6. 乐于动手的静静同学想要设计一款可调光的台灯,采用电位器进行调光(电位器实质是一种变阻器),如图A、B、C是电位器的接线柱。要求当滑片向A端旋转时,灯泡变暗,请将图连接完成。
答案
6.
解析:当滑片向A端旋转时,灯泡变暗,说明电路中的电流变小,电路的总电阻应变大,电位器(滑动变阻器)接入电路中的电阻应变大,将B和C两接线柱接入电路后,滑片向A端旋转时,电阻片连入电路中的长度变长,其阻值变大。
解析
【分析】要完成电位器的连接，需先明确：灯泡变暗说明电路中电流变小，根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路总电阻需变大，因此电位器（滑动变阻器）接入电路的电阻要变大。观察电位器结构，当滑片向A端旋转时，若接入B、C接线柱，电阻片接入电路的长度会变长，电阻随之变大，符合设计要求。
【解析】连接时，将电源负极与电位器的B接线柱相连，电位器的C接线柱与灯泡的右接线柱相连，形成完整回路。此时滑片向A端旋转，电位器接入电路的电阻变大，电路电流减小，灯泡变暗，满足调光要求。
【答案】
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题结合可调光灯的实际场景，考查滑动变阻器的工作原理与电路连接，需理解电阻变化对电流的影响，属于基础应用类题目。
【难度系数】0.5
【解析】连接时，将电源负极与电位器的B接线柱相连，电位器的C接线柱与灯泡的右接线柱相连，形成完整回路。此时滑片向A端旋转，电位器接入电路的电阻变大，电路电流减小，灯泡变暗，满足调光要求。
【答案】
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题结合可调光灯的实际场景，考查滑动变阻器的工作原理与电路连接，需理解电阻变化对电流的影响，属于基础应用类题目。
【难度系数】0.5

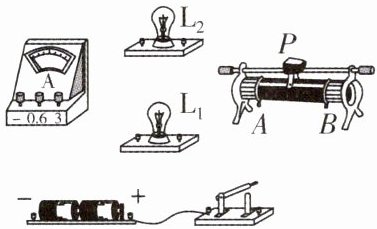

7. 如图所示的电路中,请用笔画线代替导线按要求连接电路图,要求:
①两灯泡并联；
②电流表测灯泡$\mathrm{L}_1$的电流；
③闭合开关后,向$A$端移动滑动变阻器的滑片$P$,只有$\mathrm{L}_2$变暗。
①两灯泡并联；
②电流表测灯泡$\mathrm{L}_1$的电流；
③闭合开关后,向$A$端移动滑动变阻器的滑片$P$,只有$\mathrm{L}_2$变暗。
答案
7.
解析:由题意可知,两灯泡并联,电流表只测$\mathrm{L}_1$的电流,电流表与$\mathrm{L}_1$串联;闭合开关后,向A端移动滑动变阻器的滑片P,只有$\mathrm{L}_2$变暗,说明滑动变阻器与$\mathrm{L}_2$串联,且B点接入电路。
解析
【分析】
要完成该电路连接，需紧扣题目三个要求逐步推导：
1. 两灯泡并联：电流从电源正极流出后需分为两条独立支路，分别经过L₁和L₂，最终汇合回到电源负极，保证两灯互不影响。
2. 电流表测L₁的电流：电流表必须与L₁串联，且电流从电流表正接线柱流入、负接线柱流出，因此电流表要接入L₁所在的支路中。
3. 滑片向A端移动时只有L₂变暗：说明滑动变阻器与L₂串联，且滑片向A端移动时，滑动变阻器接入电路的电阻变大，导致L₂支路电流减小、亮度变暗。根据滑动变阻器“一上一下”的接线规则，要使滑片向A端移时电阻变大，需接入下方的B接线柱（此时接入的电阻丝为PB段，滑片向A端移动，PB段变长，电阻增大）。
【解析】
连接步骤如下：
① 电源正极连接开关，开关另一端接滑动变阻器的B接线柱；滑动变阻器的上方接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极，形成L₂的支路。
② 电流表选择0~0.6A量程，电流表负接线柱接电源负极，0.6接线柱接L₁的一个接线柱；L₁的另一个接线柱接开关与滑动变阻器之间的导线，形成L₁的支路，保证电流表测L₁的电流。
③ 滑动变阻器接B接线柱，满足滑片向A端移动时，接入电阻变大，L₂变暗的要求，最终形成符合条件的并联电路。
【答案】
【知识点】
并联电路、电流表使用、滑动变阻器的使用
【点评】
本题为电路连接基础题，综合考察并联电路的连接方式、电流表的使用规则、滑动变阻器的工作原理，需要学生准确理解各元件的接线要求，难度适中。
【难度系数】
0.5
要完成该电路连接，需紧扣题目三个要求逐步推导：
1. 两灯泡并联：电流从电源正极流出后需分为两条独立支路，分别经过L₁和L₂，最终汇合回到电源负极，保证两灯互不影响。
2. 电流表测L₁的电流：电流表必须与L₁串联，且电流从电流表正接线柱流入、负接线柱流出，因此电流表要接入L₁所在的支路中。
3. 滑片向A端移动时只有L₂变暗：说明滑动变阻器与L₂串联，且滑片向A端移动时，滑动变阻器接入电路的电阻变大，导致L₂支路电流减小、亮度变暗。根据滑动变阻器“一上一下”的接线规则，要使滑片向A端移时电阻变大，需接入下方的B接线柱（此时接入的电阻丝为PB段，滑片向A端移动，PB段变长，电阻增大）。
【解析】
连接步骤如下：
① 电源正极连接开关，开关另一端接滑动变阻器的B接线柱；滑动变阻器的上方接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极，形成L₂的支路。
② 电流表选择0~0.6A量程，电流表负接线柱接电源负极，0.6接线柱接L₁的一个接线柱；L₁的另一个接线柱接开关与滑动变阻器之间的导线，形成L₁的支路，保证电流表测L₁的电流。
③ 滑动变阻器接B接线柱，满足滑片向A端移动时，接入电阻变大，L₂变暗的要求，最终形成符合条件的并联电路。
【答案】
【知识点】
并联电路、电流表使用、滑动变阻器的使用
【点评】
本题为电路连接基础题，综合考察并联电路的连接方式、电流表的使用规则、滑动变阻器的工作原理，需要学生准确理解各元件的接线要求，难度适中。
【难度系数】
0.5
8. 根据图甲电路图，以笔画线代替导线连接图乙中实物电路。
答案
8.
解析:根据电路图,电路是变阻器与灯泡$\mathrm{L}_1$串联,再与灯泡$\mathrm{L}_2$并联,变阻器使用的是右下接线柱,电流表测灯泡$\mathrm{L}_2$支路电流,与灯泡$\mathrm{L}_2$在同一条支路上,电压表并联在变阻器和灯泡$\mathrm{L}_1$两端,电流表和电压表不确定量程,均选择大量程。
解析
【分析】
要连接实物电路，需先分析图甲的电路结构：滑动变阻器R与灯泡L₁串联，该支路与灯泡L₂并联；电流表与L₂串联，测L₂支路的电流；电压表并联在R和L₁两端，测该支路（或电源）的电压。连接时，先确定电流路径：从电源正极出发，经开关S后分为两条支路，一条依次连接L₂、电流表，回到电源负极；另一条依次连接滑动变阻器R（一上一下接线）、L₁，回到电源负极；最后将电压表并联在R和L₁两端，注意电表正负接线柱和量程选择。
【解析】
1. 梳理电路结构：R与L₁串联后，与L₂并联；电流表与L₂串联，测L₂支路电流；电压表并联在R和L₁两端，测其总电压（等于电源电压）。
2. 连接支路1（L₂支路）：从电源正极→开关S→L₂→电流表→电源负极，电流表与L₂串联，选大量程，电流从正接线柱进、负接线柱出。
3. 连接支路2（R与L₁支路）：从电源正极→开关S→滑动变阻器（一上一下接线，本题接右下接线柱）→L₁→电源负极，滑动变阻器接线符合“一上一下”规则。
4. 连接电压表：电压表并联在R和L₁两端，选大量程，电流从正接线柱进、负接线柱出。
【答案】
【知识点】
实物电路连接、并联电路、电流表与电压表使用
【点评】
本题考查根据电路图连接实物电路，核心是理清串并联关系、明确电表测量对象，需注意滑动变阻器接线规则和电表正负接线柱，属于电学基础操作题。
【难度系数】
0.6
要连接实物电路，需先分析图甲的电路结构：滑动变阻器R与灯泡L₁串联，该支路与灯泡L₂并联；电流表与L₂串联，测L₂支路的电流；电压表并联在R和L₁两端，测该支路（或电源）的电压。连接时，先确定电流路径：从电源正极出发，经开关S后分为两条支路，一条依次连接L₂、电流表，回到电源负极；另一条依次连接滑动变阻器R（一上一下接线）、L₁，回到电源负极；最后将电压表并联在R和L₁两端，注意电表正负接线柱和量程选择。
【解析】
1. 梳理电路结构：R与L₁串联后，与L₂并联；电流表与L₂串联，测L₂支路电流；电压表并联在R和L₁两端，测其总电压（等于电源电压）。
2. 连接支路1（L₂支路）：从电源正极→开关S→L₂→电流表→电源负极，电流表与L₂串联，选大量程，电流从正接线柱进、负接线柱出。
3. 连接支路2（R与L₁支路）：从电源正极→开关S→滑动变阻器（一上一下接线，本题接右下接线柱）→L₁→电源负极，滑动变阻器接线符合“一上一下”规则。
4. 连接电压表：电压表并联在R和L₁两端，选大量程，电流从正接线柱进、负接线柱出。
【答案】
【知识点】
实物电路连接、并联电路、电流表与电压表使用
【点评】
本题考查根据电路图连接实物电路，核心是理清串并联关系、明确电表测量对象，需注意滑动变阻器接线规则和电表正负接线柱，属于电学基础操作题。
【难度系数】
0.6
9. 如图所示的电路,为了使滑动变阻器能够改变小灯泡的亮度,请在图中适当位置填上电流表或电压表的符号。
答案
9.
解析:要求滑动变阻器能改变小灯泡的亮度,滑动变阻器需与小灯泡串联,因此与滑动变阻器并联的应该是电压表,此表若是电流表,滑动变阻器会被短路,无法调节灯泡亮度;灯泡与右边电表串联在电路中,因此右边电表应为电流表,此表若为电压表,则电压表串联在电路中,整个电路中没有电流,灯泡不亮。
解析
【分析】
要解决本题，需明确电流表、电压表的使用规则：电流表需串联在电路中，相当于导线；电压表需并联在电路中，相当于开路。题目要求滑动变阻器改变小灯泡亮度，说明滑动变阻器需与小灯泡串联，通过改变自身电阻来调整电路电流，从而调节灯泡亮度。据此判断两个电表的类型：中间电表并联在滑动变阻器两端，若为电流表会短路滑动变阻器，无法调节亮度，故应为电压表；右侧电表与小灯泡串联在电路中，若为电压表会使电路断路，灯泡不亮，故应为电流表。
【解析】
1. 电表类型判断依据：
电流表：串联在电路中，若并联会造成短路，无法正常工作；
电压表：并联在电路中，若串联会造成电路断路，用电器无法工作。
2. 电路连接要求：滑动变阻器改变灯泡亮度，需与灯泡串联，这样滑动变阻器电阻变化才能改变电路电流，实现亮度调节。
3. 中间电表判断：中间电表并联在滑动变阻器两端，若为电流表，滑动变阻器被短路，无法改变电阻，不能调节亮度，因此中间电表为电压表。
4. 右侧电表判断：右侧电表与灯泡串联在电路中，若为电压表，电路断路，灯泡不发光，因此右侧电表为电流表。
【答案】
9.
【知识点】
电流表使用、电压表使用、电路连接
【点评】
本题考查电流表和电压表的正确使用，需结合电路功能要求判断电表类型，是电路基础应用类题目，需掌握电表的连接规则。
【难度系数】
0.5
要解决本题，需明确电流表、电压表的使用规则：电流表需串联在电路中，相当于导线；电压表需并联在电路中，相当于开路。题目要求滑动变阻器改变小灯泡亮度，说明滑动变阻器需与小灯泡串联，通过改变自身电阻来调整电路电流，从而调节灯泡亮度。据此判断两个电表的类型：中间电表并联在滑动变阻器两端，若为电流表会短路滑动变阻器，无法调节亮度，故应为电压表；右侧电表与小灯泡串联在电路中，若为电压表会使电路断路，灯泡不亮，故应为电流表。
【解析】
1. 电表类型判断依据：
电流表：串联在电路中，若并联会造成短路，无法正常工作；
电压表：并联在电路中，若串联会造成电路断路，用电器无法工作。
2. 电路连接要求：滑动变阻器改变灯泡亮度，需与灯泡串联，这样滑动变阻器电阻变化才能改变电路电流，实现亮度调节。
3. 中间电表判断：中间电表并联在滑动变阻器两端，若为电流表，滑动变阻器被短路，无法改变电阻，不能调节亮度，因此中间电表为电压表。
4. 右侧电表判断：右侧电表与灯泡串联在电路中，若为电压表，电路断路，灯泡不发光，因此右侧电表为电流表。
【答案】
9.
【知识点】
电流表使用、电压表使用、电路连接
【点评】
本题考查电流表和电压表的正确使用，需结合电路功能要求判断电表类型，是电路基础应用类题目，需掌握电表的连接规则。
【难度系数】
0.5
10. 在如图所示电路的○里填上适当的电表符号,使之成为正确的电路图。
答案
10.
解析:电路要正常工作,与$R_1$串联的是电流表,另一个并联在电源两端只能是电压表,否则会出现短路。
解析
【分析】要确定电路中两个圆圈的电表符号，需依据电流表和电压表的使用规则：电流表必须串联在电路中，相当于导线；电压表必须并联在电路中，相当于开路。观察电路，上方圆圈与电阻$R_1$串联，若此处接电压表，$R_1$支路会断路，无法工作，因此该圆圈应接电流表；下方圆圈并联在电源两端，若此处接电流表，会直接造成电源短路，烧坏电源，因此该圆圈应接电压表。
【解析】根据电流表、电压表的使用规则：
1. 与$R_1$串联的圆圈：电流表需串联使用，若此处为电压表，$R_1$支路无电流，电路无法正常工作，故该圆圈为电流表（A）；
2. 并联在电源两端的圆圈：电压表需并联使用，若此处为电流表，会短路电源，导致电路故障，故该圆圈为电压表（V）。
【答案】
【知识点】电流表使用、电压表使用、电路连接
【点评】本题考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，避免电源短路，属于初中物理电路部分的基础题，难度适中。
【难度系数】0.7
【解析】根据电流表、电压表的使用规则：
1. 与$R_1$串联的圆圈：电流表需串联使用，若此处为电压表，$R_1$支路无电流，电路无法正常工作，故该圆圈为电流表（A）；
2. 并联在电源两端的圆圈：电压表需并联使用，若此处为电流表，会短路电源，导致电路故障，故该圆圈为电压表（V）。
【答案】
【知识点】电流表使用、电压表使用、电路连接
【点评】本题考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，避免电源短路，属于初中物理电路部分的基础题，难度适中。
【难度系数】0.7
11. 如图所示,在电路中的圆圈内填上适当的电表符号,使$R_1$、$R_2$并联连接。
答案
11.
解析:把两电阻的两端分别连接在一起后接入电路中,两电阻即为并联,两电阻的上端已连接在一起,故把两电阻的下端连接在一起即可,故右边的圆圈内为电流表;为防止电源短路,左边圆圈内为电压表。
解析
【分析】要使$R_1$、$R_2$并联，需让两电阻两端分别连接到电源两极。电流表相当于导线，电压表相当于开路，不能造成电源短路。观察电路，$R_1$和$R_2$的上端已连接在一起，需让它们的下端分别接入电路：右边的圆圈若为电流表，可让电流通过，使$R_1$、$R_2$的下端都能与电源连通；左边的圆圈若为电压表，相当于开路，避免电源短路，这样电流能分成两条独立路径，分别经过$R_1$和$R_2$，实现并联。
【解析】根据并联电路的特点，结合电表的作用：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。为使$R_1$、$R_2$并联，电流需有两条路径：路径1：电源正极→右边圆圈（电流表）→$R_2$→上方公共节点→左侧电流表→开关→电源负极；路径2：电源正极→右边圆圈（电流表）→$R_1$→上方公共节点→左侧电流表→开关→电源负极。若左边圆圈为电流表，会直接连通电源正负极，造成短路，因此左边圆圈为电压表；右边圆圈需让电流通过，故为电流表。
【答案】左边圆圈填电压表（V），右边圆圈填电流表（A），对应图为：
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路的连接及电表的正确使用，需结合电表特性分析电路，避免短路，属于基础电路应用题目。
【难度系数】0.5
【解析】根据并联电路的特点，结合电表的作用：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。为使$R_1$、$R_2$并联，电流需有两条路径：路径1：电源正极→右边圆圈（电流表）→$R_2$→上方公共节点→左侧电流表→开关→电源负极；路径2：电源正极→右边圆圈（电流表）→$R_1$→上方公共节点→左侧电流表→开关→电源负极。若左边圆圈为电流表，会直接连通电源正负极，造成短路，因此左边圆圈为电压表；右边圆圈需让电流通过，故为电流表。
【答案】左边圆圈填电压表（V），右边圆圈填电流表（A），对应图为：
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路的连接及电表的正确使用，需结合电表特性分析电路，避免短路，属于基础电路应用题目。
【难度系数】0.5
12. 在如图所示的电路中的圆圈内，填上恰当的电表，使开关S闭合且电路稳定时，小灯泡L能正常发光。
答案
12.
解析:由电路图可知,若两电表都为电压表,则L被断路,不能正常发光,不符合题意;若两电表都为电流表,因电流表相当于导线,则电源短路,不符合题意;若下方为电流表,上方为电压表,则L被短路,不发光,不符合题意;若下方为电压表,上方为电流表,则L与滑动变阻器并联,L正常发光,电压表测L两端电压,电流表测通过L的电流,符合题意。
解析
【分析】要确定圆圈内的电表，需结合电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则，分析电路结构，确保小灯泡L能正常发光（电路无短路、断路）。先逐一分析电表组合：若两表都为电压表，L所在支路断路，无法发光；若两表都为电流表，会造成电源短路，损坏电源；若下方为电流表、上方为电压表，L会被短路，不发光；只有下方为电压表、上方为电流表时，L与滑动变阻器并联，电流表测L的电流，电压表测L两端电压，符合要求。
【解析】根据电流表串联、电压表并联的使用原则，对电路中电表的可能组合逐一判断：
1. 若两电表均为电压表：电压表相当于开路，小灯泡L所在支路断开，无法发光，不符合要求；
2. 若两电表均为电流表：电流表相当于导线，会直接连通电源两极，造成电源短路，不符合要求；
3. 若下方电表为电流表、上方为电压表：电流表会将小灯泡L的两端连通，造成L短路，L不发光，不符合要求；
4. 若下方电表为电压表、上方为电流表：此时小灯泡L与滑动变阻器并联，上方电流表串联在L的支路中，测通过L的电流；下方电压表并联在L两端，测L两端电压（等于电源电压），电路无短路、断路，小灯泡能正常发光，符合要求。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，需结合电路短路、断路的特点分析电表组合，是电路基础题，需掌握电表的使用规则。
【难度系数】0.3
【解析】根据电流表串联、电压表并联的使用原则，对电路中电表的可能组合逐一判断：
1. 若两电表均为电压表：电压表相当于开路，小灯泡L所在支路断开，无法发光，不符合要求；
2. 若两电表均为电流表：电流表相当于导线，会直接连通电源两极，造成电源短路，不符合要求；
3. 若下方电表为电流表、上方为电压表：电流表会将小灯泡L的两端连通，造成L短路，L不发光，不符合要求；
4. 若下方电表为电压表、上方为电流表：此时小灯泡L与滑动变阻器并联，上方电流表串联在L的支路中，测通过L的电流；下方电压表并联在L两端，测L两端电压（等于电源电压），电路无短路、断路，小灯泡能正常发光，符合要求。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，需结合电路短路、断路的特点分析电表组合，是电路基础题，需掌握电表的使用规则。
【难度系数】0.3
