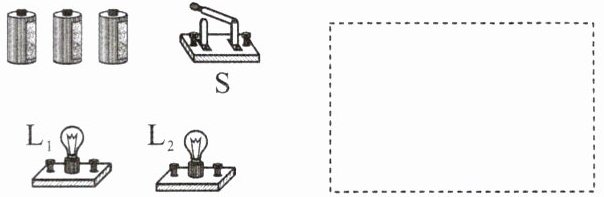

1.请把下列各元件连成串联电路，并画出对应电路图。

1. 串联实物连接结果见，对应电路图见。

【分析】要完成串联电路的连接，需明确串联电路的核心特点：电流只有一条路径，各元件依次连接。解题思路：①先将三节干电池串联组成电源；②按照电流从电源正极流出的路径，依次连接开关S、灯泡L₂、灯泡L₁，最终回到电源负极，形成闭合回路；③根据实物连接的元件顺序，用规定的电路元件符号绘制对应电路图，确保元件位置和连接逻辑与实物一致。
【解析】1. 实物连接步骤：①把三节干电池首尾相连，组成串联电源；②电源正极连接开关S的一个接线柱；③开关S的另一个接线柱连接灯泡L₂的一个接线柱；④灯泡L₂的另一个接线柱连接灯泡L₁的一个接线柱；⑤灯泡L₁的另一个接线柱连接电源负极，完成串联电路的实物连接。2. 电路图绘制：使用电源符号、开关符号、灯泡符号，按串联顺序依次连接，形成闭合回路，元件排列顺序与实物对应。
【答案】串联实物连接结果见，对应电路图见。
【知识点】串联电路、电路连接、电路图绘制
【点评】本题为基础电路操作题，考查串联电路的连接方法和电路图的规范绘制，需掌握串联电路“依次连接、电流单一路径”的特点，以及电路元件符号的正确使用。
【难度系数】0.5

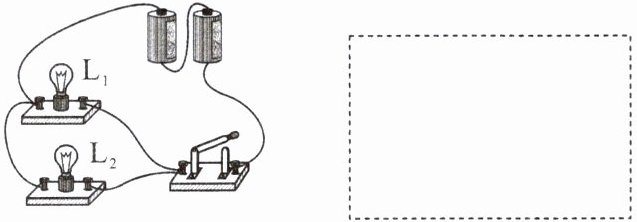

2.根据实物连接图画出对应电路图。

2. 对应电路图见。

【分析】要画出实物图对应的电路图，需先分析实物电路的连接方式：电流从电源正极流出，经过开关后分为两条支路，一条支路经过灯泡L₁，另一条支路经过灯泡L₂，两条支路汇合后回到电源负极，因此L₁与L₂为并联，开关在干路控制整个电路。绘制时需用规范的电路元件符号，按电流路径连接，保证导线横平竖直、元件位置合理。
【解析】根据实物电路的连接关系，先画出电源符号，从电源正极出发连接开关，开关后分两条支路，分别接入L₁和L₂，最后两条支路汇合后连接电源负极，得到对应并联电路图，与参考答案一致。
【答案】对应电路图见。
【知识点】电路图绘制、并联电路
【点评】本题考查实物电路转电路图的基础技能，需掌握并联电路的电流路径，使用规范元件符号作图，属于基础题型。
【难度系数】0.7

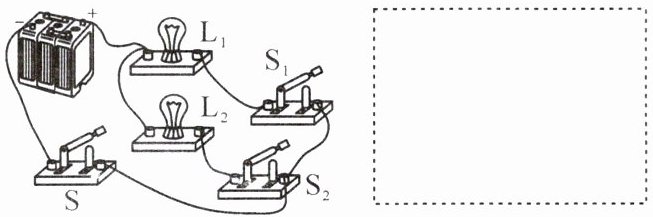

3.(南阳期中)请画出如图所示实物图对应的电路图。

3. 对应电路图见。

【分析】要画出实物图对应的电路图，首先梳理实物电路的连接：从电源正极出发，电流经干路开关S后分为两条支路，一条支路经过灯泡L₁和开关S₁，另一条支路经过灯泡L₂和开关S₂，两条支路汇合后回到电源负极，因此L₁与L₂并联，S在干路控制整个电路，S₁仅控制L₁，S₂仅控制L₂。接下来用电路元件符号代替实物，按规范画出各元件的连接即可。
【解析】1. 确定电路结构：L₁、L₂为并联关系，干路开关S控制整个电路，支路开关S₁控制L₁，S₂控制L₂；2. 绘制电路图：先画电源符号，从电源正极引出导线连接干路开关S，S的另一端引出两条支路，一条支路依次连接S₁、L₁，另一条支路依次连接S₂、L₂，两条支路的另一端汇合后连接电源负极，完成电路图。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，需明确电路连接方式和开关的作用，属于电学基础题型，难度适中。
【难度系数】0.6

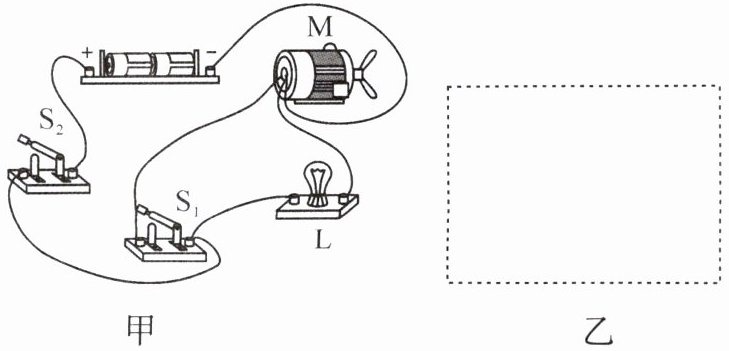

4.请根据图甲所示电路在图乙虚线框内画出相应的电路图。

甲
乙

4. 对应电路图见。

【分析】
要根据实物图画电路图，需先分析实物电路的连接：电流从电源正极流出，经过干路开关S₂后分为两条支路，一条支路是开关S₁和电动机M，另一条支路是灯泡L，两条支路的电流汇合后回到电源负极，因此该电路为并联电路，S₂控制整个电路，S₁仅控制电动机M。画电路图时，需用规范电路符号，按元件连接关系绘制，保证导线横平竖直、元件分布合理。
【解析】
1. 先画出电源符号，从电源正极引出干路，接入干路开关S₂；
2. S₂后分为两条并联支路：一条支路依次连接开关S₁和电动机M，另一条支路连接灯泡L；
3. 两条支路的另一端汇合后连接电源负极，最终得到的电路图与参考答案一致。
【答案】
对应电路图见。
【知识点】
电路图绘制、并联电路
【点评】
本题是初中电学基础题型，考查根据实物图分析电路连接并绘制电路图，核心是明确并联电路的结构和开关的控制作用，难度适中。
【难度系数】
0.7

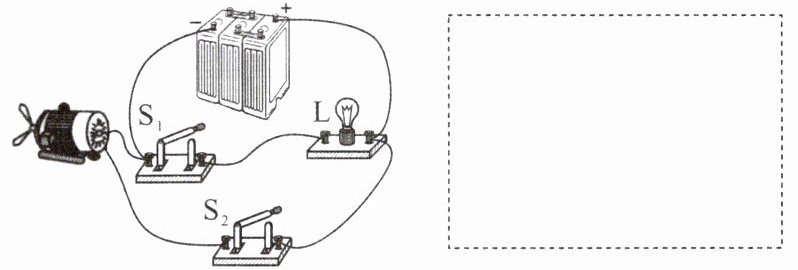

5.在虚线框里画出如图所示实物图的电路图。

5. 对应电路图见。

【分析】要画出实物图对应的电路图，需先明确实物图中各元件的连接关系：电源引出两条支路，一条支路为灯泡L与开关S₁串联，另一条支路为开关S₂与电动机M串联，两条支路并联后接回电源，属于并联电路。绘制时先确定电源位置，再依次画出两条并联支路，对应使用电路元件符号即可。
【解析】1. 识别元件：电源、灯泡L、开关S₁、开关S₂、电动机M；2. 梳理连接：L与S₁串联，M与S₂串联，两个串联支路并联后接在电源两端；3. 按规范绘制电路图，确保元件符号正确、连接方式与实物一致。
【答案】对应电路图为：
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图的基础技能，需准确判断元件连接方式，规范使用电路符号。
【难度系数】0.6

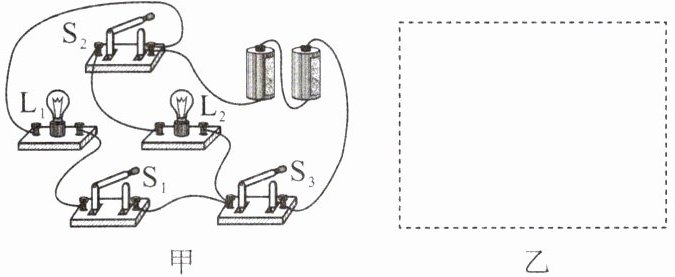

6.请根据图甲所示的实物连接情况在图乙虚线框中画出相应的电路图。

6. 对应电路图见。

【分析】要画出对应电路图，需先梳理实物图的电流路径：①确定电源，电流从电源正极流出，经过开关S₃后分为两条支路；②一条支路是开关S₂和灯泡L₂串联，另一条支路是灯泡L₁和开关S₁串联；③两条支路汇合后回到电源负极。按照这个电流的分支、汇合关系，对应连接各元件即可画出电路图。
【解析】根据实物图的连接结构：电源、开关S₃在干路，S₂与L₂串联构成一条支路，L₁与S₁串联构成另一条支路，两条支路并联，据此画出对应的电路图。
【答案】对应电路图为：
【知识点】电路图绘制、并联电路
【点评】本题考查实物图转换为电路图的基础技能，需明确并联电路的支路与干路划分，属于电路基础题型。
【难度系数】0.6

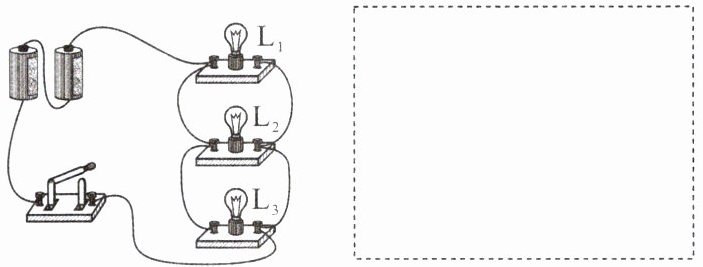

7.请你根据图中所示的实物图在虚线框内画出电路图。

7. 对应电路图见。

【分析】首先观察实物电路，确定各元件的连接方式：电源、开关位于干路，灯泡L₁、L₂、L₃的两端分别连接到两个公共节点，属于并联关系。绘制电路图时，需对应实物的连接结构，先明确电源、开关的位置，再将三个灯泡以并联形式接入电路。
【解析】根据实物图的连接，三个灯泡并联，开关控制整个电路。绘制电路图步骤：1. 画出电源符号；2. 从电源正极引出线路，连接开关；3. 开关后分成三条支路，分别接入L₁、L₂、L₃；4. 三条支路汇合后回到电源负极，形成完整的并联电路图。
【答案】对应电路图为：
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是判断电路的连接方式，属于基础电路作图题，需掌握并联电路的特点和电路图的规范画法。
【难度系数】0.7

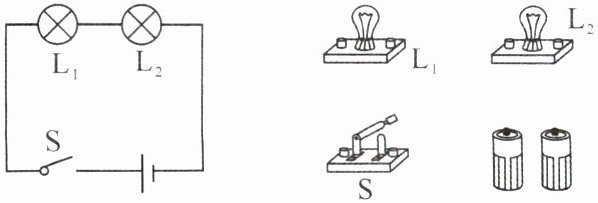

8.(开封月考)根据电路图连接实物图,并标出每条导线的电流方向。

8. 实物连接及导线电流方向标注结果见。

【分析】要完成根据电路图连接实物图并标注电流方向，首先明确电路图为串联电路，电流路径是电源正极→L₂→L₁→开关S→电源负极。连接实物时，需按串联电路的电流顺序，从电源正极出发依次连接各元件，最终回到电源负极，电流方向与电流路径一致，从正极流出经各元件回到负极。
【解析】连接步骤：① 将两节干电池串联组成电源（正极与负极相连）；② 从电源正极出发，连接L₂的一个接线柱，L₂的另一接线柱连接L₁的一个接线柱；③ L₁的另一接线柱连接开关S的一个接线柱；④ 开关S的另一接线柱连接电源负极；⑤ 沿电流路径标注各导线的电流方向，箭头从电源正极指向负极方向。
【答案】8. 实物连接及导线电流方向标注结果见。
【知识点】串联电路、实物电路连接、电流方向
【点评】本题是电路基础操作题，考察串联电路的实物连接方法和电流方向的判断，需掌握串联电路的电流路径特点，难度适中。
【难度系数】0.6
