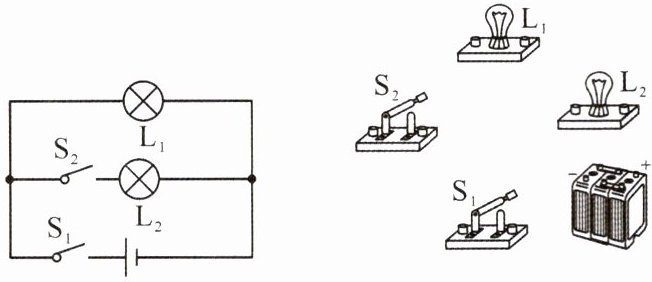

9.(驻马店期中)按电路图连接实物电路。
答案
9. 实物电路连接结果见
解析
【分析】首先明确电路图的电路结构:灯泡L₁与L₂并联,开关S₁在干路,控制整个电路;开关S₂在L₂的支路,仅控制L₂。连接实物时遵循“先干路后支路”的思路,从电源正极出发,依次连接干路元件,再连接各支路,保证元件对应关系与电路图一致,避免短路或断路。
【解析】连接步骤:1. 从电源正极出发,连接灯泡L₂的一个接线柱,L₂的另一个接线柱连接灯泡L₁的一个接线柱,同时该接线柱连接开关S₂的一个接线柱;2. 开关S₂的另一个接线柱连接开关S₁的一个接线柱;3. 开关S₁的另一个接线柱连接电源负极;4. 灯泡L₁的另一个接线柱连接电源负极,最终形成两条独立支路,干路由S₁控制,与电路图匹配。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路,需理清电路的串并联关系和开关的控制对象,连接时要注意导线不交叉,元件接线正确。
【难度系数】0.6
【解析】连接步骤:1. 从电源正极出发,连接灯泡L₂的一个接线柱,L₂的另一个接线柱连接灯泡L₁的一个接线柱,同时该接线柱连接开关S₂的一个接线柱;2. 开关S₂的另一个接线柱连接开关S₁的一个接线柱;3. 开关S₁的另一个接线柱连接电源负极;4. 灯泡L₁的另一个接线柱连接电源负极,最终形成两条独立支路,干路由S₁控制,与电路图匹配。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路,需理清电路的串并联关系和开关的控制对象,连接时要注意导线不交叉,元件接线正确。
【难度系数】0.6

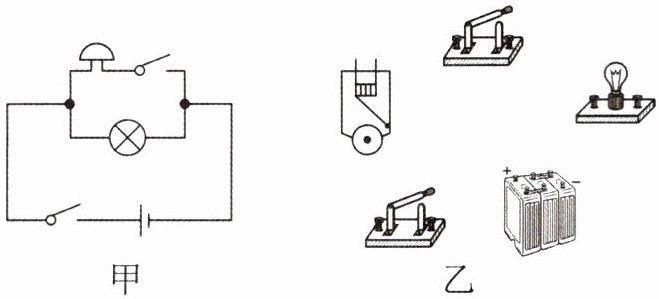

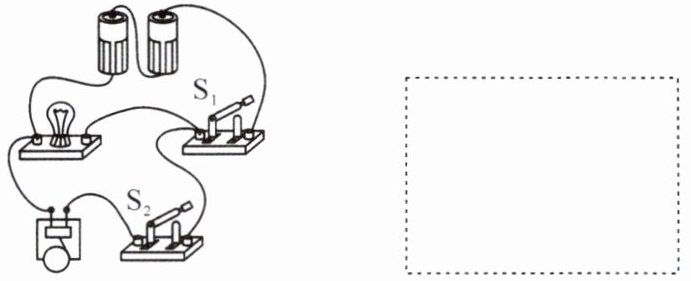

10.按照如图甲所示的电路图,将图乙所示实物连接起来,连线不能交叉。

答案
10. 实物连接结果见
解析
【分析】
首先分析图甲的电路结构:电铃与灯泡并联,干路设有一个总开关,电铃所在支路设有一个支路开关。连接实物时,遵循“先串后并”的思路,从电源正极出发,先连接干路开关,再将并联的两条支路(灯泡支路、电铃与支路开关的支路)分别连接,最后汇合回到电源负极,确保连线不交叉。
【解析】
1. 从乙图蓄电池的正极引出导线,连接到下方干路开关的一个接线柱;
2. 干路开关的另一个接线柱引出导线,连接到并联电路的两个分支点;
3. 灯泡的一个接线柱连接上述分支点,灯泡的另一个接线柱引出导线,连接到电源负极;
4. 电铃的一个接线柱连接另一个分支点,电铃的另一个接线柱连接支路开关的一个接线柱,支路开关的另一个接线柱引出导线,连接到电源负极;
5. 检查连线,确保无交叉,形成完整的并联电路。
【答案】

【知识点】
并联电路、实物电路连接
【点评】
本题考查根据电路图连接实物电路,需明确电路的串并联关系及开关的作用,连线时要对应元件位置,避免交叉,属于基础电路操作题。
【难度系数】
0.5
首先分析图甲的电路结构:电铃与灯泡并联,干路设有一个总开关,电铃所在支路设有一个支路开关。连接实物时,遵循“先串后并”的思路,从电源正极出发,先连接干路开关,再将并联的两条支路(灯泡支路、电铃与支路开关的支路)分别连接,最后汇合回到电源负极,确保连线不交叉。
【解析】
1. 从乙图蓄电池的正极引出导线,连接到下方干路开关的一个接线柱;
2. 干路开关的另一个接线柱引出导线,连接到并联电路的两个分支点;
3. 灯泡的一个接线柱连接上述分支点,灯泡的另一个接线柱引出导线,连接到电源负极;
4. 电铃的一个接线柱连接另一个分支点,电铃的另一个接线柱连接支路开关的一个接线柱,支路开关的另一个接线柱引出导线,连接到电源负极;
5. 检查连线,确保无交叉,形成完整的并联电路。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查根据电路图连接实物电路,需明确电路的串并联关系及开关的作用,连线时要对应元件位置,避免交叉,属于基础电路操作题。
【难度系数】
0.5

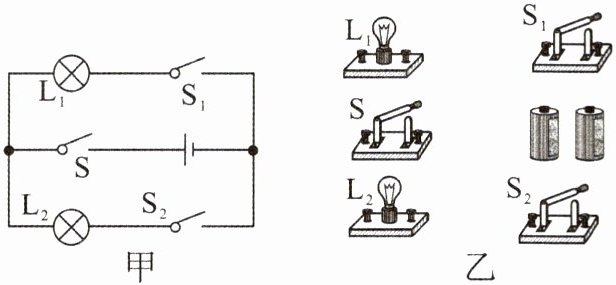

11.请根据图甲所示的电路图连接图乙中的实物。

答案
11. 实物连接结果见
解析
【分析】
要连接图乙的实物电路,需先分析图甲的电路结构:该电路为并联电路,开关S在干路,控制整个电路;灯泡L₁与开关S₁组成一条支路,灯泡L₂与开关S₂组成另一条支路,两条支路并联在电源两端。连接时,先连接干路部分,再分别连接两条支路,保证每条支路的开关与对应灯泡串联,最终使两条支路并联在电源两端,且导线不交叉。
【解析】
连接步骤:
1. 先将两节干电池串联,确定电源正负极;
2. 连接干路:从电源正极引出导线,连接到总开关S的一个接线柱,S的另一接线柱作为干路的公共连接点;

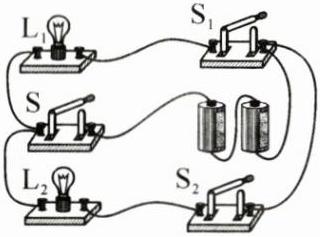

3. 连接L₁支路:从S的公共连接点引出导线,接开关S₁的一个接线柱,S₁的另一接线柱接灯泡L₁的一个接线柱,L₁的另一接线柱接电源负极;
4. 连接L₂支路:从S的公共连接点引出另一根导线,接开关S₂的一个接线柱,S₂的另一接线柱接灯泡L₂的一个接线柱,L₂的另一接线柱接电源负极。
(连接时需保证各元件接线正确,导线不交叉,符合并联电路的连接规则)
【答案】
实物连接结果见
。
【知识点】
并联电路连接;实物电路连接
【点评】
本题考查根据并联电路图连接实物电路,需明确电路的串并联关系及开关的控制作用,是电学基础操作类题目,重点考查电路连接的规范性。
【难度系数】
0.6
要连接图乙的实物电路,需先分析图甲的电路结构:该电路为并联电路,开关S在干路,控制整个电路;灯泡L₁与开关S₁组成一条支路,灯泡L₂与开关S₂组成另一条支路,两条支路并联在电源两端。连接时,先连接干路部分,再分别连接两条支路,保证每条支路的开关与对应灯泡串联,最终使两条支路并联在电源两端,且导线不交叉。
【解析】
连接步骤:
1. 先将两节干电池串联,确定电源正负极;
2. 连接干路:从电源正极引出导线,连接到总开关S的一个接线柱,S的另一接线柱作为干路的公共连接点;
3. 连接L₁支路:从S的公共连接点引出导线,接开关S₁的一个接线柱,S₁的另一接线柱接灯泡L₁的一个接线柱,L₁的另一接线柱接电源负极;
4. 连接L₂支路:从S的公共连接点引出另一根导线,接开关S₂的一个接线柱,S₂的另一接线柱接灯泡L₂的一个接线柱,L₂的另一接线柱接电源负极。
(连接时需保证各元件接线正确,导线不交叉,符合并联电路的连接规则)
【答案】
实物连接结果见
【知识点】
并联电路连接;实物电路连接
【点评】
本题考查根据并联电路图连接实物电路,需明确电路的串并联关系及开关的控制作用,是电学基础操作类题目,重点考查电路连接的规范性。
【难度系数】
0.6

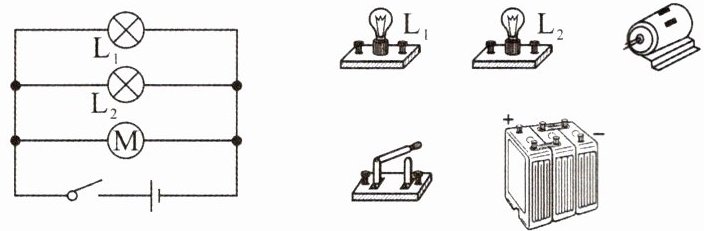

12.根据电路图连接实物图。

答案
12. 实物连接结果见
解析
【分析】首先观察电路图,明确电路结构:灯泡L₁、灯泡L₂和电动机M为并联关系,开关在干路,控制整个电路的通断。连接实物图时,采用“电流路径法”:从电源正极出发,先连接干路开关,再将电流分为三条独立支路,分别对应连接L₁、L₂和电动机M,最后三条支路汇合后回到电源负极,保证每个用电器两端直接接在电源两端,符合并联电路的特点。
【解析】连接步骤:1. 将电源正极与开关的一个接线柱相连;2. 开关的另一接线柱作为干路起点,引出三条支路,分别连接L₁的两个接线柱、L₂的两个接线柱、电动机M的两个接线柱;3. 将L₁、L₂、M的另一端接线柱全部连接后,接到电源负极,完成实物连接,确保各支路独立、互不影响,开关控制所有用电器。
【答案】12. 实物连接结果见
。
【知识点】并联电路连接、实物图绘制
【点评】本题考查并联电路的实物连接,核心是根据电路图识别并联结构,按电流路径法正确连线,需注意支路独立性,是初中电学基础操作题。
【难度系数】0.5
【解析】连接步骤:1. 将电源正极与开关的一个接线柱相连;2. 开关的另一接线柱作为干路起点,引出三条支路,分别连接L₁的两个接线柱、L₂的两个接线柱、电动机M的两个接线柱;3. 将L₁、L₂、M的另一端接线柱全部连接后,接到电源负极,完成实物连接,确保各支路独立、互不影响,开关控制所有用电器。
【答案】12. 实物连接结果见
【知识点】并联电路连接、实物图绘制
【点评】本题考查并联电路的实物连接,核心是根据电路图识别并联结构,按电流路径法正确连线,需注意支路独立性,是初中电学基础操作题。
【难度系数】0.5

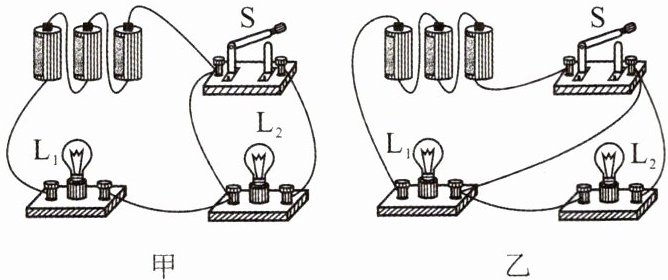

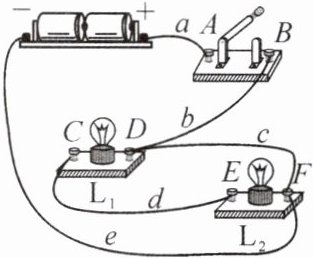

13.如图所示的实物连接图中,甲图为两灯串联,乙图为两灯并联。两图都有错误,请在错误处打“×”,并在原图上加以改正。(仅能改动一根导线)

答案
13. 错误标注及改正后的电路见
解析
【分析】要修正电路,需明确串联电路是电流依次经过所有用电器,并联电路是电流分为两条独立路径,各用电器两端分别接电源两极。甲图当前导线连接错误导致L₂未接入,乙图当前为串联,只需改动一根导线即可修正。
【解析】1. 甲图:错误导线为连接开关S左接线柱与L₂左接线柱的导线,在该导线上打“×”,将这根导线改接到L₂的右接线柱,此时电流路径为:电源正极→开关S→L₂→L₁→电源负极,实现两灯串联。2. 乙图:错误导线为连接开关S右接线柱与L₂右接线柱的导线,在该导线上打“×”,将这根导线改接到L₂的左接线柱,此时电流分为两条路径:①电源正极→开关S→L₁→电源负极;②电源正极→开关S→L₂→电源负极,实现两灯并联。
【答案】甲图错误导线(开关左-L₂左)打×,改接L₂右;乙图错误导线(开关右-L₂右)打×,改接L₂左。
【知识点】串联电路、并联电路、实物电路连接
【点评】本题考查串并联电路的实物连接,需明确串并联的电流路径,仅改动一根导线修正电路,锻炼电路分析能力。
【难度系数】0.5
【解析】1. 甲图:错误导线为连接开关S左接线柱与L₂左接线柱的导线,在该导线上打“×”,将这根导线改接到L₂的右接线柱,此时电流路径为:电源正极→开关S→L₂→L₁→电源负极,实现两灯串联。2. 乙图:错误导线为连接开关S右接线柱与L₂右接线柱的导线,在该导线上打“×”,将这根导线改接到L₂的左接线柱,此时电流分为两条路径:①电源正极→开关S→L₁→电源负极;②电源正极→开关S→L₂→电源负极,实现两灯并联。
【答案】甲图错误导线(开关左-L₂左)打×,改接L₂右;乙图错误导线(开关右-L₂右)打×,改接L₂左。
【知识点】串联电路、并联电路、实物电路连接
【点评】本题考查串并联电路的实物连接,需明确串并联的电流路径,仅改动一根导线修正电路,锻炼电路分析能力。
【难度系数】0.5
14.在实物图中用笔画线代替导线,将未连接好的实物图连接起来。要求:两个小灯泡并联,开关同时控制两个小灯泡,导线不能交叉。

答案
14. 实物连接结果见
解析
【分析】要完成该实物连接,需满足两个小灯泡并联、开关同时控制两灯且导线不交叉的要求。并联电路的特点是各用电器两端分别连接,形成两条独立电流路径;开关要控制整个电路,需接在干路。解题时先明确电源正负极,再将两个小灯泡的两端分别并联,开关接在干路,同时保证导线不交叉。
【解析】连接步骤:电流从电源正极流出,经开关后分为两条支路,一条支路通过右侧小灯泡,另一条支路通过左侧小灯泡,两条支路汇合后回到电源负极。具体操作:将开关的一个接线柱与电源正极相连,开关的另一个接线柱分别连接两个小灯泡的一端,再将两个小灯泡的另一端连接后与电源负极相连,确保导线不交叉,形成符合要求的并联电路。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查基础实物电路连接,需掌握并联电路特点和开关的干路控制作用,连接时注意导线不交叉,难度适中。
【难度系数】0.5
【解析】连接步骤:电流从电源正极流出,经开关后分为两条支路,一条支路通过右侧小灯泡,另一条支路通过左侧小灯泡,两条支路汇合后回到电源负极。具体操作:将开关的一个接线柱与电源正极相连,开关的另一个接线柱分别连接两个小灯泡的一端,再将两个小灯泡的另一端连接后与电源负极相连,确保导线不交叉,形成符合要求的并联电路。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查基础实物电路连接,需掌握并联电路特点和开关的干路控制作用,连接时注意导线不交叉,难度适中。
【难度系数】0.5

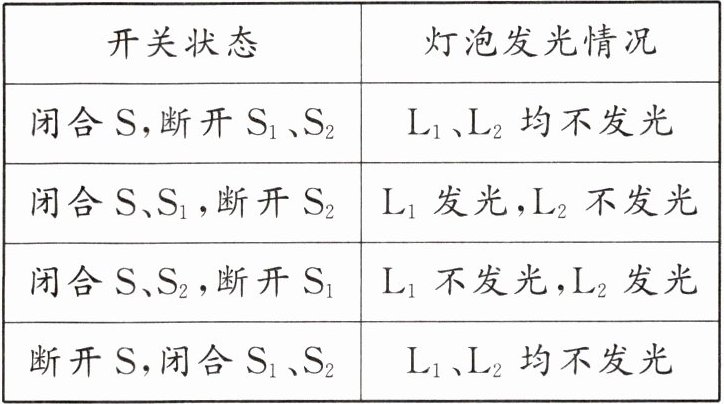

15.请根据下表中给出的信息,用笔画线代替导线将图中实物图连接成完整的电路。
开关状态 灯泡发光情况
闭合S,断开S₁、S₂ L₁、L₂均不发光
闭合S、S₁,断开S₂
L₁发光,L₂不发光
闭合S、S₂,断开S₁ L₁不发光,L₂发光
断开S,闭合S₁、S₂ L₁、L₂均不发光

开关状态 灯泡发光情况
闭合S,断开S₁、S₂ L₁、L₂均不发光
闭合S、S₁,断开S₂
闭合S、S₂,断开S₁ L₁不发光,L₂发光
断开S,闭合S₁、S₂ L₁、L₂均不发光
答案
15. 完整电路连接结果见
解析
【分析】首先根据表格中开关状态与灯泡发光情况,判断电路结构:闭合S、S₁,断开S₂时仅L₁发光,闭合S、S₂,断开S₁时仅L₂发光,说明L₁与L₂为并联关系;闭合S时电路才工作,说明S在干路;S₁仅控制L₁、S₂仅控制L₂,说明S₁与L₁串联、S₂与L₂串联。接下来按照并联电路连接规则,先连干路,再连两条支路即可。
【解析】1. 从电源正极出发,连接干路开关S,S的另一端作为分支点;2. 第一条支路:从分支点连接开关S₁,再连接灯泡L₁,最后回到电源负极;3. 第二条支路:从分支点连接开关S₂,再连接灯泡L₂,最后回到电源负极。该连接符合题目要求:断开S时整个电路断路,两灯都不亮;闭合S、S₁断开S₂时仅L₁亮,闭合S、S₂断开S₁时仅L₂亮,完全匹配表格的开关控制逻辑。
【答案】15. 完整电路连接结果见
。
【知识点】并联电路连接;开关的作用
【点评】本题是初中物理电路连接的基础题型,通过开关控制作用判断电路结构,考察学生对并联电路特点及开关功能的理解,是电路部分的核心基础题。
【难度系数】0.6
【解析】1. 从电源正极出发,连接干路开关S,S的另一端作为分支点;2. 第一条支路:从分支点连接开关S₁,再连接灯泡L₁,最后回到电源负极;3. 第二条支路:从分支点连接开关S₂,再连接灯泡L₂,最后回到电源负极。该连接符合题目要求:断开S时整个电路断路,两灯都不亮;闭合S、S₁断开S₂时仅L₁亮,闭合S、S₂断开S₁时仅L₂亮,完全匹配表格的开关控制逻辑。
【答案】15. 完整电路连接结果见
【知识点】并联电路连接;开关的作用
【点评】本题是初中物理电路连接的基础题型,通过开关控制作用判断电路结构,考察学生对并联电路特点及开关功能的理解,是电路部分的核心基础题。
【难度系数】0.6
16.(岳阳月考)请在图中的虚线方框中填上电池及开关的符号,使电路中的电流方向如箭头所示且两灯泡都能发光。

答案
16. 填入元件符号后的电路见
解析
【分析】
要使两灯泡都发光且电流方向符合要求,需明确电路中电源提供电能、开关控制电路通断的作用。根据电流箭头,L₁的电流向左(右端电位高于左端),L₂的电流向左(右端电位高于左端),因此左侧虚线框应填入电源,右侧虚线框填入开关,让两灯形成独立通路,满足发光和电流方向的要求。
【解析】
1. 确定电源:左侧虚线框为电源,正极在上、负极在下,电流从电源正极流出后分为两条支路:一条支路经L₁回到电源负极,符合L₁的电流方向;
2. 确定开关:右侧虚线框为开关,闭合开关后,另一条支路经开关、L₂回到电源负极,符合L₂的电流方向,两灯并联,都能发光,满足题目要求。
【答案】
左侧虚线框内填入电源(符号:长线段为正极,短线段为负极),右侧虚线框内填入开关(符号:带断开的触点),对应电路为题目给出的第二个插图。
【知识点】
电路元件符号、电路连接
【点评】
本题考查电路元件的正确应用,需结合电流方向和用电器工作要求合理填入元件,理解并联电路特点是解题关键,属于基础题型。
【难度系数】
0.4
要使两灯泡都发光且电流方向符合要求,需明确电路中电源提供电能、开关控制电路通断的作用。根据电流箭头,L₁的电流向左(右端电位高于左端),L₂的电流向左(右端电位高于左端),因此左侧虚线框应填入电源,右侧虚线框填入开关,让两灯形成独立通路,满足发光和电流方向的要求。
【解析】
1. 确定电源:左侧虚线框为电源,正极在上、负极在下,电流从电源正极流出后分为两条支路:一条支路经L₁回到电源负极,符合L₁的电流方向;
2. 确定开关:右侧虚线框为开关,闭合开关后,另一条支路经开关、L₂回到电源负极,符合L₂的电流方向,两灯并联,都能发光,满足题目要求。
【答案】
左侧虚线框内填入电源(符号:长线段为正极,短线段为负极),右侧虚线框内填入开关(符号:带断开的触点),对应电路为题目给出的第二个插图。
【知识点】
电路元件符号、电路连接
【点评】
本题考查电路元件的正确应用,需结合电流方向和用电器工作要求合理填入元件,理解并联电路特点是解题关键,属于基础题型。
【难度系数】
0.4

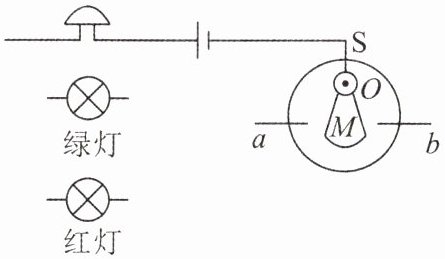

17.某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响。请完成电路图。

答案
17. 完成后的完整电路图见
解析
【分析】
要完成该平衡警示电路,需先明确题目要求:船左倾时绿灯亮、电铃响,右倾时红灯亮、电铃响。由此可知电铃需在干路(保证无论船倾斜方向,电铃都工作),绿灯、红灯为两条独立支路,由重力开关S的金属片M控制接入哪条支路。解题思路:1. 确定干路元件:电铃串联在电源干路,确保始终通电;2. 设计支路:绿灯支路一端接公共电源端,另一端接开关的a接线柱;红灯支路一端接公共电源端,另一端接开关的b接线柱;3. 连接开关:开关S接电源负极,使M接a时绿灯支路接通,接b时红灯支路接通,满足题目要求。
【解析】
1. 干路连接:将电铃串联在电源正极侧的干路,保证电铃始终通电;
2. 绿灯支路:绿灯一端连接电源正极侧的公共节点,另一端连接开关的a接线柱;
3. 红灯支路:红灯一端连接上述公共节点,另一端连接开关的b接线柱;
4. 开关连接:开关S的接线端连接电源负极。
当船左倾时,金属片M与a接触,电流路径:电源正极→电铃→开关S→M→a→绿灯→电源负极,绿灯亮、电铃响;当船右倾时,金属片M与b接触,电流路径:电源正极→电铃→开关S→M→b→红灯→电源负极,红灯亮、电铃响,符合题目要求。
【答案】
17. 完成后的完整电路图见
。
【知识点】
电路设计、串并联电路
【点评】
本题结合实际场景考查电路设计,需根据用电器工作条件划分干路和支路,正确连接开关与元件,体现物理知识的实际应用。
【难度系数】
0.5
要完成该平衡警示电路,需先明确题目要求:船左倾时绿灯亮、电铃响,右倾时红灯亮、电铃响。由此可知电铃需在干路(保证无论船倾斜方向,电铃都工作),绿灯、红灯为两条独立支路,由重力开关S的金属片M控制接入哪条支路。解题思路:1. 确定干路元件:电铃串联在电源干路,确保始终通电;2. 设计支路:绿灯支路一端接公共电源端,另一端接开关的a接线柱;红灯支路一端接公共电源端,另一端接开关的b接线柱;3. 连接开关:开关S接电源负极,使M接a时绿灯支路接通,接b时红灯支路接通,满足题目要求。
【解析】
1. 干路连接:将电铃串联在电源正极侧的干路,保证电铃始终通电;
2. 绿灯支路:绿灯一端连接电源正极侧的公共节点,另一端连接开关的a接线柱;
3. 红灯支路:红灯一端连接上述公共节点,另一端连接开关的b接线柱;
4. 开关连接:开关S的接线端连接电源负极。
当船左倾时,金属片M与a接触,电流路径:电源正极→电铃→开关S→M→a→绿灯→电源负极,绿灯亮、电铃响;当船右倾时,金属片M与b接触,电流路径:电源正极→电铃→开关S→M→b→红灯→电源负极,红灯亮、电铃响,符合题目要求。
【答案】
17. 完成后的完整电路图见
【知识点】
电路设计、串并联电路
【点评】
本题结合实际场景考查电路设计,需根据用电器工作条件划分干路和支路,正确连接开关与元件,体现物理知识的实际应用。
【难度系数】
0.5
