1. 核心素养 物理观念「2026广东江门蓬江月考，★☆」对于如图所示的电路，下列说法中正确的是（
A.闭合$\mathrm{S}_{2}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电路断路
B.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电路是通路
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电路短路
D.闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$时，$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光
D
）A.闭合$\mathrm{S}_{2}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电路断路
B.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电路是通路
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电路短路
D.闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$时，$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光
答案
1.D 闭合$\mathrm{S}_{2}$,断开$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时,两灯泡串联接入电路,电路是通路,故 A 错误;闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时,电源发生短路,故 B 错误;闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{2}$时,两灯泡并联接入电路,电路是通路,故 C 错误;闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{1}$时,$\mathrm{L}_{2}$被短路,只有$\mathrm{L}_{1}$接入电路,所以$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光,故 D 正确。
解析
【分析】要判断各选项是否正确，需明确不同开关组合下电流的路径，区分电路的断路、通路、短路状态，以及用电器的串并联连接方式。我们逐个分析每个选项的开关状态对应的电流走向，进而判断电路类型和用电器工作情况。
【解析】
1. 分析选项A：闭合$\mathrm{S}_{2}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，两灯泡串联接入电路，电路为通路，并非断路，故A错误。
2. 分析选项B：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{S}_{3}$→电源负极，电流不经过任何用电器，电源发生短路，故B错误。
3. 分析选项C：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流分为两条支路：一条为电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→电源负极；另一条为电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{3}$→电源负极，两灯泡并联接入电路，电路为通路，并非短路，故C错误。
4. 分析选项D：闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{S}_{3}$→$\mathrm{L}_{1}$→电源负极，$\mathrm{L}_{2}$的两端被导线（$\mathrm{S}_{2}$、$\mathrm{S}_{3}$所在的导线）短路，因此$\mathrm{L}_{2}$不发光，只有$\mathrm{L}_{1}$接入电路发光，故D正确。
【答案】D
【知识点】电路的三种状态、串并联电路判断
【点评】本题考查电路的基本分析，核心是掌握不同开关组合下电流路径的判断，区分短路、通路等电路状态，属于电路基础题型，需仔细分析避免混淆。
【难度系数】0.5
【解析】
1. 分析选项A：闭合$\mathrm{S}_{2}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，两灯泡串联接入电路，电路为通路，并非断路，故A错误。
2. 分析选项B：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{S}_{3}$→电源负极，电流不经过任何用电器，电源发生短路，故B错误。
3. 分析选项C：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流分为两条支路：一条为电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→电源负极；另一条为电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{3}$→电源负极，两灯泡并联接入电路，电路为通路，并非短路，故C错误。
4. 分析选项D：闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{S}_{3}$→$\mathrm{L}_{1}$→电源负极，$\mathrm{L}_{2}$的两端被导线（$\mathrm{S}_{2}$、$\mathrm{S}_{3}$所在的导线）短路，因此$\mathrm{L}_{2}$不发光，只有$\mathrm{L}_{1}$接入电路发光，故D正确。
【答案】D
【知识点】电路的三种状态、串并联电路判断
【点评】本题考查电路的基本分析，核心是掌握不同开关组合下电流路径的判断，区分短路、通路等电路状态，属于电路基础题型，需仔细分析避免混淆。
【难度系数】0.5

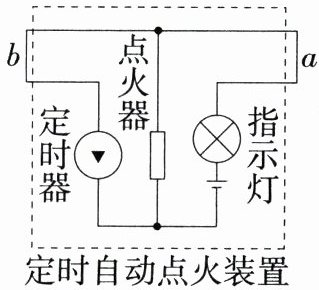

2.「2026山西太原迎泽月考，★★☆」小明设计了一个烟花定时自动点火装置，其内部简化电路如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。下列说法正确的是（
A.为了安全，应在a处安装一个开关
B.为了安全，应在b处安装一个开关
C.点火前，定时器无电流通过
D.点火前，点火器有电流通过
A
）A.为了安全，应在a处安装一个开关
B.为了安全，应在b处安装一个开关
C.点火前，定时器无电流通过
D.点火前，点火器有电流通过
答案
2.A 由图可知,点火器与定时器并联接入电路,$a$ 处位于干路,若将开关接在 $a$ 处,断开开关,整个电路处于断路状态,烟花不会被点燃;$b$ 处位于定时器所在支路,只能控制定时器,为了安全,应将开关接在 $a$ 处,故 A 正确,B 错误;点火前,定时器有电流通过,此时定时器相当于一根导线,将点火器短路,点火器中没有电流经过,烟花不会被点燃,故 C、D 错误。
解析
【分析】
要解决这道题，需先明确电路结构：点火器与定时器并联，a处位于干路，b处位于定时器所在支路。解题时需结合开关的作用、短路的特点，逐个分析选项：开关需控制整个电路以保障安全，点火前定时器会短路点火器，据此判断各选项对错。
【解析】
由图可知，点火器与定时器并联，a处位于电路干路，b处位于定时器支路。
选项A：若在a处安装开关，断开开关时整个电路断路，点火器无电流，烟花不会被点燃，符合安全要求，A正确。
选项B：若在b处安装开关，开关仅能控制定时器支路，无法切断点火器支路，点火器仍可能有电流，存在安全隐患，B错误。
选项C：点火前，定时器相当于导线，将点火器短路，定时器所在支路为通路，有电流通过，C错误。
选项D：点火前，点火器被定时器短路，无电流通过，D错误。
【答案】
A
【知识点】
电路串并联、短路、开关的作用
【点评】
本题结合烟花定时点火的实际场景，考查电路分析能力，需将并联电路特点、短路作用、开关控制作用等物理知识应用到实际问题中，难度中等，能较好考查学生的知识应用能力。
【难度系数】
0.6
要解决这道题，需先明确电路结构：点火器与定时器并联，a处位于干路，b处位于定时器所在支路。解题时需结合开关的作用、短路的特点，逐个分析选项：开关需控制整个电路以保障安全，点火前定时器会短路点火器，据此判断各选项对错。
【解析】
由图可知，点火器与定时器并联，a处位于电路干路，b处位于定时器支路。
选项A：若在a处安装开关，断开开关时整个电路断路，点火器无电流，烟花不会被点燃，符合安全要求，A正确。
选项B：若在b处安装开关，开关仅能控制定时器支路，无法切断点火器支路，点火器仍可能有电流，存在安全隐患，B错误。
选项C：点火前，定时器相当于导线，将点火器短路，定时器所在支路为通路，有电流通过，C错误。
选项D：点火前，点火器被定时器短路，无电流通过，D错误。
【答案】
A
【知识点】
电路串并联、短路、开关的作用
【点评】
本题结合烟花定时点火的实际场景，考查电路分析能力，需将并联电路特点、短路作用、开关控制作用等物理知识应用到实际问题中，难度中等，能较好考查学生的知识应用能力。
【难度系数】
0.6

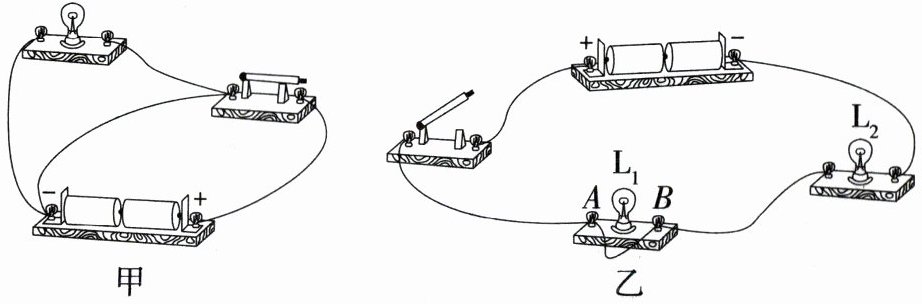

3.「2026广东潮州潮安期中，★☆」为了避免危险，小点学习了一些短路的知识。短路分为电源短路和用电器短路，如图甲所示的电路发生的是
电源短路
，该电路无
（选填“有”或“无”）电流通过小灯泡。如图乙所示，将一根导线直接连在A、B两个接线柱上，闭合开关，灯泡$\mathrm{L_2}$发光
（选填“L₁发光”“L₂发光”或“都不发光”）。答案
3.答案 电源短路 无 $\mathrm{L_2}$ 发光
解析 图甲中,闭合开关后,开关及导线将电源正、负极直接连通,电源发生短路;图乙中,两灯泡串联,灯泡 $\mathrm{L_1}$ 被短路,闭合开关后,$\mathrm{L_1}$ 不发光、$\mathrm{L_2}$ 发光。
解析 图甲中,闭合开关后,开关及导线将电源正、负极直接连通,电源发生短路;图乙中,两灯泡串联,灯泡 $\mathrm{L_1}$ 被短路,闭合开关后,$\mathrm{L_1}$ 不发光、$\mathrm{L_2}$ 发光。
解析
【分析】
先分析图甲：闭合开关后，观察电流是否经过用电器，若电流不经过用电器直接连通电源正负极，则为电源短路；再分析图乙：原电路是L₁与L₂串联，导线接A、B时，电流会选择电阻更小的路径，判断L₁是否被短路，进而确定灯泡发光情况。
【解析】
图甲中，闭合开关后，电流从电源正极流出，经开关直接回到电源负极，没有经过小灯泡等用电器，因此发生电源短路，此时电流不通过小灯泡，所以小灯泡无电流通过；图乙中，原电路为L₁和L₂串联，当导线连接A、B接线柱时，L₁被短路，电流会绕过L₁通过导线，因此闭合开关后，L₁中无电流，不发光，而L₂中有电流通过，所以L₂发光。
【答案】
电源短路；无；$\mathrm{L_2}$发光
【知识点】
电路短路；用电器短路；电源短路
【点评】
本题考查短路的判断，需掌握电源短路和用电器短路的特点，通过分析电流路径即可解题，难度适中。
【难度系数】
0.5
先分析图甲：闭合开关后，观察电流是否经过用电器，若电流不经过用电器直接连通电源正负极，则为电源短路；再分析图乙：原电路是L₁与L₂串联，导线接A、B时，电流会选择电阻更小的路径，判断L₁是否被短路，进而确定灯泡发光情况。
【解析】
图甲中，闭合开关后，电流从电源正极流出，经开关直接回到电源负极，没有经过小灯泡等用电器，因此发生电源短路，此时电流不通过小灯泡，所以小灯泡无电流通过；图乙中，原电路为L₁和L₂串联，当导线连接A、B接线柱时，L₁被短路，电流会绕过L₁通过导线，因此闭合开关后，L₁中无电流，不发光，而L₂中有电流通过，所以L₂发光。
【答案】
电源短路；无；$\mathrm{L_2}$发光
【知识点】
电路短路；用电器短路；电源短路
【点评】
本题考查短路的判断，需掌握电源短路和用电器短路的特点，通过分析电流路径即可解题，难度适中。
【难度系数】
0.5
