4.「2026广东江门蓬江期中，★★☆」感应发光“冰块”外形如真实冰块一般，入水即亮，如图甲所示。它外部由无毒无害的食品级材料制成，内部由液体感应器、纽扣电池和LED灯组成。
(1)液体感应器为先进的触水式
(2)放入水中的“冰块”，其内部的电路处于
(3)如图乙所示的电路中，同时闭合开关
(1)液体感应器为先进的触水式
开关
（选填“电源”“用电器”“开关”或“导线”）。(2)放入水中的“冰块”，其内部的电路处于
通路
（选填“通路”“断路”或“短路”）状态。(3)如图乙所示的电路中，同时闭合开关
$\mathrm{S_1}$、$\mathrm{S_4}$
，LED灯能发光。答案
4.答案 (1)开关 (2)通路 (3)$\mathrm{S_1}$、$\mathrm{S_4}$
解析 (1)由题意可知,液体感应器可以起到控制电路通断的作用,所以液体感应器是先进的触水式开关。(2)"冰块"入水即亮,此时其内部电路中有电流通过,处于通路状态。(3)由于 LED 灯是由发光二极管制成的,具有单向导电性,所以同时闭合开关 $\mathrm{S_1}$、$\mathrm{S_4}$ 时,LED 灯才能发光。
解析 (1)由题意可知,液体感应器可以起到控制电路通断的作用,所以液体感应器是先进的触水式开关。(2)"冰块"入水即亮,此时其内部电路中有电流通过,处于通路状态。(3)由于 LED 灯是由发光二极管制成的,具有单向导电性,所以同时闭合开关 $\mathrm{S_1}$、$\mathrm{S_4}$ 时,LED 灯才能发光。
解析
【分析】
本题结合实际场景考查电路相关知识，需逐步分析各问题：
1. 第一问：根据液体感应器的功能，判断其属于电路中的哪种元件；
2. 第二问：结合“冰块入水即亮”的现象，判断电路的状态；
3. 第三问：利用LED灯的单向导电性，分析电路中开关闭合后电流的路径，确定能让LED发光的开关组合。
【解析】
(1) 液体感应器的作用是控制电路的通断，符合开关的功能，因此是触水式开关；
(2) “冰块”入水即亮，说明其内部电路中有持续电流通过，处于通路状态；
(3) LED灯是发光二极管，具有单向导电性，需保证电流从其正极流入、负极流出。分析图乙电路：同时闭合开关$\mathrm{S_1}$、$\mathrm{S_4}$时，电流路径为：电源正极→$\mathrm{S_1}$→LED灯→$\mathrm{S_4}$→电源负极，电流方向符合LED的单向导电性，LED灯发光；其他开关组合无法满足电流方向要求或电路不通，不能使LED发光。
【答案】
(1) 开关；(2) 通路；(3) $\mathrm{S_1}$、$\mathrm{S_4}$
【知识点】
电路的组成、电路的状态、半导体的特性
【点评】
本题将物理知识与生活中的感应发光冰块结合，考查电路元件作用、电路状态判断及LED的单向导电性，注重基础知识的实际应用，难度适中。
【难度系数】
0.3
本题结合实际场景考查电路相关知识，需逐步分析各问题：
1. 第一问：根据液体感应器的功能，判断其属于电路中的哪种元件；
2. 第二问：结合“冰块入水即亮”的现象，判断电路的状态；
3. 第三问：利用LED灯的单向导电性，分析电路中开关闭合后电流的路径，确定能让LED发光的开关组合。
【解析】
(1) 液体感应器的作用是控制电路的通断，符合开关的功能，因此是触水式开关；
(2) “冰块”入水即亮，说明其内部电路中有持续电流通过，处于通路状态；
(3) LED灯是发光二极管，具有单向导电性，需保证电流从其正极流入、负极流出。分析图乙电路：同时闭合开关$\mathrm{S_1}$、$\mathrm{S_4}$时，电流路径为：电源正极→$\mathrm{S_1}$→LED灯→$\mathrm{S_4}$→电源负极，电流方向符合LED的单向导电性，LED灯发光；其他开关组合无法满足电流方向要求或电路不通，不能使LED发光。
【答案】
(1) 开关；(2) 通路；(3) $\mathrm{S_1}$、$\mathrm{S_4}$
【知识点】
电路的组成、电路的状态、半导体的特性
【点评】
本题将物理知识与生活中的感应发光冰块结合，考查电路元件作用、电路状态判断及LED的单向导电性，注重基础知识的实际应用，难度适中。
【难度系数】
0.3
5. 核心素养 物理观念「2026广东深圳福田模拟，★★☆」如图所示电路中，要使灯A和灯B并联或串联，则必须接通对应的开关，下面说法正确的是（
）
A.要使灯A、B并联，$S_1$和$S_2$闭合
B.要使灯A、B并联，$S_2$和$S_3$闭合
C.要使灯A、B串联，$S_1$和$S_3$闭合
D.要使灯A、B串联，$S_2$闭合
）A.要使灯A、B并联，$S_1$和$S_2$闭合
B.要使灯A、B并联，$S_2$和$S_3$闭合
C.要使灯A、B串联，$S_1$和$S_3$闭合
D.要使灯A、B串联，$S_2$闭合
答案
5.D 分析电路图可知,闭合开关 $\mathrm{S_2}$,两灯首尾顺次连接,串联接入电路;闭合开关 $\mathrm{S_1}$、$\mathrm{S_3}$,两灯并联接入电路,故选 D。
解析
【分析】
要判断灯A、B的串并联，需利用串并联电路的电流特点：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有两条或多条独立路径，各用电器分别在不同支路中。需结合电路图，分析不同开关闭合时的电流走向，确定用电器的连接方式，再逐一验证选项。
【解析】
1. 串联电路判断：当仅闭合开关$\mathrm{S}_2$，断开$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极出发，经右节点、B灯、交叉线、$\mathrm{S}_2$、交叉线、A灯，回到电源负极，电流依次经过B灯和A灯，只有一条路径，两灯串联。
2. 并联电路判断：当闭合$\mathrm{S}_1$和$\mathrm{S}_3$，断开$\mathrm{S}_2$时，电流从电源正极到右节点后分为两条支路：一条经$\mathrm{S}_3$、交叉线、A灯回到负极；另一条经B灯、交叉线、$\mathrm{S}_1$回到负极，两条支路分别对应A灯和B灯，两灯并联。
3. 选项验证：A选项中，闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电流会出现短路，两灯不并联，错误；B选项中，闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，电流路径混乱，无法形成并联，错误；C选项中，闭合$\mathrm{S}_1$和$\mathrm{S}_3$时两灯是并联，不是串联，错误；D选项中，闭合$\mathrm{S}_2$时两灯串联，正确。
【答案】
D
【知识点】
串联电路、并联电路、电路分析
【点评】
本题通过开关控制电路，考查串并联电路的判断，核心是理清电流路径，难度中等，需仔细分析各开关通断时的电路连接情况。
【难度系数】
0.5
要判断灯A、B的串并联，需利用串并联电路的电流特点：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有两条或多条独立路径，各用电器分别在不同支路中。需结合电路图，分析不同开关闭合时的电流走向，确定用电器的连接方式，再逐一验证选项。
【解析】
1. 串联电路判断：当仅闭合开关$\mathrm{S}_2$，断开$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极出发，经右节点、B灯、交叉线、$\mathrm{S}_2$、交叉线、A灯，回到电源负极，电流依次经过B灯和A灯，只有一条路径，两灯串联。
2. 并联电路判断：当闭合$\mathrm{S}_1$和$\mathrm{S}_3$，断开$\mathrm{S}_2$时，电流从电源正极到右节点后分为两条支路：一条经$\mathrm{S}_3$、交叉线、A灯回到负极；另一条经B灯、交叉线、$\mathrm{S}_1$回到负极，两条支路分别对应A灯和B灯，两灯并联。
3. 选项验证：A选项中，闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电流会出现短路，两灯不并联，错误；B选项中，闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，电流路径混乱，无法形成并联，错误；C选项中，闭合$\mathrm{S}_1$和$\mathrm{S}_3$时两灯是并联，不是串联，错误；D选项中，闭合$\mathrm{S}_2$时两灯串联，正确。
【答案】
D
【知识点】
串联电路、并联电路、电路分析
【点评】
本题通过开关控制电路，考查串并联电路的判断，核心是理清电流路径，难度中等，需仔细分析各开关通断时的电路连接情况。
【难度系数】
0.5
6.「2025广东中山月考，★★☆」在如图所示的电路中，当只闭合开关S₂时，灯泡L₂、L₃是
串
（选填“串”或“并”）联的；当开关S₁、S₂、S₃都闭合时，灯泡$\mathrm{L_3}$
被短路，另两只灯泡是并
（选填“串”或“并”）联的。答案
6.答案 串 $\mathrm{L_3}$ 并
解析 当只闭合开关 $\mathrm{S_2}$ 时,灯泡 $\mathrm{L_3}$、$\mathrm{L_2}$ 顺次接入电路,所以灯泡 $\mathrm{L_2}$、$\mathrm{L_3}$ 串联;当开关 $\mathrm{S_1}$、$\mathrm{S_2}$、$\mathrm{S_3}$ 都闭合时,$\mathrm{L_3}$ 两端被导线连通,$\mathrm{L_3}$ 被短路,另两只灯泡并列连接,是并联的。
解析 当只闭合开关 $\mathrm{S_2}$ 时,灯泡 $\mathrm{L_3}$、$\mathrm{L_2}$ 顺次接入电路,所以灯泡 $\mathrm{L_2}$、$\mathrm{L_3}$ 串联;当开关 $\mathrm{S_1}$、$\mathrm{S_2}$、$\mathrm{S_3}$ 都闭合时,$\mathrm{L_3}$ 两端被导线连通,$\mathrm{L_3}$ 被短路,另两只灯泡并列连接,是并联的。
解析
【分析】要判断灯泡的连接方式，需先明确电流的路径：当只闭合开关S₂时，电流从电源正极流出，依次经过L₂、S₂、L₃，再回到电源负极，电流只有一条路径，据此判断连接方式；当三个开关都闭合时，需看是否有导线直接连接用电器两端，判断是否短路，再分析剩余灯泡的电流路径，确定连接方式。
【解析】当只闭合开关S₂时，电流路径为：电源正极→L₂→S₂→L₃→电源负极，电流只有一条路径，因此L₂、L₃是串联的；当开关S₁、S₂、S₃都闭合时，L₃的两端被导线（S₂和S₃所在的导线）直接连通，所以L₃被短路；此时电流从电源正极流出，分为两条路径，一条经过L₂，另一条经过S₃、S₁、L₁，两条路径并列连接，因此L₁和L₂是并联的。
【答案】串；$\mathrm{L_3}$；并
【知识点】串联电路；并联电路；短路
【点评】本题考查电路连接方式的判断，核心是通过分析电流路径确定用电器的连接关系，需注意短路现象的判断，属于电路基础题型。
【难度系数】0.6
【解析】当只闭合开关S₂时，电流路径为：电源正极→L₂→S₂→L₃→电源负极，电流只有一条路径，因此L₂、L₃是串联的；当开关S₁、S₂、S₃都闭合时，L₃的两端被导线（S₂和S₃所在的导线）直接连通，所以L₃被短路；此时电流从电源正极流出，分为两条路径，一条经过L₂，另一条经过S₃、S₁、L₁，两条路径并列连接，因此L₁和L₂是并联的。
【答案】串；$\mathrm{L_3}$；并
【知识点】串联电路；并联电路；短路
【点评】本题考查电路连接方式的判断，核心是通过分析电流路径确定用电器的连接关系，需注意短路现象的判断，属于电路基础题型。
【难度系数】0.6
7. 核心素养

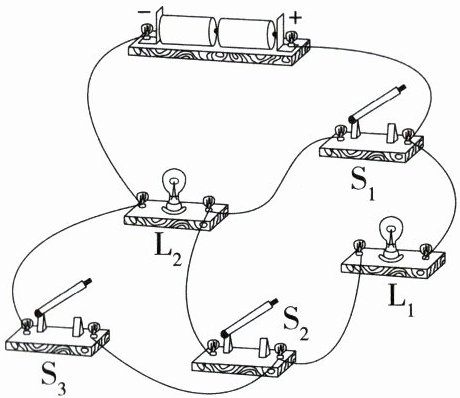

科学思维「2025北京海淀月考，★☆」如图所示的电路，各元件完好，导线连接稳固，下列说法错误的是
(
A.只闭合$\mathrm{S}_{2}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光
D.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光
科学思维「2025北京海淀月考，★☆」如图所示的电路，各元件完好，导线连接稳固，下列说法错误的是
(
D
)A.只闭合$\mathrm{S}_{2}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光
D.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光
答案
7.D 只闭合 $\mathrm{S_2}$,灯泡 $\mathrm{L_1}$、$\mathrm{L_2}$ 首尾顺次连接,串联接入电路,故A 正确;只闭合 $\mathrm{S_1}$、$\mathrm{S_3}$,灯泡 $\mathrm{L_1}$、$\mathrm{L_2}$ 首首相连、尾尾相连,并联接入电路,故 B 正确;同时闭合 $\mathrm{S_1}$、$\mathrm{S_2}$、$\mathrm{S_3}$,电源被短路,灯泡$\mathrm{L_1}$、$\mathrm{L_2}$ 都不发光,故 C 正确;只闭合 $\mathrm{S_1}$、$\mathrm{S_2}$,只有灯泡 $\mathrm{L_2}$ 接入电路,灯泡 $\mathrm{L_1}$ 被短路,只有灯泡 $\mathrm{L_2}$ 发光,故 D 错误。
解析
【分析】
要判断各选项的正误，需根据开关的通断情况，分析电流从电源正极流出后的路径，明确用电器的连接方式，区分串联、并联和短路的情况，进而判断灯泡是否工作。
【解析】
逐个分析选项：
选项A：只闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$首尾顺次连接，属于串联，故A正确。
选项B：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流从电源正极流出经$\mathrm{S}_{1}$后分为两条支路，一条经过$\mathrm{L}_{1}$，另一条经过$\mathrm{L}_{2}$，汇合后经$\mathrm{S}_{3}$回到电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$首首相连、尾尾相连，属于并联，故B正确。
选项C：同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流从电源正极流出，经$\mathrm{S}_{1}$、$\mathrm{S}_{3}$直接回到电源负极，造成电源短路，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光，故C正确。
选项D：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$的两端被导线短路，因此只有$\mathrm{L}_{2}$发光，$\mathrm{L}_{1}$不发光，故D错误。
【答案】
D
【知识点】
电路连接、串联与并联、短路
【点评】
本题考查电路的识别，需通过开关通断分析电流路径，判断用电器的工作状态，重点区分串联、并联和电源短路的情况，是基础电路分析题。
【难度系数】
0.6
要判断各选项的正误，需根据开关的通断情况，分析电流从电源正极流出后的路径，明确用电器的连接方式，区分串联、并联和短路的情况，进而判断灯泡是否工作。
【解析】
逐个分析选项：
选项A：只闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$首尾顺次连接，属于串联，故A正确。
选项B：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流从电源正极流出经$\mathrm{S}_{1}$后分为两条支路，一条经过$\mathrm{L}_{1}$，另一条经过$\mathrm{L}_{2}$，汇合后经$\mathrm{S}_{3}$回到电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$首首相连、尾尾相连，属于并联，故B正确。
选项C：同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流从电源正极流出，经$\mathrm{S}_{1}$、$\mathrm{S}_{3}$直接回到电源负极，造成电源短路，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光，故C正确。
选项D：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$的两端被导线短路，因此只有$\mathrm{L}_{2}$发光，$\mathrm{L}_{1}$不发光，故D错误。
【答案】
D
【知识点】
电路连接、串联与并联、短路
【点评】
本题考查电路的识别，需通过开关通断分析电流路径，判断用电器的工作状态，重点区分串联、并联和电源短路的情况，是基础电路分析题。
【难度系数】
0.6
