1[2025吉林长春中考]在“探究串联电路中各处电流的关系”的实验中：

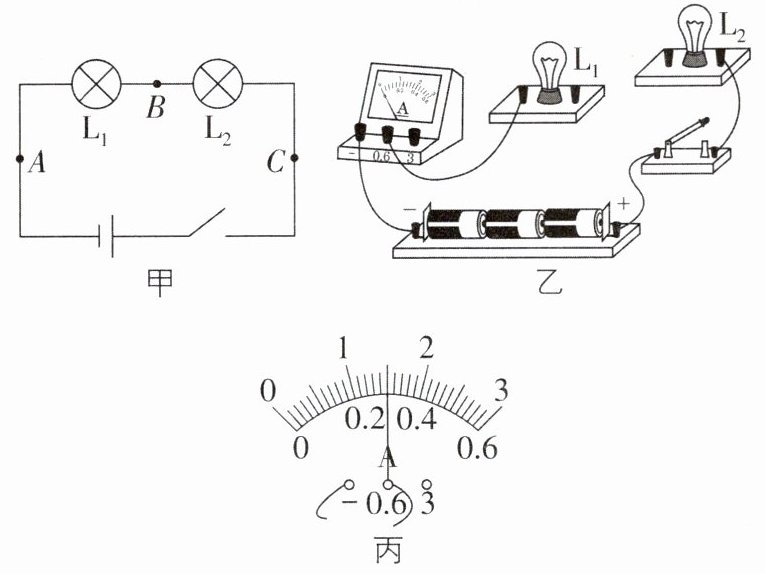

(1)请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物图连接完整，使电流表测量A点的电流。
(2)连接电路时开关应。正确连接电路后，闭合开关，电流表的示数如图丙所示，为A，继续测量B、C两点的电流，填入表格中。

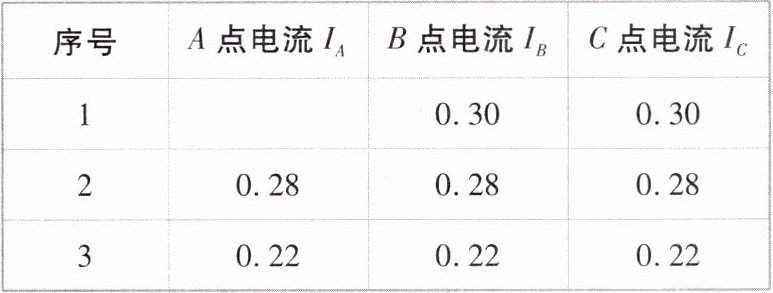

(3)换用不同规格的灯泡，再测出两组实验数据，并填在表格中。请指出表格设计的不足之处：。
(4)完善表格后，分析实验数据，得出结论：在串联电路中电流处处。

(1)如所示
(2)断开 0.30
(3)物理量没有单位
(4)相等
【解析】(1)由题图甲可知,两灯泡串联,故用导线将题图乙两灯泡串联在电路中,如图所示;
(2)为了保护电路,连接电路时开关应断开;闭合开关,电流表的示数如题图丙所示,电流表选用小量程,分度值为0.02 A,其示数为0.30 A;(3)分析表格内容可知,该表格的不足之处是:物理量没有单位;(4)由表中数据可知,电路中A、B、C三点电流大小相等,故可得出结论:在串联电路中电流处处相等。

2[2026海南海口期中]小明和小刚一起做“探究并联电路中电流的规律”实验。

(1)在开关闭合之前,小明发现电流表的指针指在零刻度线的左侧,原因是。
A.电流表正负接线柱接反
B.使用电流表前没有调零
C.电流表量程较小
(2)实验时,闭合开关后两灯都亮。小刚随意拆下一根导线,发现两灯都熄灭,据此他认为把电路接成了串联电路。小刚的判断是(填“可靠”或“不可靠”)的。

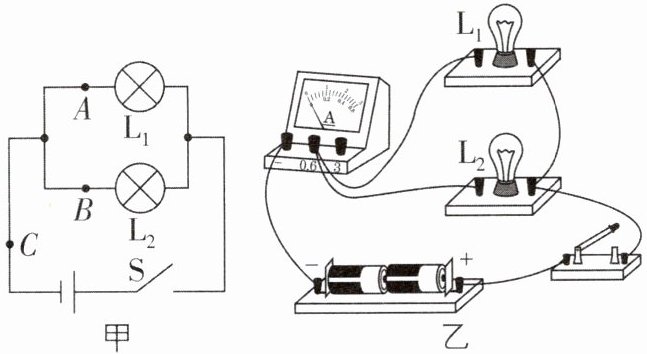

(3)如图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是图甲中(填“A”“B”或“C”)处的电流。

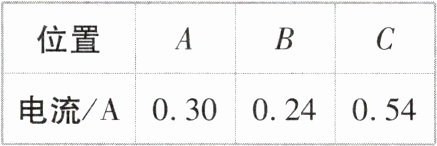

(4)测出A、B、C三处的电流如表所示,由此得出初步结论:(只写表达式,用字母$I_A$、$I_B$、$I_C$表示)。

@刷易错…………………………小心有坑~

(1)B
(2)不可靠
(3)C
(4)$I_C = I_A + I_B$
【解析】(1)电流表指针在闭合开关前就偏转到零刻度线左侧,说明使用电流表前没有调零。故选B。(2)在并联电路中,如果拆掉的是干路中的导线,那么整个电路断开,两个灯都会熄灭。而在串联电路中,拆掉任意一根导线也会导致电路断开,两灯熄灭。所以小刚的判断是不可靠的。(3)由图乙可知,此时电流表串联在干路上,所以测量的是图甲中C处电流。(4)由表中数据知,0.30 A+0.24 A=0.54 A,所以可初步得出结论:$I_C=I_A+I_B$。

3(多选)两个灯泡接在同一电路中,用电流表测得通过它们的电流相等,那么 ()

A.两灯泡的规格一定相同
B.这两个灯泡的亮度可能不同
C.这两个灯泡一定串联
D.这两个灯泡可能并联

BD
【解析】两个灯泡串联时,不论规格是否相同,通过它们的电流一定相等;当它们并联时,若规格相同,通过它们的电流也相等,所以通过的电流相等的两个灯泡可能串联,也可能并联,D正确,AC错误。两灯泡串联时,通过它们的电流相等,若两灯规格不同,则两灯亮度一般不同,B正确。
