1[2026湖南岳阳期中,中]如图所示,电源电压不变,闭合开关,电压表V₁的示数为3.6 V,电压表V₂的示数为6 V。下列说法中不正确的是 (
仔细看看鸭
A.电源电压为6 V
B.L₁两端电压为3.6 V
C.将电压表V₁换成电流表,则L₂亮,L₁不亮
D.将电压表V₁换成电流表,则L₂与L₁并联
D
)仔细看看鸭
A.电源电压为6 V
B.L₁两端电压为3.6 V
C.将电压表V₁换成电流表,则L₂亮,L₁不亮
D.将电压表V₁换成电流表,则L₂与L₁并联
答案
1. D 【解析】由图可知, L₁ 和 L₂ 串联,电压表 V₂ 测量的是电源电压,电压表 V₂ 的示数为 6 V,则电源电压为 6 V;电压表 V₁ 测 L₁ 两端电压,V₁ 的示数为 3.6 V,因此 L₁ 两端为 3.6 V,故 A、B 正确,不符合题意。将电压表 V₁ 换成电流表,则灯泡 L₁ 被短路,因此灯泡 L₁ 不亮,L₂ 亮,故 C 正确,不符合题意,D错误,符合题意。故选 D。
2[2025山东烟台期末,中]如图所示,电源电压为1.5 V,开关S闭合后,下列判断正确的是 (
A.若只有$L_1$的灯丝断了,电压表的示数为0 V
B.若只有$L_2$的灯丝断了,电压表的示数为1.5 V
C.若只有$L_1$短路,电压表的示数为1.5 V
D.若只有$L_2$短路,电压表的示数为1.5 V
D
)A.若只有$L_1$的灯丝断了,电压表的示数为0 V
B.若只有$L_2$的灯丝断了,电压表的示数为1.5 V
C.若只有$L_1$短路,电压表的示数为1.5 V
D.若只有$L_2$短路,电压表的示数为1.5 V
答案
2. D 【解析】根据电路图可知,L₁ 和 L₂ 是串联的,电压表测量 L₁ 两端的电压。
A 只有L₁的灯丝断了 电压表串联在电路中,测量的是电源电压,电压表的示数为1.5 V
B 只有L₂的灯丝断了 整个电路开路,电压表的示数为0 V
C 只有L₁短路 电压表测量的是一段导线两端的电压,则电压表的示数为0 V
D 只有L₂短路 电压表测量的是电源电压,电压表示数为1.5 V
A 只有L₁的灯丝断了 电压表串联在电路中,测量的是电源电压,电压表的示数为1.5 V
B 只有L₂的灯丝断了 整个电路开路,电压表的示数为0 V
C 只有L₁短路 电压表测量的是一段导线两端的电压,则电压表的示数为0 V
D 只有L₂短路 电压表测量的是电源电压,电压表示数为1.5 V

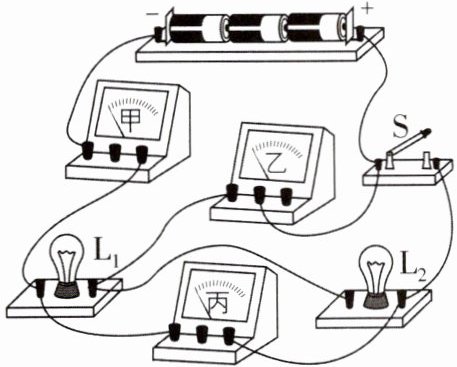

3[2025安徽滁州期中,中]如图所示的电路中有甲、乙、丙三个电表(电流表或电压表)。要使L₁、L₂都能发光,下列关于开关S,甲、乙、丙三个电表的判断正确的是 (
A.开关S闭合,甲、乙是电流表,丙是电压表
B.开关S闭合,甲是电压表,乙、丙是电流表
C.开关S断开,甲是电流表,乙、丙是电压表
D.开关S断开,甲、乙、丙都是电流表
D
)A.开关S闭合,甲、乙是电流表,丙是电压表
B.开关S闭合,甲是电压表,乙、丙是电流表
C.开关S断开,甲是电流表,乙、丙是电压表
D.开关S断开,甲、乙、丙都是电流表
答案
3. D 【解析】闭合开关 S 后,要使两个小灯泡 L₁、L₂ 均能发光,则甲为电流表;丙若为电流表,则电源被短路,所以丙为电压表;此时两个灯泡串联,乙与灯泡 L₂ 并联,所以乙为电压表,故 AB 错误;断开开关 S 后,要使两个小灯泡 L₁、L₂ 均能发光,则甲、乙串联接入电路中,为电流表,丙与灯泡 L₂ 串联,为电流表,故C 错误,D 正确。故选 D。

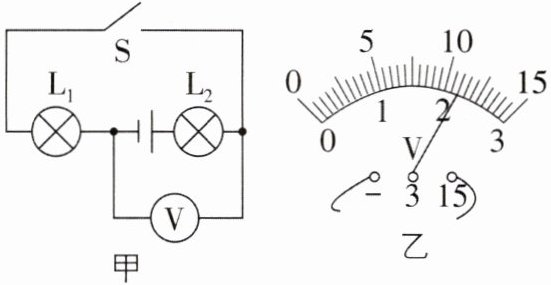

4[2025广东清远模拟,中]如图甲所示的电路,闭合开关后,两灯泡均发光,L₁与L₂的连接方式是
刷素养 走向重高
串联
(填“串联”或“并联”);电压表测量的是L₁
两端的电压,电压表的指针位置如图乙所示,读数为11
V。刷素养 走向重高
答案
4. 串联 L₁ 11
【解析】由电路图甲可知,两灯泡串联,电压表并联在 L₁ 两端测 L₁ 两端的电压,电压表所选量程为 0~15 V,分度值为 0.5 V,示数为11 V。
【解析】由电路图甲可知,两灯泡串联,电压表并联在 L₁ 两端测 L₁ 两端的电压,电压表所选量程为 0~15 V,分度值为 0.5 V,示数为11 V。

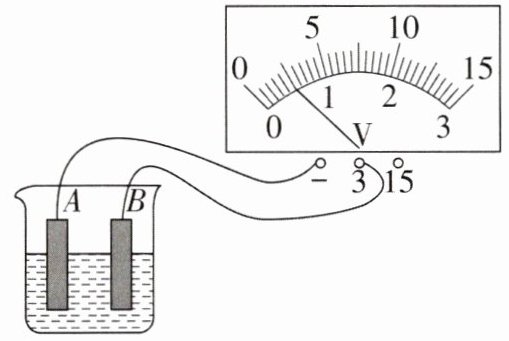

5 核心素养科学探究[中]在盐水中插入A、B两个金属片，形成盐水电池。用电压表(已调零)测此盐水电池的电压，如图所示。
(1)金属片
(2)盐水电池工作时，主要是把

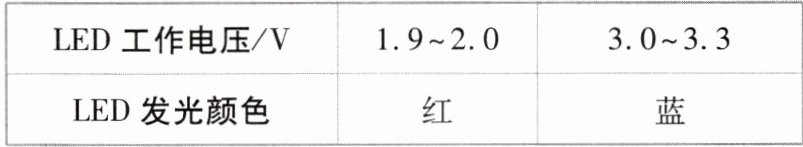

(3)某LED在特定的工作电压范围内会发出特定的色光，没达到最低工作电压则不发光。已知该LED的发光颜色与其工作电压之间的关系如表所示，若用此盐水电池为该LED供电，则LED
(1)金属片
B
是盐水电池的正极；(2)盐水电池工作时，主要是把
化学
能转化为电
能；(3)某LED在特定的工作电压范围内会发出特定的色光，没达到最低工作电压则不发光。已知该LED的发光颜色与其工作电压之间的关系如表所示，若用此盐水电池为该LED供电，则LED
不发光
(填“不发光”“发红光”或“发蓝光”)。答案
5. (1)B (2)化学 电 (3)不发光
【解析】(1)由图可知,电压表的正接线柱与 B接触,电压表指针正常偏转,则金属片 B 为盐水电池的正极,金属片 A 为负极。(2)盐水电池工作时消耗化学能,产生电能,把化学能转化为电能。(3)由图可知,电压表选用的量程是0~3 V,分度值为 0.1 V,示数为 0.5 V,即盐水电池的电压为 0.5 V,0.5 V＜1.9 V,所以若用此盐水电池为该 LED 供电,则 LED 不发光。
【解析】(1)由图可知,电压表的正接线柱与 B接触,电压表指针正常偏转,则金属片 B 为盐水电池的正极,金属片 A 为负极。(2)盐水电池工作时消耗化学能,产生电能,把化学能转化为电能。(3)由图可知,电压表选用的量程是0~3 V,分度值为 0.1 V,示数为 0.5 V,即盐水电池的电压为 0.5 V,0.5 V＜1.9 V,所以若用此盐水电池为该 LED 供电,则 LED 不发光。
