1[2025河北保定期中，中]如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则灯$L_1$和$L_2$两端的电压之比$U_1:U_2$等于（
A.$4:1$
B.$1:4$
C.$5:4$
D.$4:5$
A
）A.$4:1$
B.$1:4$
C.$5:4$
D.$4:5$
答案
1.A 【解析】由电路图可知,闭合开关 S,$\mathrm{L}_1$与$\mathrm{L}_2$串联,电压表$\mathrm{V}_2$测电源电压,$\mathrm{V}_1$测$\mathrm{L}_2$两端的电压。因串联电路中总电压等于各分电压之和,且两个电压表指针偏转角度相同,所以$\mathrm{V}_2$用的是大量程,$\mathrm{V}_1$用的是小量程,且$\mathrm{V}_2$的示数是$\mathrm{V}_1$示数的5倍,即$U=5U_2$,则$\mathrm{L}_1$两端的电压$U_1=U-U_2=5U_2-U_2=4U_2$,所以$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之比$\frac{U_1}{U_2}=\frac{4U_2}{U_2}=\frac{4}{1}$,故选 A。
解析
【分析】
首先分析电路连接：闭合开关S后，灯$L_1$与$L_2$串联。接着判断电压表的测量对象：电压表$\mathrm{V}_2$并联在电源两端，测量电源总电压；电压表$\mathrm{V}_1$并联在$L_2$两端，测量$L_2$两端的电压。由于两个电压表指针偏转角度相同，说明它们使用的量程不同，大量程的读数是小量程读数的5倍，据此结合串联电路电压规律计算两灯电压之比。
【解析】
1. 电路分析：闭合开关S，$L_1$与$L_2$串联，$\mathrm{V}_2$测电源电压$U$，$\mathrm{V}_1$测$L_2$两端电压$U_2$。
2. 电压表量程判断：串联电路总电压等于各部分电压之和，且两表指针偏转角度相同，因此$\mathrm{V}_2$使用0~15V大量程，$\mathrm{V}_1$使用0~3V小量程，大量程示数是小量程的5倍，即$U=5U_2$。
3. 计算$L_1$两端电压：根据串联电路电压规律，$L_1$两端电压$U_1=U-U_2=5U_2-U_2=4U_2$，故$U_1:U_2=4U_2:U_2=4:1$。
【答案】
A
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压特点和电压表量程的读数规律，考查学生对电路的分析能力，关键是明确电压表测量对象及量程关系，属于中等难度的电路分析题。
【难度系数】
0.5
首先分析电路连接：闭合开关S后，灯$L_1$与$L_2$串联。接着判断电压表的测量对象：电压表$\mathrm{V}_2$并联在电源两端，测量电源总电压；电压表$\mathrm{V}_1$并联在$L_2$两端，测量$L_2$两端的电压。由于两个电压表指针偏转角度相同，说明它们使用的量程不同，大量程的读数是小量程读数的5倍，据此结合串联电路电压规律计算两灯电压之比。
【解析】
1. 电路分析：闭合开关S，$L_1$与$L_2$串联，$\mathrm{V}_2$测电源电压$U$，$\mathrm{V}_1$测$L_2$两端电压$U_2$。
2. 电压表量程判断：串联电路总电压等于各部分电压之和，且两表指针偏转角度相同，因此$\mathrm{V}_2$使用0~15V大量程，$\mathrm{V}_1$使用0~3V小量程，大量程示数是小量程的5倍，即$U=5U_2$。
3. 计算$L_1$两端电压：根据串联电路电压规律，$L_1$两端电压$U_1=U-U_2=5U_2-U_2=4U_2$，故$U_1:U_2=4U_2:U_2=4:1$。
【答案】
A
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压特点和电压表量程的读数规律，考查学生对电路的分析能力，关键是明确电压表测量对象及量程关系，属于中等难度的电路分析题。
【难度系数】
0.5

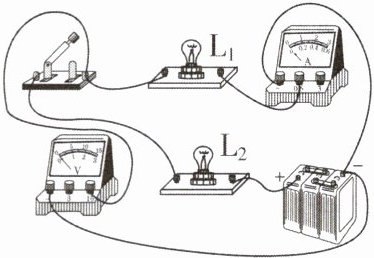

2[2025湖北荆州期中,中]小明连接了如图所示电路,电源是由三节新铅蓄电池串联而成的电池组,把两个不同规格的灯泡连接在一起,开关闭合后发现$\mathrm{L}_1$比$\mathrm{L}_2$亮,电流表A的示数是0.3 A,电压表V的示数是4 V,下列说法正确的是 (
A.流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流
B.$\mathrm{L}_2$两端电压等于2 V
C.开关断开后,电压表示数为6 V
D.$\mathrm{L}_1$两端电压等于2 V
B
)A.流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流
B.$\mathrm{L}_2$两端电压等于2 V
C.开关断开后,电压表示数为6 V
D.$\mathrm{L}_1$两端电压等于2 V
答案
2.B 【解析】分析电路可知,$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表测$\mathrm{L}_1$两端电压,串联电路中电流处处相等,故A错误;电源是由三节新铅蓄电池串联而成的电池组,则电源电压为6 V,电压表V的示数是4 V,则$\mathrm{L}_1$两端电压等于4 V,根据串联电路的电压规律,$\mathrm{L}_2$两端电压$U_2=U-U_1=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$,故B正确,D错误;开关断开后,电压表与电源断开,电压表无示数,故C错误。故选 B。
解析
【分析】
首先观察实物电路，确定电流路径：电源正极→L₂→电流表→L₁→开关→电源负极，因此L₁与L₂串联；电流表串联在电路中，测串联电路的电流；电压表并联在L₁两端，测L₁的电压。结合串联电路“电流处处相等、总电压等于各用电器两端电压之和”的规律，以及铅蓄电池的电压特点（每节铅蓄电池电压为2V），逐一分析选项即可。
【解析】
1. 电路分析：由电流路径可知，L₁、L₂串联，电流表测电路电流，电压表测L₁两端电压。根据串联电路电流规律，电流处处相等，因此流过L₁和L₂的电流相等，故A错误。
2. 电源电压：一节新铅蓄电池电压为2V，三节串联的电源总电压U=3×2V=6V。
3. 电压分析：电压表的示数为4V，即L₁两端电压U₁=4V；根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6V-4V=2V，故B正确，D错误。
4. 开关断开后的电压：开关断开后，电压表与电源断开，电路无通路，电压表示数为0，故C错误。
【答案】
B
【知识点】
串联电路电流规律、串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的特点和电表的测量对象判断，需先明确电路连接方式和各电表的作用，再结合相关规律分析，属于基础应用类题目。
【难度系数】
0.6
首先观察实物电路，确定电流路径：电源正极→L₂→电流表→L₁→开关→电源负极，因此L₁与L₂串联；电流表串联在电路中，测串联电路的电流；电压表并联在L₁两端，测L₁的电压。结合串联电路“电流处处相等、总电压等于各用电器两端电压之和”的规律，以及铅蓄电池的电压特点（每节铅蓄电池电压为2V），逐一分析选项即可。
【解析】
1. 电路分析：由电流路径可知，L₁、L₂串联，电流表测电路电流，电压表测L₁两端电压。根据串联电路电流规律，电流处处相等，因此流过L₁和L₂的电流相等，故A错误。
2. 电源电压：一节新铅蓄电池电压为2V，三节串联的电源总电压U=3×2V=6V。
3. 电压分析：电压表的示数为4V，即L₁两端电压U₁=4V；根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6V-4V=2V，故B正确，D错误。
4. 开关断开后的电压：开关断开后，电压表与电源断开，电路无通路，电压表示数为0，故C错误。
【答案】
B
【知识点】
串联电路电流规律、串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的特点和电表的测量对象判断，需先明确电路连接方式和各电表的作用，再结合相关规律分析，属于基础应用类题目。
【难度系数】
0.6

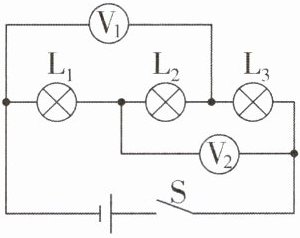

3[2026江西南昌质检,中]如图所示，$\mathrm{L}_1$、$\mathrm{L}_2$规格相同，开关S闭合时，$\mathrm{V}_1$的示数为24 V，$\mathrm{V}_2$的示数为18 V，那么电源电压为（
A.24 V
B.30 V
C.12 V
D.36 V
B
）A.24 V
B.30 V
C.12 V
D.36 V
答案
3.B 【解析】当开关S闭合时,三灯泡串联,$\mathrm{V}_1$测$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压之和,即$U_{\mathrm{V}1}=U_1+U_2=24\ \mathrm{V}$,已知$\mathrm{L}_1$、$\mathrm{L}_2$规格相同,则$\mathrm{L}_1$两端的电压等于$\mathrm{L}_2$两端的电压,即$U_1=U_2=\frac{24\ \mathrm{V}}{2}=12\ \mathrm{V}$;$\mathrm{V}_2$测$\mathrm{L}_2$与$\mathrm{L}_3$两端的电压之和,即$U_{\mathrm{V}2}=U_2+U_3=18\ \mathrm{V}$,所以$\mathrm{L}_3$两端的电压$U_3=U_{\mathrm{V}2}-U_2=18\ \mathrm{V}-12\ \mathrm{V}=6\ \mathrm{V}$,因为串联电路中总电压等于各分电压之和,所以电源电压$U=U_1+U_2+U_3=12\ \mathrm{V}+12\ \mathrm{V}+6\ \mathrm{V}=30\ \mathrm{V}$,故B正确。
解析
【分析】
首先判断电路连接方式：开关S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联；再确定电压表测量对象：$\mathrm{V}_1$测$\mathrm{L}_1$与$\mathrm{L}_2$两端的总电压，$\mathrm{V}_2$测$\mathrm{L}_2$与$\mathrm{L}_3$两端的总电压；结合$\mathrm{L}_1$、$\mathrm{L}_2$规格相同（电压相等）的条件，先算出$\mathrm{L}_1$、$\mathrm{L}_2$的电压，再算出$\mathrm{L}_3$的电压，最后根据串联电路总电压等于各部分电压之和，求出电源电压。
【解析】
开关S闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联：
1. 由$\mathrm{V}_1$的示数得：$U_1 + U_2 = 24\ \mathrm{V}$，因$\mathrm{L}_1$、$\mathrm{L}_2$规格相同，故$U_1 = U_2$，则$U_1 = U_2 = \frac{24\ \mathrm{V}}{2} = 12\ \mathrm{V}$；
2. 由$\mathrm{V}_2$的示数得：$U_2 + U_3 = 18\ \mathrm{V}$，则$U_3 = 18\ \mathrm{V} - U_2 = 18\ \mathrm{V} - 12\ \mathrm{V} = 6\ \mathrm{V}$；
3. 根据串联电路电压规律，电源电压$U = U_1 + U_2 + U_3 = 12\ \mathrm{V} + 12\ \mathrm{V} + 6\ \mathrm{V} = 30\ \mathrm{V}$。
【答案】
B
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压特点，核心是正确判断电压表的测量对象，利用规格相同的灯泡电压相等的隐含条件，结合串联电路总电压等于各分电压之和计算，属于中等难度的电路分析题。
【难度系数】
0.5
首先判断电路连接方式：开关S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联；再确定电压表测量对象：$\mathrm{V}_1$测$\mathrm{L}_1$与$\mathrm{L}_2$两端的总电压，$\mathrm{V}_2$测$\mathrm{L}_2$与$\mathrm{L}_3$两端的总电压；结合$\mathrm{L}_1$、$\mathrm{L}_2$规格相同（电压相等）的条件，先算出$\mathrm{L}_1$、$\mathrm{L}_2$的电压，再算出$\mathrm{L}_3$的电压，最后根据串联电路总电压等于各部分电压之和，求出电源电压。
【解析】
开关S闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联：
1. 由$\mathrm{V}_1$的示数得：$U_1 + U_2 = 24\ \mathrm{V}$，因$\mathrm{L}_1$、$\mathrm{L}_2$规格相同，故$U_1 = U_2$，则$U_1 = U_2 = \frac{24\ \mathrm{V}}{2} = 12\ \mathrm{V}$；
2. 由$\mathrm{V}_2$的示数得：$U_2 + U_3 = 18\ \mathrm{V}$，则$U_3 = 18\ \mathrm{V} - U_2 = 18\ \mathrm{V} - 12\ \mathrm{V} = 6\ \mathrm{V}$；
3. 根据串联电路电压规律，电源电压$U = U_1 + U_2 + U_3 = 12\ \mathrm{V} + 12\ \mathrm{V} + 6\ \mathrm{V} = 30\ \mathrm{V}$。
【答案】
B
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压特点，核心是正确判断电压表的测量对象，利用规格相同的灯泡电压相等的隐含条件，结合串联电路总电压等于各分电压之和计算，属于中等难度的电路分析题。
【难度系数】
0.5
4[2025 四川泸州期中,中]如图所示,电源电压为3 V,所用的灯泡中有电流通过就能发光,当开关 S 闭合, S₁、S₂ 断开时,能发光的灯泡有
$\mathrm{L}_2$、$\mathrm{L}_3$
;当 S、S₁、S₂ 都闭合时,能发光的灯泡有$\mathrm{L}_1$、$\mathrm{L}_2$
,此时灯泡 L₃ 两端的电压为0
V。答案
4.$\mathrm{L}_2$、$\mathrm{L}_3$ $\mathrm{L}_1$、$\mathrm{L}_2$ 0 【解析】当开关S闭合,$\mathrm{S}_1$、$\mathrm{S}_2$断开时,电流从电源正极出发,依次经过灯泡$\mathrm{L}_3$、$\mathrm{L}_2$回到电源负极,灯泡$\mathrm{L}_1$处于断路状态,此时电路是$\mathrm{L}_2$、$\mathrm{L}_3$的串联电路,能发光的灯泡是$\mathrm{L}_2$、$\mathrm{L}_3$。当S、$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,电流分别经过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$回到电源负极,此时电路为$\mathrm{L}_1$、$\mathrm{L}_2$的并联电路,灯泡$\mathrm{L}_3$被短路,能发光的灯泡是$\mathrm{L}_1$、$\mathrm{L}_2$,由于此时灯泡$\mathrm{L}_3$被短路,所以其两端电压是0 V。
解析
【分析】
要解决本题，需分两种开关状态分析电路的电流路径：①当S闭合，S₁、S₂断开时，判断哪些灯泡的支路为通路；②当S、S₁、S₂都闭合时，判断各灯泡的工作状态，是否被短路，进而确定发光的灯泡和L₃两端的电压。
【解析】
1. 当开关S闭合，S₁、S₂断开时：电流从电源正极出发，依次经过灯泡L₂、L₃，再经开关S回到电源负极，形成通路；灯泡L₁所在支路因S₁断开，处于断路状态，无电流通过。因此能发光的灯泡是L₂、L₃。
2. 当开关S、S₁、S₂都闭合时：电流从电源正极出发，分为两条支路，一条经S₁、L₁回到负极，另一条经L₂回到负极，形成并联电路；此时灯泡L₃所在支路因S₂闭合，电流直接通过S₂的导线，L₃被短路，无电流通过，因此L₃两端电压为0V。所以能发光的灯泡是L₁、L₂，L₃两端电压为0V。
【答案】
L₂、L₃；L₁、L₂；0
【知识点】
串联电路、并联电路、短路
【点评】
本题通过不同开关状态考查电路连接方式的判断，核心是分析电流路径，区分通路、断路和短路，是初中电路分析的基础题型，需学生掌握基本电路规律。
【难度系数】
0.5
要解决本题，需分两种开关状态分析电路的电流路径：①当S闭合，S₁、S₂断开时，判断哪些灯泡的支路为通路；②当S、S₁、S₂都闭合时，判断各灯泡的工作状态，是否被短路，进而确定发光的灯泡和L₃两端的电压。
【解析】
1. 当开关S闭合，S₁、S₂断开时：电流从电源正极出发，依次经过灯泡L₂、L₃，再经开关S回到电源负极，形成通路；灯泡L₁所在支路因S₁断开，处于断路状态，无电流通过。因此能发光的灯泡是L₂、L₃。
2. 当开关S、S₁、S₂都闭合时：电流从电源正极出发，分为两条支路，一条经S₁、L₁回到负极，另一条经L₂回到负极，形成并联电路；此时灯泡L₃所在支路因S₂闭合，电流直接通过S₂的导线，L₃被短路，无电流通过，因此L₃两端电压为0V。所以能发光的灯泡是L₁、L₂，L₃两端电压为0V。
【答案】
L₂、L₃；L₁、L₂；0
【知识点】
串联电路、并联电路、短路
【点评】
本题通过不同开关状态考查电路连接方式的判断，核心是分析电流路径，区分通路、断路和短路，是初中电路分析的基础题型，需学生掌握基本电路规律。
【难度系数】
0.5

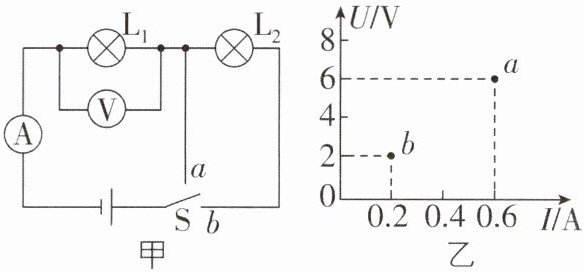

5[2026江西九江调研,偏难]如图甲所示的电路中,电源电压恒定不变。当开关S由接a转到接b时,电压表和电流表的示数变化如图乙所示,则电源电压是
刷素养 走向重高
6
V;开关S接b时,通过灯$\mathrm{L}_1$的电流是0.2
A,灯$\mathrm{L}_2$两端的电压是4
V。刷素养 走向重高
答案
5.6 0.2 4 【解析】由电路图可知,当S接a时,电路为$\mathrm{L}_1$的简单电路,电压表测电源电压,由图乙可知,电源电压$U=6\ \mathrm{V}$;开关S接b时,两灯泡串联,由图乙可知,通过灯$\mathrm{L}_1$的电流是0.2 A,灯$\mathrm{L}_1$两端的电压$U_1=2\ \mathrm{V}$,由串联电路的电压规律可得,灯$\mathrm{L}_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
解析
【分析】
首先分析电路结构：开关S接a时，电路为$\mathrm{L}_1$的简单电路，电压表测量电源电压，电流表测电路电流；开关S接b时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，电流表测串联电路的电流。结合图乙的U-I图像，对应两种开关状态的电压、电流数据，利用串联电路的电压规律即可求解。
【解析】
1. 当开关S接a时，电路为$\mathrm{L}_1$的简单电路，电压表测电源电压，由图乙中a点（$I=0.6\ \mathrm{A}$，$U=6\ \mathrm{V}$）可知，电源电压$U=6\ \mathrm{V}$；
2. 当开关S接b时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中电流处处相等，由图乙中b点（$I=0.2\ \mathrm{A}$，$U_1=2\ \mathrm{V}$）可知，此时电路电流为$0.2\ \mathrm{A}$，即通过灯$\mathrm{L}_1$的电流为$0.2\ \mathrm{A}$；
3. 根据串联电路电压规律（总电压等于各部分电压之和），灯$\mathrm{L}_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
【答案】
6；0.2；4
【知识点】
串联电路电压规律、电路分析、欧姆定律
【点评】
本题结合电路结构与U-I图像考查串联电路特点，关键是明确开关不同位置的电路连接方式，准确读取图像数据，难度中等偏上，需学生具备基础电路分析能力。
【难度系数】
0.5
首先分析电路结构：开关S接a时，电路为$\mathrm{L}_1$的简单电路，电压表测量电源电压，电流表测电路电流；开关S接b时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，电流表测串联电路的电流。结合图乙的U-I图像，对应两种开关状态的电压、电流数据，利用串联电路的电压规律即可求解。
【解析】
1. 当开关S接a时，电路为$\mathrm{L}_1$的简单电路，电压表测电源电压，由图乙中a点（$I=0.6\ \mathrm{A}$，$U=6\ \mathrm{V}$）可知，电源电压$U=6\ \mathrm{V}$；
2. 当开关S接b时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中电流处处相等，由图乙中b点（$I=0.2\ \mathrm{A}$，$U_1=2\ \mathrm{V}$）可知，此时电路电流为$0.2\ \mathrm{A}$，即通过灯$\mathrm{L}_1$的电流为$0.2\ \mathrm{A}$；
3. 根据串联电路电压规律（总电压等于各部分电压之和），灯$\mathrm{L}_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
【答案】
6；0.2；4
【知识点】
串联电路电压规律、电路分析、欧姆定律
【点评】
本题结合电路结构与U-I图像考查串联电路特点，关键是明确开关不同位置的电路连接方式，准确读取图像数据，难度中等偏上，需学生具备基础电路分析能力。
【难度系数】
0.5

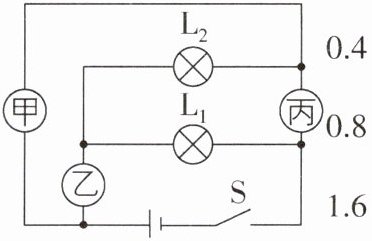

6 核心素养 科学思维 [偏难]如图所示电路，开关S闭合，规格相同的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光，图中甲、乙、丙为电表，粗心的小超在读数时只在纸上记录了一些数字：0.4、0.8、1.6，则下列说法中正确的是 (
A.$\mathrm{L}_1$和$\mathrm{L}_2$串联时，甲、乙、丙示数可能分别为0.8 A、1.6 V、0.4 V
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联时，甲、乙、丙示数可能分别为0.4 V、1.6 A、0.8 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联时，电路中的电流可能为0.4 A，$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压可能均为1.6 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$并联时，电源电压可能为0.4 V，通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流可能为0.8 A和1.6 A
B
)A.$\mathrm{L}_1$和$\mathrm{L}_2$串联时，甲、乙、丙示数可能分别为0.8 A、1.6 V、0.4 V
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联时，甲、乙、丙示数可能分别为0.4 V、1.6 A、0.8 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联时，电路中的电流可能为0.4 A，$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压可能均为1.6 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$并联时，电源电压可能为0.4 V，通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流可能为0.8 A和1.6 A
答案
6.B 【解析】两灯泡串联时,电路中的电流只有一条路径,电流从电源的正极出发,依次经甲电表、灯泡$\mathrm{L}_2$、灯泡$\mathrm{L}_1$、开关回到电源的负极,则甲为电流表测电路中的电流,乙为电压表测$\mathrm{L}_2$两端的电压,丙为电压表测电源的电压,因为串联电路中各处的电流相等,且两灯泡规格相同,它们两端的电压相等,电源的电压是$\mathrm{L}_2$两端电压的2倍,即丙的示数是乙示数的2倍,由题中数据可知三个电表的示数有两种情况:①丙的示数为1.6 V,乙的示数为0.8 V,则甲的示数为0.4 A,$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压均为0.8 V;②丙的示数为0.8 V,乙的示数为0.4 V,则甲的示数为1.6 A,$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压均为0.4 V,故A、C错误。两灯泡并联时,电路中电流有两条路径,电流从电源的正极出发,经乙电表后分支,一支经灯泡$\mathrm{L}_1$、开关回到电源的负极,一支经灯泡$\mathrm{L}_2$、丙电表、开关回到电源的负极,则甲为电压表测电源的电压,乙为电流表测干路电流,丙为电流表测$\mathrm{L}_2$支路的电流,因为并联电路中各支路两端的电压相等,通过两灯泡的电流相等,干路电流是$\mathrm{L}_2$支路电流的2倍,由题中数据可知三个电表的示数有两种情况:①乙的示数为1.6 A,丙的示数为0.8 A,则甲的示数为0.4 V,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流均为0.8 A;②乙的示数为0.8 A,丙的示数为0.4 A,则甲的示数为1.6 V,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流均为0.4 A,故B正确,D错误。
解析
【分析】
要解决此题，需先明确电路中$\mathrm{L}_1$、$\mathrm{L}_2$串联或并联时，甲、乙、丙电表的类型（电流表串联测电流，电压表并联测电压），再结合串并联电路的电流、电压规律，分析三个电表的示数关系，逐一判断选项。
步骤1：判断串联时的电表作用及示数关系。串联时电流路径唯一，甲为电流表（测电路电流），乙为电压表（测$\mathrm{L}_2$两端电压），丙为电压表（测电源电压）。因两灯规格相同，串联时电流相等、电压相等，电源电压是$\mathrm{L}_2$两端电压的2倍，即丙的示数=2×乙的示数，甲的示数为电路电流，与电压无此倍数关系。
步骤2：判断并联时的电表作用及示数关系。并联时电流有两条路径，乙为电流表（测干路电流），丙为电流表（测$\mathrm{L}_2$支路电流），甲为电压表（测电源电压）。因两灯规格相同，并联时各支路电压相等、电流相等，干路电流是$\mathrm{L}_2$支路电流的2倍，即乙的示数=2×丙的示数，甲的示数等于电源电压。
步骤3：结合给出的0.4、0.8、1.6三个数据，验证各选项是否符合串并联的规律。
【解析】
情况1：$\mathrm{L}_1$和$\mathrm{L}_2$串联
串联时电流路径：电源正极→甲→$\mathrm{L}_2$→$\mathrm{L}_1$→开关→电源负极，因此：
甲为电流表，测电路电流；
乙为电压表，测$\mathrm{L}_2$两端电压；
丙为电压表，测电源电压。
根据串联电路规律：各处电流相等，两灯规格相同则两端电压相等，电源电压=2×$\mathrm{L}_2$两端电压，即丙的示数=2×乙的示数。
结合数据，可能的示数组合：①丙=1.6V，乙=0.8V，甲=0.4A；②丙=0.8V，乙=0.4V，甲=1.6A。
分析选项A：串联时甲0.8A、乙1.6V、丙0.4V，丙≠2×乙，不符合规律，错误；
分析选项C：串联时电流0.4A，两灯电压均为1.6V，则电源电压需为3.2V，与丙测电源电压的规律矛盾，错误。
情况2：$\mathrm{L}_1$和$\mathrm{L}_2$并联
并联时电流路径：电源正极→乙→分支，一支经$\mathrm{L}_1$→开关，另一支经$\mathrm{L}_2$→丙→开关→电源负极，因此：
甲为电压表，测电源电压；
乙为电流表，测干路电流；
丙为电流表，测$\mathrm{L}_2$支路电流。
根据并联电路规律：各支路电压相等，两灯规格相同则支路电流相等，干路电流=2×$\mathrm{L}_2$支路电流，即乙的示数=2×丙的示数，甲的示数=电源电压。
结合数据，可能的示数组合：①乙=1.6A，丙=0.8A，甲=0.4V；②乙=0.8A，丙=0.4A，甲=1.6V。
分析选项B：并联时甲0.4V、乙1.6A、丙0.8A，符合上述①的组合，正确；
分析选项D：并联时电源0.4V，通过两灯电流0.8A和1.6A，干路电流应为0.8+1.6=2.4A，与乙测干路电流的规律矛盾，错误。
综上，正确选项为B。
【答案】
B
【知识点】
串联电路电流电压规律；并联电路电流电压规律；电表的使用
【点评】
本题需先根据串并联电路特点判断电表类型，再结合串并联电路的电流、电压规律分析示数关系，对学生的电路分析能力要求较高，需理清电流路径和电表作用，避免混淆电表类型。
【难度系数】
0.3
要解决此题，需先明确电路中$\mathrm{L}_1$、$\mathrm{L}_2$串联或并联时，甲、乙、丙电表的类型（电流表串联测电流，电压表并联测电压），再结合串并联电路的电流、电压规律，分析三个电表的示数关系，逐一判断选项。
步骤1：判断串联时的电表作用及示数关系。串联时电流路径唯一，甲为电流表（测电路电流），乙为电压表（测$\mathrm{L}_2$两端电压），丙为电压表（测电源电压）。因两灯规格相同，串联时电流相等、电压相等，电源电压是$\mathrm{L}_2$两端电压的2倍，即丙的示数=2×乙的示数，甲的示数为电路电流，与电压无此倍数关系。
步骤2：判断并联时的电表作用及示数关系。并联时电流有两条路径，乙为电流表（测干路电流），丙为电流表（测$\mathrm{L}_2$支路电流），甲为电压表（测电源电压）。因两灯规格相同，并联时各支路电压相等、电流相等，干路电流是$\mathrm{L}_2$支路电流的2倍，即乙的示数=2×丙的示数，甲的示数等于电源电压。
步骤3：结合给出的0.4、0.8、1.6三个数据，验证各选项是否符合串并联的规律。
【解析】
情况1：$\mathrm{L}_1$和$\mathrm{L}_2$串联
串联时电流路径：电源正极→甲→$\mathrm{L}_2$→$\mathrm{L}_1$→开关→电源负极，因此：
甲为电流表，测电路电流；
乙为电压表，测$\mathrm{L}_2$两端电压；
丙为电压表，测电源电压。
根据串联电路规律：各处电流相等，两灯规格相同则两端电压相等，电源电压=2×$\mathrm{L}_2$两端电压，即丙的示数=2×乙的示数。
结合数据，可能的示数组合：①丙=1.6V，乙=0.8V，甲=0.4A；②丙=0.8V，乙=0.4V，甲=1.6A。
分析选项A：串联时甲0.8A、乙1.6V、丙0.4V，丙≠2×乙，不符合规律，错误；
分析选项C：串联时电流0.4A，两灯电压均为1.6V，则电源电压需为3.2V，与丙测电源电压的规律矛盾，错误。
情况2：$\mathrm{L}_1$和$\mathrm{L}_2$并联
并联时电流路径：电源正极→乙→分支，一支经$\mathrm{L}_1$→开关，另一支经$\mathrm{L}_2$→丙→开关→电源负极，因此：
甲为电压表，测电源电压；
乙为电流表，测干路电流；
丙为电流表，测$\mathrm{L}_2$支路电流。
根据并联电路规律：各支路电压相等，两灯规格相同则支路电流相等，干路电流=2×$\mathrm{L}_2$支路电流，即乙的示数=2×丙的示数，甲的示数=电源电压。
结合数据，可能的示数组合：①乙=1.6A，丙=0.8A，甲=0.4V；②乙=0.8A，丙=0.4A，甲=1.6V。
分析选项B：并联时甲0.4V、乙1.6A、丙0.8A，符合上述①的组合，正确；
分析选项D：并联时电源0.4V，通过两灯电流0.8A和1.6A，干路电流应为0.8+1.6=2.4A，与乙测干路电流的规律矛盾，错误。
综上，正确选项为B。
【答案】
B
【知识点】
串联电路电流电压规律；并联电路电流电压规律；电表的使用
【点评】
本题需先根据串并联电路特点判断电表类型，再结合串并联电路的电流、电压规律分析示数关系，对学生的电路分析能力要求较高，需理清电流路径和电表作用，避免混淆电表类型。
【难度系数】
0.3
