一、滑动变阻器
1. 原理:实验室中常用的滑动变阻器是通过改变接入电路中的来改变电阻的。
2. 滑动变阻器在电路图中的符号是“”。
3. 使用方法
(1)将滑动变阻器连入电路中时,接线柱应采取“”的接法。
(2)闭合开关前,应将滑动变阻器的滑片调到处。
(3)一般情况下,滑动变阻器与所调节的用电器串联。
4. 在电路中的作用
(1)保护电路,防止电路中的过大,损坏电表或其他用电器。
(2)调节电路中的,改变其他用电器两端的。

1. 电阻丝
2. 滑动变阻器电路图符号
3.(1) 一上一下
(2) 阻值最大
4.(1) 电流
(2) 电流 电压

【分析】
本题考查滑动变阻器的基础知识点，需回忆滑动变阻器的原理、电路图符号、使用方法及电路中的作用，对应题目空缺处逐一填写即可。
【解析】
1. 滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻，故依次填电阻丝、长度；
2. 滑动变阻器在电路图中的符号为规定的标准符号；
3. 使用时，接线柱需采取“一上一下”的接法，闭合开关前滑片应调到阻值最大处；
4. 滑动变阻器可保护电路，防止电流过大，还能调节电路中的电流，改变其他用电器两端的电压。
【答案】
1. 电阻丝；长度 2. 滑动变阻器电路图符号 3.(1) 一上一下；(2) 阻值最大 4.(1) 电流；(2) 电流；电压
【知识点】
滑动变阻器原理、滑动变阻器使用、滑动变阻器作用
【点评】
本题为滑动变阻器的基础识记类题目，考查核心知识点，难度较低，适合巩固基础。
【难度系数】
0.9

二、电阻箱
电阻箱是一种可以调节电阻大小，还能显示的变阻器。

电阻阻值

【分析】要解决该问题，需明确电阻箱与普通滑动变阻器的差异：滑动变阻器仅能调节电阻大小，无法直接显示接入的电阻值；而电阻箱除调节电阻大小外，还可通过刻度盘直接显示接入电路的电阻阻值，据此可确定答案。
【解析】电阻箱是特殊的变阻器，它既可以调节接入电路的电阻大小，又能通过自身的刻度标识直接显示接入电路的电阻阻值，这是电阻箱区别于滑动变阻器的核心特点。
【答案】电阻阻值
【知识点】电阻箱、变阻器
【点评】本题属于基础概念识记题，考查对电阻箱基本功能的掌握，难度较低，需准确区分电阻箱与滑动变阻器的不同特性。
【难度系数】0.9

三、变阻器应用

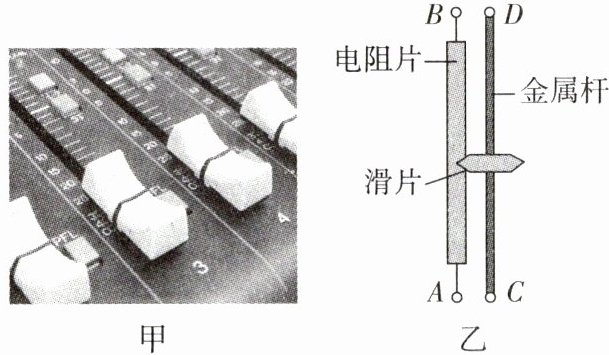

问题探究:如图甲所示,在调音台上有一些上下滑动的推拉杆,它其实是一种拉杆式变阻器,其结构如图乙所示。若将拉杆式变阻器的A、C两接线柱接入电路,当滑片向下移动时,拉杆式变阻器的电阻如何变化?

变小

【分析】要判断变阻器接入电路的电阻变化，需结合滑动变阻器的工作原理分析：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，首先确定接入A、C接线柱时，接入电路的电阻丝段，再分析滑片移动时该段电阻丝的长度变化，进而判断电阻变化。
【解析】当将A、C两接线柱接入电路时，电流路径为：从接线柱A流入，经过电阻片上A到滑片的部分，再通过金属杆、接线柱C流出，因此接入电路的电阻丝是电阻片上A与滑片之间的部分。当滑片向下移动时，A到滑片之间的电阻丝长度变短；根据电阻的决定因素，在电阻丝的材料、横截面积不变时，导体长度越短，电阻越小，所以拉杆式变阻器接入电路的电阻变小。
【答案】变小
【知识点】滑动变阻器原理；影响电阻大小的因素
【点评】本题考查滑动变阻器的实际应用，核心是判断接入电路的电阻丝长度，属于基础题，掌握滑动变阻器的工作原理即可解答。
【难度系数】0.6

[典例1]有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”字样，下列关于这个滑动变阻器的说法中，正确的是（）
①铭牌的含义是：连入电路中的最小值是20 Ω，允许通过的最小电流是1 A ②铭牌的含义是：连入电路中的最大值是20 Ω，允许通过的最大电流是1 A ③若要滑片P向右移动时滑动变阻器的阻值变大，应该把A、C两个接线柱接入电路 ④若要滑片P向右移动时滑动变阻器的阻值变大，应该把B、C两个接线柱接入电路


A.②④
B.①③
C.②③
D.①④

C

【分析】
首先明确滑动变阻器铭牌的含义：铭牌上的“20Ω”是滑动变阻器连入电路的最大阻值，“1A”是允许通过的最大电流；其次，滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线需遵循“一上一下”原则，接入电阻大小由下方接线柱决定：滑片远离下方接线柱时，接入电阻变大，靠近时变小。据此逐一分析各说法。
【解析】
1. 铭牌含义分析：滑动变阻器铭牌“20Ω 1A”，“20Ω”表示最大阻值为20Ω，“1A”表示允许通过的最大电流为1A，因此①错误，②正确。
2. 接线与电阻变化分析：要使滑片P向右移动时阻值变大，需接入电路的电阻丝长度变长，即下方接线柱应接A（滑片右移时，离A更远，电阻丝变长），上方接线柱接C或D均可。若接A、C，符合要求，③正确；若接B、C，下方接线柱为B，滑片右移时离B更近，电阻丝变短，阻值变小，④错误。综上，正确的是②③，对应选项C。
【答案】
C
【知识点】
滑动变阻器铭牌含义、滑动变阻器的使用
【点评】
本题考查滑动变阻器的基础知识点，是电学实验的核心考点，需牢记铭牌意义和接线规则，题目难度适中，属于基础题。
【难度系数】
0.6
