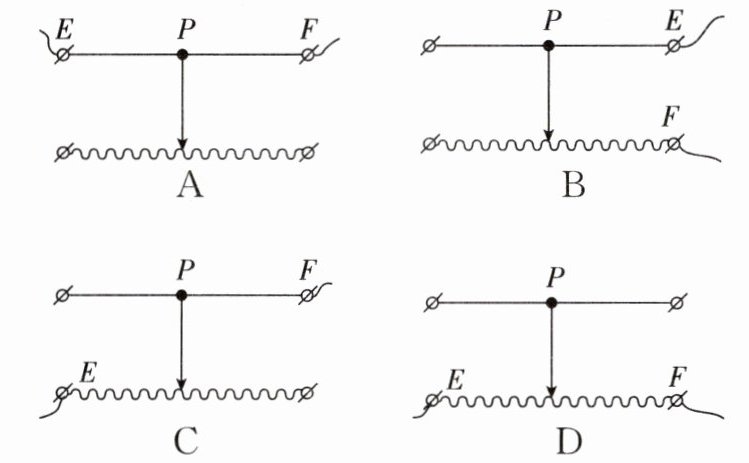

[变式]（2025成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（）

B

【分析】
要解决这道题，需明确滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接线时需“一上一下”连接；灯泡亮度由电路电流决定，电流越小灯泡越暗。题目要求滑片P向左滑动时灯泡变暗，说明此时电路电流变小，滑动变阻器接入电阻变大，因此滑片左移时，接入电路的电阻丝长度需变长，对应滑动变阻器的下接线柱应接右端（这样滑片左移，离右端下接线柱越远，接入电阻丝越长，电阻越大），上接线柱任意连接即可，据此判断符合要求的选项。
【解析】
1. 滑动变阻器接线规则：必须“一上一下”接线，不能同时接上面两个或下面两个接线柱。
2. 灯泡变暗的原理：电路中电流减小，根据欧姆定律，电源电压不变时，总电阻增大，因此滑动变阻器接入电路的电阻需变大。
3. 滑片移动与电阻变化的关系：当滑片P向左滑动时，接入电阻变大，说明接入电路的电阻丝是滑片到下接线柱的部分，因此下接线柱应接滑动变阻器的右端，上接线柱接左端或右端均可，符合该条件的是选项B。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律的应用
【点评】
本题考查滑动变阻器的正确使用，是电学基础题型，需掌握滑动变阻器接线规则及滑片移动时电阻变化的判断，结合灯泡亮度与电流的关系即可解答，难度适中。
【难度系数】
0.6

[典例2]如图所示是实验室里用的电阻箱，使用时，调节四个旋钮就能得到Ω范围之间的任意整数阻值。图中所示电阻箱的示数是Ω，合MΩ。

1. 0～9 999 2. 2 098 3. 2.098×10^-3

【分析】
要解决电阻箱的问题，需明确电阻箱的读数规则：电阻箱的四个旋钮对应不同倍率（×1000、×100、×10、×1），每个旋钮上的数字乘以对应倍率后相加，即为电阻箱的示数。每个旋钮的数字范围是0~9，由此可确定阻值范围；读数时需准确读取每个旋钮对准的数字，再结合倍率求和，最后完成电阻单位换算。
【解析】
1. 确定阻值范围：四个旋钮的倍率分别为×1000、×100、×10、×1，每个旋钮数字为0~9，因此最小阻值为0Ω，最大阻值为$9×1000 + 9×100 + 9×10 + 9×1 = 9999Ω$，故阻值范围是0～9999Ω。
2. 计算电阻箱示数：×1000旋钮对准数字2，贡献$2×1000 = 2000Ω$；×100旋钮对准数字0，贡献$0×100 = 0Ω$；×10旋钮对准数字9，贡献$9×10 = 90Ω$；×1旋钮对准数字8，贡献$8×1 = 8Ω$。总示数为$2000 + 0 + 90 + 8 = 2098Ω$。
3. 单位换算：因为$1MΩ = 10^6Ω$，所以$2098Ω = 2098÷10^6 = 2.098×10^{-3}MΩ$。
【答案】
0～9999；2098；2.098×10^-3
【知识点】
电阻箱读数、电阻单位换算
【点评】
本题考查电阻箱的基本读数方法和单位换算，核心是掌握“数字×对应倍率求和”的规则，单位换算需牢记进率（1MΩ=10^6Ω），属于基础应用题型。
【难度系数】
0.3

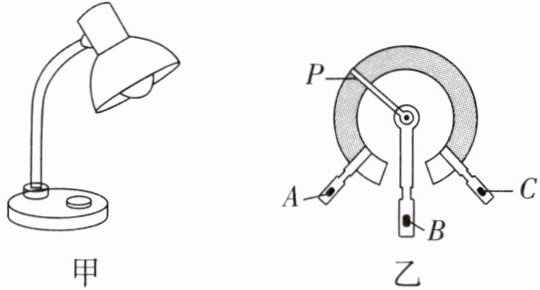

[典例3]如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的变阻器如图乙所示，它是通过改变接入电路中的电阻丝的来改变阻值大小的；当B、C端接入电路时，想要将台灯的亮度调亮一些，应时针旋转滑片P。

1. 长度 2. 顺

【分析】
要解答本题，需明确滑动变阻器的工作原理：滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路电流，调节用电器的亮度。观察图乙，当B、C端接入电路时，接入电路的电阻是滑片P到C之间的碳膜电阻；要让台灯亮度调亮，需增大电路电流，根据欧姆定律，应减小接入电阻，即缩短接入电阻的长度，因此需让滑片P向C端移动，对应顺时针旋转滑片P。
【解析】
滑动变阻器的工作原理是改变接入电路中电阻丝的长度来改变电阻大小，从而调节电路电流，实现亮度调节。当B、C端接入电路时，接入电路的电阻为滑片P与C之间的碳膜电阻；要使台灯亮度调亮，需增大电路电流，由欧姆定律I=U/R可知，电源电压不变时，减小接入电阻可增大电流，因此需缩短接入电阻的长度，即让滑片P向C端移动，对应顺时针旋转滑片P。
【答案】
长度；顺
【知识点】
滑动变阻器原理、电阻影响因素
【点评】
本题结合生活中的调光台灯考查滑动变阻器的应用，将物理知识与实际生活结合，考查学生对滑动变阻器工作原理的理解，属于基础题，难度不大。
【难度系数】
0.5

1. 实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的 （）

A.长度
B.材料
C.温度
D.横截面积

1. A

【分析】这道题考查滑动变阻器的工作原理，解题时需明确滑动变阻器的变阻机制：滑动变阻器通过改变接入电路的电阻丝长度来调整电阻，进而改变电路特性，需逐一分析选项排除错误内容。
【解析】滑动变阻器的工作原理是移动滑片，改变接入电路中电阻线的长度，以此改变接入电路的电阻大小，实现变阻功能。选项B：滑动变阻器电阻线的材料是固定的，无法改变；选项C：温度变化不是滑动变阻器可控的变阻方式；选项D：电阻线的横截面积是固定的，不能改变。因此正确答案为A。
【答案】A
【知识点】滑动变阻器的工作原理
【点评】本题属于电学基础题，直接考查滑动变阻器的核心变阻原理，侧重对基础知识的识记与理解，难度较低，是巩固电学入门知识点的典型题目。
【难度系数】0.9

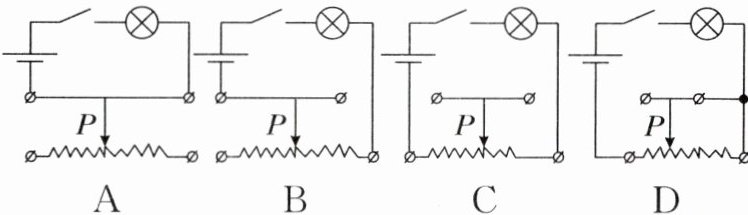

2. 如图所示的四种接法中，滑片向左移动时，灯泡由亮变暗的是（）

2. B

【分析】要判断滑片向左移动时灯泡由亮变暗，需明确：灯泡变暗说明电路中电流变小，滑动变阻器接入电路的电阻需变大。滑动变阻器的正确接法是“一上一下”接线，接入电路的电阻丝由下方接线柱决定，滑片远离下方接线柱时接入电阻变大，靠近则变小。逐一分析各选项：
1. 选项A：滑动变阻器接下方两个接线柱，相当于定值电阻，滑片移动时电阻不变，电路电流不变，灯泡亮度不变，不符合要求；
2. 选项B：滑动变阻器接左下和右上接线柱，滑片向左移动时，远离下方接线柱，接入的电阻丝变长，电阻变大，电路电流变小，灯泡变暗，符合要求；
3. 选项C：滑动变阻器接左上和右下接线柱，滑片向左移动时，靠近下方接线柱，接入的电阻丝变短，电阻变小，电流变大，灯泡变亮，不符合要求；
4. 选项D：滑动变阻器接上方两个接线柱，接入电阻为0，滑片移动时电阻不变，灯泡亮度不变，不符合要求。
【解析】根据滑动变阻器的工作原理和欧姆定律分析：灯泡亮度由实际功率决定，电路中电流越小，灯泡实际功率越小，亮度越暗。
A选项：滑动变阻器接下两接线柱，电阻不变，电流不变，灯泡亮度不变，排除；
B选项：滑动变阻器接左下、右上接线柱，滑片左移时接入电阻变大，电流变小，灯泡变暗，符合题意；
C选项：滑动变阻器接左上、右下接线柱，滑片左移时接入电阻变小，电流变大，灯泡变亮，排除；
D选项：滑动变阻器接上两接线柱，电阻为0，电流不变，灯泡亮度不变，排除。
【答案】B
【知识点】滑动变阻器的使用、电路动态分析、欧姆定律
【点评】本题考查滑动变阻器的接线规则及电路动态分析，需掌握滑动变阻器“一上一下”的接线原则，理解电阻变化对电流和灯泡亮度的影响，属于基础题型。
【难度系数】0.5

3.（2026 成都温江区模拟）旋钮滑片
物理实践活动小组利用旋钮变阻器自制了一款调光灯。如图所示，图中 O、E、F、M、N 为接线柱。


A.变阻器正确接入电路后与小灯泡并联
B.变阻器通过改变电阻丝的横截面积改变自身电阻
C.分别连接 ME、NO，闭合开关，顺时针旋转滑片，灯泡变亮
D.分别连接 MO、NF，闭合开关，逆时针旋转滑片，灯泡变暗

D

【分析】
本题考查旋钮变阻器在调光灯中的应用，需先明确旋钮变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，进而改变电路电流影响灯泡亮度。需逐一分析各选项中变阻器的连接方式及电阻变化对灯泡亮度的影响，判断选项正误。
【解析】
旋钮变阻器的工作原理是改变接入电路的电阻丝长度来改变电阻，从而调节电路电流，实现调光。
选项A：变阻器若与小灯泡并联，小灯泡两端电压等于电源电压，亮度不会随变阻器变化，无法调光灯，因此变阻器应与灯泡串联，A错误；
选项B：变阻器是通过改变接入电路的电阻丝长度改变电阻，而非改变电阻丝的横截面积，B错误；
选项C：连接ME、NO时，接入电路的是E到滑片的电阻丝；顺时针旋转滑片，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，C错误；
选项D：连接MO、NF时，接入电路的是F到滑片的电阻丝；逆时针旋转滑片，接入的电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，D正确。
【答案】
D
【知识点】
滑动变阻器原理、电路连接、欧姆定律
【点评】
本题结合实际调光灯场景考查滑动变阻器的应用，核心是明确变阻器接入电路的电阻丝长度变化，进而判断电流与灯泡亮度的变化，需仔细分析各选项的电路连接情况，难度适中。
【难度系数】
0.5

4. 如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是（）

A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源

4. D

【分析】首先明确电路结构：开关闭合后，滑动变阻器与灯泡并联，电流表测干路电流，电压表测电源电压。当滑动变阻器滑片移到最下端时，滑动变阻器接入电路的电阻变为0，相当于导线，此时灯泡被短路，电路形成电源短路，干路电流会急剧增大，据此分析各元件的工作状态。
【解析】当滑动变阻器滑片移到最下端时，滑动变阻器接入电路的电阻为0，相当于导线，导致并联的灯泡被短路，整个电路发生电源短路。此时电路中的电流极大，干路的电流表会因电流过大而烧坏，电源也会因短路电流过大而损坏；而灯泡被短路，无电流通过，不会烧坏；电压表并联在电源两端，电源短路时其两端电压几乎为0，不会烧坏。因此会烧坏电流表和电源。
【答案】D
【知识点】电路短路、并联电路特点、电流表使用
【点评】本题考查电路故障分析，核心是判断滑动变阻器滑片移动时的电路连接情况，明确电源短路的危害，需要学生掌握并联电路和短路的相关知识，属于基础电路分析题。
【难度系数】0.3

5. 如图所示，A为导线，BM、CN为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L亮度不变，开关S（）

A.只能接A
B.只能接B
C.只能接C
D.接B、C都可以

5. D

【分析】要使灯泡L亮度不变，需保证电路中电流不变，电源电压一定，根据欧姆定律$I=\frac{U}{R}$，电路总电阻应保持不变。需分析开关S接不同接线柱时，接入电路的电阻丝总长度的变化：当S接B或C时，滑片P向左移动时，接入电路的两段电阻丝长度之和不变（因BM、CN是相同的电阻丝，滑片移动时一段长度减少的量等于另一段增加的量），总电阻不变，电流不变，灯泡亮度不变；若接A，接入的是导线，电阻几乎为0，不符合题意的核心要求，故排除。
【解析】电源电压U不变，灯泡亮度由电流决定，要亮度不变则电流I不变，由$I=\frac{U}{R}$知总电阻R需不变。
1. 当S接A时，接入电路的是导线，电阻为0，电路中只有灯泡，滑片移动不改变电阻，但此情况不符合选项逻辑，不是正确选项；
2. 当S接B时，电流路径为：电源正极→L→S→B→BM电阻丝→P→CN电阻丝→N→电源负极，接入的电阻是BP段（BM上）和PN段（CN上）的电阻之和。因BM、CN是相同电阻丝，滑片P左移时，BP长度减小，PN长度增大，且BP+PN的总长度固定，故总电阻不变，电流不变，亮度不变；
3. 当S接C时，电流路径为：电源正极→L→S→C→CN电阻丝→P→BM电阻丝→M→电源负极，接入的电阻是PC段（CN上）和PM段（BM上）的电阻之和。滑片P左移时，PC长度增大，PM长度减小，PC+PM的总长度固定，总电阻不变，电流不变，亮度不变。
因此开关S接B、C都可以，答案为D。
【答案】D
【知识点】欧姆定律、电路分析、滑动变阻器原理
【点评】本题结合滑动变阻器的工作原理，通过分析接入电路的电阻丝总长度变化，结合欧姆定律判断电流变化，需理清不同开关接线时的电流路径，考查电路分析能力，难度适中。
