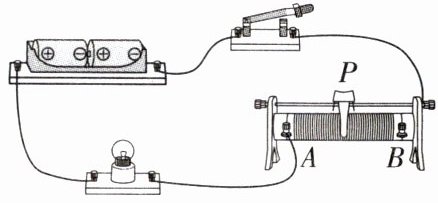

6.（2026泸州校级模拟）如图为小明同学设计的调光灯模拟实验电路图。开关闭合前，滑动变阻器的滑片P应移到
B
（选填“A”或“B”）端；使用过程中要使灯泡变亮，滑片P应向A
（选填“A”或“B”）端移动；滑动变阻器原理是通过改变连入电路的电阻丝的长度
改变电阻。答案
6. B A 长度
解析
【分析】
要解决这道题，需掌握滑动变阻器的使用规则和原理：①开关闭合前，滑动变阻器要调至最大阻值处，保护电路；②灯泡变亮意味着电路电流变大，需减小总电阻，结合滑动变阻器接入的电阻丝段判断滑片移动方向；③滑动变阻器的原理是改变接入电阻丝的长度改变电阻。首先看电路图，滑动变阻器接的是A端下接线柱，接入的电阻丝是AP段，据此分析各空。
【解析】
1. 开关闭合前，滑动变阻器应调到最大阻值处，避免电路电流过大损坏元件。由图可知，滑动变阻器接入电路的是A端下接线柱，当滑片P在B端时，接入电路的电阻丝长度最长，电阻最大，因此滑片应移到B端。
2. 灯泡变亮，说明电路中电流变大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变时，需减小电路总电阻。滑动变阻器接入的是AP段电阻丝，当滑片向A端移动时，AP段电阻丝长度变短，接入电阻变小，电路电流变大，灯泡变亮，因此滑片应向A端移动。
3. 滑动变阻器的工作原理是通过改变连入电路中电阻丝的长度来改变电阻，从而调节电路中的电流。
【答案】
B；A；长度
【知识点】
滑动变阻器的使用；滑动变阻器的原理
【点评】
本题考查滑动变阻器的基础应用，是电学实验中的核心知识点，需熟练掌握滑动变阻器的接线方法、阻值变化判断及工作原理，难度较低，属于基础题。
【难度系数】
0.7
要解决这道题，需掌握滑动变阻器的使用规则和原理：①开关闭合前，滑动变阻器要调至最大阻值处，保护电路；②灯泡变亮意味着电路电流变大，需减小总电阻，结合滑动变阻器接入的电阻丝段判断滑片移动方向；③滑动变阻器的原理是改变接入电阻丝的长度改变电阻。首先看电路图，滑动变阻器接的是A端下接线柱，接入的电阻丝是AP段，据此分析各空。
【解析】
1. 开关闭合前，滑动变阻器应调到最大阻值处，避免电路电流过大损坏元件。由图可知，滑动变阻器接入电路的是A端下接线柱，当滑片P在B端时，接入电路的电阻丝长度最长，电阻最大，因此滑片应移到B端。
2. 灯泡变亮，说明电路中电流变大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变时，需减小电路总电阻。滑动变阻器接入的是AP段电阻丝，当滑片向A端移动时，AP段电阻丝长度变短，接入电阻变小，电路电流变大，灯泡变亮，因此滑片应向A端移动。
3. 滑动变阻器的工作原理是通过改变连入电路中电阻丝的长度来改变电阻，从而调节电路中的电流。
【答案】
B；A；长度
【知识点】
滑动变阻器的使用；滑动变阻器的原理
【点评】
本题考查滑动变阻器的基础应用，是电学实验中的核心知识点，需熟练掌握滑动变阻器的接线方法、阻值变化判断及工作原理，难度较低，属于基础题。
【难度系数】
0.7

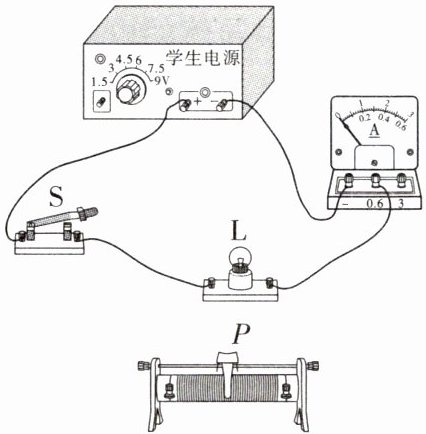

7.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路图补充完整。要求：闭合开关S后，向右移动滑动变阻器的滑片P的过程中，小灯泡L的亮度不变，电流表的示数变小。
答案

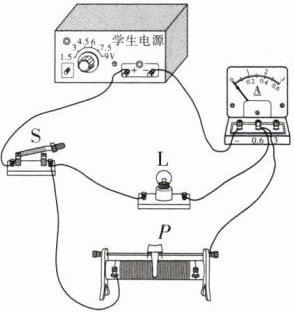

如图所示
解析
【分析】
要满足“闭合开关S后，向右移动滑动变阻器滑片P，小灯泡亮度不变，电流表示数变小”的要求，需明确：小灯泡亮度不变说明其两端电压和电流不变，因此小灯泡与滑动变阻器应并联；电流表示数变小说明滑动变阻器支路电流变小，即滑动变阻器接入电路的电阻变大。解题思路：1. 确定电路连接方式为并联，保证小灯泡独立工作；2. 滑动变阻器采用“一上一下”接线，要使滑片右移时电阻变大，需选择左下接线柱和右上接线柱，滑片右移时接入电阻丝变长，电阻增大；3. 补充导线时，将滑动变阻器左下接线柱接电源负极侧（开关左端），右上接线柱接电源正极侧（电流表0.6正接线柱），满足电流变化要求。
【解析】
1. 电路连接：小灯泡亮度不变，说明其两端电压始终等于电源电压，因此小灯泡与滑动变阻器并联，避免滑动变阻器电阻变化影响小灯泡工作状态。
2. 滑动变阻器接线：滑动变阻器需“一上一下”接线，向右移动滑片时电阻变大，选择左下接线柱和右上接线柱：左下接线柱接开关左端（电源负极侧），右上接线柱接电流表0.6接线柱（电源正极侧，电流表正接线柱），此时滑动变阻器接入电阻随滑片右移而增大，支路电流减小，电流表示数变小，符合题目要求。
【答案】
如图所示（对应补充后的电路图）
【知识点】
并联电路、滑动变阻器的使用
【点评】
本题考查电路补充连接，需结合滑动变阻器工作原理和并联电路特点分析，关键是理解小灯泡亮度不变的原因是并联，电流表示数变小对应滑动变阻器电阻变大，难度适中。
【难度系数】
0.5
要满足“闭合开关S后，向右移动滑动变阻器滑片P，小灯泡亮度不变，电流表示数变小”的要求，需明确：小灯泡亮度不变说明其两端电压和电流不变，因此小灯泡与滑动变阻器应并联；电流表示数变小说明滑动变阻器支路电流变小，即滑动变阻器接入电路的电阻变大。解题思路：1. 确定电路连接方式为并联，保证小灯泡独立工作；2. 滑动变阻器采用“一上一下”接线，要使滑片右移时电阻变大，需选择左下接线柱和右上接线柱，滑片右移时接入电阻丝变长，电阻增大；3. 补充导线时，将滑动变阻器左下接线柱接电源负极侧（开关左端），右上接线柱接电源正极侧（电流表0.6正接线柱），满足电流变化要求。
【解析】
1. 电路连接：小灯泡亮度不变，说明其两端电压始终等于电源电压，因此小灯泡与滑动变阻器并联，避免滑动变阻器电阻变化影响小灯泡工作状态。
2. 滑动变阻器接线：滑动变阻器需“一上一下”接线，向右移动滑片时电阻变大，选择左下接线柱和右上接线柱：左下接线柱接开关左端（电源负极侧），右上接线柱接电流表0.6接线柱（电源正极侧，电流表正接线柱），此时滑动变阻器接入电阻随滑片右移而增大，支路电流减小，电流表示数变小，符合题目要求。
【答案】
如图所示（对应补充后的电路图）
【知识点】
并联电路、滑动变阻器的使用
【点评】
本题考查电路补充连接，需结合滑动变阻器工作原理和并联电路特点分析，关键是理解小灯泡亮度不变的原因是并联，电流表示数变小对应滑动变阻器电阻变大，难度适中。
【难度系数】
0.5
8. 将两个滑动变阻器按
所示的方法连接，如果把a、b两根导线接入电路中，要使两个滑动变阻器接入电路中的总电阻最大，应将（
A.$ P_1 $放在最左端，$ P_2 $放在最右端
B.$ P_1 $放在最左端，$ P_2 $放在最左端
C.$ P_1 $放在最右端，$ P_2 $放在最左端
D.$ P_1 $放在最右端，$ P_2 $放在最右端
所示的方法连接，如果把a、b两根导线接入电路中，要使两个滑动变阻器接入电路中的总电阻最大，应将（A
）A.$ P_1 $放在最左端，$ P_2 $放在最右端
B.$ P_1 $放在最左端，$ P_2 $放在最左端
C.$ P_1 $放在最右端，$ P_2 $放在最左端
D.$ P_1 $放在最右端，$ P_2 $放在最右端
答案
8. A
解析
【分析】
要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，电阻丝越长，电阻越大。本题中两个滑动变阻器串联在a、b接入的电路中，总电阻等于两个变阻器接入电阻之和，因此要使总电阻最大，需让每个滑动变阻器接入的电阻都达到最大。
先分析左侧滑动变阻器：电流从a进入左侧变阻器的右下接线柱，经电阻丝到滑片P₁，再从右上接线柱流出到右侧变阻器，因此左侧变阻器接入的是“右下接线柱到P₁”的电阻丝，当P₁在最左端时，这段电阻丝最长，接入电阻最大。
再分析右侧滑动变阻器：电流从左侧变阻器流入右侧变阻器的左下接线柱，经电阻丝到滑片P₂，再从右上接线柱流出到b，因此右侧变阻器接入的是“左下接线柱到P₂”的电阻丝，当P₂在最右端时，这段电阻丝最长，接入电阻最大。
综上，总电阻最大时，P₁应在最左端，P₂应在最右端。
【解析】
两个滑动变阻器串联接入a、b电路，总电阻为两者接入电阻之和：
1. 左侧滑动变阻器：接入电路的电阻丝是右下接线柱与滑片P₁之间的部分，当P₁放在最左端时，该段电阻丝长度最长，接入电阻最大；
2. 右侧滑动变阻器：接入电路的电阻丝是左下接线柱与滑片P₂之间的部分，当P₂放在最右端时，该段电阻丝长度最长，接入电阻最大；
因此，总电阻最大时，P₁在最左端、P₂在最右端，对应选项A。
【答案】
A
【知识点】
滑动变阻器的原理、串联电路电阻
【点评】
本题考查滑动变阻器的使用，核心是明确滑动变阻器接入电路的电阻丝段，结合电阻与长度的关系分析，属于基础电路题，需掌握滑动变阻器的接线规则。
【难度系数】
0.3
要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，电阻丝越长，电阻越大。本题中两个滑动变阻器串联在a、b接入的电路中，总电阻等于两个变阻器接入电阻之和，因此要使总电阻最大，需让每个滑动变阻器接入的电阻都达到最大。
先分析左侧滑动变阻器：电流从a进入左侧变阻器的右下接线柱，经电阻丝到滑片P₁，再从右上接线柱流出到右侧变阻器，因此左侧变阻器接入的是“右下接线柱到P₁”的电阻丝，当P₁在最左端时，这段电阻丝最长，接入电阻最大。
再分析右侧滑动变阻器：电流从左侧变阻器流入右侧变阻器的左下接线柱，经电阻丝到滑片P₂，再从右上接线柱流出到b，因此右侧变阻器接入的是“左下接线柱到P₂”的电阻丝，当P₂在最右端时，这段电阻丝最长，接入电阻最大。
综上，总电阻最大时，P₁应在最左端，P₂应在最右端。
【解析】
两个滑动变阻器串联接入a、b电路，总电阻为两者接入电阻之和：
1. 左侧滑动变阻器：接入电路的电阻丝是右下接线柱与滑片P₁之间的部分，当P₁放在最左端时，该段电阻丝长度最长，接入电阻最大；
2. 右侧滑动变阻器：接入电路的电阻丝是左下接线柱与滑片P₂之间的部分，当P₂放在最右端时，该段电阻丝长度最长，接入电阻最大；
因此，总电阻最大时，P₁在最左端、P₂在最右端，对应选项A。
【答案】
A
【知识点】
滑动变阻器的原理、串联电路电阻
【点评】
本题考查滑动变阻器的使用，核心是明确滑动变阻器接入电路的电阻丝段，结合电阻与长度的关系分析，属于基础电路题，需掌握滑动变阻器的接线规则。
【难度系数】
0.3

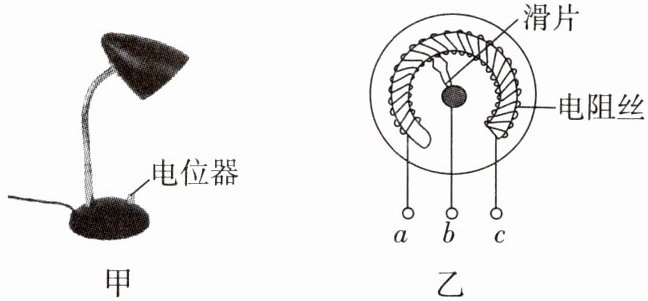

9. 如图甲所示为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是 （
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B
）A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
答案
9. B
解析
【分析】
本题考查电位器的工作原理，电位器实质是滑动变阻器，需明确其连接方式与工作逻辑。解题时需逐一分析每个选项：先判断电位器与灯泡的连接关系，再分析电位器改变电阻的原理，最后结合接线柱接入情况，分析滑片转动时电阻的变化，进而判断灯泡亮度的变化。
【解析】
A选项：电位器的作用是调节灯泡亮度，需与灯泡串联才能改变电路电流，若并联则灯泡两端电压不变，无法调节亮度，故A错误；
B选项：电位器通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路电流，实现调节灯泡亮度的目的，故B正确；
C选项：若只将a、c接入电路，接入的是整个弧形电阻丝，电阻大小不变，电路电流不变，灯泡亮度不变，故C错误；
D选项：若只将b、c接入电路，接入的是b到c段的电阻丝，顺时针转动旋钮时，滑片向c移动，接入电路的电阻丝长度变短，电阻变小，电路电流变大，灯泡应变亮，故D错误。
【答案】
B
【知识点】
滑动变阻器的应用、电位器的工作原理
【点评】
本题结合生活中的电位器考查滑动变阻器的原理，属于基础应用类题目，需掌握电位器的接线规则和电阻变化的判断方法，易错点是混淆不同接线柱接入时电阻的变化情况。
【难度系数】
0.6
本题考查电位器的工作原理，电位器实质是滑动变阻器，需明确其连接方式与工作逻辑。解题时需逐一分析每个选项：先判断电位器与灯泡的连接关系，再分析电位器改变电阻的原理，最后结合接线柱接入情况，分析滑片转动时电阻的变化，进而判断灯泡亮度的变化。
【解析】
A选项：电位器的作用是调节灯泡亮度，需与灯泡串联才能改变电路电流，若并联则灯泡两端电压不变，无法调节亮度，故A错误；
B选项：电位器通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路电流，实现调节灯泡亮度的目的，故B正确；
C选项：若只将a、c接入电路，接入的是整个弧形电阻丝，电阻大小不变，电路电流不变，灯泡亮度不变，故C错误；
D选项：若只将b、c接入电路，接入的是b到c段的电阻丝，顺时针转动旋钮时，滑片向c移动，接入电路的电阻丝长度变短，电阻变小，电路电流变大，灯泡应变亮，故D错误。
【答案】
B
【知识点】
滑动变阻器的应用、电位器的工作原理
【点评】
本题结合生活中的电位器考查滑动变阻器的原理，属于基础应用类题目，需掌握电位器的接线规则和电阻变化的判断方法，易错点是混淆不同接线柱接入时电阻的变化情况。
【难度系数】
0.6

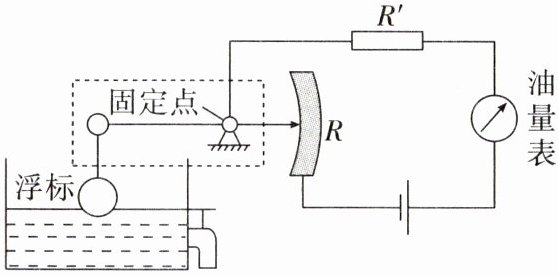

10. 如图所示为一种自动测定油箱内油面高度的装置。
(1)图中R元件在电学中叫
(2)油量表是用
(3)当油量增多时，浮标向
(1)图中R元件在电学中叫
滑动变阻器
。(2)油量表是用
电流
表改装的。(3)当油量增多时，浮标向
上
运动，滑片向下
移动，R接入电路的电阻变小
，电路中的电流将增大
（选填“增大”“减小”或“不变”），电路中安装的另一元件$R'$的作用是保护电路
。答案
10.(1) 滑动变阻器 (2) 电流 (3) 上 下 小 增大 保护电路
解析
【分析】
要解决这道题，需结合装置结构和电学知识逐步分析：首先看R元件，它能通过滑片移动改变接入电路的电阻，符合滑动变阻器的特征；油量表串联在电路中，电流表需串联使用，因此油量表由电流表改装；油量变化时，浮标随油面升降，通过杠杆带动滑片移动，改变R的接入电阻，再结合欧姆定律分析电流变化，最后确定R'的作用。
【解析】
(1) 图中R元件可通过滑片移动改变接入电路的电阻，在电学中叫滑动变阻器；
(2) 油量表串联在电路中，电流表需串联接入电路，因此油量表是用电流表改装的；
(3) 当油量增多时，油面升高，浮标向上运动，通过杠杆带动滑片向下移动，R接入电路的电阻变小；电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将增大；当R接入电阻为0时，若没有R'会造成电源短路，因此R'的作用是保护电路。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 上 下 小 增大 保护电路
【知识点】
滑动变阻器、欧姆定律、电路保护
【点评】
本题结合实际装置考查电学基础知识点，需理解浮标与滑片的联动关系，以及滑动变阻器、电流表的使用特点，属于电路动态分析的基础应用题。
【难度系数】
0.5
要解决这道题，需结合装置结构和电学知识逐步分析：首先看R元件，它能通过滑片移动改变接入电路的电阻，符合滑动变阻器的特征；油量表串联在电路中，电流表需串联使用，因此油量表由电流表改装；油量变化时，浮标随油面升降，通过杠杆带动滑片移动，改变R的接入电阻，再结合欧姆定律分析电流变化，最后确定R'的作用。
【解析】
(1) 图中R元件可通过滑片移动改变接入电路的电阻，在电学中叫滑动变阻器；
(2) 油量表串联在电路中，电流表需串联接入电路，因此油量表是用电流表改装的；
(3) 当油量增多时，油面升高，浮标向上运动，通过杠杆带动滑片向下移动，R接入电路的电阻变小；电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将增大；当R接入电阻为0时，若没有R'会造成电源短路，因此R'的作用是保护电路。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 上 下 小 增大 保护电路
【知识点】
滑动变阻器、欧姆定律、电路保护
【点评】
本题结合实际装置考查电学基础知识点，需理解浮标与滑片的联动关系，以及滑动变阻器、电流表的使用特点，属于电路动态分析的基础应用题。
【难度系数】
0.5
11. 如图所示为“用滑动变阻器改变灯泡亮度”的实验电路图。做实验时，甲同学发现无论怎样移动滑片P，灯泡的亮度都不发生变化，且灯泡一直很暗，原因是
滑动变阻器同时接了下面两个接线柱
；乙同学发现无论怎样移动滑片P，灯泡的亮度都不发生变化，且灯泡一直很亮，原因是滑动变阻器同时接了上面两个接线柱
；丙同学缓慢移动滑片P时，看到灯泡忽亮忽暗，原因是滑动变阻器的滑片接触不良
。答案
11. 滑动变阻器同时接了下面两个接线柱 滑动变阻器同时接了上面两个接线柱 滑动变阻器的滑片接触不良
解析
【分析】
要解决这道题，需先明确滑动变阻器的工作原理和正确接法：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线。若接线错误或出现接触故障，会导致电阻无法改变或电路不稳定，进而影响灯泡亮度。我们结合三种现象逐一分析：
1. 灯泡一直暗且亮度不变：说明滑动变阻器接入的电阻始终很大且无法调整，对应错误接线；
2. 灯泡一直亮且亮度不变：说明滑动变阻器接入的电阻始终很小且无法调整，对应另一种错误接线；
3. 灯泡忽亮忽暗：说明电路通断或电阻不稳定，对应接触故障。
【解析】
1. 甲同学的现象：滑动变阻器同时接了下面两个接线柱时，接入电路的是全部电阻丝，电阻最大且滑片移动无法改变电阻，电路中电流很小，因此灯泡一直很暗，移动滑片亮度不变；
2. 乙同学的现象：滑动变阻器同时接了上面两个接线柱时，接入电路的是金属杆，电阻几乎为0，电路中电流很大，因此灯泡一直很亮，移动滑片亮度不变；
3. 丙同学的现象：滑动变阻器的滑片接触不良时，电路会时通时断或接入电阻不稳定，导致灯泡忽亮忽暗。
【答案】
滑动变阻器同时接了下面两个接线柱；滑动变阻器同时接了上面两个接线柱；滑动变阻器的滑片接触不良
【知识点】
滑动变阻器的使用；电路故障分析
【点评】
本题考查滑动变阻器的正确接法及电路故障分析，属于电学基础题型，需掌握滑动变阻器的工作原理和接线规则，能根据灯泡亮度变化判断故障原因。
【难度系数】
0.5
要解决这道题，需先明确滑动变阻器的工作原理和正确接法：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线。若接线错误或出现接触故障，会导致电阻无法改变或电路不稳定，进而影响灯泡亮度。我们结合三种现象逐一分析：
1. 灯泡一直暗且亮度不变：说明滑动变阻器接入的电阻始终很大且无法调整，对应错误接线；
2. 灯泡一直亮且亮度不变：说明滑动变阻器接入的电阻始终很小且无法调整，对应另一种错误接线；
3. 灯泡忽亮忽暗：说明电路通断或电阻不稳定，对应接触故障。
【解析】
1. 甲同学的现象：滑动变阻器同时接了下面两个接线柱时，接入电路的是全部电阻丝，电阻最大且滑片移动无法改变电阻，电路中电流很小，因此灯泡一直很暗，移动滑片亮度不变；
2. 乙同学的现象：滑动变阻器同时接了上面两个接线柱时，接入电路的是金属杆，电阻几乎为0，电路中电流很大，因此灯泡一直很亮，移动滑片亮度不变；
3. 丙同学的现象：滑动变阻器的滑片接触不良时，电路会时通时断或接入电阻不稳定，导致灯泡忽亮忽暗。
【答案】
滑动变阻器同时接了下面两个接线柱；滑动变阻器同时接了上面两个接线柱；滑动变阻器的滑片接触不良
【知识点】
滑动变阻器的使用；电路故障分析
【点评】
本题考查滑动变阻器的正确接法及电路故障分析，属于电学基础题型，需掌握滑动变阻器的工作原理和接线规则，能根据灯泡亮度变化判断故障原因。
【难度系数】
0.5
