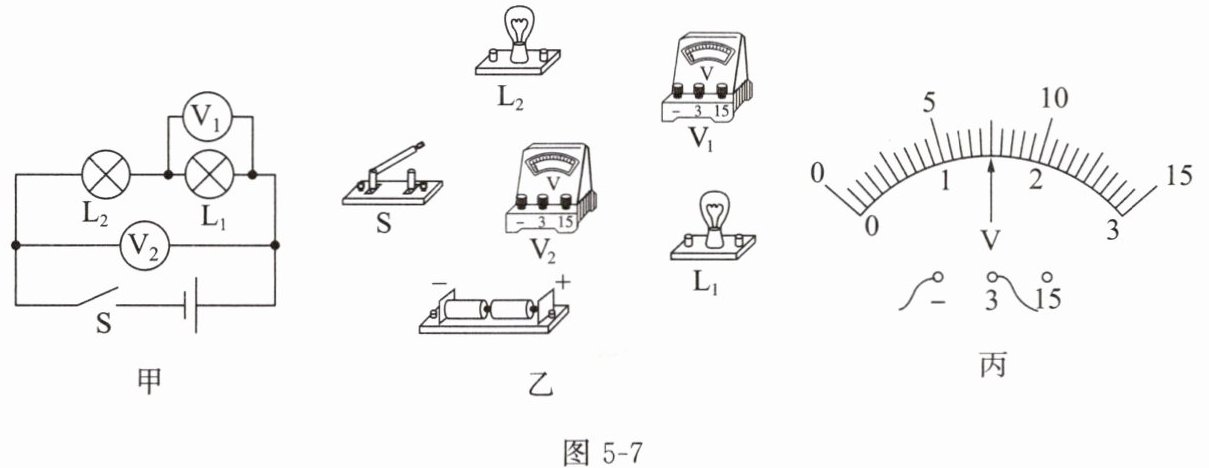

4. 如图5-7甲所示的电路中，当开关S闭合后，灯泡L₁和L₂均发光，电压表V₁和V₂均有示数。

(1)请根据图5-7甲中的电路图，用笔画线代替导线在图5-7乙中将实物图连接完整，导线不能交叉。
(2)灯泡L₁与L₂的连接方式为（选填“串”或“并”）联。在开关S闭合的情况下将灯泡L₂拧下来，则灯泡L₁（选填“发光”或“不发光”），电压表V₂（选填“有”或“没有”）示数。
(3)将灯泡L₂装回灯座，电压表V₁测量灯泡（选填“L₁”“L₂”或“L₁和L₂”）两端的电压，其示数如图5-7丙所示，为V。
(4)如果电源电压为3 V，则灯泡L₂两端的电压为V。

解：
(1) 实物连接方法：
① 连接串联主回路：从电源正极出发，依次连接灯泡L₁、灯泡L₂、开关S，最终回到电源负极。
② 连接电压表：电压表V₁并联在灯泡L₁两端，保证电流从正接线柱流入、负接线柱流出；电压表V₂并联在电源两端，保证电流从正接线柱流入、负接线柱流出，所有导线无交叉。
(2) 串；不发光；有
(3) L₁；1.5
(4) 1.5

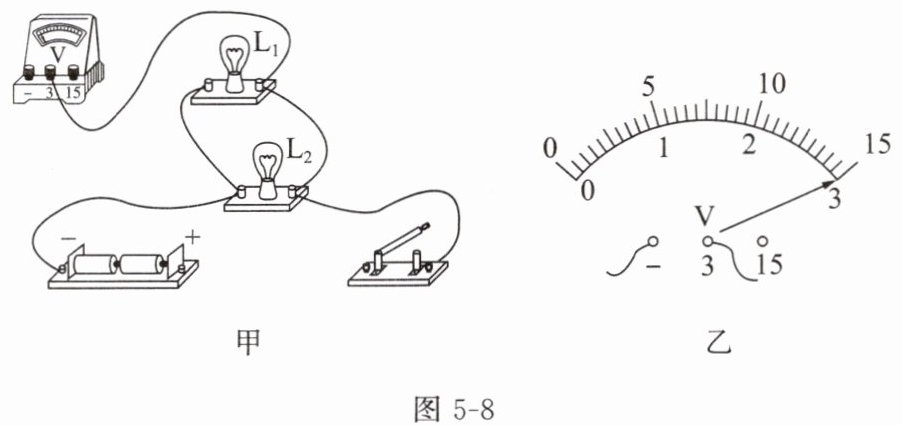

5. 在“探究并联电路中电压的特点”实验中，所用的实验电路如图5-8甲所示。

（1）连接电路时，开关应处于状态。
（2）要用电压表测量灯泡L₁两端的电压，请用笔画线代替导线将实物电路连接完整。
（3）闭合开关，观察到灯泡L₁发光、灯泡L₂不发光，故障可能是（选填“L₂短路”或“L₂断路”）。
（4）排除故障后，用电压表分别测量灯泡L₁、L₂及电源两端的电压，更换不同规格的灯泡进行多次实验，发现电压表的示数均如图5-8乙所示，由此得出结论：在并联电路中，。

解：
(1) 断开
(2) 将电压表的“3”接线柱与灯泡L₁的右接线柱（或L₂右接线柱、开关左侧接线柱）相连，使电压表并联在L₁两端，保证电流从电压表正接线柱流入、负接线柱流出。
(3) $\mathrm{L}_2$断路
(4) 各支路两端的电压相等，且等于电源两端的总电压。
