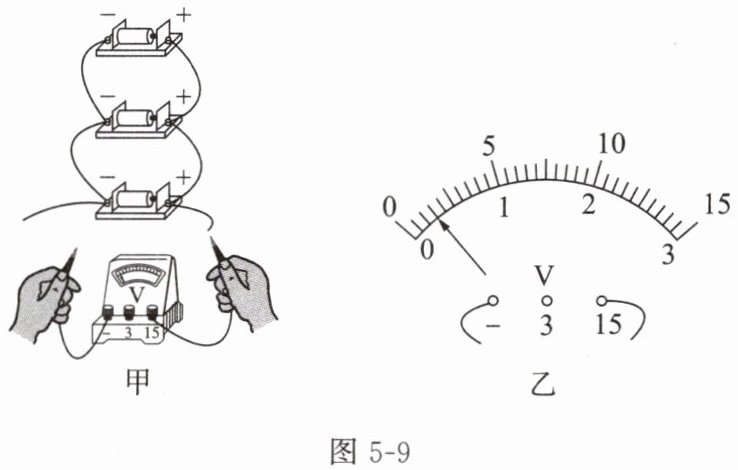

6. 已知一节干电池的电压为1.5 V，小明将三节同样的干电池的正极与正极连接在一起、负极与负极连接在一起，并联起来组成电池组(如图5-9 甲所示)。他不知道这样连接起来后的电池组电压是多少，于是就用电压表测量这个电池组两端的电压，电压表的示数如图5-9 乙所示。根据实验现象，可以初步得出电池并联后的电压规律：。

解：
电压表选用0~15V量程，分度值为0.5V，测得电池组两端电压为1.5V，与单节干电池的电压相等。
由此可得规律：相同的电池并联组成电池组时，电池组两端的总电压等于每一节并联电池的电压。

实验拓展
用电压表检测电路故障

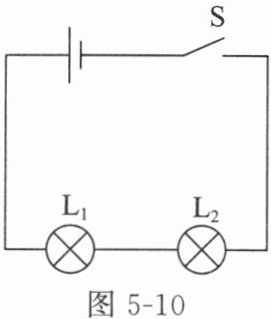

按照如图5-10所示的电路图连接电路，闭合开关S，观察到两灯都亮。然后一位同学将其中一处的元件“破坏”，让另一位同学用电压表来检测被“破坏”的元件是哪个。请你动手做一做，并试着解释一下。

图5-10

解：
该电路为电源、开关S、灯L₁、灯L₂组成的串联电路，仅一处元件损坏，检测与判断方法如下：
1. 若闭合开关后只有一盏灯发光，说明电路为通路，故障为另一盏灯短路：
将电压表分别并联在两灯两端，电压表示数为0的灯泡发生短路，电压表示数接近电源电压的灯泡正常。
2. 若闭合开关后两灯都不发光，说明电路发生断路：
将电压表依次并联在电源、开关S、L₁、L₂两端：
当电压表并联在某一元件两端时，示数等于电源电压，说明该元件发生断路，此时电压表通过其余完好的元件连通到电源两极，测量电源电压；
当电压表并联在某一元件两端时，示数为0，说明该元件完好。
