1. 如图5-4所示的电路中，电源电压为4.5 V。当开关闭合后，灯泡L₁、L₂均发光，电压表的示数为2.5 V，则灯泡L₁两端的电压为（）。
A.7 V
B.4.5 V
C.2.5 V
D.2 V
A.7 V
B.4.5 V
C.2.5 V
D.2 V
答案
D
解析
由电路图可知，灯泡L₁与L₂串联，电压表并联在L₂两端，测量L₂两端的电压，即U₂=2.5V。根据串联电路电压规律：串联电路的总电压等于各部分电路两端电压之和，因此灯泡L₁两端的电压U₁=U - U₂=4.5V - 2.5V=2V。

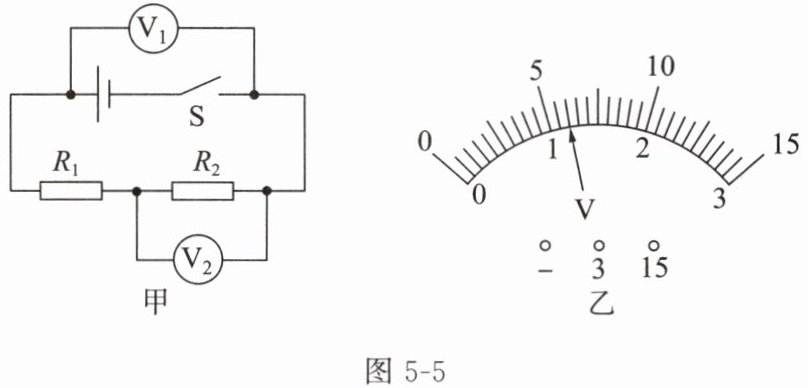

2. 如图5-5甲所示的电路中，当开关S闭合后，两个电压表的指针位置均如图5-5乙所示，则用电器$R_1$和$R_2$两端的电压分别为()。
A.1.2 V、6 V
B.6 V、1.2 V
C.1.2 V、4.8 V
D.4.8 V、1.2 V
A.1.2 V、6 V
B.6 V、1.2 V
C.1.2 V、4.8 V
D.4.8 V、1.2 V
答案
D
解析
由图甲可知，R₁与R₂串联，电压表V₁测电源电压，电压表V₂测R₂两端的电压。根据串联电路电压规律，总电压大于部分电路电压，因此V₁使用0~15V量程，分度值0.5V，读数为6V（即电源总电压U=6V）；V₂使用0~3V量程，分度值0.1V，读数为1.2V（即R₂两端电压U₂=1.2V）。根据串联电路电压关系U=U₁+U₂，可得R₁两端电压U₁=U-U₂=6V-1.2V=4.8V。

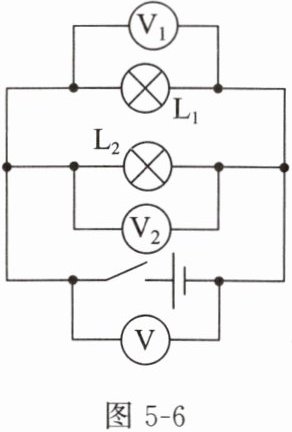

3. 如图5-6所示的电路中，当开关闭合后，灯泡L₂比L₁亮，电压表V的示数为4.5 V。下列说法正确的是()。
A.电压表$V_1$的示数大于4.5 V
B.电压表$V_1$的示数等于4.5 V
C.电压表$V_2$的示数小于4.5 V
D.电压表$V_2$的示数大于4.5 V
A.电压表$V_1$的示数大于4.5 V
B.电压表$V_1$的示数等于4.5 V
C.电压表$V_2$的示数小于4.5 V
D.电压表$V_2$的示数大于4.5 V
答案
B
解析
由电路图可知，灯泡L₁和L₂并联，电压表V测量电源电压，示数为4.5V；电压表V₁测量L₁两端的电压，电压表V₂测量L₂两端的电压。根据并联电路的电压特点：并联电路中各支路两端电压相等，且等于电源电压，因此V₁、V₂的示数都等于4.5V，只有选项B的描述正确。
