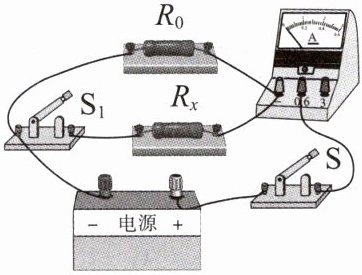

1.测量定值电阻的电阻$R_x$的实验电路如图所示，电源两端电压不变，已知一个定值电阻的电阻为$R_0$，请补充完成主要实验步骤。

实验步骤：
(1)只闭合开关S，读出并记录电流表示数$I_1$。
(2)，读出并记录电流表示数$I_2$。
(3)$R_x$的表达式：$R_x=$。

(2)同时闭合开关S、S₁
(3)$\frac{I_1R_0}{I_2-I_1}$

2.某实验小组利用图甲所示的电路测量电阻器的电阻$R_x$。

(1)请你根据电路图甲,用笔画线表示导线,在图乙中完成实验电路的连接,要求滑片P向右移动时,电流表示数变小。
(2)测电阻的实验原理是。
(3)将滑片P置于电阻最大的位置,闭合开关S,同学们发现,无论怎样移动滑片P,电流表的示数始终为0,电压表示数接近电源电压,则电路中存在的故障可能是（选填“电阻为$R_x$的电阻器被短路”或“电阻为$R_x$的电阻器断路”）。

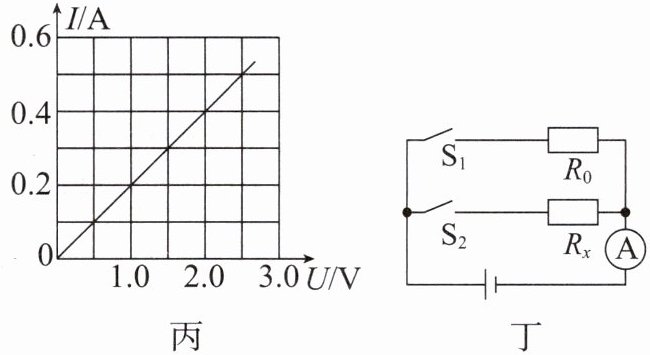

(4)排除故障后,移动滑片P,记录多组数据,画出了电阻为$R_x$的电阻器的I-U图像,如图丙所示,由图像可得$R_x=$$\Omega$。
(5)实验小组完成实验后,经过讨论认为用图甲的电路图还可以完成实验（填写一个实验名称）,得出的实验结论是:。
(6)实验结束后,小明同学也利用图乙所示装置进行实验,但检查仪器时发现电压表已损坏,于是又找到一个已知电阻为$R_0$的定值电阻和开关,设计的电路如图丁所示。
①闭合开关$S_1$,断开开关$S_2$,读出此时电流表的示数$I_1$;
②断开开关$S_1$, ,读出此时电流表示数$I_2$;
③得出电阻$R_x$表达式:$R_x=$。

类型二 伏阻法测电阻
【方法解读】

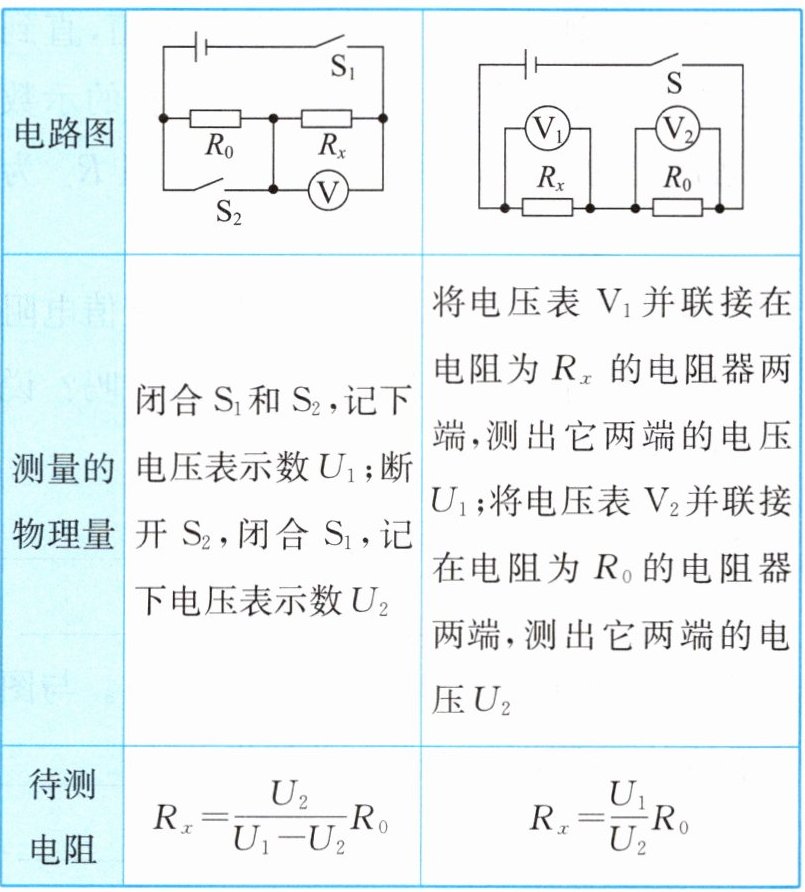

| | 电路图 | |
| --- | --- | --- |
| 测量的物理量 | 闭合$S_1$和$S_2$,记下电压表示数$U_1$;断开$S_2$,闭合$S_1$,记下电压表示数$U_2$ | 将电压表$\mathrm{V}_1$并联接在电阻为$R_x$的电阻器两端,测出它两端的电压$U_1$;将电压表$\mathrm{V}_2$并联接在电阻为$R_0$的电阻器两端,测出它两端的电压$U_2$ |
| 待测电阻 | $R_x=\dfrac{U_2}{U_1-U_2}R_0$ | $R_x=\dfrac{U_1}{U_2}R_0$ |

(1)如图所示。
(2)$R=\frac{U}{I}$
(3)电阻为$R_x$的电阻器断路
(4)5
(5)探究电阻一定时电流与电压的关系
在电阻一定时,通过导体的电流和导体两端的电压成正比
(6)②闭合开关$S_2$ ③$\frac{I_1R_0}{I_2}$
