[变式1]（2026济宁期末）如图所示，光在玻璃和空气的界面同时发生了反射和折射，是入射光线，反射角是°；光是由（选填“空气射向玻璃”或“玻璃射向空气”）。

1. BO
2. 30
3. 玻璃射向空气

【分析】
要解决本题，需结合光的反射定律（反射角等于入射角）和折射定律（光从玻璃射向空气时折射角大于入射角）分析：首先根据反射角等于入射角确定法线和界面，再区分入射光线、反射光线、折射光线，最后通过折射角与入射角的大小关系判断光的传播方向。
【解析】
1. 确定法线与界面：由图知MN⊥PQ，∠AOM=60°，则∠AOP=90°-60°=30°；根据光的反射定律，反射角等于入射角，因此∠BOP=∠AOP=30°，故PQ为法线，MN为界面。
2. 判断入射光线：入射光线、反射光线在法线同侧，折射光线在法线另一侧，因此BO是入射光线，OA是反射光线，OC是折射光线。
3. 确定反射角：反射角是反射光线与法线的夹角，即∠AOP=30°，所以反射角为30°。
4. 判断光的传播方向：折射角是折射光线与法线的夹角，∠COQ=90°-40°=50°，折射角（50°）大于入射角（30°），说明光从玻璃射向空气（光从光密介质到光疏介质时，折射角大于入射角）。
【答案】
BO；30；玻璃射向空气
【知识点】
光的反射定律；光的折射规律
【点评】
本题考查光的反射与折射规律的综合应用，核心是先通过反射角等于入射角确定法线，再区分光线类型，最后根据折射角与入射角的大小关系判断光的传播方向，属于基础光学题，需熟练掌握定律内容。
【难度系数】
0.4

[典例2]如图所示的光现象中，由于光的折射形成的是（）


A.屏上的皮影
B.水中的倒影
C.水里的“折筷”
D.镜中的花瓶
[变式2]诗句“大漠孤烟直，长河落日圆”展现了一幅美丽的画卷，诗人观察到太阳在图中的甲位置，但这并非太阳的实际位置，太阳实际处在图中的乙位置，这是因为太阳光在经过不均匀的大气层时发生了现象。

[变式3]水下的潜水员看岸边的观光者，他看到的是（选填“变矮”或“变高”）的（选填“实像”或“虚像”）。观光者看到水底有一块非常漂亮的鹅卵石，他想用激光笔照射这块鹅卵石，激光笔应瞄准（选填“鹅卵石的上方”“鹅卵石”或“鹅卵石的下方”）。

1. C
2. 折射
3. 变高 虚像 鹅卵石

【分析】
首先明确光的三种基本现象：光的直线传播（如影子形成）、光的反射（如平面镜成像）、光的折射（如介质不均匀时光线偏折）。对于典例2，需逐一分析选项成因：A选项皮影是光沿直线传播被遮挡形成的影子；B选项水中倒影是平面镜成像，属于光的反射；C选项水里的“折筷”是光从水斜射入空气时发生折射，导致视觉弯折，属于折射；D选项镜中花瓶是平面镜成像，属于光的反射，因此选C。变式2中，太阳光经过不均匀大气层时，介质密度变化使光的传播方向偏折，即折射，导致看到的太阳位置高于实际位置。变式3中，潜水员看岸边观光者时，光从空气斜射入水发生折射，折射光线偏折后，潜水员逆着光线看到变高的虚像；观光者看水底鹅卵石时，虚像在鹅卵石上方，根据光路可逆，激光笔需瞄准鹅卵石才能照射到。
【解析】
典例2：A选项，屏上的皮影是光沿直线传播形成的影子，不符合题意；B选项，水中的倒影是平面镜成像，由光的反射形成，不符合题意；C选项，水里的“折筷”是光从水斜射入空气时发生折射，折射光线远离法线，导致视觉上筷子弯折，属于光的折射，符合题意；D选项，镜中的花瓶是平面镜成像，由光的反射形成，不符合题意，故选C。
变式2：太阳光在不均匀的大气层中传播时，由于大气层密度不均匀，光的传播方向发生偏折，即发生了折射现象，因此诗人看到的太阳位置高于实际位置。
变式3：潜水员在水下看岸边的观光者，观光者反射的光从空气斜射入水中时发生折射，折射角小于入射角，潜水员逆着折射光线看去，会看到变高的虚像；观光者看到水底的鹅卵石时，鹅卵石反射的光从水斜射入空气发生折射，虚像位置高于实际鹅卵石，根据光路可逆原理，激光笔应瞄准鹅卵石才能照射到。
【答案】
1. C；2. 折射；3. 变高、虚像、鹅卵石
【知识点】
光的折射现象、光的直线传播、光的反射
【点评】
本题组考查光的三种基本现象的区分及光的折射规律的应用，属于光学基础题型，需准确掌握不同光现象的成因，以及折射时的光路特点和光路可逆性，是对光学核心知识点的基础考查。
【难度系数】
0.7

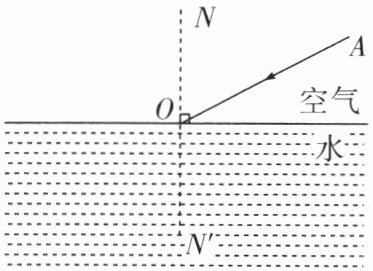

[典例3]如图所示，一束光线AO从空气斜射入水中，请画出大致的折射光线。

如图所示

【分析】首先回忆光的折射规律：当光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。解题思路：先确定入射点O和法线NN'，入射光线AO在空气侧，折射光线需在水中、法线另一侧，且折射光线要靠近法线，折射角小于入射角，据此画出折射光线。
【解析】根据光的折射定律，光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。因此以O为端点，在水中法线NN'的另一侧，画出折射光线，使其靠近法线，满足折射角小于入射角的要求，完成作图。
【答案】
【知识点】光的折射规律、光的折射作图
【点评】本题是基础的光的折射作图题，核心是掌握光从空气斜射入水中时的折射规律，属于对基本规律应用的考查，难度较低。
【难度系数】0.3

[变式4]如图所示，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。

如图所示

【分析】
要画出光线的路径，需分三步思考：①光线垂直AC进入玻璃时，根据光的折射规律，垂直入射时光线传播方向不变，沿直线到达AB界面；②结合几何关系确定AB界面的入射角，判断是否发生全反射，再根据反射定律画出反射光线；③分析反射光线到达BC界面的入射情况，画出从BC射出的光线。
【解析】
1. 光线垂直AC入射，进入玻璃后传播方向不变，沿直线到达AB边；
2. 由几何关系可知，△ABC为等腰直角三角形，∠B=45°，因此光线在AB边的入射角为45°；由于玻璃的临界角约为42°，45°＞临界角，故光线在AB边发生全反射，根据反射定律（反射角等于入射角，均为45°），画出反射光线；
3. 反射光线到达BC边时，入射方向垂直于BC边，根据光的折射规律，垂直入射时传播方向不变，画出从BC边射出的光线。
【答案】

【知识点】
光的全反射、光的反射定律、光的折射规律
【点评】
本题结合几何图形考查光的全反射与反射定律的应用，关键是利用几何关系确定入射角，判断全反射的发生，再规范画出光线，需掌握临界角的概念和反射定律的内容。
【难度系数】
0.5
