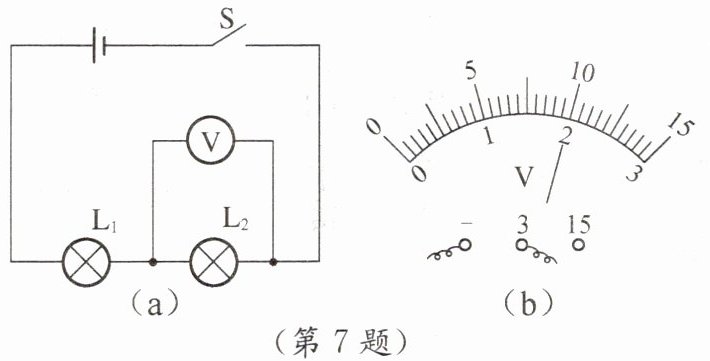

7. 如图所示的电路中，电源电压是3 V，电压表测量的是灯泡两端的电压。若电压表的示数如图(b)所示，则灯泡L₁两端的电压为V。
答案
$L_2$；$1$
解析
解：
由图(a)可知，L₁与L₂串联，电压表并联在灯泡L₂两端，因此电压表测量的是灯泡$\boldsymbol{L_2}$两端的电压。
电压表接入的是0~3V量程，该量程分度值为0.1V，由图(b)可知电压表示数为2V，即$U_2=2\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律$U=U_1+U_2$，已知电源电压$U=3\ \mathrm{V}$，
可得灯泡$L_1$两端的电压：
$U_1=U-U_2=3\ \mathrm{V}-2\ \mathrm{V}=1\ \mathrm{V}$。
由图(a)可知，L₁与L₂串联，电压表并联在灯泡L₂两端，因此电压表测量的是灯泡$\boldsymbol{L_2}$两端的电压。
电压表接入的是0~3V量程，该量程分度值为0.1V，由图(b)可知电压表示数为2V，即$U_2=2\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律$U=U_1+U_2$，已知电源电压$U=3\ \mathrm{V}$，
可得灯泡$L_1$两端的电压：
$U_1=U-U_2=3\ \mathrm{V}-2\ \mathrm{V}=1\ \mathrm{V}$。

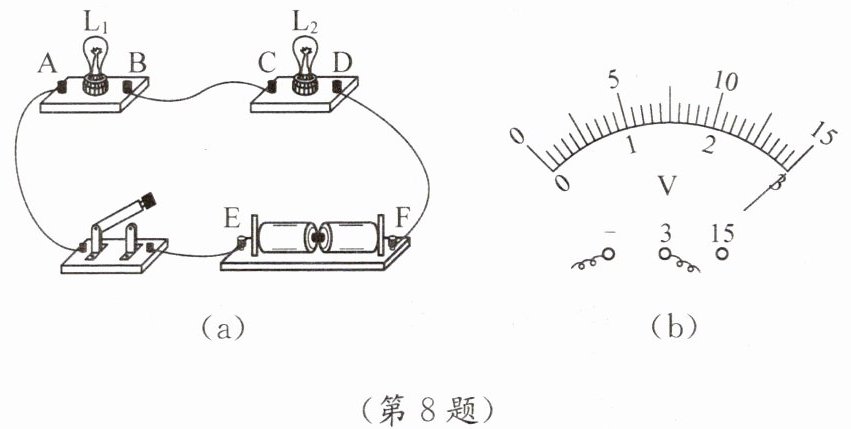

8. 小明和小华用图(a)所示的电路练习测量用电器两端的电压，用两节新的干电池作为电源。
（1）接线时，开关应处于（断开/闭合）状态；小明检查电路时发现（电池/开关/灯座）安装错误。
（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接接线柱A、B，发现指针偏转情况如图(b)所示，则可判断发生了断路。
（1）接线时，开关应处于（断开/闭合）状态；小明检查电路时发现（电池/开关/灯座）安装错误。
（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接接线柱A、B，发现指针偏转情况如图(b)所示，则可判断发生了断路。
答案
解：
（1）断开；电池
（2）灯L₁（或L₁）
（1）断开；电池
（2）灯L₁（或L₁）
