3. 关于电压表的使用，下列说法错误的是()。
A.电压表能直接连接到电源两极
B.为了保证测量的结果更精确，应先使用小量程进行试触
C.使用前应检查指针是否对准“0”刻度线
D.电压表使用时应与待测用电器并联
A.电压表能直接连接到电源两极
B.为了保证测量的结果更精确，应先使用小量程进行试触
C.使用前应检查指针是否对准“0”刻度线
D.电压表使用时应与待测用电器并联
答案
B
解析
逐一分析各选项：A.电压表内阻很大，可直接连接到电源两极测量电源电压，该说法正确；B.进行试触操作时应先使用大量程，防止被测电压超出小量程的测量范围损坏电压表，该说法错误；C.电压表使用前应检查指针是否对准“0”刻度线完成校零，该说法正确；D.电压表使用时必须与待测用电器并联，该说法正确。题目要求选出错误的说法。
4. 电压表的表盘及指针如图所示，若接0～3 V的量程，电压表的读数为V；若接0～15 V的量程，表盘上每一小格代表V。
答案
2.0；0.5
解析
解：
接0～3V量程时，该量程下每大格代表1V，每大格分为10小格，分度值为0.1V，指针对应20个小格，读数为$20×0.1\ \mathrm{V}=2.0\ \mathrm{V}$；
接0～15V量程时，表盘总量程为15V，共均匀分为30个小格，每一小格代表的电压为$\frac{15\ \mathrm{V}}{30}=0.5\ \mathrm{V}$。
接0～3V量程时，该量程下每大格代表1V，每大格分为10小格，分度值为0.1V，指针对应20个小格，读数为$20×0.1\ \mathrm{V}=2.0\ \mathrm{V}$；
接0～15V量程时，表盘总量程为15V，共均匀分为30个小格，每一小格代表的电压为$\frac{15\ \mathrm{V}}{30}=0.5\ \mathrm{V}$。

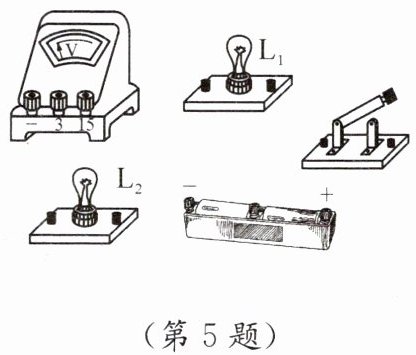

5. 将如图所示的器材连成电路，要求：两个灯泡串联，电压表测量灯泡$\mathrm{L}_2$两端的电压。（想一想，电压表应该选择什么量程）
答案
解：
电源为两节干电池，总电压为3V，因此灯泡L₂两端的电压最大不超过3V，电压表选择0~3V量程。
实物连接操作：
1. 从电源正极出发，用导线依次将开关、灯泡L₁、灯泡L₂顺次连接，最终回到电源负极，使两个灯泡形成串联电路。
2. 将电压表并联在灯泡L₂的两端，连接时保证电流从电压表标有“3”的正接线柱流入，从标有“-”的负接线柱流出，即可实现电压表测量L₂两端的电压。
电源为两节干电池，总电压为3V，因此灯泡L₂两端的电压最大不超过3V，电压表选择0~3V量程。
实物连接操作：
1. 从电源正极出发，用导线依次将开关、灯泡L₁、灯泡L₂顺次连接，最终回到电源负极，使两个灯泡形成串联电路。
2. 将电压表并联在灯泡L₂的两端，连接时保证电流从电压表标有“3”的正接线柱流入，从标有“-”的负接线柱流出，即可实现电压表测量L₂两端的电压。

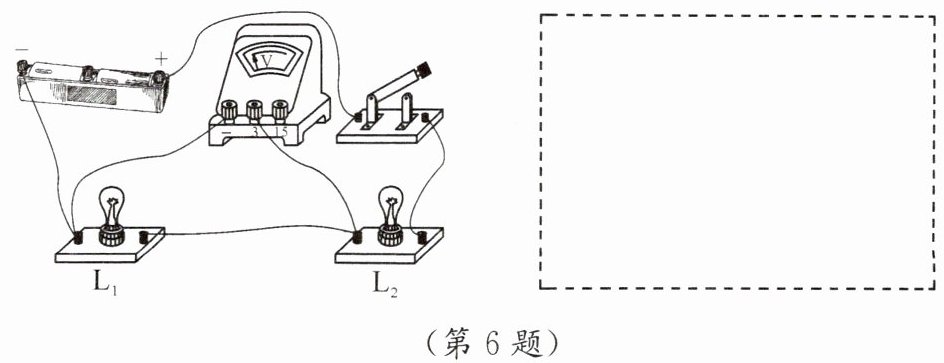

6. 根据如图所示的电路，在虚线框内画出它的电路图。
(第6题)
(第6题)答案
解：
由实物电路可知，电流从电源正极出发，依次经过开关、灯泡L₂、灯泡L₁，最终回到电源负极，L₁与L₂串联；电压表并联在L₁的两端，测量L₁两端的电压。
在虚线框内绘制电路图步骤：
1. 画出电源符号，从电源正极出发，用导线顺次连接开关、L₂、L₁，最后连接回电源负极，形成串联主回路。
2. 将电压表并联在L₁的两个接线端，保证电压表的正接线柱接L₁靠近L₂的一侧，负接线柱接L₁靠近电源负极的一侧，标注所有元件的对应符号即可。
（最终电路图结构：两灯串联，电压表并联在L₁两端）
由实物电路可知，电流从电源正极出发，依次经过开关、灯泡L₂、灯泡L₁，最终回到电源负极，L₁与L₂串联；电压表并联在L₁的两端，测量L₁两端的电压。
在虚线框内绘制电路图步骤：
1. 画出电源符号，从电源正极出发，用导线顺次连接开关、L₂、L₁，最后连接回电源负极，形成串联主回路。
2. 将电压表并联在L₁的两个接线端，保证电压表的正接线柱接L₁靠近L₂的一侧，负接线柱接L₁靠近电源负极的一侧，标注所有元件的对应符号即可。
（最终电路图结构：两灯串联，电压表并联在L₁两端）
