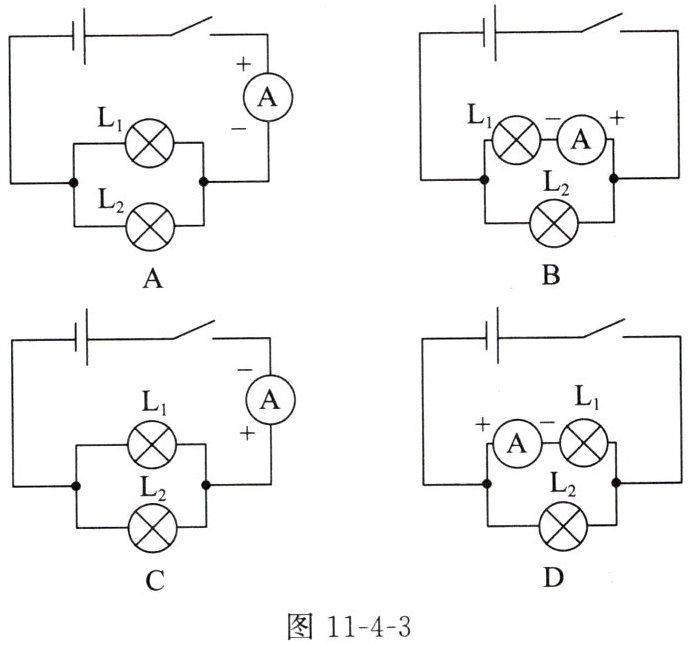

4. 如图11-4-3所示的电路中，闭合开关后能测量通过灯$\mathrm{L}_1$的电流的是（
图11-4-3
B
）。图11-4-3
答案
4. B
解析
【分析】要判断哪个电路能测量通过灯$\mathrm{L}_1$的电流，需满足两个关键条件：①电流表与$\mathrm{L}_1$串联；②电流从电流表的正接线柱流入、负接线柱流出。接下来逐一分析各选项：
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，且电流从电流表的“+”接线柱流入、“-”接线柱流出，符合电流表使用规则，能准确测量$\mathrm{L}_1$的电流；
选项C：电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，会损坏电流表，接法错误；
选项D：电流表虽与$\mathrm{L}_1$串联，但正负接线柱接反，电流从“-”接线柱流入、“+”接线柱流出，接法错误。
【解析】根据电流表的使用规则：电流表必须串联在被测电路中，且电流需从正接线柱流入、负接线柱流出。
选项A中，电流表在干路，测量的是干路总电流，不是$\mathrm{L}_1$的电流，错误；
选项B中，电流表与$\mathrm{L}_1$串联，电流方向符合“正进负出”，可测量$\mathrm{L}_1$的电流，正确；
选项C中，电流表正负接线柱接反，无法正确测量电流，错误；
选项D中，电流表与$\mathrm{L}_1$串联但接线柱接反，接法错误，错误。
【答案】B
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用方法，核心是掌握电流表的连接方式（串联在被测支路）和接线柱的正确接法（正进负出），需注意区分干路与支路的电流测量，避免混淆测量对象。
【难度系数】0.5
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，且电流从电流表的“+”接线柱流入、“-”接线柱流出，符合电流表使用规则，能准确测量$\mathrm{L}_1$的电流；
选项C：电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，会损坏电流表，接法错误；
选项D：电流表虽与$\mathrm{L}_1$串联，但正负接线柱接反，电流从“-”接线柱流入、“+”接线柱流出，接法错误。
【解析】根据电流表的使用规则：电流表必须串联在被测电路中，且电流需从正接线柱流入、负接线柱流出。
选项A中，电流表在干路，测量的是干路总电流，不是$\mathrm{L}_1$的电流，错误；
选项B中，电流表与$\mathrm{L}_1$串联，电流方向符合“正进负出”，可测量$\mathrm{L}_1$的电流，正确；
选项C中，电流表正负接线柱接反，无法正确测量电流，错误；
选项D中，电流表与$\mathrm{L}_1$串联但接线柱接反，接法错误，错误。
【答案】B
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用方法，核心是掌握电流表的连接方式（串联在被测支路）和接线柱的正确接法（正进负出），需注意区分干路与支路的电流测量，避免混淆测量对象。
【难度系数】0.5

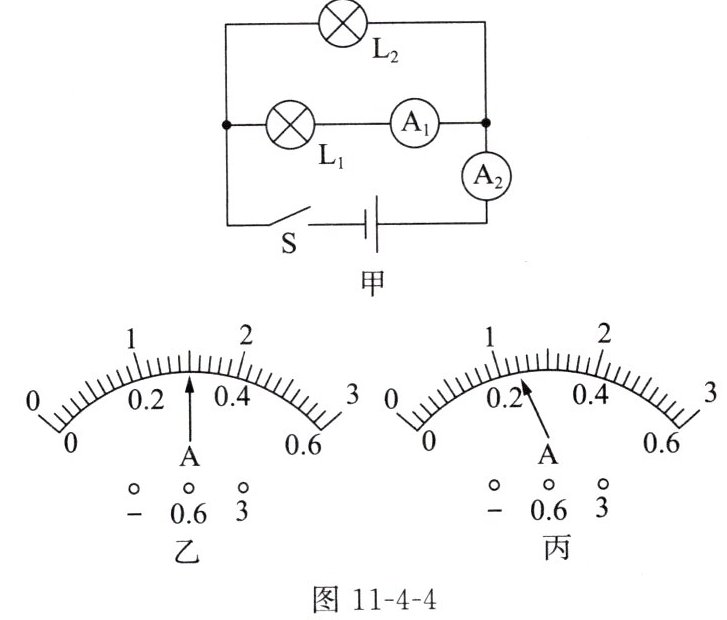

5. 如图11-4-4 甲所示的电路中，当开关S闭合后，电流表$A_1$、$A_2$的指针偏转情况分别如图11-4-4 乙、丙所示，其中电流表$A_1$测量的是通过
图11-4-4
L₁
（选填“电源$”“L_1”$或$“L_2”）$的电流，左端是它的负
（选填“正”或“负”）接线柱；通过判断可知电流表$A_1$使用的是0～0.6 A
的量程，电流表$A_2$使用的是0～3 A
的量程，则电流表$A_1$、$A_2$的示数分别为0.30
A、1.2
A。图11-4-4
答案
5. L₁ 负 0～0.6 A 0～3 A 0.30 1.2
解析
【分析】
首先分析电路：图甲中L₁与L₂并联，电流表A₁与L₁串联，因此测量通过L₁的电流；电流表A₂在干路，测量干路总电流。根据并联电路电流规律，干路电流等于各支路电流之和，所以干路电流大于支路电流，可据此判断电流表量程。再结合电流表“正进负出”的接线规则，判断A₁的接线柱极性，最后读取电流表的示数。
【解析】
1. 确定A₁测量对象：由图甲可知，L₁与L₂并联，A₁与L₁串联，故A₁测量通过L₁的电流。
2. 判断A₁接线柱极性：电流表需电流从正接线柱流入、负接线柱流出，电流从L₁左端流入、右端流出，因此A₁的右端为正接线柱，左端为负接线柱。
3. 判断电流表量程：并联电路中干路电流大于支路电流，A₂测干路电流，A₁测支路电流，所以A₂量程更大。观察指针偏转，A₁指针偏转角度大，故A₁使用0～0.6A量程；A₂指针偏转角度小，故A₂使用0～3A量程。
4. 读取电流表示数：A₁用0～0.6A量程，分度值0.02A，示数为0.30A；A₂用0～3A量程，分度值0.1A，示数为1.2A。
【答案】
L₁；负；0～0.6 A；0～3 A；0.30；1.2
【知识点】
并联电路电流规律；电流表使用；电流表示数读取
【点评】
本题考查并联电路的电流特点和电流表的使用，核心是明确电路连接方式，根据电流大小判断量程，掌握电流表读数方法，属于基础应用类题目。
【难度系数】
0.5
首先分析电路：图甲中L₁与L₂并联，电流表A₁与L₁串联，因此测量通过L₁的电流；电流表A₂在干路，测量干路总电流。根据并联电路电流规律，干路电流等于各支路电流之和，所以干路电流大于支路电流，可据此判断电流表量程。再结合电流表“正进负出”的接线规则，判断A₁的接线柱极性，最后读取电流表的示数。
【解析】
1. 确定A₁测量对象：由图甲可知，L₁与L₂并联，A₁与L₁串联，故A₁测量通过L₁的电流。
2. 判断A₁接线柱极性：电流表需电流从正接线柱流入、负接线柱流出，电流从L₁左端流入、右端流出，因此A₁的右端为正接线柱，左端为负接线柱。
3. 判断电流表量程：并联电路中干路电流大于支路电流，A₂测干路电流，A₁测支路电流，所以A₂量程更大。观察指针偏转，A₁指针偏转角度大，故A₁使用0～0.6A量程；A₂指针偏转角度小，故A₂使用0～3A量程。
4. 读取电流表示数：A₁用0～0.6A量程，分度值0.02A，示数为0.30A；A₂用0～3A量程，分度值0.1A，示数为1.2A。
【答案】
L₁；负；0～0.6 A；0～3 A；0.30；1.2
【知识点】
并联电路电流规律；电流表使用；电流表示数读取
【点评】
本题考查并联电路的电流特点和电流表的使用，核心是明确电路连接方式，根据电流大小判断量程，掌握电流表读数方法，属于基础应用类题目。
【难度系数】
0.5

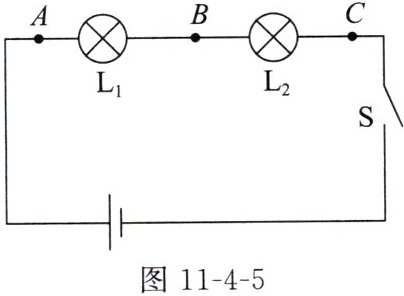

6. 如图11-4-5所示，闭合开关S，$\mathrm{L}_1$和$\mathrm{L}_2$都发光，且$\mathrm{L}_1$比$\mathrm{L}_2$亮一些，电路中A、B、C三处的电流分别为$I_A$、$I_B$、$I_C$，则它们的大小关系是(
A.$I_A=I_B=I_C$
B.$I_A＞I_B＞I_C$
C.$I_B+I_C=I_A$
D.$I_B+I_C＜I_A$
A
)。A.$I_A=I_B=I_C$
B.$I_A＞I_B＞I_C$
C.$I_B+I_C=I_A$
D.$I_B+I_C＜I_A$
答案
6. A
解析
【分析】首先观察电路图，判断电路连接方式：L₁和L₂依次连接在电路中，属于串联电路。根据串联电路的电流规律，串联电路中各处电流相等，由此可推导A、B、C三点的电流关系。
【解析】由电路图可知，闭合开关S后，L₁与L₂串联接入电路。根据串联电路的电流特点：串联电路中各处电流都相等，因此A点、B点、C点的电流大小相等，即$I_A=I_B=I_C$，对应选项A。
【答案】A
【知识点】串联电路电流规律、电路连接方式
【点评】本题考查串联电路的电流特点，属于电学基础知识点，需准确判断电路连接方式并牢记串联电流规律，难度较低。
【难度系数】0.9
【解析】由电路图可知，闭合开关S后，L₁与L₂串联接入电路。根据串联电路的电流特点：串联电路中各处电流都相等，因此A点、B点、C点的电流大小相等，即$I_A=I_B=I_C$，对应选项A。
【答案】A
【知识点】串联电路电流规律、电路连接方式
【点评】本题考查串联电路的电流特点，属于电学基础知识点，需准确判断电路连接方式并牢记串联电流规律，难度较低。
【难度系数】0.9

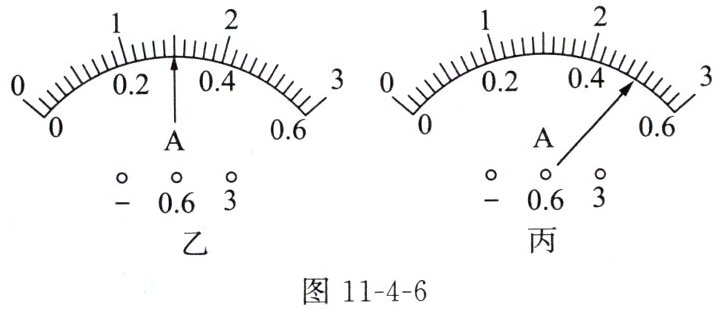

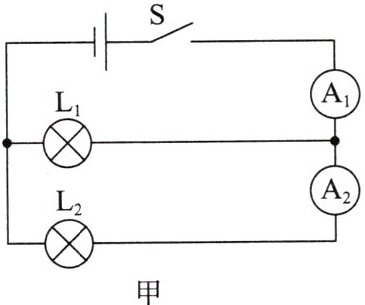

7. 如图11-4-6甲所示的电路中，闭合开关S后，电流表A₁、A₂的示数分别如图11-4-6乙、丙所示，则电流表A₁的示数是
图11-4-6
1.5 A
，通过小灯泡L₁的电流是1
A，通过小灯泡L₂的电流是0.50
A。图11-4-6
答案
7. 1.5 A 1 0.50
解析
【分析】
首先明确电路为并联电路，电流表A₁测量干路总电流，电流表A₂测量小灯泡L₂支路的电流。根据并联电路电流规律，干路电流大于任意支路电流，因此A₁的示数大于A₂的示数，可据此判断电流表量程：指针偏转角度小的A₁使用0~3A量程，指针偏转角度大的A₂使用0~0.6A量程；再结合电流表分度值读数，最后通过并联电路电流差计算L₁的电流。
【解析】
1. 确定电流表量程：A₁测干路电流，示数更大，故选用0~3A量程，分度值0.1A，读数为1.5A；A₂测L₂支路电流，示数更小，选用0~0.6A量程，分度值0.02A，读数为0.5A。
2. 计算L₁的电流：根据并联电路电流规律I=I₁+I₂，得通过L₁的电流I₁=I - I₂=1.5A -0.5A=1A。
【答案】
1.5 A 1 0.50
【知识点】
并联电路的电流规律、电流表的读数
【点评】
本题结合并联电路电流规律考查电流表读数，核心是判断电流表测量对象及量程，难度适中，需掌握电流表量程与读数方法、并联电流的关系。
【难度系数】
0.6
首先明确电路为并联电路，电流表A₁测量干路总电流，电流表A₂测量小灯泡L₂支路的电流。根据并联电路电流规律，干路电流大于任意支路电流，因此A₁的示数大于A₂的示数，可据此判断电流表量程：指针偏转角度小的A₁使用0~3A量程，指针偏转角度大的A₂使用0~0.6A量程；再结合电流表分度值读数，最后通过并联电路电流差计算L₁的电流。
【解析】
1. 确定电流表量程：A₁测干路电流，示数更大，故选用0~3A量程，分度值0.1A，读数为1.5A；A₂测L₂支路电流，示数更小，选用0~0.6A量程，分度值0.02A，读数为0.5A。
2. 计算L₁的电流：根据并联电路电流规律I=I₁+I₂，得通过L₁的电流I₁=I - I₂=1.5A -0.5A=1A。
【答案】
1.5 A 1 0.50
【知识点】
并联电路的电流规律、电流表的读数
【点评】
本题结合并联电路电流规律考查电流表读数，核心是判断电流表测量对象及量程，难度适中，需掌握电流表量程与读数方法、并联电流的关系。
【难度系数】
0.6
1. 下列家用电器正常工作时的电流约为5 A的是(
A.空调
B.LED手电筒
C.电视机
D.电冰箱
A
)。A.空调
B.LED手电筒
C.电视机
D.电冰箱
答案
1. A
解析
【分析】要判断正常工作时电流约为5A的家用电器，需利用家庭电路电压（220V），结合电功率公式$I=\frac{P}{U}$计算各选项电器的电流，或记住常见家用电器的电流常识，逐一分析选项即可得出答案。
【解析】家庭电路电压$U=220V$，根据公式$I=\frac{P}{U}$：
选项A：空调额定功率约为1100W，电流$I=\frac{1100W}{220V}=5A$，符合要求；
选项B：LED手电筒功率仅几瓦，电流远小于5A，不符合；
选项C：电视机功率约100W，电流约0.5A，不符合；
选项D：电冰箱功率约200W，电流约1A，不符合。
因此答案为A。
【答案】A
【知识点】电功率与电流的关系、常见家用电器的电流值
【点评】本题考查常见家用电器的电流估算，属于基础题，结合生活中电器的功率常识和家庭电路电压即可快速解答。
【难度系数】0.7
【解析】家庭电路电压$U=220V$，根据公式$I=\frac{P}{U}$：
选项A：空调额定功率约为1100W，电流$I=\frac{1100W}{220V}=5A$，符合要求；
选项B：LED手电筒功率仅几瓦，电流远小于5A，不符合；
选项C：电视机功率约100W，电流约0.5A，不符合；
选项D：电冰箱功率约200W，电流约1A，不符合。
因此答案为A。
【答案】A
【知识点】电功率与电流的关系、常见家用电器的电流值
【点评】本题考查常见家用电器的电流估算，属于基础题，结合生活中电器的功率常识和家庭电路电压即可快速解答。
【难度系数】0.7
