1. 两个灯泡接入同一个电源上，用电流表测得流过它们的电流相等，则这两盏灯的连接方式为 （
A.一定是串联
B.一定是并联
C.一定不是并联
D.可能是并联
D
）A.一定是串联
B.一定是并联
C.一定不是并联
D.可能是并联
答案
1.D
解析
【分析】要判断两盏灯的连接方式，需结合串并联电路的电流特点分析：串联电路中电流处处相等，而并联电路中，若两灯电阻相等，根据欧姆定律I=U/R，它们的电流也会相等，因此不能仅由电流相等就确定连接方式，需全面考虑两种情况。
【解析】1. 串联电路的电流特点：串联电路中各处电流都相等，所以两灯串联时，流过它们的电流一定相等；2. 并联电路的电流特点：并联电路各支路两端电压相等，根据欧姆定律I=U/R，若两灯的电阻R相等，则通过它们的电流I=U/R也相等，因此两灯并联时，电流也可能相等。综上，电流相等的两盏灯，连接方式可能是串联，也可能是并联，故选项D正确。
【答案】D
【知识点】串联电路电流规律、并联电路电流规律、欧姆定律
【点评】本题易出错的点是忽略并联时若用电器电阻相同，电流也会相等，需全面掌握串并联电路的电流特点，避免绝对化判断。
【难度系数】0.5
【解析】1. 串联电路的电流特点：串联电路中各处电流都相等，所以两灯串联时，流过它们的电流一定相等；2. 并联电路的电流特点：并联电路各支路两端电压相等，根据欧姆定律I=U/R，若两灯的电阻R相等，则通过它们的电流I=U/R也相等，因此两灯并联时，电流也可能相等。综上，电流相等的两盏灯，连接方式可能是串联，也可能是并联，故选项D正确。
【答案】D
【知识点】串联电路电流规律、并联电路电流规律、欧姆定律
【点评】本题易出错的点是忽略并联时若用电器电阻相同，电流也会相等，需全面掌握串并联电路的电流特点，避免绝对化判断。
【难度系数】0.5
2. (科学思维 科学推理)在如图所示的电路中,若电流表$A_1$、$A_2$都是好的,但当开关闭合以后,$A_1$的指针向右偏转的角度很大,$A_2$的指针向右偏转的角度很小,这可能是 (
A.电流先通过$A_1$后再通过$A_2$,故$A_1$的示数大于$A_2$
B.$A_2$的正、负接线柱接反了
C.通过$A_1$和$A_2$的电流不相等
D.$A_2$所接的测量范围大于$A_1$所接的测量范围
D
)A.电流先通过$A_1$后再通过$A_2$,故$A_1$的示数大于$A_2$
B.$A_2$的正、负接线柱接反了
C.通过$A_1$和$A_2$的电流不相等
D.$A_2$所接的测量范围大于$A_1$所接的测量范围
答案
2.D 【点拨】由于串联电路电流是相等的,所以A₁的示数等于A₂的示数,故A错误;A₁、A₂都是向右偏转,则正、负接线柱接线都是正确的,故B错误;该电路为串联电路,电流表A₁、A₂测的都是同一电流,所以测得的电流相等,故C错误;A₁、A₂应示数相同,但两个表向右偏转的角度不同,说明所用测量范围不同,由于A₂的指针向右偏转的角度很小,则A₂所接的测量范围大于A₁所接的测量范围。故选D。
解析
【分析】首先观察电路，确定该电路为串联电路，根据串联电路的电流特点，各处电流相等，因此电流表A₁和A₂的示数理论上应相等。接下来逐一分析选项：A选项错误理解串联电路电流规律，串联电路电流处处相等，与电流先后通过的顺序无关；B选项中，电流表指针向右偏转说明正负接线柱连接正确，若接反指针会向左偏，故B错误；C选项违背串联电路电流规律，串联电路中通过两电流表的电流相等；D选项需结合电流表的工作原理，电流表偏转角度与所选量程有关，相同电流下，量程越大偏转角度越小，A₁偏转大说明量程小，A₂偏转小说明量程大，符合题意。
【解析】该电路为串联电路，根据串联电路电流规律，各处电流相等，因此A₁、A₂示数相等，A选项错误；两表指针均向右偏转，说明正负接线柱接线正确，B选项错误；串联电路中电流处处相等，故通过两表的电流相等，C选项错误；电流表偏转角度由量程决定，电流相同时，量程越大偏转角度越小，A₂偏转角度小，说明其测量范围大于A₁，D选项正确。
【答案】D
【知识点】串联电路电流规律、电流表的使用
【点评】本题考查串联电路电流特点和电流表的使用，核心是理解串联电路电流处处相等，以及电流表量程对偏转角度的影响，属于基础应用类题目，需准确掌握相关规律。
【难度系数】0.5
【解析】该电路为串联电路，根据串联电路电流规律，各处电流相等，因此A₁、A₂示数相等，A选项错误；两表指针均向右偏转，说明正负接线柱接线正确，B选项错误；串联电路中电流处处相等，故通过两表的电流相等，C选项错误；电流表偏转角度由量程决定，电流相同时，量程越大偏转角度越小，A₂偏转角度小，说明其测量范围大于A₁，D选项正确。
【答案】D
【知识点】串联电路电流规律、电流表的使用
【点评】本题考查串联电路电流特点和电流表的使用，核心是理解串联电路电流处处相等，以及电流表量程对偏转角度的影响，属于基础应用类题目，需准确掌握相关规律。
【难度系数】0.5
3. 在如图所示实物电路中，下列判断正确的是（
①只闭合$\mathrm{S}_{1}$时，三个小灯泡串联，$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流
②只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{3}$被短路，$\mathrm{A}_{3}$测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和
③只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$被短路，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的电流大小相等
④只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$被短路，$\mathrm{A}_{1}$的示数大于$\mathrm{A}_{2}$
A.①②
B.①④
C.①③
D.②④
C
）①只闭合$\mathrm{S}_{1}$时，三个小灯泡串联，$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流
②只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{3}$被短路，$\mathrm{A}_{3}$测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和
③只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$被短路，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的电流大小相等
④只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$被短路，$\mathrm{A}_{1}$的示数大于$\mathrm{A}_{2}$
A.①②
B.①④
C.①③
D.②④
答案
3.C 【点拨】由图知只闭合S₁时,三个小灯泡串联,A₁测通过L₁的电流,故①正确;只闭合S₁、S₂时,L₂、L₃被短路,A₃测通过L₁的电流,故②错误;只闭合S₁、S₃时,L₁和L₂被短路,电路为L₃的简单电路,A₁和A₂都测量电路中的电流,所以A₁和A₂的电流大小相等,故③正确;只闭合S₂、S₃时,L₂和L₃并联,电流表A₁和A₂都测量干路的电流,所以A₁的示数等于A₂的示数,故④错误。故选C。
解析
【分析】
要判断各开关闭合时的电路情况，需先梳理电流路径，确定用电器的连接方式（串联/并联），再明确电流表测量的电流对象，逐个分析①~④的说法是否正确。
【解析】
1. 只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极→$\mathrm{L}_{3}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→$\mathrm{A}_{1}$→$\mathrm{S}_{1}$→电源负极，三个小灯泡串联，电流表$\mathrm{A}_{1}$测串联电路的电流，即通过$\mathrm{L}_{1}$的电流，故①正确；
2. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{S}_{2}$闭合后，$\mathrm{L}_{2}$、$\mathrm{L}_{3}$被短路，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{A}_{3}$→$\mathrm{L}_{1}$→$\mathrm{A}_{1}$→$\mathrm{S}_{1}$→电源负极，$\mathrm{A}_{3}$测通过$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和，故②错误；
3. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{S}_{3}$闭合后，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$被短路，电路为$\mathrm{L}_{3}$的简单电路，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$均测量电路中的电流，根据电流规律，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的电流大小相等，故③正确；
4. 只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$均测量干路电流，干路电流相等，故$\mathrm{A}_{1}$的示数等于$\mathrm{A}_{2}$的示数，④错误。
综上，正确的是①③，对应选项C。
【答案】
C
【知识点】
电路串并联判断、电流表使用
【点评】
本题考查实物电路的动态分析，需准确梳理不同开关组合下的电流路径，区分短路、串并联电路，易错点是判断电流表测量对象和短路用电器，需仔细分析每个开关的作用。
【难度系数】
0.5
要判断各开关闭合时的电路情况，需先梳理电流路径，确定用电器的连接方式（串联/并联），再明确电流表测量的电流对象，逐个分析①~④的说法是否正确。
【解析】
1. 只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极→$\mathrm{L}_{3}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→$\mathrm{A}_{1}$→$\mathrm{S}_{1}$→电源负极，三个小灯泡串联，电流表$\mathrm{A}_{1}$测串联电路的电流，即通过$\mathrm{L}_{1}$的电流，故①正确；
2. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{S}_{2}$闭合后，$\mathrm{L}_{2}$、$\mathrm{L}_{3}$被短路，电流路径为：电源正极→$\mathrm{S}_{2}$→$\mathrm{A}_{3}$→$\mathrm{L}_{1}$→$\mathrm{A}_{1}$→$\mathrm{S}_{1}$→电源负极，$\mathrm{A}_{3}$测通过$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和，故②错误；
3. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{S}_{3}$闭合后，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$被短路，电路为$\mathrm{L}_{3}$的简单电路，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$均测量电路中的电流，根据电流规律，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的电流大小相等，故③正确；
4. 只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联，$\mathrm{A}_{1}$和$\mathrm{A}_{2}$均测量干路电流，干路电流相等，故$\mathrm{A}_{1}$的示数等于$\mathrm{A}_{2}$的示数，④错误。
综上，正确的是①③，对应选项C。
【答案】
C
【知识点】
电路串并联判断、电流表使用
【点评】
本题考查实物电路的动态分析，需准确梳理不同开关组合下的电流路径，区分短路、串并联电路，易错点是判断电流表测量对象和短路用电器，需仔细分析每个开关的作用。
【难度系数】
0.5
4. 在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（
A.a导线中电流为2.5 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和为1.5 A
C
）A.a导线中电流为2.5 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和为1.5 A
答案
4.C 【点拨】电流表的接线等效为如图所示:由题图可知电流表的测量范围选择的是0~3 A,分度值是0.1 A,所以图中电流表的读数为I=1.5 A,由等效电路图可知,该电路为并联电路的一部分。a导线中的电流即电流表的读数,Iₐ=I=1.5 A,故A不符合题意;若b导线为干路中的导线,则I_b=I_c+Iₐ,I_b＞1.5 A,若a导线为干路中的导线,则Iₐ=I_b+I_c,I_b＜1.5 A,若c导线为干路中的导线,则I_c=Iₐ+I_b,则I_b可以是任意电流值,综上所述,b导线中的电流不是确定值,故B不符合题意,C符合题意;若a导线为干路中的导线,则Iₐ=I_b+I_c=1.5 A,所以b导线和c导线中电流之和可能为1.5 A,而若a为支路,则I_b+I_c＞Iₐ=1.5 A,故D不符合题意。故选C。
解析
【分析】
要解决本题，需先确定电流表的量程与读数，再结合等效电路判断电路为并联电路的一部分，依据并联电路电流规律逐一分析选项，排除错误选项得出正确答案。
【解析】
1. 电流表读数：由图可知，电流表选用0~3A量程，分度值为0.1A，指针指向1.5A刻度处，因此电流表读数为1.5A，即a导线电流$I_a=1.5A$。
2. 电路结构分析：等效电路显示该电路为并联电路的一部分，并联电路的电流规律为：干路电流等于各支路电流之和。
3. 选项分析：
A选项：a导线电流为1.5A，不是2.5A，错误；
B选项：b导线电流可能是支路电流（小于1.5A），也可能是干路电流（大于1.5A），不一定为1.5A，错误；
C选项：当b导线为支路电流时，其大小可满足并联电流规律，可能为1.7A，正确；
D选项：若a为支路导线，b和c的电流之和等于干路电流，大于1.5A；仅当a为干路导线时，b和c的电流之和才为1.5A，因此该结论不成立，错误。
【答案】C
【知识点】电流表读数、并联电路电流规律
【点评】本题结合电流表使用与并联电路电流特点，考查学生对电路结构的分析能力，需明确电流表量程读数规则及并联电流关系，难度适中。
【难度系数】0.5
要解决本题，需先确定电流表的量程与读数，再结合等效电路判断电路为并联电路的一部分，依据并联电路电流规律逐一分析选项，排除错误选项得出正确答案。
【解析】
1. 电流表读数：由图可知，电流表选用0~3A量程，分度值为0.1A，指针指向1.5A刻度处，因此电流表读数为1.5A，即a导线电流$I_a=1.5A$。
2. 电路结构分析：等效电路显示该电路为并联电路的一部分，并联电路的电流规律为：干路电流等于各支路电流之和。
3. 选项分析：
A选项：a导线电流为1.5A，不是2.5A，错误；
B选项：b导线电流可能是支路电流（小于1.5A），也可能是干路电流（大于1.5A），不一定为1.5A，错误；
C选项：当b导线为支路电流时，其大小可满足并联电流规律，可能为1.7A，正确；
D选项：若a为支路导线，b和c的电流之和等于干路电流，大于1.5A；仅当a为干路导线时，b和c的电流之和才为1.5A，因此该结论不成立，错误。
【答案】C
【知识点】电流表读数、并联电路电流规律
【点评】本题结合电流表使用与并联电路电流特点，考查学生对电路结构的分析能力，需明确电流表量程读数规则及并联电流关系，难度适中。
【难度系数】0.5
5. [2026·聊城期中] 如图所示，当开关$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$断开时，电流表$\mathrm{A}_1$的示数为0.5 A，电流表$\mathrm{A}_2$的示数为0.3 A，下列说法正确的是 （
A.当只闭合$\mathrm{S}_1$时，电流表$\mathrm{A}_1$的示数为0.2 A
B.当只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_2$的示数为0.3 A
C.当只闭合$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_2$的示数为0.2 A
D.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，通过$\mathrm{L}_1$的电流为0.3 A
A
）A.当只闭合$\mathrm{S}_1$时，电流表$\mathrm{A}_1$的示数为0.2 A
B.当只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_2$的示数为0.3 A
C.当只闭合$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_2$的示数为0.2 A
D.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，通过$\mathrm{L}_1$的电流为0.3 A
答案
5.A 【点拨】当开关S₁、S₂闭合,S₃断开时,分析电路可知,L₁、L₂并联,电流表A₁在干路上测总电流,电流表A₂在L₂支路上,测L₂支路电流,根据并联电路的电流规律可知,通过L₁的电流I₁=I-I₂=0.5 A-0.3 A=0.2 A;当只闭合S₁时,电路为L₁的简单电路,电流表A₁测通过L₁的电流,则电流表A₁的示数为0.2 A,故A正确,D错误。只闭合S₂时,不能形成闭合回路,电路中无电流,电流表A₂的示数为0,故B错误。当只闭合S₃时,L₁、L₂串联,此时电流表A₂没有电流通过,其示数为0,故C错误。故选A。
解析
【分析】首先明确题干中开关$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$断开时的电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，根据并联电路电流规律算出通过$\mathrm{L}_1$的电流。再逐个分析各选项对应的开关状态，判断电路是否通路、连接方式，以及电流表的测量对象，结合电流规律判断选项对错。
【解析】1. 分析题干状态：当$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$断开时，电流从电源正极流出，分为两条支路：一条经$\mathrm{L}_1$，另一条经$\mathrm{A}_2$、$\mathrm{L}_2$，汇合后经$\mathrm{S}_1$回到电源负极，故$\mathrm{L}_1$、$\mathrm{L}_2$并联；$\mathrm{A}_1$测干路电流，示数$I=0.5\ \mathrm{A}$；$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，示数$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律$I=I_1+I_2$，得通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 分析选项A：只闭合$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路，电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{S}_1$→负极，$\mathrm{A}_1$测$\mathrm{L}_1$的电流，示数为$0.2\ \mathrm{A}$，A正确。
3. 分析选项B：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$断开，电路无闭合回路，处于断路状态，电流表$\mathrm{A}_2$示数为$0$，B错误。
4. 分析选项C：只闭合$\mathrm{S}_3$时，电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{S}_3$→负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联；此时$\mathrm{A}_2$所在支路因$\mathrm{S}_2$断开无电流，示数为$0$，C错误。
5. 分析选项D：只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，通过$\mathrm{L}_1$的电流为$0.2\ \mathrm{A}$，不是$0.3\ \mathrm{A}$，D错误。
【答案】A
【知识点】并联电路电流规律；电路连接分析；电流表使用
【点评】本题通过不同开关组合考查电路分析能力，需准确判断各状态下的电路通路情况、用电器连接方式及电流表测量对象，是电学基础题型，需细心分析电流路径避免出错。
【难度系数】0.5
【解析】1. 分析题干状态：当$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$断开时，电流从电源正极流出，分为两条支路：一条经$\mathrm{L}_1$，另一条经$\mathrm{A}_2$、$\mathrm{L}_2$，汇合后经$\mathrm{S}_1$回到电源负极，故$\mathrm{L}_1$、$\mathrm{L}_2$并联；$\mathrm{A}_1$测干路电流，示数$I=0.5\ \mathrm{A}$；$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，示数$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律$I=I_1+I_2$，得通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 分析选项A：只闭合$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路，电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{S}_1$→负极，$\mathrm{A}_1$测$\mathrm{L}_1$的电流，示数为$0.2\ \mathrm{A}$，A正确。
3. 分析选项B：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$断开，电路无闭合回路，处于断路状态，电流表$\mathrm{A}_2$示数为$0$，B错误。
4. 分析选项C：只闭合$\mathrm{S}_3$时，电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{S}_3$→负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联；此时$\mathrm{A}_2$所在支路因$\mathrm{S}_2$断开无电流，示数为$0$，C错误。
5. 分析选项D：只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，通过$\mathrm{L}_1$的电流为$0.2\ \mathrm{A}$，不是$0.3\ \mathrm{A}$，D错误。
【答案】A
【知识点】并联电路电流规律；电路连接分析；电流表使用
【点评】本题通过不同开关组合考查电路分析能力，需准确判断各状态下的电路通路情况、用电器连接方式及电流表测量对象，是电学基础题型，需细心分析电流路径避免出错。
【难度系数】0.5
6.[2026·南京期中] 如图所示，当$S_1$断开、$S_2$闭合时，电流表示数为0.2 A，这时通过$L_1$的电流是
0.2
A。当$S_1$、$S_2$都闭合时，电流表的示数是0.38 A，这时没有
（填“有”或“没有”）电流通过$L_1$，原因是L₁被S₁短路
。答案
6. 0.2;没有;L₁被S₁短路
解析
【分析】
首先明确开关通断时的电路连接情况：当$S_1$断开、$S_2$闭合时，电流从电源正极流出，经$S_2$、电流表、$L_2$后，只能通过$L_1$回到电源负极，此时$L_1$与$L_2$串联，电流表测串联电路的电流；当$S_1$、$S_2$都闭合时，$S_1$的导线直接并联在$L_1$两端，会将$L_1$短路，电流不再经过$L_1$，而是通过$S_1$的导线形成回路。结合串联电路电流特点和短路的概念即可解答。
【解析】
1. 当$S_1$断开、$S_2$闭合时，$L_1$与$L_2$串联，电流表测量串联电路的电流，根据串联电路电流处处相等的规律，可知通过$L_1$的电流等于电流表示数，即$0.2\ \mathrm{A}$。
2. 当$S_1$、$S_2$都闭合时，开关$S_1$与$L_1$并联，$L_1$被短路，因此没有电流通过$L_1$，此时电流路径为：电源正极→$S_2$→电流表→$L_2$→$S_1$→电源负极，电流表测量通过$L_2$的电流。
【答案】
0.2；没有；$L_1$被$S_1$短路
【知识点】
串联电路电流规律；短路现象；电路分析
【点评】
本题考查电路的动态分析，核心是判断开关通断时的电路连接方式，利用串联电路电流特点和短路的概念即可解决，属于初中物理电路部分的基础题。
【难度系数】
0.6
首先明确开关通断时的电路连接情况：当$S_1$断开、$S_2$闭合时，电流从电源正极流出，经$S_2$、电流表、$L_2$后，只能通过$L_1$回到电源负极，此时$L_1$与$L_2$串联，电流表测串联电路的电流；当$S_1$、$S_2$都闭合时，$S_1$的导线直接并联在$L_1$两端，会将$L_1$短路，电流不再经过$L_1$，而是通过$S_1$的导线形成回路。结合串联电路电流特点和短路的概念即可解答。
【解析】
1. 当$S_1$断开、$S_2$闭合时，$L_1$与$L_2$串联，电流表测量串联电路的电流，根据串联电路电流处处相等的规律，可知通过$L_1$的电流等于电流表示数，即$0.2\ \mathrm{A}$。
2. 当$S_1$、$S_2$都闭合时，开关$S_1$与$L_1$并联，$L_1$被短路，因此没有电流通过$L_1$，此时电流路径为：电源正极→$S_2$→电流表→$L_2$→$S_1$→电源负极，电流表测量通过$L_2$的电流。
【答案】
0.2；没有；$L_1$被$S_1$短路
【知识点】
串联电路电流规律；短路现象；电路分析
【点评】
本题考查电路的动态分析，核心是判断开关通断时的电路连接方式，利用串联电路电流特点和短路的概念即可解决，属于初中物理电路部分的基础题。
【难度系数】
0.6

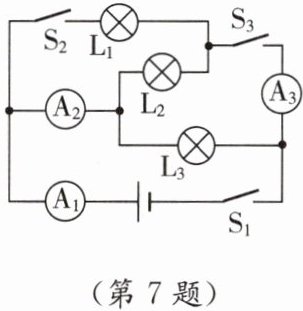

7. [2026·长沙期中] 在如图所示的电路中，当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，电流表$\mathrm{A}_2$测量的是通过灯泡
L₃
的电流；当三个开关都闭合时，电流表$\mathrm{A}_2$指针的偏转角度是$\mathrm{A}_3$的两倍（电流表测量范围是0～0.6 A和0～3 A），此时断开开关$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数变化了0.4 A，再断开开关$\mathrm{S}_3$，电流表$\mathrm{A}_1$的示数又变化了0.1 A。则当三个开关都闭合时，在电路安全的前提下，通过灯$\mathrm{L}_3$的电流可能为0.9或0.1
A。答案
7. L₃;0.9或0.1 【点拨】只闭合开关S₁、S₂时,L₁、L₂会被短路,只有灯泡L₃接入电路,电流表测量通过L₃的电流。由图可知,当开关全部闭合时,三个灯泡并联,A₁测干路电流,A₂测通过L₂和L₃的电流之和,A₃测通过L₁和L₂的电流之和;当断开开关S₂时,L₁断路,电流表A₁的示数变化了0.4 A,则三个开关均闭合时通过L₁的电流I₁=0.4 A;再断开开关S₃时,L₂断路,电流表A₁的示数又变化了0.1 A,则三个开关均闭合时通过L₂的电流I₂=0.1 A;由并联电路的电流特点可知,三个开关均闭合时,电流表A₃的示数为I_A3=I₁+I₂=0.4 A+0.1 A=0.5 A;①已知三个开关均闭合时电流表A₂指针的偏转角度是A₃的2倍,若电流表A₂、A₃的测量范围相同,则可得此时A₂的示数为I_A2=2I_A3=2×0.5 A=1 A,由此可知A₂、A₃的测量范围均为0~3 A,根据并联电路的电流规律可得,三个开关均闭合时,通过L₃的电流为I₃=I_A2-I₂=1 A-0.1 A=0.9 A;②三个开关均闭合时电流表A₂指针的偏转角度是A₃的2倍,若A₃的测量范围仍然为0~3 A,而A₂的测量范围为0~0.6 A,且A₃的示数仍然为I_A3=0.5 A,则根据偏转角度的关系可知,此时A₂的示数为I_A2'=0.2 A,由并联电路的电流规律可得,三个开关均闭合时,通过L₃的电流为I₃'=I_A2'-I₂=0.2 A-0.1 A=0.1 A;③三个开关均闭合时电流表A₂指针的偏转角度是A₃的2倍,若A₃的测量范围为0~0.6 A,而A₂的测量范围为0~3 A,且A₃的示数仍然为I_A3=0.5 A,则根据偏转角度的关系可知,A₂的示数是A₃示数的10倍,所以此时A₂的示数为I_A2''=10I_A3=10×0.5 A=5 A＞3 A,故假设不成立,这种情况不可能;综上可知,当三个开关都闭合时,在电路安全的前提下,通过灯L₃的电流可能为0.9或0.1 A。
解析
【分析】
首先分析只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时的电路：此时$\mathrm{S}_3$断开，$\mathrm{L}_1$支路因$\mathrm{S}_3$断路无法导通，电流从电源正极出发，经$\mathrm{A}_1$、$\mathrm{A}_2$后，仅能通过$\mathrm{L}_3$、$\mathrm{S}_1$回到负极，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，因此$\mathrm{A}_2$测量$\mathrm{L}_3$的电流。
再分析三个开关都闭合时的电路：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，其中$\mathrm{A}_1$测干路总电流，$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流，$\mathrm{A}_3$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流。
接着根据断开开关的电流变化求各灯电流：断开$\mathrm{S}_2$时，$\mathrm{L}_1$支路断路，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_1$的电流，即$I_1=0.4\ \mathrm{A}$；断开$\mathrm{S}_3$时，$\mathrm{L}_2$支路断路，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_2$的电流，即$I_2=0.1\ \mathrm{A}$，因此$\mathrm{A}_3$的示数$I_{A3}=I_1+I_2=0.5\ \mathrm{A}$。
最后结合电流表偏转角度与量程的关系分情况讨论：电流表偏转角度与示数成正比，若量程不同，同一偏转角度下，$0∼3\ \mathrm{A}$量程的示数是$0∼0.6\ \mathrm{A}$量程的5倍，据此判断$\mathrm{A}_2$的示数，进而求出$\mathrm{L}_3$的电流，排除不安全的情况。
【解析】
1. 只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{S}_3$断开，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，电路为$\mathrm{L}_3$的简单电路，电流表$\mathrm{A}_2$测量通过$\mathrm{L}_3$的电流。
2. 三个开关都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联：
断开$\mathrm{S}_2$，$\mathrm{L}_1$支路断开，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_1$的电流，故$I_1=0.4\ \mathrm{A}$；
断开$\mathrm{S}_3$，$\mathrm{L}_2$支路断开，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_2$的电流，故$I_2=0.1\ \mathrm{A}$；
因此$\mathrm{A}_3$的示数$I_{A3}=I_1+I_2=0.4\ \mathrm{A}+0.1\ \mathrm{A}=0.5\ \mathrm{A}$。
3. 电流表偏转角度是$\mathrm{A}_3$的2倍，分情况讨论：
情况1：$\mathrm{A}_2$、$\mathrm{A}_3$量程相同，$\mathrm{A}_2$示数$I_{A2}=2I_{A3}=2×0.5\ \mathrm{A}=1\ \mathrm{A}$，此时$\mathrm{A}_2$量程为$0∼3\ \mathrm{A}$，安全。根据并联电路电流规律$I_{A2}=I_2+I_3$，得$I_3=I_{A2}-I_2=1\ \mathrm{A}-0.1\ \mathrm{A}=0.9\ \mathrm{A}$。
情况2：$\mathrm{A}_3$量程为$0∼3\ \mathrm{A}$，$\mathrm{A}_2$量程为$0∼0.6\ \mathrm{A}$，$\mathrm{A}_2$偏转角度是$\mathrm{A}_3$的2倍，则$\mathrm{A}_2$示数$I_{A2}'=\frac{2}{5}×0.5\ \mathrm{A}=0.2\ \mathrm{A}$（因$0∼0.6\ \mathrm{A}$量程的示数为$0∼3\ \mathrm{A}$的$\frac{1}{5}$），此时$\mathrm{A}_2$示数在量程内，安全。则$I_3'=I_{A2}'-I_2=0.2\ \mathrm{A}-0.1\ \mathrm{A}=0.1\ \mathrm{A}$。
情况3：若$\mathrm{A}_3$量程为$0∼0.6\ \mathrm{A}$，$\mathrm{A}_2$偏转角度是$\mathrm{A}_3$的2倍，则$\mathrm{A}_2$示数为$10×0.5\ \mathrm{A}=5\ \mathrm{A}$，超过电流表最大量程$3\ \mathrm{A}$，不安全，排除。
综上，通过$\mathrm{L}_3$的电流为$0.9\ \mathrm{A}$或$0.1\ \mathrm{A}$。
【答案】
$\mathrm{L}_3$；$0.9$或$0.1$
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流特点，关键是正确分析不同开关状态下的电路连接方式和电流表测量对象，需结合电流表量程与偏转角度的关系分情况讨论，考查学生的电路分析能力和逻辑推理能力。
【难度系数】
0.4
首先分析只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时的电路：此时$\mathrm{S}_3$断开，$\mathrm{L}_1$支路因$\mathrm{S}_3$断路无法导通，电流从电源正极出发，经$\mathrm{A}_1$、$\mathrm{A}_2$后，仅能通过$\mathrm{L}_3$、$\mathrm{S}_1$回到负极，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，因此$\mathrm{A}_2$测量$\mathrm{L}_3$的电流。
再分析三个开关都闭合时的电路：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，其中$\mathrm{A}_1$测干路总电流，$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流，$\mathrm{A}_3$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流。
接着根据断开开关的电流变化求各灯电流：断开$\mathrm{S}_2$时，$\mathrm{L}_1$支路断路，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_1$的电流，即$I_1=0.4\ \mathrm{A}$；断开$\mathrm{S}_3$时，$\mathrm{L}_2$支路断路，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_2$的电流，即$I_2=0.1\ \mathrm{A}$，因此$\mathrm{A}_3$的示数$I_{A3}=I_1+I_2=0.5\ \mathrm{A}$。
最后结合电流表偏转角度与量程的关系分情况讨论：电流表偏转角度与示数成正比，若量程不同，同一偏转角度下，$0∼3\ \mathrm{A}$量程的示数是$0∼0.6\ \mathrm{A}$量程的5倍，据此判断$\mathrm{A}_2$的示数，进而求出$\mathrm{L}_3$的电流，排除不安全的情况。
【解析】
1. 只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{S}_3$断开，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，电路为$\mathrm{L}_3$的简单电路，电流表$\mathrm{A}_2$测量通过$\mathrm{L}_3$的电流。
2. 三个开关都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联：
断开$\mathrm{S}_2$，$\mathrm{L}_1$支路断开，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_1$的电流，故$I_1=0.4\ \mathrm{A}$；
断开$\mathrm{S}_3$，$\mathrm{L}_2$支路断开，$\mathrm{A}_1$示数变化量等于$\mathrm{L}_2$的电流，故$I_2=0.1\ \mathrm{A}$；
因此$\mathrm{A}_3$的示数$I_{A3}=I_1+I_2=0.4\ \mathrm{A}+0.1\ \mathrm{A}=0.5\ \mathrm{A}$。
3. 电流表偏转角度是$\mathrm{A}_3$的2倍，分情况讨论：
情况1：$\mathrm{A}_2$、$\mathrm{A}_3$量程相同，$\mathrm{A}_2$示数$I_{A2}=2I_{A3}=2×0.5\ \mathrm{A}=1\ \mathrm{A}$，此时$\mathrm{A}_2$量程为$0∼3\ \mathrm{A}$，安全。根据并联电路电流规律$I_{A2}=I_2+I_3$，得$I_3=I_{A2}-I_2=1\ \mathrm{A}-0.1\ \mathrm{A}=0.9\ \mathrm{A}$。
情况2：$\mathrm{A}_3$量程为$0∼3\ \mathrm{A}$，$\mathrm{A}_2$量程为$0∼0.6\ \mathrm{A}$，$\mathrm{A}_2$偏转角度是$\mathrm{A}_3$的2倍，则$\mathrm{A}_2$示数$I_{A2}'=\frac{2}{5}×0.5\ \mathrm{A}=0.2\ \mathrm{A}$（因$0∼0.6\ \mathrm{A}$量程的示数为$0∼3\ \mathrm{A}$的$\frac{1}{5}$），此时$\mathrm{A}_2$示数在量程内，安全。则$I_3'=I_{A2}'-I_2=0.2\ \mathrm{A}-0.1\ \mathrm{A}=0.1\ \mathrm{A}$。
情况3：若$\mathrm{A}_3$量程为$0∼0.6\ \mathrm{A}$，$\mathrm{A}_2$偏转角度是$\mathrm{A}_3$的2倍，则$\mathrm{A}_2$示数为$10×0.5\ \mathrm{A}=5\ \mathrm{A}$，超过电流表最大量程$3\ \mathrm{A}$，不安全，排除。
综上，通过$\mathrm{L}_3$的电流为$0.9\ \mathrm{A}$或$0.1\ \mathrm{A}$。
【答案】
$\mathrm{L}_3$；$0.9$或$0.1$
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流特点，关键是正确分析不同开关状态下的电路连接方式和电流表测量对象，需结合电流表量程与偏转角度的关系分情况讨论，考查学生的电路分析能力和逻辑推理能力。
【难度系数】
0.4
