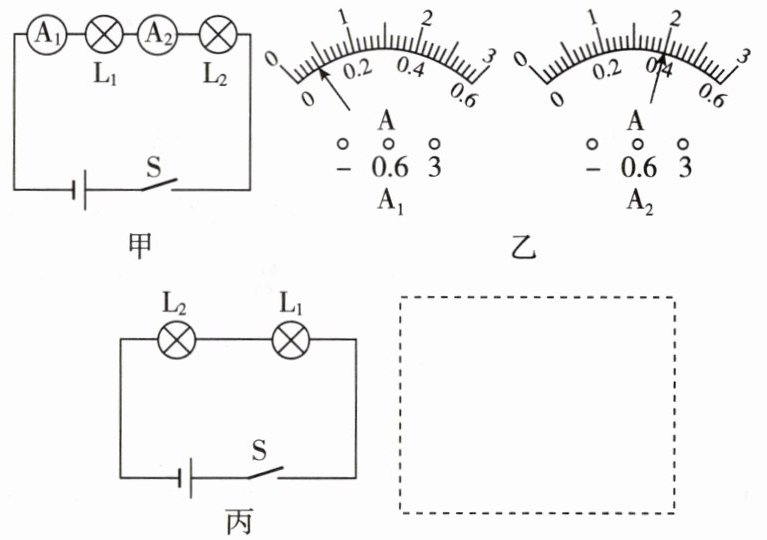

8. 小丽同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路如图甲所示，闭合开关后，两电流表指针偏转情况如图乙所示。
(1)她发现电流表$\mathrm{A}_1$指针偏转角度较电流表$\mathrm{A}_2$小，所以她认为“串联电路电流每流经一个用电器，电流都会减弱一些”，造成她判断错误的原因是她忽视了电流表所选的
(2)当小丽连接完电路的最后一根导线后，两个灯泡都亮了，小丽在连接电路时可能的错误是

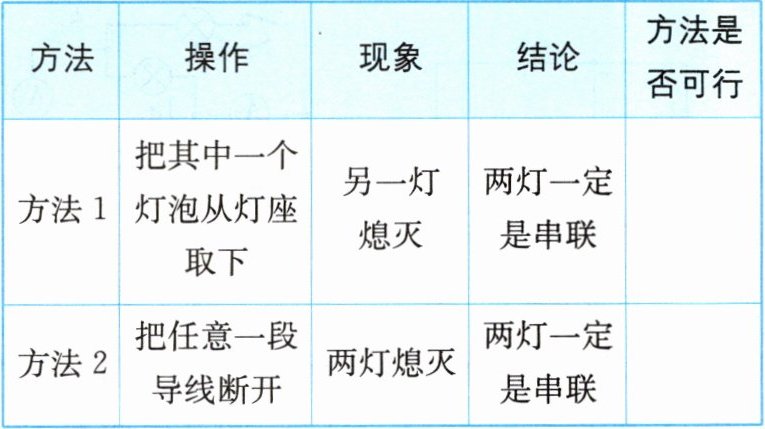

| 方法 | 操作 | 现象 | 结论 | 方法是否可行 |
| --- | --- | --- | --- | --- |
| 方法1 | 把其中一个灯泡从灯座取下 | 另一灯
熄灭 | 两灯一定是串联 | |
| 方法2 | 把任意一段导线断开 | 两灯熄灭 | 两灯一定是串联 | |
(3)小红用如图丙所示的电路研究串联电路特点，闭合开关$\mathrm{S}$后，发现灯$\mathrm{L}_1$较亮，$\mathrm{L}_2$较暗。她对这一现象的解释是电流从电源正极出发，经过灯$\mathrm{L}_1$、$\mathrm{L}_2$，电流逐渐变小，所以灯$\mathrm{L}_1$较亮，灯$\mathrm{L}_2$较暗。小丽认为小红的解释是错误的，她仅用图丙中的器材设计了一个实验，根据实验现象就能说明小红解释是错误的。请你在虚线框内画出小丽设计的实验电路图。
(1)她发现电流表$\mathrm{A}_1$指针偏转角度较电流表$\mathrm{A}_2$小，所以她认为“串联电路电流每流经一个用电器，电流都会减弱一些”，造成她判断错误的原因是她忽视了电流表所选的
测量范围
不同。(2)当小丽连接完电路的最后一根导线后，两个灯泡都亮了，小丽在连接电路时可能的错误是
开关未断开
；连接好电路后，闭合开关，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格处填写“可行”或“不可行”。| 方法 | 操作 | 现象 | 结论 | 方法是否可行 |
| --- | --- | --- | --- | --- |
| 方法1 | 把其中一个灯泡从灯座取下 | 另一灯
熄灭 | 两灯一定是串联 | || 方法2 | 把任意一段导线断开 | 两灯熄灭 | 两灯一定是串联 | |
(3)小红用如图丙所示的电路研究串联电路特点，闭合开关$\mathrm{S}$后，发现灯$\mathrm{L}_1$较亮，$\mathrm{L}_2$较暗。她对这一现象的解释是电流从电源正极出发，经过灯$\mathrm{L}_1$、$\mathrm{L}_2$，电流逐渐变小，所以灯$\mathrm{L}_1$较亮，灯$\mathrm{L}_2$较暗。小丽认为小红的解释是错误的，她仅用图丙中的器材设计了一个实验，根据实验现象就能说明小红解释是错误的。请你在虚线框内画出小丽设计的实验电路图。
答案
8.【解】(1)测量范围 (2)开关未断开;可行;不可行 (3)如图所示。
【点拨】(3)小红认为“电流从电源正极出发,经过灯L₁、L₂,电流逐渐变小,所以灯L₁较亮,灯L₂较暗”,于是可以交换一下电源正负极(或两个灯)的位置,让电流先经过灯L₂,后经过灯L₁,观察两个灯泡的亮度情况。
解析
【分析】
要解决本题，需结合串联电路的电流特点、电流表使用规则、串并联电路的判断方法逐步分析：
1. 电流表偏转角度问题：串联电路电流处处相等，电流表指针偏转角度由电流大小和所选量程共同决定，偏转小是因为选了大量程，并非电流变小，因此判断错误的原因是忽视了量程（测量范围）。
2. 电路连接与串并联判断：连接电路前开关应断开，若连接完导线灯就亮，说明开关未断开；串联电路用电器互相影响，并联则互不影响，断开导线时，并联干路断开也会导致两灯熄灭，据此判断方法可行性。
3. 反驳小红的错误：小红认为电流经过用电器会变小，实际串联电流处处相等，可交换两灯位置，让电流先经过L₂，观察亮度即可证明其错误。
【解析】
(1) 串联电路中各处电流相等，电流表指针偏转角度与电流大小和所选量程有关，A₁指针偏转小是因为所选量程更大，并非电流更小，因此判断错误的原因是忽视了电流表所选的测量范围（量程）。
(2) 连接电路时，为保护电路，开关应处于断开状态，连接完最后一根导线灯就亮，说明开关未断开；
串并联判断：
方法1：串联电路各用电器互相影响，取下一个灯泡，另一灯熄灭；并联电路各支路独立工作，取下一个灯泡，另一灯仍发光，因此方法1可行；
方法2：若断开并联电路的干路导线，两灯也会熄灭，因此“断开任意导线两灯熄灭”不能说明是串联，方法2不可行。
(3) 小红的错误观点是“电流经过用电器会逐渐变小导致灯变暗”，实际串联电流处处相等，因此交换L₁和L₂的位置，让电流先经过L₂，若此时L₂仍较暗，即可反驳小红，电路图为将L₁与L₂互换位置（对应参考答案的图）。
【答案】
(1) 测量范围；(2) 开关未断开；可行；不可行；(3)
【知识点】
串联电路电流规律、电流表使用、串并联电路判断
【点评】
本题围绕串联电路核心知识点展开，考查电流表的正确使用、串并联电路的判断方法，以及对串联电流特点的理解，是电学基础题型，需掌握串联电路电流处处相等的规律，区分电流表量程对偏转的影响，明确串并联电路的本质区别。
【难度系数】
0.5
要解决本题，需结合串联电路的电流特点、电流表使用规则、串并联电路的判断方法逐步分析：
1. 电流表偏转角度问题：串联电路电流处处相等，电流表指针偏转角度由电流大小和所选量程共同决定，偏转小是因为选了大量程，并非电流变小，因此判断错误的原因是忽视了量程（测量范围）。
2. 电路连接与串并联判断：连接电路前开关应断开，若连接完导线灯就亮，说明开关未断开；串联电路用电器互相影响，并联则互不影响，断开导线时，并联干路断开也会导致两灯熄灭，据此判断方法可行性。
3. 反驳小红的错误：小红认为电流经过用电器会变小，实际串联电流处处相等，可交换两灯位置，让电流先经过L₂，观察亮度即可证明其错误。
【解析】
(1) 串联电路中各处电流相等，电流表指针偏转角度与电流大小和所选量程有关，A₁指针偏转小是因为所选量程更大，并非电流更小，因此判断错误的原因是忽视了电流表所选的测量范围（量程）。
(2) 连接电路时，为保护电路，开关应处于断开状态，连接完最后一根导线灯就亮，说明开关未断开；
串并联判断：
方法1：串联电路各用电器互相影响，取下一个灯泡，另一灯熄灭；并联电路各支路独立工作，取下一个灯泡，另一灯仍发光，因此方法1可行；
方法2：若断开并联电路的干路导线，两灯也会熄灭，因此“断开任意导线两灯熄灭”不能说明是串联，方法2不可行。
(3) 小红的错误观点是“电流经过用电器会逐渐变小导致灯变暗”，实际串联电流处处相等，因此交换L₁和L₂的位置，让电流先经过L₂，若此时L₂仍较暗，即可反驳小红，电路图为将L₁与L₂互换位置（对应参考答案的图）。
【答案】
(1) 测量范围；(2) 开关未断开；可行；不可行；(3)
【知识点】
串联电路电流规律、电流表使用、串并联电路判断
【点评】
本题围绕串联电路核心知识点展开，考查电流表的正确使用、串并联电路的判断方法，以及对串联电流特点的理解，是电学基础题型，需掌握串联电路电流处处相等的规律，区分电流表量程对偏转的影响，明确串并联电路的本质区别。
【难度系数】
0.5
9. ★★ [2026·四川巴中市巴州区期中] 在如图所示的电路中，电源保持不变，当只闭合开关S₁时，电流表A的示数是0.25 A，求：
(1)此时灯泡L₁中的电流是多少安？
(2)当开关S₁、S₂、S₃都闭合时，灯泡L₃中的电流是0.8 A，电流表A的示数是1.2 A，此时灯泡L₂中的电流是多少安？
(3)当只闭合开关S₁和S₂时，电流表A的示数是多少安？
(1)此时灯泡L₁中的电流是多少安？
(2)当开关S₁、S₂、S₃都闭合时，灯泡L₃中的电流是0.8 A，电流表A的示数是1.2 A，此时灯泡L₂中的电流是多少安？
(3)当只闭合开关S₁和S₂时，电流表A的示数是多少安？
答案
9.【解】(1)当只闭合开关S₁时,L₁、L₃串联,电流处处相等,灯泡L₁中的电流等于电流表的示数,大小为0.25 A。
(2)当开关S₁、S₂、S₃都闭合时,L₁被短路,L₂、L₃并联,电流表测量干路电流,灯泡L₃中的电流I₃=0.8 A,电流表A的示数是1.2 A,即干路电流I=1.2 A,灯泡L₂中的电流I₂=I-I₃=1.2 A-0.8 A=0.4 A。
(3)当只闭合开关S₁和S₂时,L₁、L₃串联后再与L₂并联,此时电流表A测量干路电流,干路电流I总=0.25 A+0.4 A=0.65 A。
(2)当开关S₁、S₂、S₃都闭合时,L₁被短路,L₂、L₃并联,电流表测量干路电流,灯泡L₃中的电流I₃=0.8 A,电流表A的示数是1.2 A,即干路电流I=1.2 A,灯泡L₂中的电流I₂=I-I₃=1.2 A-0.8 A=0.4 A。
(3)当只闭合开关S₁和S₂时,L₁、L₃串联后再与L₂并联,此时电流表A测量干路电流,干路电流I总=0.25 A+0.4 A=0.65 A。
解析
【分析】
要解决本题，需先分析不同开关状态下的电路连接方式，明确电流表的测量对象，再结合串并联电路的电流规律计算。步骤如下：
1. 分析只闭合S₁时的电路，判断L₁与L₃的连接关系，利用串联电流规律求L₁的电流；
2. 分析S₁、S₂、S₃都闭合时的电路，判断L₂与L₃的并联关系，利用并联电流规律求L₂的电流；
3. 分析只闭合S₁和S₂时的电路，判断两条支路的并联关系，利用并联电流规律求干路电流（电流表的示数）。
【解析】
(1) 当只闭合开关S₁时，S₂、S₃断开，电流路径为：电源正极→S₁→电流表A→L₁→L₃→电源负极，因此L₁与L₃串联。根据串联电路电流处处相等的规律，灯泡L₁中的电流等于电流表的示数，即I₁=0.25 A。
(2) 当开关S₁、S₂、S₃都闭合时，L₁被导线短路，电流分为两条支路：①电源正极→S₁→电流表A→S₂→L₂→电源负极；②电源正极→S₁→电流表A→L₃→电源负极，因此L₂与L₃并联，电流表测干路电流。已知干路电流I=1.2 A，L₃的电流I₃=0.8 A，根据并联电路干路电流等于各支路电流之和，得L₂的电流I₂=I - I₃=1.2 A - 0.8 A=0.4 A。
(3) 当只闭合开关S₁和S₂时，S₃断开，电流分为两条支路：①电源正极→S₁→电流表A→S₂→L₂→电源负极；②电源正极→S₁→电流表A→L₁→L₃→电源负极，即L₂支路与L₁、L₃串联支路并联，电流表测干路电流。其中L₁、L₃串联支路的电流为0.25 A，L₂支路的电流为0.4 A，因此干路电流（电流表的示数）I总=0.25 A + 0.4 A=0.65 A。
【答案】
(1) 0.25 A；(2) 0.4 A；(3) 0.65 A
【知识点】
串联电路电流规律；并联电路电流规律；电路动态分析
【点评】
本题通过开关状态改变考查串并联电路的判断及电流规律的应用，核心是明确不同开关组合下的电路结构，属于基础电路题型，需掌握串并联电路的特点。
【难度系数】
0.3
要解决本题，需先分析不同开关状态下的电路连接方式，明确电流表的测量对象，再结合串并联电路的电流规律计算。步骤如下：
1. 分析只闭合S₁时的电路，判断L₁与L₃的连接关系，利用串联电流规律求L₁的电流；
2. 分析S₁、S₂、S₃都闭合时的电路，判断L₂与L₃的并联关系，利用并联电流规律求L₂的电流；
3. 分析只闭合S₁和S₂时的电路，判断两条支路的并联关系，利用并联电流规律求干路电流（电流表的示数）。
【解析】
(1) 当只闭合开关S₁时，S₂、S₃断开，电流路径为：电源正极→S₁→电流表A→L₁→L₃→电源负极，因此L₁与L₃串联。根据串联电路电流处处相等的规律，灯泡L₁中的电流等于电流表的示数，即I₁=0.25 A。
(2) 当开关S₁、S₂、S₃都闭合时，L₁被导线短路，电流分为两条支路：①电源正极→S₁→电流表A→S₂→L₂→电源负极；②电源正极→S₁→电流表A→L₃→电源负极，因此L₂与L₃并联，电流表测干路电流。已知干路电流I=1.2 A，L₃的电流I₃=0.8 A，根据并联电路干路电流等于各支路电流之和，得L₂的电流I₂=I - I₃=1.2 A - 0.8 A=0.4 A。
(3) 当只闭合开关S₁和S₂时，S₃断开，电流分为两条支路：①电源正极→S₁→电流表A→S₂→L₂→电源负极；②电源正极→S₁→电流表A→L₁→L₃→电源负极，即L₂支路与L₁、L₃串联支路并联，电流表测干路电流。其中L₁、L₃串联支路的电流为0.25 A，L₂支路的电流为0.4 A，因此干路电流（电流表的示数）I总=0.25 A + 0.4 A=0.65 A。
【答案】
(1) 0.25 A；(2) 0.4 A；(3) 0.65 A
【知识点】
串联电路电流规律；并联电路电流规律；电路动态分析
【点评】
本题通过开关状态改变考查串并联电路的判断及电流规律的应用，核心是明确不同开关组合下的电路结构，属于基础电路题型，需掌握串并联电路的特点。
【难度系数】
0.3
