1. 一题多变 如图所示的电路中,当开关S闭合时,下列说法中正确的是 (
A.$L_1$和$L_2$并联,电压表测灯$L_1$两端的电压
B.$L_1$和$L_2$并联,电压表测灯$L_2$两端的电压
C.$L_1$和$L_2$串联,电压表测灯$L_1$两端的电压
D.$L_1$和$L_2$串联,电压表测灯$L_2$两端的电压
第1题图
变式题图
C
)A.$L_1$和$L_2$并联,电压表测灯$L_1$两端的电压
B.$L_1$和$L_2$并联,电压表测灯$L_2$两端的电压
C.$L_1$和$L_2$串联,电压表测灯$L_1$两端的电压
D.$L_1$和$L_2$串联,电压表测灯$L_2$两端的电压
第1题图 变式题图答案
1. C
解析
【分析】要解决此题，需分两步分析：1. 判断电路连接方式：采用电流路径法，观察电流从电源正极流出后有几条独立路径，只有一条路径则为串联，多条则为并联；2. 判断电压表测量对象：电压表需并联在被测用电器两端，通过观察电压表的并联位置确定测量对象。
【解析】1. 判断串并联：开关S闭合后，电流从电源正极出发，依次经过灯L₁、灯L₂，再回到电源负极，仅存在一条电流路径，因此L₁和L₂串联，排除A、B选项（A、B认为是并联）；2. 判断电压表测量对象：电压表并联在灯L₁的两端，说明电压表测灯L₁两端的电压，排除D选项（D认为测L₂两端电压）。综上，正确答案为C。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题考查串联电路的判断和电压表的测量对象，是电学基础题型，核心是掌握电流路径法判断串并联、电压表的使用规则，适合巩固电学入门知识。
【难度系数】0.6
【解析】1. 判断串并联：开关S闭合后，电流从电源正极出发，依次经过灯L₁、灯L₂，再回到电源负极，仅存在一条电流路径，因此L₁和L₂串联，排除A、B选项（A、B认为是并联）；2. 判断电压表测量对象：电压表并联在灯L₁的两端，说明电压表测灯L₁两端的电压，排除D选项（D认为测L₂两端电压）。综上，正确答案为C。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题考查串联电路的判断和电压表的测量对象，是电学基础题型，核心是掌握电流路径法判断串并联、电压表的使用规则，适合巩固电学入门知识。
【难度系数】0.6

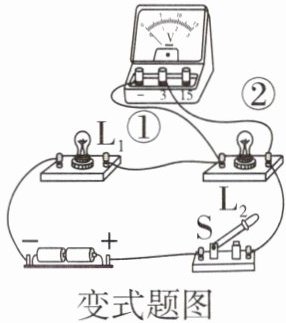

(2025安徽六安九中期中)小明探究串联电路的电压规律,连接了如图所示的电路,下列说法错误 的是 (
A.闭合开关S,电压表测量$\mathrm{L}_2$两端的电压
B.只将导线②的下端改接到$\mathrm{L}_1$左端,闭合开关S,电压表测量$\mathrm{L}_1$两端的电压
C.只将导线①的下端改接到$\mathrm{L}_1$右端,闭合开关S,电压表测量$\mathrm{L}_2$两端的电压
D.只将导线①的下端改接到$\mathrm{L}_1$左端,闭合开关S,电压表测量电源电压
B
)A.闭合开关S,电压表测量$\mathrm{L}_2$两端的电压
B.只将导线②的下端改接到$\mathrm{L}_1$左端,闭合开关S,电压表测量$\mathrm{L}_1$两端的电压
C.只将导线①的下端改接到$\mathrm{L}_1$右端,闭合开关S,电压表测量$\mathrm{L}_2$两端的电压
D.只将导线①的下端改接到$\mathrm{L}_1$左端,闭合开关S,电压表测量电源电压
答案
变式 B 【解析】闭合开关S,电压表的两个接线端并联在L₂的两端,且正负接线柱连接符合电流“正进负出”的规则,能正确测量L₂两端的电压,A正确,不符合题意;导线②的下端改接到L₁左端后,电压表的正负接线柱接反(此时电压表的负接线柱接电流流入端、正接线柱接电流流出端),不符合电压表“正进负出”的使用规则,无法正确测量L₁两端的电压,B错误,符合题意;导线①的下端改接到L₁右端后,电压表仍并联在L₂两端,且正负接线柱连接符合“正进负出”的规则,能正确测量L₂两端的电压,C正确,不符合题意;导线①的下端改接到L₁左端后,电压表并联在电源两端,且接线合理,D正确,不符合题意.故选B.
解析
【分析】
要解决这道题，需牢记电压表的使用规则：①电压表应并联在被测电路两端；②电流需从电压表的正接线柱流入，负接线柱流出。解题时，需逐一分析每个选项中电压表的连接方式，判断其是否符合上述规则，以及测量对象是否正确，从而找出错误选项。
【解析】
逐个分析选项：
选项A：原电路中，电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出，符合使用规则，能正确测量$\mathrm{L}_2$两端电压，A正确，不符合题意。
选项B：将导线②的下端改接到$\mathrm{L}_1$左端后，电压表的正负接线柱接反（电流从电压表负接线柱流入，正接线柱流出），不符合电压表“正进负出”的规则，无法正确测量$\mathrm{L}_1$两端电压，B错误，符合题意。
选项C：将导线①的下端改接到$\mathrm{L}_1$右端后，电压表仍并联在$\mathrm{L}_2$两端，且正负接线柱连接符合“正进负出”规则，能正确测量$\mathrm{L}_2$两端电压，C正确，不符合题意。
选项D：将导线①的下端改接到$\mathrm{L}_1$左端后，电压表并联在电源两端，且接线符合规则，能测量电源电压，D正确，不符合题意。
综上，错误的是B选项。
【答案】
B
【知识点】
电压表的使用、串联电路电压规律
【点评】
本题考查电压表的正确使用及串联电路电压的测量，核心是判断电压表的并联对象和正负接线柱的连接是否正确，易错点在于改动导线后正负接线柱的判断，需仔细分析电流路径。
【难度系数】
0.6
要解决这道题，需牢记电压表的使用规则：①电压表应并联在被测电路两端；②电流需从电压表的正接线柱流入，负接线柱流出。解题时，需逐一分析每个选项中电压表的连接方式，判断其是否符合上述规则，以及测量对象是否正确，从而找出错误选项。
【解析】
逐个分析选项：
选项A：原电路中，电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出，符合使用规则，能正确测量$\mathrm{L}_2$两端电压，A正确，不符合题意。
选项B：将导线②的下端改接到$\mathrm{L}_1$左端后，电压表的正负接线柱接反（电流从电压表负接线柱流入，正接线柱流出），不符合电压表“正进负出”的规则，无法正确测量$\mathrm{L}_1$两端电压，B错误，符合题意。
选项C：将导线①的下端改接到$\mathrm{L}_1$右端后，电压表仍并联在$\mathrm{L}_2$两端，且正负接线柱连接符合“正进负出”规则，能正确测量$\mathrm{L}_2$两端电压，C正确，不符合题意。
选项D：将导线①的下端改接到$\mathrm{L}_1$左端后，电压表并联在电源两端，且接线符合规则，能测量电源电压，D正确，不符合题意。
综上，错误的是B选项。
【答案】
B
【知识点】
电压表的使用、串联电路电压规律
【点评】
本题考查电压表的正确使用及串联电路电压的测量，核心是判断电压表的并联对象和正负接线柱的连接是否正确，易错点在于改动导线后正负接线柱的判断，需仔细分析电流路径。
【难度系数】
0.6

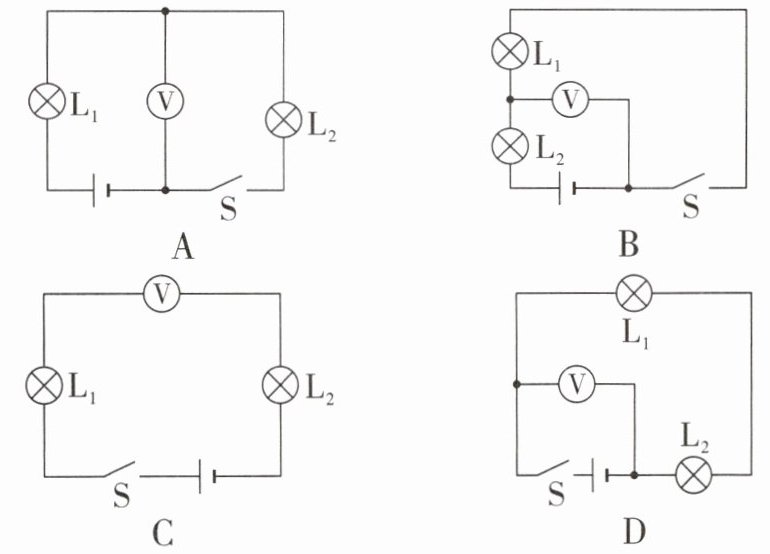

2. (2025北京昌平一中期中)如图所示的电路中，闭合开关S后，能用电压表正确测量小灯泡$\mathrm{L}_1$两端电压的是 (
B
) 答案
2. B
解析
【分析】要判断电压表是否正确测量小灯泡$\mathrm{L}_1$两端电压，需依据电压表的使用规则：电压表应并联在被测用电器两端，且电流从电压表正接线柱流入、负接线柱流出。逐一分析各选项电路：
1. 选项A：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求。
2. 选项B：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$的两端，且接线柱连接正确，能测量$\mathrm{L}_1$两端电压，符合要求。
3. 选项C：电压表串联在电路中，由于电压表内阻极大，电路电流极小，无法正常工作，且测量对象不是$\mathrm{L}_1$两端电压，不符合要求。
4. 选项D：闭合开关后，电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求。
【解析】根据电压表的使用规则，电压表需并联在被测用电器两端。对各选项分析：
A选项：电压表并联在电源两端，测电源电压，错误；
B选项：电压表并联在$\mathrm{L}_1$两端，接线正确，测$\mathrm{L}_1$两端电压，正确；
C选项：电压表串联在电路中，接法错误，错误；
D选项：电压表并联在电源两端，测电源电压，错误。
【答案】B
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确使用，核心是明确电压表需并联在被测用电器两端，通过分析各电路中电压表的连接方式即可解题，属于基础题。
【难度系数】0.3
1. 选项A：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求。
2. 选项B：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$的两端，且接线柱连接正确，能测量$\mathrm{L}_1$两端电压，符合要求。
3. 选项C：电压表串联在电路中，由于电压表内阻极大，电路电流极小，无法正常工作，且测量对象不是$\mathrm{L}_1$两端电压，不符合要求。
4. 选项D：闭合开关后，电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求。
【解析】根据电压表的使用规则，电压表需并联在被测用电器两端。对各选项分析：
A选项：电压表并联在电源两端，测电源电压，错误；
B选项：电压表并联在$\mathrm{L}_1$两端，接线正确，测$\mathrm{L}_1$两端电压，正确；
C选项：电压表串联在电路中，接法错误，错误；
D选项：电压表并联在电源两端，测电源电压，错误。
【答案】B
【知识点】电压表的使用、串联电路电压测量
【点评】本题考查电压表的正确使用，核心是明确电压表需并联在被测用电器两端，通过分析各电路中电压表的连接方式即可解题，属于基础题。
【难度系数】0.3
3. 一题多变 如图所示的电路中，当开关S闭合后电路正常工作时，下列说法正确的是（
A.开关只能控制灯泡$L_1$
B.灯泡$L_1$和$L_2$串联
C.电压表测的是电源两端的电压
D.电流表测的是通过电压表的电流
变式1题图
C
）A.开关只能控制灯泡$L_1$
B.灯泡$L_1$和$L_2$串联
C.电压表测的是电源两端的电压
D.电流表测的是通过电压表的电流
变式1题图
答案
3. C 【解析】由题图可知,灯泡L₁和L₂并联,电流表与灯泡L₂串联,所以电流表测的是通过灯泡L₂的电流,开关在干路中,控制整个电路,电压表测量并联电路两端的电压,即电源电压,A、B、D错误,C正确.故选C.
解析
【分析】
要解决这道题，需先分析电路结构，明确用电器连接方式、开关作用及电表测量对象：第一步，将电压表视为开路、电流表视为导线，梳理电流路径，确定L₁和L₂的连接方式；第二步，判断开关所在位置，明确其控制范围；第三步，确定电压表和电流表的测量对象；最后逐一分析选项得出正确答案。
【解析】
首先分析电路：把电压表看作开路，电流表看作导线，电流从电源正极流出后分为两条支路，一条经过灯泡L₁，另一条经过电流表、灯泡L₂，两条支路汇合后经开关回到电源负极，因此L₁与L₂是并联关系；开关在干路中，控制整个电路，故选项A错误；两灯为并联而非串联，选项B错误；电压表并联在电源两端，测量电源两端电压，选项C正确；电流表与L₂串联，测的是通过L₂的电流，且电压表内阻极大，几乎无电流通过，选项D错误。综上，正确答案为C。
【答案】
C
【知识点】
并联电路判断；电流表、电压表的使用
【点评】
本题考查电路的基本分析，需掌握“电压表开路、电流表短路”的电路分析技巧，属于初中物理电路部分的基础题，难度适中，需熟练掌握电表测量对象的判断方法。
【难度系数】
0.6
要解决这道题，需先分析电路结构，明确用电器连接方式、开关作用及电表测量对象：第一步，将电压表视为开路、电流表视为导线，梳理电流路径，确定L₁和L₂的连接方式；第二步，判断开关所在位置，明确其控制范围；第三步，确定电压表和电流表的测量对象；最后逐一分析选项得出正确答案。
【解析】
首先分析电路：把电压表看作开路，电流表看作导线，电流从电源正极流出后分为两条支路，一条经过灯泡L₁，另一条经过电流表、灯泡L₂，两条支路汇合后经开关回到电源负极，因此L₁与L₂是并联关系；开关在干路中，控制整个电路，故选项A错误；两灯为并联而非串联，选项B错误；电压表并联在电源两端，测量电源两端电压，选项C正确；电流表与L₂串联，测的是通过L₂的电流，且电压表内阻极大，几乎无电流通过，选项D错误。综上，正确答案为C。
【答案】
C
【知识点】
并联电路判断；电流表、电压表的使用
【点评】
本题考查电路的基本分析，需掌握“电压表开路、电流表短路”的电路分析技巧，属于初中物理电路部分的基础题，难度适中，需熟练掌握电表测量对象的判断方法。
【难度系数】
0.6
万唯原创关于如图所示的电路，下列说法正确的是
（
A.闭合开关$\mathrm{S}_1$,断开开关$\mathrm{S}_2$,电流表示数为0
B.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,两灯串联
C.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,电流表测量$\mathrm{L}_1$所在支路的电流
D.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,电压表测灯泡$\mathrm{L}_2$两端的电压
（
D
）A.闭合开关$\mathrm{S}_1$,断开开关$\mathrm{S}_2$,电流表示数为0
B.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,两灯串联
C.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,电流表测量$\mathrm{L}_1$所在支路的电流
D.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,电压表测灯泡$\mathrm{L}_2$两端的电压
答案
变式1 D
解析
【分析】
要判断各选项正误，需结合开关通断确定电路结构，利用电流表（相当于导线）、电压表（相当于开路）的特点分析：
1. 分析选项A：闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时，电路为通路，电流表有电流通过，示数不为0，故A错误；
2. 分析选项B：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后分为两条支路，分别经过$\mathrm{L}_1$、$\mathrm{L}_2$后汇合回负极，两灯为并联，不是串联，故B错误；
3. 分析选项C：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流表在干路，测量的是干路总电流，而非$\mathrm{L}_1$所在支路的电流，故C错误；
4. 分析选项D：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电压表并联在$\mathrm{L}_2$两端，并联电路各支路电压相等（等于电源电压），因此电压表测$\mathrm{L}_2$两端电压，故D正确。
【解析】
根据开关通断确定电流路径，结合电表使用规则判断：
闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时，电流路径为：电源→$\mathrm{S}_1$→电流表→$\mathrm{L}_1$→电源，电路通路，电流表有示数，A错误；
同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流分为两条支路：①电源→$\mathrm{S}_1$→电流表→$\mathrm{L}_1$→电源；②电源→$\mathrm{S}_1$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源，两灯并联；电流表在干路，测干路总电流；电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端电压，因此B、C错误，D正确。
【答案】
D
【知识点】
串并联电路判断、电流表与电压表的使用
【点评】
本题考查电路连接方式及电表测量对象，需熟练掌握开关通断的电流路径，明确电表使用规则，属于初中电路基础题。
【难度系数】
0.5
要判断各选项正误，需结合开关通断确定电路结构，利用电流表（相当于导线）、电压表（相当于开路）的特点分析：
1. 分析选项A：闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时，电路为通路，电流表有电流通过，示数不为0，故A错误；
2. 分析选项B：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后分为两条支路，分别经过$\mathrm{L}_1$、$\mathrm{L}_2$后汇合回负极，两灯为并联，不是串联，故B错误；
3. 分析选项C：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流表在干路，测量的是干路总电流，而非$\mathrm{L}_1$所在支路的电流，故C错误；
4. 分析选项D：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电压表并联在$\mathrm{L}_2$两端，并联电路各支路电压相等（等于电源电压），因此电压表测$\mathrm{L}_2$两端电压，故D正确。
【解析】
根据开关通断确定电流路径，结合电表使用规则判断：
闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时，电流路径为：电源→$\mathrm{S}_1$→电流表→$\mathrm{L}_1$→电源，电路通路，电流表有示数，A错误；
同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流分为两条支路：①电源→$\mathrm{S}_1$→电流表→$\mathrm{L}_1$→电源；②电源→$\mathrm{S}_1$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源，两灯并联；电流表在干路，测干路总电流；电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端电压，因此B、C错误，D正确。
【答案】
D
【知识点】
串并联电路判断、电流表与电压表的使用
【点评】
本题考查电路连接方式及电表测量对象，需熟练掌握开关通断的电流路径，明确电表使用规则，属于初中电路基础题。
【难度系数】
0.5

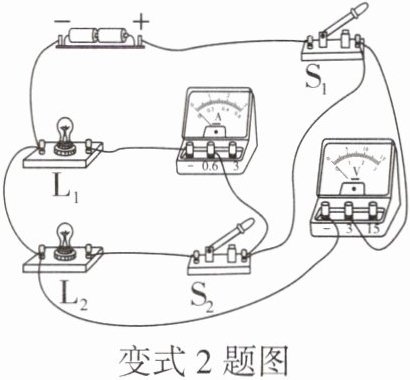

(2025安徽芜湖二十七中期中)如图所示的电路中，电源电压不变，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均能正常发光，两电表均有示数。下列分析正确的是 (
变式2题图
A.只闭合$\mathrm{S}_{1}$，电流表测量通过$\mathrm{L}_{2}$的电流
B.只闭合$\mathrm{S}_{1}$，电压表测量$\mathrm{L}_{2}$两端的电压
C.先闭合$\mathrm{S}_{1}$，再闭合$\mathrm{S}_{2}$，通过灯泡$\mathrm{L}_{1}$的电流会改变
D.先闭合$\mathrm{S}_{1}$，再闭合$\mathrm{S}_{2}$，电压表测量电源两端的电压
D
)变式2题图
A.只闭合$\mathrm{S}_{1}$，电流表测量通过$\mathrm{L}_{2}$的电流
B.只闭合$\mathrm{S}_{1}$，电压表测量$\mathrm{L}_{2}$两端的电压
C.先闭合$\mathrm{S}_{1}$，再闭合$\mathrm{S}_{2}$，通过灯泡$\mathrm{L}_{1}$的电流会改变
D.先闭合$\mathrm{S}_{1}$，再闭合$\mathrm{S}_{2}$，电压表测量电源两端的电压
答案
变式2 D
解析
【分析】
要解决此题，需先明确不同开关状态下的电路连接方式及电表测量对象：
1. 只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，$\mathrm{L}_{2}$支路断路，电路为$\mathrm{L}_{1}$的简单电路，电流表测$\mathrm{L}_{1}$的电流，电压表并联在电源两端，测电源电压；
2. 同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测$\mathrm{L}_{1}$支路的电流，电压表仍并联在电源两端，测电源电压。
再逐一分析选项判断对错。
【解析】
选项A：只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，$\mathrm{L}_{2}$所在支路无电流，电路只有$\mathrm{L}_{1}$工作，电流表测量的是$\mathrm{L}_{1}$的电流，不是$\mathrm{L}_{2}$的电流，A错误；
选项B：只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{2}$未接入电路，电压表并联在电源两端，测量的是电源电压，并非$\mathrm{L}_{2}$两端的电压，B错误；
选项C：先闭合$\mathrm{S}_{1}$，电路为$\mathrm{L}_{1}$的简单电路；再闭合$\mathrm{S}_{2}$，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，并联电路各支路电压等于电源电压，$\mathrm{L}_{1}$的电阻不变，根据$I=\frac{U}{R}$，通过$\mathrm{L}_{1}$的电流不变，C错误；
选项D：同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电压表并联在电源两端，测量电源两端的电压，D正确。
【答案】
D
【知识点】
并联电路特点、电流表使用、电压表使用
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路连接关系和电表测量对象，需结合串并联电路特点与欧姆定律判断，属于基础电路分析题，难度适中。
【难度系数】
0.5
要解决此题，需先明确不同开关状态下的电路连接方式及电表测量对象：
1. 只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，$\mathrm{L}_{2}$支路断路，电路为$\mathrm{L}_{1}$的简单电路，电流表测$\mathrm{L}_{1}$的电流，电压表并联在电源两端，测电源电压；
2. 同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测$\mathrm{L}_{1}$支路的电流，电压表仍并联在电源两端，测电源电压。
再逐一分析选项判断对错。
【解析】
选项A：只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，$\mathrm{L}_{2}$所在支路无电流，电路只有$\mathrm{L}_{1}$工作，电流表测量的是$\mathrm{L}_{1}$的电流，不是$\mathrm{L}_{2}$的电流，A错误；
选项B：只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{2}$未接入电路，电压表并联在电源两端，测量的是电源电压，并非$\mathrm{L}_{2}$两端的电压，B错误；
选项C：先闭合$\mathrm{S}_{1}$，电路为$\mathrm{L}_{1}$的简单电路；再闭合$\mathrm{S}_{2}$，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，并联电路各支路电压等于电源电压，$\mathrm{L}_{1}$的电阻不变，根据$I=\frac{U}{R}$，通过$\mathrm{L}_{1}$的电流不变，C错误；
选项D：同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电压表并联在电源两端，测量电源两端的电压，D正确。
【答案】
D
【知识点】
并联电路特点、电流表使用、电压表使用
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路连接关系和电表测量对象，需结合串并联电路特点与欧姆定律判断，属于基础电路分析题，难度适中。
【难度系数】
0.5
