5. 如图所示的电路中,已知电源电压为3 V,闭合开关S₁、S₂,发现灯泡L₁比灯泡L₂亮,则下列说法正确的是 ()


A.灯泡L₁两端的电压大于3 V
B.灯泡L₂两端的电压等于3 V
C.灯泡L₁、L₂两端的电压均小于3 V
D.灯泡L₁与L₂两端的电压之和等于3 V

5. B

【分析】首先判断电路连接方式：当开关S₁、S₂都闭合时，灯泡L₁和L₂为并联连接。根据并联电路的电压特点，各支路两端电压相等，且等于电源电压。接下来逐一分析选项：A选项中L₁两端电压应等于电源电压，并非大于；B选项需结合并联电压规律判断；C选项与并联电压特点矛盾；D选项需明确并联电路电压关系。
【解析】当闭合S₁、S₂时，L₁与L₂并联，并联电路各支路两端电压等于电源电压。已知电源电压为3V，因此L₁和L₂两端电压均为3V。对选项分析：A选项，L₁两端电压为3V，错误；B选项，L₂两端电压等于电源电压3V，正确；C选项，两灯电压均等于3V，错误；D选项，L₁与L₂两端电压之和为3V+3V=6V，不等于3V，错误。
【答案】B
【知识点】并联电路电压特点、电路连接方式判断
【点评】本题考查并联电路的电压规律，核心是正确判断电路连接方式，属于基础题型，难度较低。
【难度系数】0.3

6. 💡中考新考法·逆向思维，如图所示，暗盒中的两个灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一电路中，闭合开关，下列现象可以判断两灯一定并联的是（）

A.通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流相同
B.通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流不同
C.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相同
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压不同

6. B 【解析】串联电路的电流处处相等,相同规格的灯泡并联,则电路中各支路电流也可能相等,因此通过L₁和L₂的电流相同,两灯可能串联,也可能并联,A不符合题意;若通过L₁和L₂的电流不同,则两灯不可能串联,一定并联,B符合题意;若L₁和L₂两端电压相同,两灯可能并联,也可能串联,C不符合题意;L₁和L₂两端电压不同,则两灯一定串联,D不符合题意.故选B.

【分析】要判断两灯是否并联，需结合串联、并联电路的电流、电压特点分析：串联电路电流处处相等，总电压等于各用电器电压之和；并联电路各支路电压相等，干路电流等于各支路电流之和。需注意特殊情况：若两灯规格相同，串联时电流、电压也可能与并联时相同，因此要根据现象逆向推导，排除串联的可能，确定并联。
【解析】逐一分析选项：
A选项：若两灯规格相同，串联时电流处处相等，并联时若规格相同电流也相等，因此电流相同无法确定两灯是并联，A错误；
B选项：串联电路电流处处相等，若通过两灯的电流不同，说明两灯不可能是串联，只能是并联，B正确；
C选项：若两灯规格相同，串联时根据U=IR，电流相同、电阻相同，两端电压也相同；并联时电压一定相同，因此电压相同无法确定是并联，C错误；
D选项：并联电路各支路两端电压一定相等，若两灯电压不同，说明一定是串联，D错误。
综上，答案为B。
【答案】B
【知识点】串联电路电流电压规律、并联电路电流电压规律
【点评】本题考查串并联电路的电流、电压特点，需注意相同规格用电器在串并联中的特殊情况，利用逆向思维分析现象与电路连接的关系，是中考常见的基础题型。
【难度系数】0.5

7. 如图所示的电路中，电源电压不变，开关$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，电压表读数是3 V；$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表的读数是4.5 V，则$\mathrm{L}_1$两端的电压为 V，$\mathrm{L}_2$两端的电压为 V.

7. 3 1.5 【解析】当开关S₁闭合,S₂断开时,L₁和L₂串联,电压表测L₁两端的电压,故L₁两端的电压为3 V;当S₁断开、S₂闭合时,电压表测电源两端的电压,故电源电压为4.5 V,此时L₁和L₂仍串联,则L₂两端的电压U₂=U-U₁=4.5 V-3 V=1.5 V.

【分析】要解决这个问题，需先明确不同开关状态下的电路连接方式及电压表的测量对象：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测电源总电压。再结合串联电路电压规律计算$\mathrm{L}_2$的电压。
【解析】
1. 当开关$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端的电压，因此$\mathrm{L}_1$两端的电压$U_1=3\ \mathrm{V}$；
2. 当开关$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合时，电压表并联在电源两端，测电源电压，因此电源电压$U=4.5\ \mathrm{V}$；
3. 根据串联电路的电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端的电压$U_2=U-U_1=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$。
【答案】3；1.5
【知识点】串联电路电压规律、电压表的使用
【点评】本题为基础电路题，核心是判断不同开关状态下电压表的测量对象，再利用串联电路电压规律计算，需准确分析电路结构，难度较低。
【难度系数】0.6

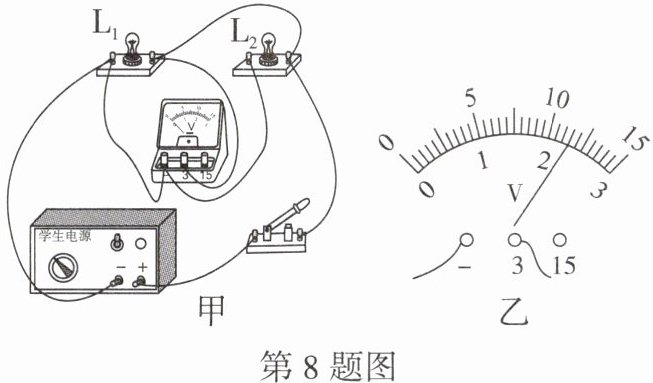

8. 如图所示的电路中，闭合开关后，电压表的示数如图所示，则灯L₁两端的电压为V，电源电压为V.

8. 2.3 2.3 【解析】由题图甲可知,电路为灯L₁与L₂并联的电路,电压表测量灯L₁两端的电压,根据并联电路中各支路两端电压相等,且等于电源电压可知,U_L₁=U_L₂=U_电源,由题图乙可知,电压表选择了0~3 V测量范围,分度值为0.1 V,电压表示数为2.3 V,所以L₁两端电压为2.3 V,L₂两端电压为2.3 V,电源电压为2.3 V.

【分析】首先观察图甲的电路连接，判断灯L₁与L₂为并联关系，电压表并联在L₁两端，因此电压表测量L₁两端的电压；接着回忆并联电路的电压规律：各支路两端电压相等，且等于电源电压；最后读取图乙中电压表的示数，结合规律即可得出结果。
【解析】1. 确定电路与电压表测量对象：由图甲可知，灯L₁与L₂并联，电压表并联在L₁两端，测L₁两端的电压；2. 应用并联电路电压规律：并联电路中各支路两端电压相等，且等于电源电压，即$U_{L1}=U_{L2}=U_{电源}$；3. 读取电压表示数：图乙中电压表选用0~3V量程，分度值为0.1V，指针指向2.3V，因此电压表示数为2.3V；4. 推导结果：根据并联电路电压规律，L₁两端电压为2.3V，电源电压也为2.3V。
【答案】2.3；2.3
【知识点】并联电路电压规律、电压表的读数
【点评】本题考查并联电路的电压特点和电压表的读数，解题关键是正确判断电路连接方式及电压表的测量对象，属于基础电路应用题目。
【难度系数】0.3

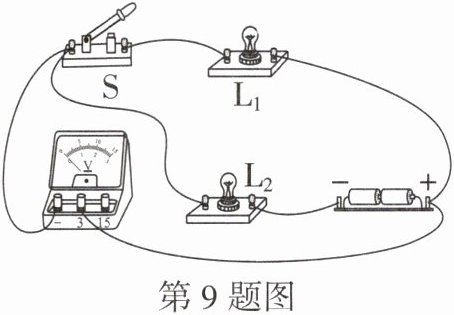

9. (2025河南商丘二中期中改编)如图所示的电路中，当闭合开关S，若电源电压为3 V，电压表示数为2 V，则灯泡$\mathrm{L}_1$两端的电压为 V，灯泡$\mathrm{L}_2$两端的电压为 V。当开关S由断开到闭合时，电压表示数（选填“变大”“变小”或“不变”）。

9. 2 1 变小 【解析】当开关S闭合时,因为两个灯泡是依次连接的,故两灯泡串联连接;电压表并联在L₁两端,所以电压表测量L₁两端的电压,即U₁=2 V;因为U=U₁+U₂,所以灯泡L₂两端的电压U₂=U-U₁=3 V-2 V=1 V;由电路图可知,当开关S闭合时,电路为串联电路,电压表测L₁两端的电压,即测量电路的部分电压,当开关S断开时,电压表、L₂及电源串联,电压表测电源电压,因此当开关由断开到闭合时,电压表示数变小.

【分析】
首先观察电路，闭合开关S后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$依次连接，属于串联电路；电压表并联在$\mathrm{L}_1$两端，因此测量的是$\mathrm{L}_1$两端的电压。根据串联电路的电压规律，总电压等于各部分电压之和，可计算$\mathrm{L}_2$两端的电压。当开关S断开时，电压表会与$\mathrm{L}_2$、电源串联，此时电压表相当于直接接在电源两端，测量电源电压，对比开关闭合时电压表的示数，即可判断示数变化。
【解析】
1. 闭合开关S时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，已知电压表示数为2V，因此$\mathrm{L}_1$两端电压$U_1=2\ \mathrm{V}$；电源电压$U=3\ \mathrm{V}$，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=3\ \mathrm{V}-2\ \mathrm{V}=1\ \mathrm{V}$。
2. 当开关S断开时，电路为断路，电压表串联在电路中，由于电压表内阻极大，此时电压表测电源电压，示数为3V；开关闭合时电压表测$\mathrm{L}_1$两端电压（2V），因此开关由断开到闭合时，电压表示数变小。
【答案】
2；1；变小
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压特点及电压表的使用，关键是准确判断电压表的测量对象，以及开关断开时的电路连接情况，属于基础题型，需注意电路分析的准确性。
【难度系数】
0.5

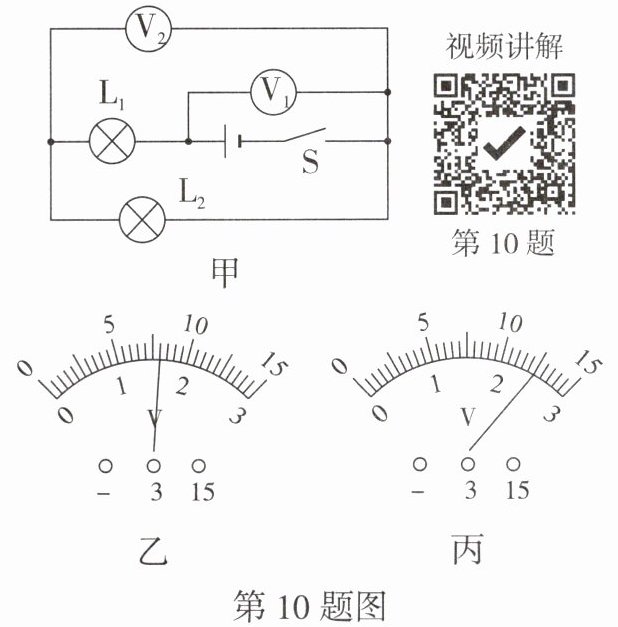

10. 万唯原创 如图甲所示电路,闭合开关S后,电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别如图乙、丙所示,则灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压分别是 ()


A.$8\ \mathrm{V}$ $2.5\ \mathrm{V}$
B.$5.5\ \mathrm{V}$ $2.5\ \mathrm{V}$
C.$2.5\ \mathrm{V}$ $8\ \mathrm{V}$
D.$5.5\ \mathrm{V}$ $8\ \mathrm{V}$

10. B 【解题关键点】电压表Ⓥ₁测量电源电压,其示数不能小于电压表Ⓥ₂的示数,由此可以判断出电压表使用的测量范围.【解析】由图甲可知,闭合开关S后,灯泡L₁和L₂串联,电压表Ⓥ₁测电源电压,Ⓥ₂测L₂两端的电压,由串联电路的电压规律可知,Ⓥ₁示数应大于Ⓥ₂的示数,但Ⓥ₁指针偏转角度小于Ⓥ₂,所以Ⓥ₁接大测量范围,Ⓥ₂接小测量范围;由图乙可知,Ⓥ₁的示数为8 V,即电源电压U=8 V,Ⓥ₂示数为2.5 V,即L₂两端的电压U₂=2.5 V;串联电路两端电压等于各用电器两端电压之和,所以灯泡L₁两端的电压为U₁=U-U₂=8 V-2.5 V=5.5 V,B正确.故选B.

【分析】首先分析电路：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，根据串联电路电压规律，电源电压等于各用电器两端电压之和，因此$\mathrm{V}_1$的示数应大于$\mathrm{V}_2$的示数。观察两表指针偏转角度：$\mathrm{V}_1$指针偏转更小，说明其使用大量程（$0∼15\mathrm{V}$）；$\mathrm{V}_2$指针偏转更大，说明其使用小量程（$0∼3\mathrm{V}$），据此读取两表的示数，再计算$\mathrm{L}_1$两端的电压。
【解析】由图甲可知，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压。因$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数，但$\mathrm{V}_1$指针偏转角度更小，故$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，示数为$8\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$2.5\mathrm{V}$。根据串联电路电压规律，$\mathrm{L}_1$两端的电压$U_1 = U - U_2 = 8\mathrm{V} - 2.5\mathrm{V} = 5.5\mathrm{V}$。
【答案】B
【知识点】串联电路电压规律、电压表读数
【点评】本题结合串联电路电压规律考查电压表的读数，核心是根据指针偏转角度和电压大小的关系判断电压表量程，是基础电路分析题。
【难度系数】0.5
