5. 请在下图中用笔画线代替导线连接一个小风扇工作的实物电路。
答案
5.
解析
【分析】要连接小风扇工作的电路，需组成包含电源、开关、小风扇的完整闭合电路。连接时需遵循电流路径：电流从电源正极出发，依次经过开关、小风扇，最终回到电源负极，形成通路，连接时导线接在各元件的接线柱上，避免交叉。
【解析】按照电流路径连接：将电源正极与开关的一个接线柱相连，开关的另一个接线柱与小风扇的一个接线柱相连，小风扇的另一个接线柱与电源负极相连，形成闭合回路，使小风扇能正常工作。
【答案】
【知识点】简单电路、电路连接
【点评】本题考查简单实物电路的连接，属于基础操作题，需掌握电路的基本组成和电流路径。
【难度系数】0.6
【解析】按照电流路径连接：将电源正极与开关的一个接线柱相连，开关的另一个接线柱与小风扇的一个接线柱相连，小风扇的另一个接线柱与电源负极相连，形成闭合回路，使小风扇能正常工作。
【答案】
【知识点】简单电路、电路连接
【点评】本题考查简单实物电路的连接，属于基础操作题，需掌握电路的基本组成和电流路径。
【难度系数】0.6

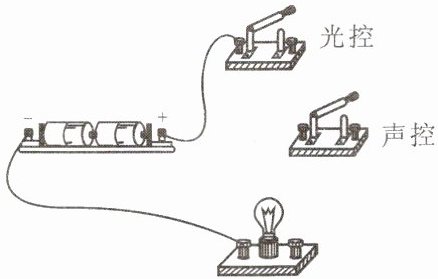

6.光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将下图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路。
答案
6.
解析
【分析】要实现“只有夜晚（光控闭合）且有人发声（声控闭合）时灯泡才发光”，说明两个开关需同时闭合电路才导通，因此光控开关和声控开关应串联在电路中，只有两者都闭合，电路才形成通路，灯泡才会发光。连接时需按串联电路的要求，将各元件依次连接，形成完整回路。

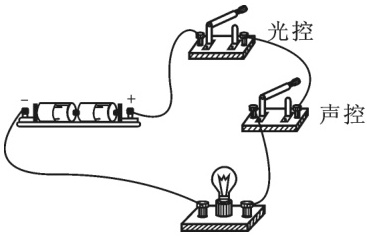

【解析】根据串联电路的连接规则，将光控开关、声控开关、灯泡依次串联在电源两端：从电源正极出发，先连接光控开关的一个接线柱，光控开关的另一个接线柱连接声控开关的一个接线柱，声控开关的另一个接线柱连接灯泡的一个接线柱，最后灯泡的另一个接线柱连接电源负极，这样就构成了满足要求的电路。
【答案】
【知识点】串联电路、开关的作用
【点评】本题结合实际声光控场景，考查串联电路的应用，核心是理解“同时满足两个条件”对应开关串联的特点，属于基础电路应用题。
【难度系数】0.5
【解析】根据串联电路的连接规则，将光控开关、声控开关、灯泡依次串联在电源两端：从电源正极出发，先连接光控开关的一个接线柱，光控开关的另一个接线柱连接声控开关的一个接线柱，声控开关的另一个接线柱连接灯泡的一个接线柱，最后灯泡的另一个接线柱连接电源负极，这样就构成了满足要求的电路。
【答案】
【知识点】串联电路、开关的作用
【点评】本题结合实际声光控场景，考查串联电路的应用，核心是理解“同时满足两个条件”对应开关串联的特点，属于基础电路应用题。
【难度系数】0.5

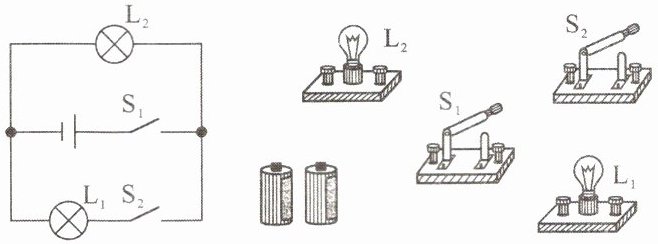

7.根据如图所示的电路图，用笔画线代替导线，连接实物电路。（要求导线不能交叉）
答案
7.
解析
【分析】首先观察电路图，明确电路结构：灯泡L₁与开关S₂串联为一条支路，灯泡L₂为另一条支路，两条支路并联，开关S₁在干路控制整个电路。连接实物时，遵循“先串后并”原则，从电源出发，先连接干路元件，再并联支路，保证导线不交叉，元件对应正确。

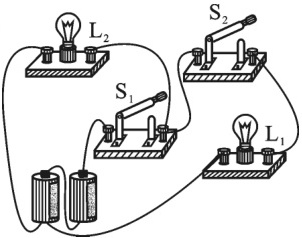

【解析】连接步骤：1. 将两节干电池串联组成电源；2. 从电源正极引出导线，连接到干路开关S₁的一个接线柱；3. S₁的另一个接线柱分两条支路：一条支路连接灯泡L₂的一个接线柱，L₂的另一个接线柱接电源负极；另一条支路连接开关S₂的一个接线柱，S₂的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱接电源负极，全程导线不交叉，完成实物连接。
【答案】
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是理清电路的串并联关系和开关的控制作用，连接时需注意导线不交叉、元件接线正确，属于基础电路操作题。
【难度系数】0.5
【解析】连接步骤：1. 将两节干电池串联组成电源；2. 从电源正极引出导线，连接到干路开关S₁的一个接线柱；3. S₁的另一个接线柱分两条支路：一条支路连接灯泡L₂的一个接线柱，L₂的另一个接线柱接电源负极；另一条支路连接开关S₂的一个接线柱，S₂的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱接电源负极，全程导线不交叉，完成实物连接。
【答案】
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是理清电路的串并联关系和开关的控制作用，连接时需注意导线不交叉、元件接线正确，属于基础电路操作题。
【难度系数】0.5

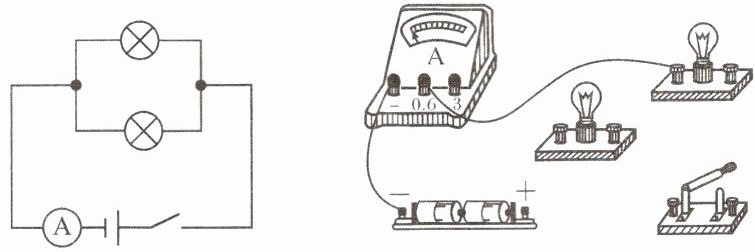

8.如图,根据电路图,把实物图连接完整。
答案
8.
解析
【分析】首先明确电路图结构：两个灯泡并联，电流表测干路电流，开关控制整个电路。连接实物时需遵循电流路径：电源正极→开关→分为两条支路，分别经过两个灯泡→汇合后经电流表回到电源负极，需对应电路图的分支与干路，完成实物连接。
【解析】根据电路图，两灯并联，电流表在干路。连接步骤：1. 将电源正极连接开关的一个接线柱；2. 把开关的另一个接线柱连接到两个灯泡的同一侧接线柱（公共端）；3. 将两个灯泡的另一侧接线柱（公共端）连接到电流表的0.6接线柱，形成完整的并联电路，完成实物连接。
【答案】
【知识点】并联电路、实物电路连接、电流表使用
【点评】本题是基础的并联电路实物连接题，需先分析电路图的电流走向，再对应连接实物，重点是明确并联电路的分支与干路，难度适中。
【难度系数】0.5
【解析】根据电路图，两灯并联，电流表在干路。连接步骤：1. 将电源正极连接开关的一个接线柱；2. 把开关的另一个接线柱连接到两个灯泡的同一侧接线柱（公共端）；3. 将两个灯泡的另一侧接线柱（公共端）连接到电流表的0.6接线柱，形成完整的并联电路，完成实物连接。
【答案】
【知识点】并联电路、实物电路连接、电流表使用
【点评】本题是基础的并联电路实物连接题，需先分析电路图的电流走向，再对应连接实物，重点是明确并联电路的分支与干路，难度适中。
【难度系数】0.5

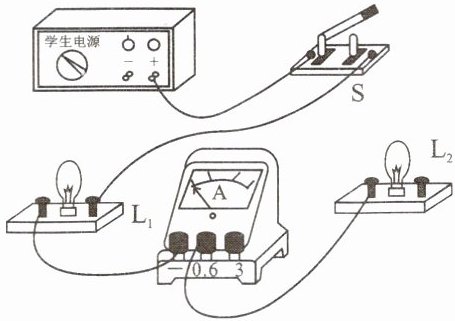

9.在如图所示的电路中,有两根导线尚未连接,请按要求将导线补充完整。
(1)$\mathrm{L}_1$与$\mathrm{L}_2$并联,电流表测通过$\mathrm{L}_2$的电流。
(2)开关$\mathrm{S}$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。
(1)$\mathrm{L}_1$与$\mathrm{L}_2$并联,电流表测通过$\mathrm{L}_2$的电流。
(2)开关$\mathrm{S}$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。
答案
9.
解析
【分析】要完成电路连接，需满足三个核心要求：①$\mathrm{L}_1$与$\mathrm{L}_2$并联，即电流有两条独立路径分别通过两灯；②电流表测$\mathrm{L}_2$的电流，需让电流表与$\mathrm{L}_2$串联，且电流从电流表正接线柱流入、负接线柱流出；③开关$\mathrm{S}$同时控制两灯，需将开关接在干路（电源正极与电路分支点之间）。解题时先确定干路与支路的结构：电源正极→开关$\mathrm{S}$为干路，之后分支为两条支路，一条经$\mathrm{L}_1$回到电源负极，另一条经电流表、$\mathrm{L}_2$回到电源负极，据此补充两根导线即可。

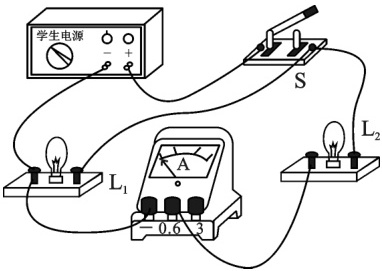

【解析】1. 连接开关$\mathrm{S}$远离电源正极的接线柱与$\mathrm{L}_1$的右端接线柱，使$\mathrm{L}_1$接入支路，且开关处于干路；2. 连接电源负极接线柱与$\mathrm{L}_2$的右端接线柱，保证电流表与$\mathrm{L}_2$串联（电流从电流表$0.6$接线柱流入、负接线柱流出），最终形成符合要求的并联电路，开关控制整个电路，电流表测$\mathrm{L}_2$的电流。
【答案】
【知识点】并联电路、电流表使用、电路连接
【点评】本题考查并联电路的连接规则，以及电流表、开关的正确使用，是初中电学基础题型，需明确各元件的连接要求。
【难度系数】0.6
【解析】1. 连接开关$\mathrm{S}$远离电源正极的接线柱与$\mathrm{L}_1$的右端接线柱，使$\mathrm{L}_1$接入支路，且开关处于干路；2. 连接电源负极接线柱与$\mathrm{L}_2$的右端接线柱，保证电流表与$\mathrm{L}_2$串联（电流从电流表$0.6$接线柱流入、负接线柱流出），最终形成符合要求的并联电路，开关控制整个电路，电流表测$\mathrm{L}_2$的电流。
【答案】
【知识点】并联电路、电流表使用、电路连接
【点评】本题考查并联电路的连接规则，以及电流表、开关的正确使用，是初中电学基础题型，需明确各元件的连接要求。
【难度系数】0.6
