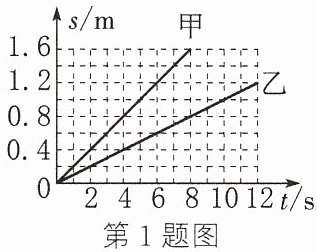

1 甲、乙两物体同时同地向东做匀速直线运动，它们的$s-t$图像如图所示。由图像可知 （
A.甲的速度小于乙的速度
B.$t=6\ \mathrm{s}$时，甲在乙前面$1.2\ \mathrm{m}$处
C.以甲为参照物，乙向东运动
D.以乙为参照物，甲向东运动
D
）A.甲的速度小于乙的速度
B.$t=6\ \mathrm{s}$时，甲在乙前面$1.2\ \mathrm{m}$处
C.以甲为参照物，乙向东运动
D.以乙为参照物，甲向东运动
答案
1.D
解析
【分析】
要解决这道题，需先理解s-t图像的物理意义：匀速直线运动的s-t图像是倾斜直线，直线斜率表示速度，速度公式为$v=\frac{s}{t}$。首先从图像提取甲、乙的路程与对应时间，计算两者速度；再结合速度大小逐一分析选项：A选项比较速度大小，B选项计算特定时刻的路程差，C、D选项根据相对速度判断运动方向。
【解析】
1. 计算甲、乙的速度：
由图像可知，甲在$t_{甲}=8\ \mathrm{s}$时，路程$s_{甲}=1.6\ \mathrm{m}$，根据速度公式$v=\frac{s}{t}$，甲的速度$v_{甲}=\frac{s_{甲}}{t_{甲}}=\frac{1.6\ \mathrm{m}}{8\ \mathrm{s}}=0.2\ \mathrm{m/s}$；
乙在$t_{乙}=12\ \mathrm{s}$时，路程$s_{乙}=1.2\ \mathrm{m}$，乙的速度$v_{乙}=\frac{s_{乙}}{t_{乙}}=\frac{1.2\ \mathrm{m}}{12\ \mathrm{s}}=0.1\ \mathrm{m/s}$；
2. 分析选项：
A选项：$v_{甲}=0.2\ \mathrm{m/s} ＞ v_{乙}=0.1\ \mathrm{m/s}$，甲的速度大于乙，A错误；
B选项：$t=6\ \mathrm{s}$时，甲的路程$s_{甲}'=v_{甲}t=0.2\ \mathrm{m/s}×6\ \mathrm{s}=1.2\ \mathrm{m}$，乙的路程$s_{乙}'=v_{乙}t=0.1\ \mathrm{m/s}×6\ \mathrm{s}=0.6\ \mathrm{m}$，两者路程差为$1.2\ \mathrm{m}-0.6\ \mathrm{m}=0.6\ \mathrm{m}$，即甲在乙前面$0.6\ \mathrm{m}$处，B错误；
C选项：甲、乙均向东运动，$v_{甲}＞v_{乙}$，以甲为参照物，乙的位置向西变化，即乙向西运动，C错误；
D选项：同理，以乙为参照物，甲的位置向东变化，即甲向东运动，D正确。
【答案】
D
【知识点】
s-t图像、速度计算、参照物
【点评】
本题结合s-t图像考查匀速直线运动的速度计算和参照物的判断，核心是从图像提取有效信息计算速度，再根据相对速度判断运动状态，属于初中运动学基础题型，需掌握图像分析和参照物的基本方法。
【难度系数】
0.6
要解决这道题，需先理解s-t图像的物理意义：匀速直线运动的s-t图像是倾斜直线，直线斜率表示速度，速度公式为$v=\frac{s}{t}$。首先从图像提取甲、乙的路程与对应时间，计算两者速度；再结合速度大小逐一分析选项：A选项比较速度大小，B选项计算特定时刻的路程差，C、D选项根据相对速度判断运动方向。
【解析】
1. 计算甲、乙的速度：
由图像可知，甲在$t_{甲}=8\ \mathrm{s}$时，路程$s_{甲}=1.6\ \mathrm{m}$，根据速度公式$v=\frac{s}{t}$，甲的速度$v_{甲}=\frac{s_{甲}}{t_{甲}}=\frac{1.6\ \mathrm{m}}{8\ \mathrm{s}}=0.2\ \mathrm{m/s}$；
乙在$t_{乙}=12\ \mathrm{s}$时，路程$s_{乙}=1.2\ \mathrm{m}$，乙的速度$v_{乙}=\frac{s_{乙}}{t_{乙}}=\frac{1.2\ \mathrm{m}}{12\ \mathrm{s}}=0.1\ \mathrm{m/s}$；
2. 分析选项：
A选项：$v_{甲}=0.2\ \mathrm{m/s} ＞ v_{乙}=0.1\ \mathrm{m/s}$，甲的速度大于乙，A错误；
B选项：$t=6\ \mathrm{s}$时，甲的路程$s_{甲}'=v_{甲}t=0.2\ \mathrm{m/s}×6\ \mathrm{s}=1.2\ \mathrm{m}$，乙的路程$s_{乙}'=v_{乙}t=0.1\ \mathrm{m/s}×6\ \mathrm{s}=0.6\ \mathrm{m}$，两者路程差为$1.2\ \mathrm{m}-0.6\ \mathrm{m}=0.6\ \mathrm{m}$，即甲在乙前面$0.6\ \mathrm{m}$处，B错误；
C选项：甲、乙均向东运动，$v_{甲}＞v_{乙}$，以甲为参照物，乙的位置向西变化，即乙向西运动，C错误；
D选项：同理，以乙为参照物，甲的位置向东变化，即甲向东运动，D正确。
【答案】
D
【知识点】
s-t图像、速度计算、参照物
【点评】
本题结合s-t图像考查匀速直线运动的速度计算和参照物的判断，核心是从图像提取有效信息计算速度，再根据相对速度判断运动状态，属于初中运动学基础题型，需掌握图像分析和参照物的基本方法。
【难度系数】
0.6

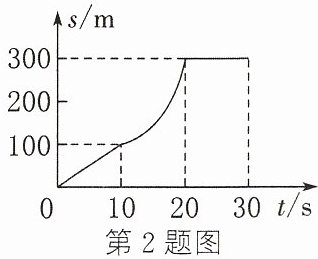

2 如图所示为描述小车运动的路程与时间的关系图像,则下列关于该小车运动情况的描述正确的是 (
A.小车在第二个 10 s 内速度大小不变
B.小车在第三个 10 s 内运动了 300 m
C.小车在第一个 10 s 内以 10 m/s 的速度做匀速直线运动
D.小车在前 30 s 内的平均速度为 15 m/s
C
)A.小车在第二个 10 s 内速度大小不变
B.小车在第三个 10 s 内运动了 300 m
C.小车在第一个 10 s 内以 10 m/s 的速度做匀速直线运动
D.小车在前 30 s 内的平均速度为 15 m/s
答案
2.C
解析
【分析】
要解决这道题，需先理解路程-时间（s-t）图像的物理意义：s-t图像中，倾斜直线表示匀速直线运动（斜率不变，速度不变），曲线表示变速运动（斜率变化，速度变化），水平直线表示静止（路程不变）。再逐一分析每个选项：
1. 分析选项A：第二个10s是10~20s，图像为曲线，斜率逐渐变大，说明速度在变化，不是匀速，A错误；
2. 分析选项B：第三个10s是20~30s，图像是水平直线，路程保持300m不变，说明小车静止，运动路程为0，B错误；
3. 分析选项C：第一个10s是0~10s，小车路程s=100m，时间t=10s，速度v=s/t=100m/10s=10m/s，且图像是倾斜直线，说明做匀速直线运动，C正确；
4. 分析选项D：前30s总路程s总=300m，总时间t总=30s，平均速度v平均=s总/t总=300m/30s=10m/s，不是15m/s，D错误。
【解析】
根据s-t图像的性质，逐一判断选项：
选项A：10~20s内，图像为曲线，斜率（速度）不断增大，小车做变速运动，速度变化，A错误；
选项B：20~30s内，图像为水平线段，小车路程不变，处于静止状态，运动路程为0，B错误；
选项C：0~10s内，小车通过的路程s=100m，时间t=10s，速度v=s/t=100m/10s=10m/s，且图像为倾斜直线，说明小车做匀速直线运动，C正确；
选项D：前30s内总路程s总=300m，总时间t总=30s，平均速度v平均=300m/30s=10m/s，D错误。
【答案】
C
【知识点】
路程-时间图像、匀速直线运动、平均速度
【点评】
本题考查路程-时间图像的理解与应用，需掌握s-t图像中不同图线对应的运动状态，能根据图像计算速度和平均速度，属于基础题型，需仔细分析各时间段的运动情况。
【难度系数】
0.7
要解决这道题，需先理解路程-时间（s-t）图像的物理意义：s-t图像中，倾斜直线表示匀速直线运动（斜率不变，速度不变），曲线表示变速运动（斜率变化，速度变化），水平直线表示静止（路程不变）。再逐一分析每个选项：
1. 分析选项A：第二个10s是10~20s，图像为曲线，斜率逐渐变大，说明速度在变化，不是匀速，A错误；
2. 分析选项B：第三个10s是20~30s，图像是水平直线，路程保持300m不变，说明小车静止，运动路程为0，B错误；
3. 分析选项C：第一个10s是0~10s，小车路程s=100m，时间t=10s，速度v=s/t=100m/10s=10m/s，且图像是倾斜直线，说明做匀速直线运动，C正确；
4. 分析选项D：前30s总路程s总=300m，总时间t总=30s，平均速度v平均=s总/t总=300m/30s=10m/s，不是15m/s，D错误。
【解析】
根据s-t图像的性质，逐一判断选项：
选项A：10~20s内，图像为曲线，斜率（速度）不断增大，小车做变速运动，速度变化，A错误；
选项B：20~30s内，图像为水平线段，小车路程不变，处于静止状态，运动路程为0，B错误；
选项C：0~10s内，小车通过的路程s=100m，时间t=10s，速度v=s/t=100m/10s=10m/s，且图像为倾斜直线，说明小车做匀速直线运动，C正确；
选项D：前30s内总路程s总=300m，总时间t总=30s，平均速度v平均=300m/30s=10m/s，D错误。
【答案】
C
【知识点】
路程-时间图像、匀速直线运动、平均速度
【点评】
本题考查路程-时间图像的理解与应用，需掌握s-t图像中不同图线对应的运动状态，能根据图像计算速度和平均速度，属于基础题型，需仔细分析各时间段的运动情况。
【难度系数】
0.7
3 甲、乙两人同时、同地、同向运动，他们运动的路程—时间图像如图所示，则下列说法中错误的是（
A.甲做匀速直线运动
B.在2～5 s内，乙相对甲是静止的
C.在第4 s时，甲、乙相遇
D.在0～5 s内，乙的平均速度是1.6 m/s
B
）A.甲做匀速直线运动
B.在2～5 s内，乙相对甲是静止的
C.在第4 s时，甲、乙相遇
D.在0～5 s内，乙的平均速度是1.6 m/s
答案
3.B
解析
【分析】
要解决本题，需结合路程-时间（s-t）图像的物理意义分析：匀速直线运动的s-t图像为倾斜直线，斜率表示速度；静止的s-t图像为水平直线；两物体相遇时路程相等；平均速度等于总路程与总时间的比值。逐个分析选项，找出错误说法。
【解析】
1. 选项A：甲的s-t图像是过原点的倾斜直线，说明甲的路程随时间均匀变化，符合匀速直线运动的特征，故A正确。
2. 选项B：2～5s内，乙的s-t图像是水平直线，说明乙处于静止状态；甲的s-t图像是倾斜直线，做匀速直线运动，相同时间内甲的路程持续增加，因此乙相对甲的位置不断变化，是运动的，并非静止，故B错误。
3. 选项C：第4s时，甲和乙的路程均为8m，两人同时、同地、同向运动，此时路程相等，说明两者相遇，故C正确。
4. 选项D：0～5s内，乙的总路程为8m，总时间为5s，根据平均速度公式$v=\frac{s}{t}$，可得乙的平均速度$v=\frac{8m}{5s}=1.6m/s$，故D正确。
综上，错误的说法是B选项。
【答案】
B
【知识点】
s-t图像、匀速直线运动、平均速度
【点评】
本题考查路程-时间图像的应用，需掌握不同运动状态对应的s-t图像特征，以及平均速度的计算方法，易错点是判断相对运动时需结合两者的运动状态分析。
【难度系数】
0.5
要解决本题，需结合路程-时间（s-t）图像的物理意义分析：匀速直线运动的s-t图像为倾斜直线，斜率表示速度；静止的s-t图像为水平直线；两物体相遇时路程相等；平均速度等于总路程与总时间的比值。逐个分析选项，找出错误说法。
【解析】
1. 选项A：甲的s-t图像是过原点的倾斜直线，说明甲的路程随时间均匀变化，符合匀速直线运动的特征，故A正确。
2. 选项B：2～5s内，乙的s-t图像是水平直线，说明乙处于静止状态；甲的s-t图像是倾斜直线，做匀速直线运动，相同时间内甲的路程持续增加，因此乙相对甲的位置不断变化，是运动的，并非静止，故B错误。
3. 选项C：第4s时，甲和乙的路程均为8m，两人同时、同地、同向运动，此时路程相等，说明两者相遇，故C正确。
4. 选项D：0～5s内，乙的总路程为8m，总时间为5s，根据平均速度公式$v=\frac{s}{t}$，可得乙的平均速度$v=\frac{8m}{5s}=1.6m/s$，故D正确。
综上，错误的说法是B选项。
【答案】
B
【知识点】
s-t图像、匀速直线运动、平均速度
【点评】
本题考查路程-时间图像的应用，需掌握不同运动状态对应的s-t图像特征，以及平均速度的计算方法，易错点是判断相对运动时需结合两者的运动状态分析。
【难度系数】
0.5
4 [2025临沂沂水模拟]如图所示为甲、乙两小车在同一直线上运动的$s-t$图像，从$t=0$时刻开始，关于它们的运动情况，下列描述正确的是（
A.$t=0$时，乙在甲的前面
B.甲、乙同时出发，乙运动$4\ \mathrm{s}$追上甲
C.甲、乙在出发后都做匀速运动，且$v_甲＞v_乙$
D.甲比乙先出发$4\ \mathrm{s}$，甲运动$8\ \mathrm{s}$和乙相遇
D
）A.$t=0$时，乙在甲的前面
B.甲、乙同时出发，乙运动$4\ \mathrm{s}$追上甲
C.甲、乙在出发后都做匀速运动，且$v_甲＞v_乙$
D.甲比乙先出发$4\ \mathrm{s}$，甲运动$8\ \mathrm{s}$和乙相遇
答案
4.D
解析
【分析】
要解决这道题，需明确s-t图像的物理意义：横坐标表示运动时间，纵坐标表示物体的位置；匀速直线运动的s-t图像是倾斜直线，直线的斜率表示速度，斜率越大速度越大。首先观察甲、乙的出发时间：t=0时，甲已有位置（s=4m），说明甲从t=0开始运动；乙在t=0到t=4s时位置为0，说明乙在t=4s时才开始运动，即甲比乙先出发4s。再看相遇时刻：两图像交点对应相遇，交点的横坐标是t=8s，此时甲运动了8s，乙运动了8s-4s=4s，两者位置相同，即相遇。最后逐一分析选项判断对错。
【解析】
1. 分析出发时间与初始位置：t=0时，甲的位置s=4m，乙的位置s=0，说明甲在乙的前面，且甲从t=0出发，乙从t=4s出发，并非同时出发，故A、B选项错误。
2. 分析速度大小：s-t图像的斜率表示速度，乙的图像斜率更大，说明乙的速度大于甲的速度（v乙＞v甲），故C选项错误。
3. 分析相遇时刻：两图像交点对应相遇，交点横坐标为t=8s，此时甲运动了8s，乙运动了8s-4s=4s，即甲运动8s时与乙相遇，故D选项正确。
【答案】
D
【知识点】
匀速直线运动的s-t图像、速度计算、相遇问题
【点评】
本题考查s-t图像的理解，核心是掌握图像中时间、位置、速度的对应关系，需区分出发时间和运动时间，是初中物理运动学的基础题型。
【难度系数】
0.6
要解决这道题，需明确s-t图像的物理意义：横坐标表示运动时间，纵坐标表示物体的位置；匀速直线运动的s-t图像是倾斜直线，直线的斜率表示速度，斜率越大速度越大。首先观察甲、乙的出发时间：t=0时，甲已有位置（s=4m），说明甲从t=0开始运动；乙在t=0到t=4s时位置为0，说明乙在t=4s时才开始运动，即甲比乙先出发4s。再看相遇时刻：两图像交点对应相遇，交点的横坐标是t=8s，此时甲运动了8s，乙运动了8s-4s=4s，两者位置相同，即相遇。最后逐一分析选项判断对错。
【解析】
1. 分析出发时间与初始位置：t=0时，甲的位置s=4m，乙的位置s=0，说明甲在乙的前面，且甲从t=0出发，乙从t=4s出发，并非同时出发，故A、B选项错误。
2. 分析速度大小：s-t图像的斜率表示速度，乙的图像斜率更大，说明乙的速度大于甲的速度（v乙＞v甲），故C选项错误。
3. 分析相遇时刻：两图像交点对应相遇，交点横坐标为t=8s，此时甲运动了8s，乙运动了8s-4s=4s，即甲运动8s时与乙相遇，故D选项正确。
【答案】
D
【知识点】
匀速直线运动的s-t图像、速度计算、相遇问题
【点评】
本题考查s-t图像的理解，核心是掌握图像中时间、位置、速度的对应关系，需区分出发时间和运动时间，是初中物理运动学的基础题型。
【难度系数】
0.6

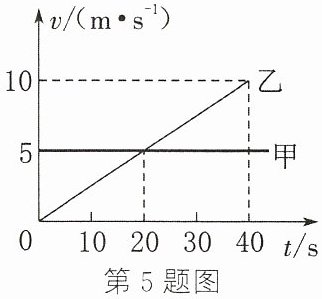

5 如图所示为甲、乙两个物体的速度与时间的关系图像,下列分析正确的是 (
A.甲是静止的
B.乙做匀速直线运动
C.第20 s时,甲、乙两物体的速度相同
D.0~20 s内,甲、乙两物体通过的路程相同
C
)A.甲是静止的
B.乙做匀速直线运动
C.第20 s时,甲、乙两物体的速度相同
D.0~20 s内,甲、乙两物体通过的路程相同
答案
5.C
解析
【分析】
要解决这道题，需明确速度-时间（v-t）图像的物理意义：匀速直线运动的v-t图像是平行于时间轴的直线，匀变速直线运动的v-t图像是倾斜直线；v-t图像中，某时刻的纵坐标表示该时刻的速度，图像与时间轴围成的面积表示对应时间内的路程。接下来逐一分析选项：
1. 选项A：甲的v-t图像是平行于t轴的直线，速度恒定为5m/s，说明甲做匀速直线运动，不是静止，A错误。
2. 选项B：乙的v-t图像是从原点出发的倾斜上升直线，速度随时间均匀增大，说明乙做匀加速直线运动，不是匀速直线运动，B错误。
3. 选项C：在t=20s时，甲、乙的v-t图像交于一点，该点纵坐标均为5m/s，说明此时两物体速度相同，C正确。
4. 选项D：0~20s内，甲的路程是v-t图像下的矩形面积，乙的路程是v-t图像下的三角形面积，计算可知两者路程不同，D错误。
【解析】
根据v-t图像的核心性质：
匀速直线运动的v-t图像为平行于时间轴的直线，匀加速直线运动为倾斜直线；
图像交点代表该时刻两物体速度相等；
图像与时间轴围成的面积等于对应时间内的路程。
对各选项逐一判断：
A选项：甲速度恒定，是匀速运动，并非静止，错误；
B选项：乙速度随时间均匀增大，是匀加速运动，并非匀速，错误；
C选项：t=20s时，甲、乙速度均为5m/s，速度相同，正确；
D选项：0~20s内，甲路程$s_甲=5m/s×20s=100m$，乙路程$s_乙=\frac{1}{2}×5m/s×20s=50m$，两者路程不同，错误。
【答案】
C
【知识点】
速度-时间图像、匀速直线运动、匀加速直线运动
【点评】
本题考查v-t图像的基础应用，需掌握v-t图像中速度、路程的判断方法，是运动学的常规基础题，难度适中。
【难度系数】
0.6
要解决这道题，需明确速度-时间（v-t）图像的物理意义：匀速直线运动的v-t图像是平行于时间轴的直线，匀变速直线运动的v-t图像是倾斜直线；v-t图像中，某时刻的纵坐标表示该时刻的速度，图像与时间轴围成的面积表示对应时间内的路程。接下来逐一分析选项：
1. 选项A：甲的v-t图像是平行于t轴的直线，速度恒定为5m/s，说明甲做匀速直线运动，不是静止，A错误。
2. 选项B：乙的v-t图像是从原点出发的倾斜上升直线，速度随时间均匀增大，说明乙做匀加速直线运动，不是匀速直线运动，B错误。
3. 选项C：在t=20s时，甲、乙的v-t图像交于一点，该点纵坐标均为5m/s，说明此时两物体速度相同，C正确。
4. 选项D：0~20s内，甲的路程是v-t图像下的矩形面积，乙的路程是v-t图像下的三角形面积，计算可知两者路程不同，D错误。
【解析】
根据v-t图像的核心性质：
匀速直线运动的v-t图像为平行于时间轴的直线，匀加速直线运动为倾斜直线；
图像交点代表该时刻两物体速度相等；
图像与时间轴围成的面积等于对应时间内的路程。
对各选项逐一判断：
A选项：甲速度恒定，是匀速运动，并非静止，错误；
B选项：乙速度随时间均匀增大，是匀加速运动，并非匀速，错误；
C选项：t=20s时，甲、乙速度均为5m/s，速度相同，正确；
D选项：0~20s内，甲路程$s_甲=5m/s×20s=100m$，乙路程$s_乙=\frac{1}{2}×5m/s×20s=50m$，两者路程不同，错误。
【答案】
C
【知识点】
速度-时间图像、匀速直线运动、匀加速直线运动
【点评】
本题考查v-t图像的基础应用，需掌握v-t图像中速度、路程的判断方法，是运动学的常规基础题，难度适中。
【难度系数】
0.6

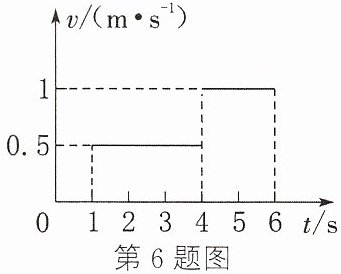

6 如图所示为某物体的$v$-$t$图像，物体在0～1 s内处于
静止
状态；物体在第3 s的速度是0.5
m/s；物体在4～6 s内通过的路程是2
m。答案
6.静止 0.5 2
解析
【分析】
要解答本题，需明确v-t图像的物理意义：v-t图像中，速度为0时物体处于静止状态；某一时刻对应的纵坐标值即为该时刻的速度；匀速直线运动的路程可通过公式$s = vt$计算。解题步骤：①观察0～1s内物体的速度，判断运动状态；②找到第3s对应的速度值；③计算4～6s内的时间，结合速度求出路程。
【解析】
1. 0～1s内，物体的速度为0，因此物体处于静止状态；
2. 由图像可知，1～4s内物体做匀速直线运动，速度为0.5m/s，因此第3s的速度是0.5m/s；
3. 4～6s内，物体的速度$v = 1m/s$，运动时间$t = 6s - 4s = 2s$，根据匀速直线运动路程公式$s = vt$，可得路程$s = 1m/s × 2s = 2m$。
【答案】
静止 0.5 2
【知识点】
v-t图像、匀速直线运动、路程计算
【点评】
本题考查v-t图像的基本应用，属于初中物理基础题，核心是理解v-t图像中速度、时间与运动状态的对应关系，解题思路清晰，难度较低。
【难度系数】
0.8
要解答本题，需明确v-t图像的物理意义：v-t图像中，速度为0时物体处于静止状态；某一时刻对应的纵坐标值即为该时刻的速度；匀速直线运动的路程可通过公式$s = vt$计算。解题步骤：①观察0～1s内物体的速度，判断运动状态；②找到第3s对应的速度值；③计算4～6s内的时间，结合速度求出路程。
【解析】
1. 0～1s内，物体的速度为0，因此物体处于静止状态；
2. 由图像可知，1～4s内物体做匀速直线运动，速度为0.5m/s，因此第3s的速度是0.5m/s；
3. 4～6s内，物体的速度$v = 1m/s$，运动时间$t = 6s - 4s = 2s$，根据匀速直线运动路程公式$s = vt$，可得路程$s = 1m/s × 2s = 2m$。
【答案】
静止 0.5 2
【知识点】
v-t图像、匀速直线运动、路程计算
【点评】
本题考查v-t图像的基本应用，属于初中物理基础题，核心是理解v-t图像中速度、时间与运动状态的对应关系，解题思路清晰，难度较低。
【难度系数】
0.8

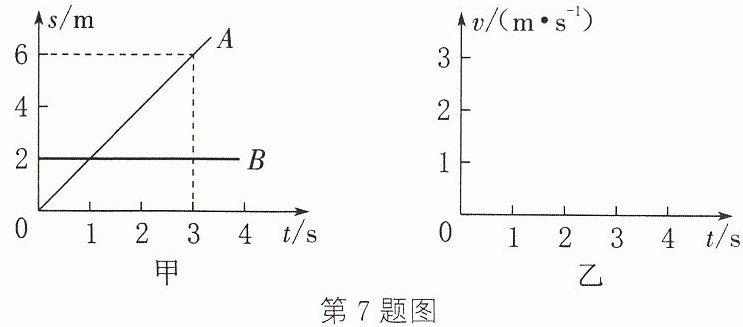

7 根据图甲中A、B的$s-t$图像，在图乙中画出A、B相应的$v-t$图像。
答案
7.如图所示
解析
【分析】
要解决这个问题，需先分析图甲中A、B的s-t图像，判断它们的运动状态，再计算速度，进而画出对应的v-t图像：
1. 分析A的运动：A的s-t图像是过原点的倾斜直线，说明A做匀速直线运动，利用公式$v=\frac{s}{t}$计算其速度；
2. 分析B的运动：B的s-t图像是平行于时间轴（t轴）的直线，说明B的位置不随时间变化，处于静止状态，速度为0；
3. 根据A、B的速度，在图乙中画出对应的v-t图像：匀速直线运动的v-t图像是平行于t轴的直线，静止物体的v-t图像与t轴重合。
【解析】
1. 计算A的速度：由图甲可知，A做匀速直线运动，当$t=3s$时，对应的路程$s_A=6m$，根据速度公式$v=\frac{s}{t}$，可得A的速度$v_A=\frac{s_A}{t_A}=\frac{6m}{3s}=2m/s$，因此A的v-t图像是平行于t轴、纵坐标为$2m/s$的直线；
2. 分析B的运动：B的s-t图像平行于t轴，说明B的位置始终为2m，不随时间变化，因此B处于静止状态，速度$v_B=0$，B的v-t图像是与t轴重合的直线；
3. 在图乙中，画出A的v-t线（水平直线，$v=2m/s$）和B的v-t线（与t轴重合），得到对应的v-t图像。
【答案】
【知识点】
s-t图像、v-t图像、匀速直线运动
【点评】
本题考查s-t图像与v-t图像的转换，核心是理解两种图像的物理意义：倾斜的s-t图像对应匀速直线运动，平行t轴的s-t图像对应静止；匀速直线运动的v-t图像为水平直线，静止的v-t图像与t轴重合，属于基础图像分析题，难度较低。
【难度系数】
0.6
要解决这个问题，需先分析图甲中A、B的s-t图像，判断它们的运动状态，再计算速度，进而画出对应的v-t图像：
1. 分析A的运动：A的s-t图像是过原点的倾斜直线，说明A做匀速直线运动，利用公式$v=\frac{s}{t}$计算其速度；
2. 分析B的运动：B的s-t图像是平行于时间轴（t轴）的直线，说明B的位置不随时间变化，处于静止状态，速度为0；
3. 根据A、B的速度，在图乙中画出对应的v-t图像：匀速直线运动的v-t图像是平行于t轴的直线，静止物体的v-t图像与t轴重合。
【解析】
1. 计算A的速度：由图甲可知，A做匀速直线运动，当$t=3s$时，对应的路程$s_A=6m$，根据速度公式$v=\frac{s}{t}$，可得A的速度$v_A=\frac{s_A}{t_A}=\frac{6m}{3s}=2m/s$，因此A的v-t图像是平行于t轴、纵坐标为$2m/s$的直线；
2. 分析B的运动：B的s-t图像平行于t轴，说明B的位置始终为2m，不随时间变化，因此B处于静止状态，速度$v_B=0$，B的v-t图像是与t轴重合的直线；
3. 在图乙中，画出A的v-t线（水平直线，$v=2m/s$）和B的v-t线（与t轴重合），得到对应的v-t图像。
【答案】
【知识点】
s-t图像、v-t图像、匀速直线运动
【点评】
本题考查s-t图像与v-t图像的转换，核心是理解两种图像的物理意义：倾斜的s-t图像对应匀速直线运动，平行t轴的s-t图像对应静止；匀速直线运动的v-t图像为水平直线，静止的v-t图像与t轴重合，属于基础图像分析题，难度较低。
【难度系数】
0.6
