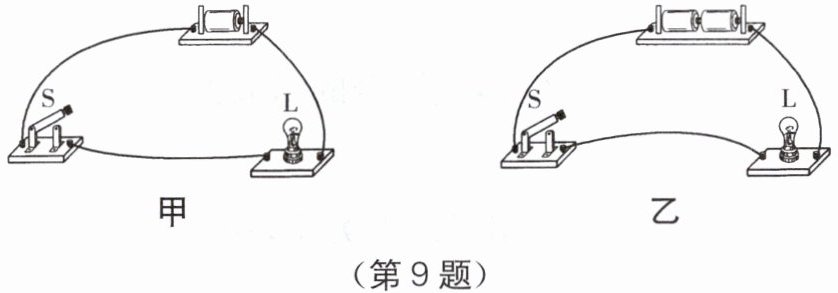

9. 活动:按图甲、乙分别连接电路,闭合开关,观察灯泡的亮度。(灯泡和电池的规格均相同)

（1）现象:两个灯泡的亮度，图中灯泡较亮。
（2）分析:说明电流有的，电流灯泡越亮。

9.(1) 不同 乙 (2) 大小 越大

【分析】要解答本题，需先观察甲、乙两图的电源：甲图为1节干电池，乙图为2节干电池串联，乙图电源电压更高。灯泡亮度由实际功率决定，在灯泡规格相同（电阻相同）时，根据欧姆定律，电源电压越大，电路中的电流越大，灯泡的实际功率越大，亮度越高。因此对比两图的电流大小，即可判断亮度差异，进而得出电流与灯泡亮度的关系。
【解析】（1）甲图电源电压为1节干电池的电压，乙图电源电压为2节干电池串联的总电压，乙图电源电压更大。由于灯泡规格相同（电阻R相同），根据欧姆定律$I=\frac{U}{R}$，乙图电路中的电流更大。灯泡亮度由实际功率决定，实际功率$P=UI$，电流越大，实际功率越大，灯泡越亮，因此两个灯泡的亮度不同，乙图中灯泡较亮。（2）上述现象说明电流有大小之分，电流越大，灯泡的实际功率越大，灯泡越亮。
【答案】(1) 不同 乙 (2) 大小 越大
【知识点】电流的大小；电功率
【点评】本题通过对比不同电源下的电路，考查电流与灯泡亮度的关系，结合欧姆定律和电功率知识分析，属于基础概念应用，难度适中。
【难度系数】0.5

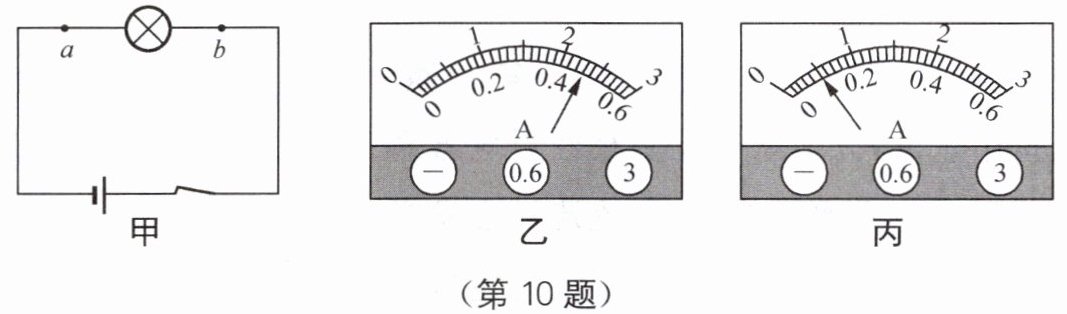

10. 小丽用有0~0.6 A和0~3 A两个量程的电流表探究如图甲所示电路中通过a、b两点的电流大小关系(电流大小相等)。电流表接在a点时,指针位置如图乙所示;电流表接在b点时,指针位置如图丙所示。

(1) 两次测量指针的位置不同的原因是。
(2) 电路中的实际电流以(选填“乙”或“丙”)表的读数为准,这是因为。
(3) 电路中的实际电流是A。

10.(1) 电流表所选用的量程不同 (2) 乙 量程小、分度值小,测量结果更准确 (3) 0.46

【分析】
甲图为串联电路，串联电路中各处电流大小相等，因此a、b两点电流相同。电流表有0~0.6A和0~3A两个量程，当电流相同时，选用的量程不同，指针偏转角度不同，量程越小，分度值越小，测量越准确。据此分析两次测量指针位置不同的原因，选择合适量程确定实际电流。
【解析】
(1) 甲图中a、b两点在串联电路中，电流大小相等，两次测量指针位置不同，是因为电流表两次选用的量程不同，量程不同导致指针偏转程度不同。
(2) 电路中的实际电流以乙表的读数为准，因为乙表选用的是0~0.6A量程，该量程的分度值更小，测量结果更准确。
(3) 乙表使用0~0.6A量程，分度值为0.02A，指针指向0.4A后第3小格，因此实际电流为0.4A + 3×0.02A = 0.46A。
【答案】
(1) 电流表所选用的量程不同 (2) 乙 量程小、分度值小，测量结果更准确 (3) 0.46
【知识点】
串联电路电流特点、电流表的使用
【点评】
本题结合串联电路电流规律考查电流表的使用，核心是理解电流相同时量程对指针偏转和测量准确性的影响，属于基础应用类题目。
【难度系数】
0.5

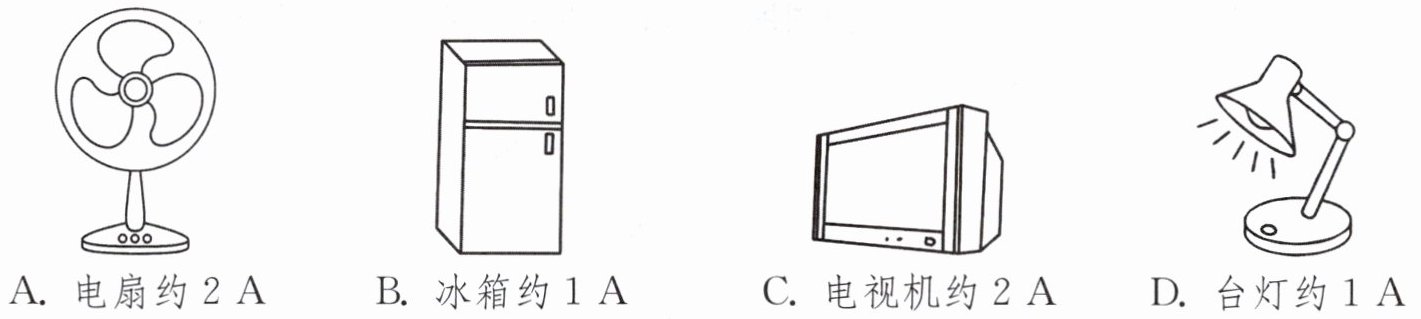

11. 下图所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是 （）A. 电扇约2 A B. 冰箱约1 A C. 电视机约2 A D. 台灯约1 A

11. B

【分析】
要判断各家用电器正常工作时的电流是否合理，需结合家庭电路电压（220V），利用公式$I=\frac{P}{U}$（$P$为用电器功率，$U$为家庭电路电压）估算各用电器的正常工作电流，再逐一对比选项判断正误。
【解析】
家庭电路电压$U=220V$，根据$I=\frac{P}{U}$分析各选项：
选项A：电扇功率约为50W，电流$I=\frac{50W}{220V}\approx0.23A$，远小于2A，A错误；
选项B：冰箱功率约为200W，电流$I=\frac{200W}{220V}\approx0.9A$，接近1A，B合理；
选项C：电视机功率约为100W，电流$I=\frac{100W}{220V}\approx0.45A$，远小于2A，C错误；
选项D：台灯功率约为40W，电流$I=\frac{40W}{220V}\approx0.18A$，远小于1A，D错误。
综上，答案为B。
【答案】
B
【知识点】
家用电器电流估算、电功率与电流的关系
【点评】
本题考查常见家用电器正常工作电流的估算，需结合实际功率和家庭电路电压计算，属于基础应用类题目，难度不大。
【难度系数】
0.6

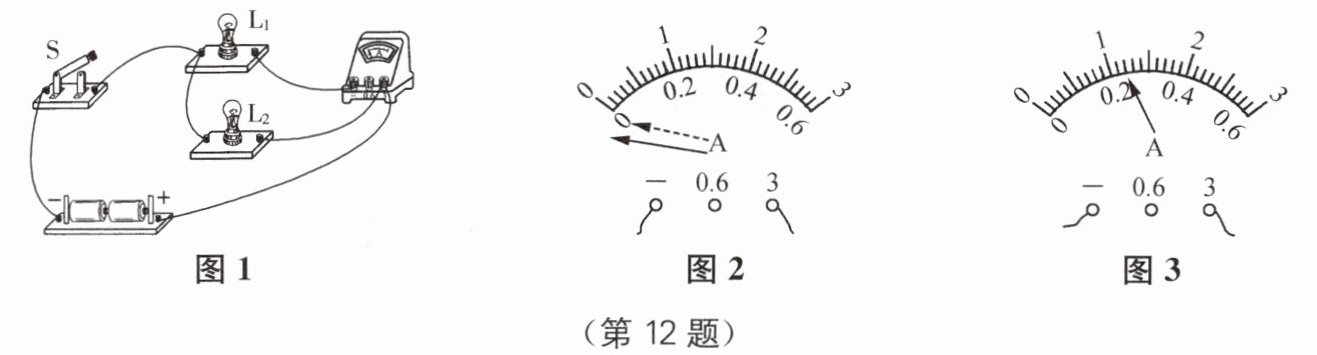

12. 如图所示是小明同学用电流表测量电流的实物图,请按要求回答:
(1) 图中灯泡L₁和L₂是联的。
(2) 图中电流表测量的是通过灯泡的电流。
(3) 小华同学连接好电路后,用开关试触,发现电流表指针如图所示,原因是。
(4) 小华同学纠正错误后再进行实验,电流表的示数如图所示,则电流表测出的电流是A。

12.(1) 并 (2) L₁ (3) 电流表正、负接线柱接反 (4) 1.2

【分析】
要解决这道题，需逐步分析：①判断串并联：看电流路径，有两条独立路径则为并联；②判断电流表测量对象：电流表与哪个用电器串联，就测该用电器的电流；③电流表指针反向偏转是正负接线柱接反；④读数时先确定量程和分度值，再读指针位置。
【解析】
(1) 电流从电源正极流出，经电流表后分为两条支路，分别通过L₁和L₂，最终汇合经开关回到电源负极，因此L₁和L₂是并联。
(2) 电流表与L₁串联在同一支路中，所以电流表测量的是通过L₁的电流。
(3) 电流表使用时要求电流“正进负出”，试触时指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电流表正、负接线柱接反。
(4) 电流表选用0~3A量程，该量程分度值为0.1A，由图3可知指针指向1.2A处，因此电流为1.2A。
【答案】
(1)并 (2)L₁ (3)电流表正、负接线柱接反 (4)1.2
【知识点】
并联电路、电流表的使用、电流的测量
【点评】
本题为电学基础题，考查并联电路的判断、电流表的使用规则及读数，需掌握电流表的正确使用方法和串并联电路的判断逻辑，难度不大。
【难度系数】
0.6
