3. 在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是 （
A.理想实验法
B.类比法
C.放大法
D.控制变量法
B
）A.理想实验法
B.类比法
C.放大法
D.控制变量法
答案
3. B
解析
【分析】首先明确各选项对应的物理研究方法的定义：A选项理想实验法是在实际实验基础上，经概括、抽象、推理得出规律的方法；B选项类比法是将相似事物对比，用熟悉事物特点理解陌生事物的方法；C选项放大法是将微小变化放大便于观察的方法；D选项控制变量法是控制其他变量不变，研究单一变量影响的方法。题目中用熟悉的水流、车流特点帮助理解电流特点，符合类比法的特征，据此判断选项。
【解析】逐一分析选项：A.理想实验法需构建理想情境，与题意不符；B.类比法是用已知熟悉事物的属性类比未知陌生事物的属性，题目中用水流、车流类比电流，属于类比法，符合题意；C.放大法用于放大微小现象，与题意无关；D.控制变量法用于多变量研究，与题意不符。因此答案为B。
【答案】B
【知识点】物理研究方法
【点评】本题考查物理常用研究方法的辨析，属于基础概念类题目，只要准确掌握各研究方法的定义即可正确作答，难度较低。
【难度系数】0.8
【解析】逐一分析选项：A.理想实验法需构建理想情境，与题意不符；B.类比法是用已知熟悉事物的属性类比未知陌生事物的属性，题目中用水流、车流类比电流，属于类比法，符合题意；C.放大法用于放大微小现象，与题意无关；D.控制变量法用于多变量研究，与题意不符。因此答案为B。
【答案】B
【知识点】物理研究方法
【点评】本题考查物理常用研究方法的辨析，属于基础概念类题目，只要准确掌握各研究方法的定义即可正确作答，难度较低。
【难度系数】0.8
4. 如图所示,在用电流表测量通过小灯泡的电流时,四名同学在实验时进行了讨论,下列说法错误的是 (
A.甲:电流表必须与小灯泡串联
B.乙:电流从标有“0.6”或“3”的接线柱流入电流表
C.丙:连接电路过程中开关必须断开
D.丁:为了更安全更精确,电流表必须用0~3 A量程
D
)A.甲:电流表必须与小灯泡串联
B.乙:电流从标有“0.6”或“3”的接线柱流入电流表
C.丙:连接电路过程中开关必须断开
D.丁:为了更安全更精确,电流表必须用0~3 A量程
答案
4. D
解析
【分析】本题考查电流表的正确使用规则，需逐一分析每个选项对应的电流表使用要求，判断说法是否正确，最终找出错误选项。解题时需牢记电流表的串联要求、接线柱接法、量程选择原则及电路连接的安全注意事项，再对应各选项分析。
【解析】
选项A：电流表测量用电器电流时，必须与被测用电器串联，这是电流表的基本使用规则，甲的说法正确；
选项B：电流表使用时，电流需从正接线柱流入、负接线柱流出，图中电流表的“-”为负接线柱，“0.6”“3”为正接线柱，因此电流应从这两个接线柱流入，乙的说法正确；
选项C：连接电路过程中，为防止短路损坏电路元件，开关必须断开，丙的说法正确；
选项D：电流表量程需根据被测电路的实际电流大小选择，并非必须使用0~3A量程，若被测电流较小，使用0~0.6A量程会更精确，丁的说法错误。
【答案】D
【知识点】电流表的使用、电路连接基本规则
【点评】本题属于电流表使用的基础题，需牢记电流表的正确使用方法，重点掌握量程选择的原则，避免因概念混淆出错。
【难度系数】0.3
【解析】
选项A：电流表测量用电器电流时，必须与被测用电器串联，这是电流表的基本使用规则，甲的说法正确；
选项B：电流表使用时，电流需从正接线柱流入、负接线柱流出，图中电流表的“-”为负接线柱，“0.6”“3”为正接线柱，因此电流应从这两个接线柱流入，乙的说法正确；
选项C：连接电路过程中，为防止短路损坏电路元件，开关必须断开，丙的说法正确；
选项D：电流表量程需根据被测电路的实际电流大小选择，并非必须使用0~3A量程，若被测电流较小，使用0~0.6A量程会更精确，丁的说法错误。
【答案】D
【知识点】电流表的使用、电路连接基本规则
【点评】本题属于电流表使用的基础题，需牢记电流表的正确使用方法，重点掌握量程选择的原则，避免因概念混淆出错。
【难度系数】0.3
5. 如图所示,当开关S闭合时,将发生的现象是 （
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
B
）A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
答案
5. B
解析
【分析】首先明确开关闭合前后的电流路径：开关断开时，灯泡与电流表串联，电流经灯泡、电流表回到电源；开关闭合时，开关与灯泡并联，灯泡被短路，电流会走电阻更小的开关支路，需据此判断各元件是否受损。
【解析】当开关S闭合时，灯泡被开关短路，无电流通过灯泡，因此灯泡不会被烧坏；电流表串联在电路中，由于电流表内阻极小，此时电路相当于电源直接通过电流表形成通路，电路电流远超过电流表量程，因此电流表可能被烧坏。综上，选项B正确。
【答案】B
【知识点】电路短路、电流表使用
【点评】本题考查电路短路的判断及电流表的使用规则，核心是分析开关闭合后的电路连接状态，明确短路时的电流流向，属于电路基础应用题目。
【难度系数】0.5
【解析】当开关S闭合时，灯泡被开关短路，无电流通过灯泡，因此灯泡不会被烧坏；电流表串联在电路中，由于电流表内阻极小，此时电路相当于电源直接通过电流表形成通路，电路电流远超过电流表量程，因此电流表可能被烧坏。综上，选项B正确。
【答案】B
【知识点】电路短路、电流表使用
【点评】本题考查电路短路的判断及电流表的使用规则，核心是分析开关闭合后的电路连接状态，明确短路时的电流流向，属于电路基础应用题目。
【难度系数】0.5

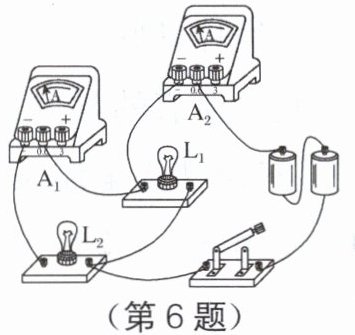

6. 关于如图所示的电路，以下判断正确的是 （
A.$L_1$ 和 $L_2$ 两灯泡串联
B.电流表$\textcircled{A}_1$测灯泡$L_1$的电流
C.电流表$\textcircled{A}_2$测灯泡$L_2$的电流
D.电流表$\textcircled{A}_2$测电路中的总电流
D
）A.$L_1$ 和 $L_2$ 两灯泡串联
B.电流表$\textcircled{A}_1$测灯泡$L_1$的电流
C.电流表$\textcircled{A}_2$测灯泡$L_2$的电流
D.电流表$\textcircled{A}_2$测电路中的总电流
答案
6. D
解析
【分析】要判断电路连接方式和电流表的测量对象，需先梳理电流路径：电流从电源正极流出，经过开关后分为两条支路，一条支路经灯泡L₂、电流表A₁，另一条支路经灯泡L₁，两条支路的电流汇合后，经过电流表A₂回到电源负极。据此分析各选项即可。
【解析】根据电流路径可知，L₁和L₂的两端分别连接到共同的两点，属于并联电路，故A错误；电流表A₁与L₂串联，测量的是L₂的电流，故B错误；电流表A₂在干路中，测量的是电路的总电流，故C错误，D正确。
【答案】D
【知识点】并联电路、电流表的使用
【点评】本题考查电路连接方式的判断和电流表测量对象的确定，核心是正确梳理电流路径，明确电流表需与被测用电器串联，干路电流表测总电流，支路电流表测对应支路电流，属于基础电路分析题。
【难度系数】0.5
【解析】根据电流路径可知，L₁和L₂的两端分别连接到共同的两点，属于并联电路，故A错误；电流表A₁与L₂串联，测量的是L₂的电流，故B错误；电流表A₂在干路中，测量的是电路的总电流，故C错误，D正确。
【答案】D
【知识点】并联电路、电流表的使用
【点评】本题考查电路连接方式的判断和电流表测量对象的确定，核心是正确梳理电流路径，明确电流表需与被测用电器串联，干路电流表测总电流，支路电流表测对应支路电流，属于基础电路分析题。
【难度系数】0.5

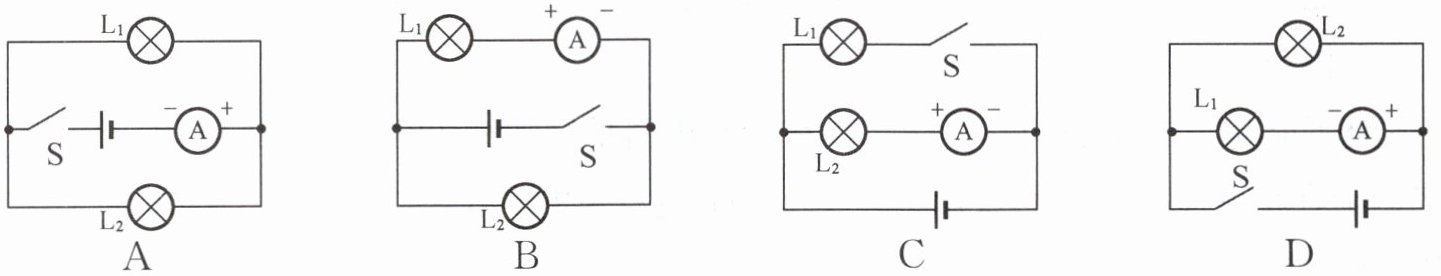

7. 如果想用电流表测量电路中通过灯泡$\mathrm{L}_1$的电流，下列电路图正确的是（
B
）答案
7. B
解析
【分析】
要选出正确测量灯泡$\mathrm{L}_1$电流的电路图，需依据电流表的使用规则判断：电流表应与被测用电器串联，且电流需从电流表正接线柱流入、负接线柱流出。据此逐一分析各选项：
1. 选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非仅$\mathrm{L}_1$的电流，不符合要求；
2. 选项B：电流表与$\mathrm{L}_1$串联，且电流从电流表“$+$”接线柱流入、“$-$”接线柱流出，满足电流表使用规则，能正确测量$\mathrm{L}_1$的电流；
3. 选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测量$\mathrm{L}_1$的电流，不符合要求；
4. 选项D：电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，违反电流表使用规则，连接错误。
【解析】
根据电流表的使用要求：①电流表需与被测用电器串联；②电流从电流表正接线柱流入，负接线柱流出。
A选项：电流表在干路，测总电流，错误；
B选项：电流表与$\mathrm{L}_1$串联，电流正进负出，正确；
C选项：电流表与$\mathrm{L}_2$串联，测$\mathrm{L}_2$电流，错误；
D选项：电流表正负接线柱接反，错误。
【答案】
B
【知识点】
电流表的使用、串联电路电流测量
【点评】
本题考查电流表的正确使用，核心是明确电流表需串联在被测电路中，且接线柱要遵循“正进负出”的原则，属于基础电路题，掌握电流表使用规则即可解答。
【难度系数】
0.6
要选出正确测量灯泡$\mathrm{L}_1$电流的电路图，需依据电流表的使用规则判断：电流表应与被测用电器串联，且电流需从电流表正接线柱流入、负接线柱流出。据此逐一分析各选项：
1. 选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非仅$\mathrm{L}_1$的电流，不符合要求；
2. 选项B：电流表与$\mathrm{L}_1$串联，且电流从电流表“$+$”接线柱流入、“$-$”接线柱流出，满足电流表使用规则，能正确测量$\mathrm{L}_1$的电流；
3. 选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测量$\mathrm{L}_1$的电流，不符合要求；
4. 选项D：电流表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，违反电流表使用规则，连接错误。
【解析】
根据电流表的使用要求：①电流表需与被测用电器串联；②电流从电流表正接线柱流入，负接线柱流出。
A选项：电流表在干路，测总电流，错误；
B选项：电流表与$\mathrm{L}_1$串联，电流正进负出，正确；
C选项：电流表与$\mathrm{L}_2$串联，测$\mathrm{L}_2$电流，错误；
D选项：电流表正负接线柱接反，错误。
【答案】
B
【知识点】
电流表的使用、串联电路电流测量
【点评】
本题考查电流表的正确使用，核心是明确电流表需串联在被测电路中，且接线柱要遵循“正进负出”的原则，属于基础电路题，掌握电流表使用规则即可解答。
【难度系数】
0.6

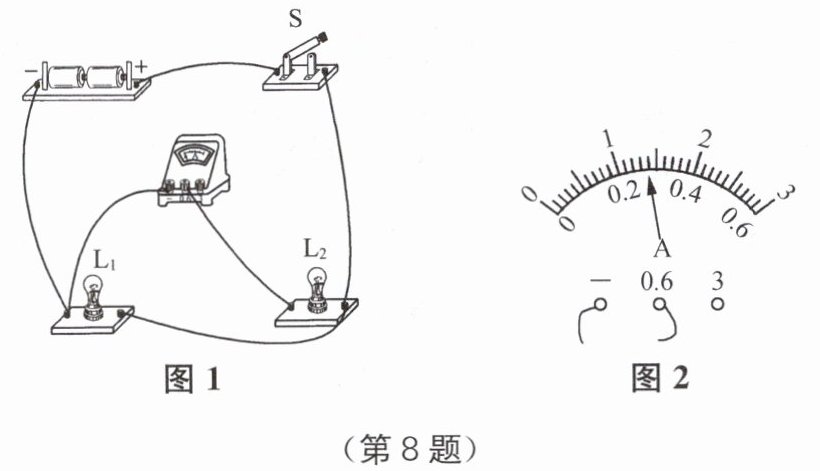

8. 如图
所示，当开关S闭合后，电流表测量的是通过
所示，当开关S闭合后，电流表测量的是通过L₂
（选填“电源”“L₁”或“L₂”）的电流，电流表的指针偏转如图所示，电流表的示数为0.28
A。答案
8. L₂ 0.28
解析
【分析】首先分析实物电路的电流路径，判断电流表与哪个用电器串联，确定测量对象；再根据电流表的接线情况确定量程和分度值，读取指针对应的示数。
【解析】1. 判断电流表测量对象：由图1可知，电流表与灯泡L₂串联在同一支路中，因此电流表测量的是通过L₂的电流。2. 电流表读数：图2中电流表选用的是0~0.6A量程，该量程下每大格代表0.2A，每小格代表0.02A；指针指向0.2A后第4个小格，所以示数为0.2A + 4×0.02A = 0.28A。
【答案】L₂；0.28
【知识点】电流表的使用、电流的测量
【点评】本题考查电流表的测量对象判断和电流表读数，属于电学基础题，需掌握电流表的连接规则和读数方法，难度较低。
【难度系数】0.8
【解析】1. 判断电流表测量对象：由图1可知，电流表与灯泡L₂串联在同一支路中，因此电流表测量的是通过L₂的电流。2. 电流表读数：图2中电流表选用的是0~0.6A量程，该量程下每大格代表0.2A，每小格代表0.02A；指针指向0.2A后第4个小格，所以示数为0.2A + 4×0.02A = 0.28A。
【答案】L₂；0.28
【知识点】电流表的使用、电流的测量
【点评】本题考查电流表的测量对象判断和电流表读数，属于电学基础题，需掌握电流表的连接规则和读数方法，难度较低。
【难度系数】0.8
