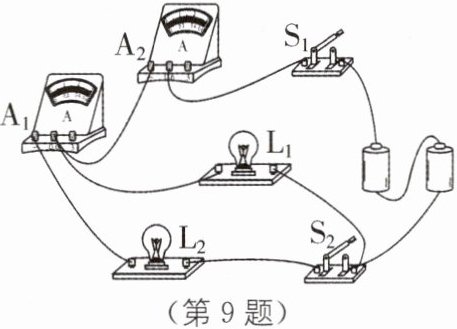

9 如图所示电路，闭合开关$S_1$、$S_2$，下列对电路的分析中正确的是().

A.$L_1$与$L_2$串联
B.电流表$A_1$测$L_1$的电流
C.当开关$S_2$断开时，通过$L_1$的电流变大
D.当开关$S_2$断开时，电流表$A_2$的示数变小

9.D

【分析】要解决此题，需先理清闭合开关$S_1$、$S_2$时的电流路径，判断电路连接方式和电流表测量对象，再逐一分析选项：电流从电源正极出发，经$S_1$、$A_2$后分为两条支路，分别经过$L_1$和$A_1$与$L_2$，再经$S_2$回到电源负极，因此$L_1$与$L_2$并联；$A_2$在干路测总电流，$A_1$与$L_2$串联测$L_2$的电流。再结合并联电路的特点分析各选项。
【解析】
1. 判断电路连接：闭合$S_1$、$S_2$时，电流有两条独立路径，故$L_1$与$L_2$是并联，A选项错误。
2. 电流表测量对象：$A_1$与$L_2$串联，测量$L_2$的电流，并非$L_1$的电流，B选项错误。
3. 分析$S_2$断开后的电流变化：并联电路各支路独立工作，$S_2$断开时，$L_1$支路两端电压不变、电阻不变，根据$I=\frac{U}{R}$，通过$L_1$的电流不变，C选项错误。
4. 分析$A_2$的示数变化：$S_2$断开前，$A_2$测干路总电流$I=I_1+I_2$（$I_1$为$L_1$电流，$I_2$为$L_2$电流）；$S_2$断开后，干路仅$L_1$的电流$I_1$，因此$A_2$的示数变小，D选项正确。
【答案】D
【知识点】并联电路、电流表的使用、电路动态分析
【点评】本题考查并联电路的识别、电流表的测量对象判断及电路动态分析，核心是理清电流路径，掌握并联电路各支路独立工作的特点，属于基础电路分析题。
【难度系数】0.5

10（2023·烟台中考）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）。


A.电流表A的示数不变
B.电流表$\mathrm{A}_1$的示数变小
C.电压表V的示数变大
D.电压表V的示数与电流表A的示数的比值变小

10.D [解析]由题中电路图可知，两电阻并联，电压表测电源电压，电流表A₁测通过R₂的电流，电流表A测干路电流。由于电压表测量电源电压，所以滑片移动时电压表的示数不变，故C错误；闭合开关S，当滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路阻值变小，电源电压不变，由$I=\frac{U}{R}$知，通过滑动变阻器的电流变大，电流表A₁的示数变大，故B错误；由于并联电路各个支路互不影响，所以通过定值电阻的电流不变，因为并联电路中干路电流等于各支路电流的和，所以干路电流变大，即电流表A示数变大，故A错误；由于电压表V的示数不变，电流表A的示数变大，所以电压表V的示数与电流表A的示数的比值变小，故D正确。

【分析】
要解决这道题，首先需明确电路的连接方式和各电表的测量对象：由电路图可知，R₁与R₂并联，电压表V测电源电压，电流表A测干路电流，电流表A₁测R₂支路的电流。接下来根据并联电路的特点（各支路独立工作、互不影响，干路电流等于各支路电流之和）和欧姆定律，分析滑动变阻器滑片移动时各电表示数的变化，逐一判断选项。
【解析】
1. 确定电路与电表测量对象：R₁与R₂并联，电压表V并联在电源两端，测电源电压；电流表A测干路电流，电流表A₁测R₂支路的电流。
2. 分析电压表示数：电源电压保持不变，因此滑片移动时，电压表V的示数始终不变，故选项C错误。
3. 分析电流表A₁的示数：滑片P向右滑动时，滑动变阻器R₂接入电路的阻值变小，电源电压U不变，根据欧姆定律$I=\frac{U}{R}$，通过R₂的电流变大，即电流表A₁的示数变大，故选项B错误。
4. 分析电流表A的示数：并联电路中各支路独立工作，因此R₁支路的电流不变；干路电流等于各支路电流之和，R₂支路电流变大、R₁支路电流不变，所以干路电流变大，即电流表A的示数变大，故选项A错误。
5. 分析电压表V与电流表A的示数比值：电压表V的示数不变，电流表A的示数变大，因此两者的比值$\frac{U}{I_A}$变小，故选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、电路动态分析
【点评】
本题为电路动态分析题，核心是先明确电路结构和电表测量对象，再结合并联电路规律与欧姆定律分析电表示数变化，需学生掌握基础电路知识，属于中等难度的常规题型。
【难度系数】
0.6

二、填空题(每空2分,共26分)

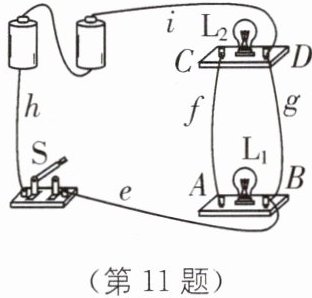

11 如图所示的电路中,若闭合S后,则电路中将会发生.要想使两灯泡串联,只需将导线去掉.要想使两灯泡并联,只需将导线e由B接线柱拆下改接到接线柱上即可.

11.短路 g A(C)

【分析】首先通过分析电流路径判断闭合开关后的电路状态；要使两灯串联，需让电流依次经过两个灯泡，调整导线去除短路路径；要使两灯并联，需让两灯两端分别连接电源两极，调整导线位置实现并联。
【解析】闭合开关S后，电流路径为：电源正极→导线i→D→导线g→B→导线e→开关S→导线h→电源负极，该路径未经过用电器，电路发生短路。要使两灯泡串联，电流需依次经过L₂、L₁，只需去掉导线g，此时电流路径为：电源→i→L₂→C→f→L₁→A→B→e→S→h→电源负极，两灯串联。要使两灯泡并联，需让两灯两端分别接电源两极，将导线e由B接线柱拆下，改接到A（或C）接线柱上，此时L₁和L₂两端均分别连接电源两极，形成并联电路。
【答案】短路；g；A（或C）
【知识点】电路的三种状态；串联电路；并联电路
【点评】本题考查短路判断及串并联电路的连接方法，需掌握电流路径的分析方法，属于基础电路题，难度适中。
【难度系数】0.6

12 新能源汽车在充电时，其车载蓄电池相当于基本电路的 （填“用电器”或“电源”），车载蓄电池在充电过程中的能量转化情况是 。

12.用电器 电能转化为化学能

【分析】
本题考查电路的组成及能量转化的知识，解题思路：首先明确电路中电源与用电器的区别——电源是提供电能的装置，用电器是消耗电能的装置；再分析蓄电池充电时的作用：充电时车载蓄电池消耗外部电能，将电能转化为自身化学能储存，因此需判断其在电路中的角色及能量转化情况。
【解析】
充电过程中，车载蓄电池需要消耗外部电能，因此在基本电路中相当于用电器；充电时，电能被蓄电池吸收并转化为化学能储存起来，所以能量转化情况是电能转化为化学能。
【答案】
用电器；电能转化为化学能
【知识点】
电路的组成；能量的转化
【点评】
本题结合新能源汽车的实际场景，考查基础电路概念与能量转化，贴近生活，侧重对核心知识点的应用，难度较低。
【难度系数】
0.3

13 如图所示电路中，当闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$并联；当闭合时，电路会发生短路，损坏电源.

13.$\mathrm{S}_1$、$\mathrm{S}_2$ $\mathrm{S}_1$、$\mathrm{S}_3$

【分析】要判断电路中用电器的连接方式，需通过电流路径分析：并联电路的电流有两条及以上独立路径，各用电器两端分别连接电源两极；电源短路是电流不经过用电器直接连通电源两极。先明确各开关闭合时的电流走向，即可判断电路状态。
【解析】
1. 并联情况：当$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，电流从电源正极出发，经$\mathrm{S}_2$到达节点$M$，分为两条支路：一条支路经$\mathrm{L}_1$、$\mathrm{S}_1$回到电源负极；另一条支路经$\mathrm{L}_2$回到电源负极。电流有两条独立路径，$\mathrm{L}_1$、$\mathrm{L}_2$两端均接在电源两极间，因此二者并联。
2. 短路情况：当$\mathrm{S}_1$、$\mathrm{S}_3$闭合时，电流从电源正极经$\mathrm{S}_3$、$\mathrm{S}_1$直接回到电源负极，未经过任何用电器，直接连通电源两极，造成电源短路，会损坏电源。
【答案】
$\mathrm{S}_1$、$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$
【知识点】
并联电路、电路短路、开关对电路的影响
【点评】
本题考查电路连接方式的判断，核心是理清开关闭合时的电流路径，区分并联和短路的特征，属于电路基础题型，需掌握电流路径的分析方法。
【难度系数】
0.3

14 如图所示，灯$\mathrm{L}_1$和$\mathrm{L}_2$是联的，电压表测的是两端的电压。若电源电压是8 V，电压表示数是3 V，则灯$\mathrm{L}_1$两端的电压是 V，$\mathrm{L}_2$两端的电压是 V。

14.串 $\mathrm{L}_1$ 3 5

【分析】
要判断电路连接方式，需观察电流路径是否唯一，电流只有一条路径则为串联；判断电压表测量对象时，需看电压表并联在哪个用电器两端，并联在谁两端就测量谁的电压；最后根据串联电路电压规律（总电压等于各部分电路电压之和）计算各用电器的电压。
【解析】
1. 电流路径：电流从电源正极出发，依次经过$\mathrm{L}_1$、开关$\mathrm{S}$、$\mathrm{L}_2$，回到电源负极，只有一条电流路径，因此$\mathrm{L}_1$和$\mathrm{L}_2$是串联。
2. 电压表测量对象：电压表并联在$\mathrm{L}_1$的两端，所以测量$\mathrm{L}_1$两端的电压。
3. 电压计算：串联电路总电压等于各部分电压之和，已知电源电压（总电压）$U=8\ \mathrm{V}$，电压表示数（$\mathrm{L}_1$的电压）$U_1=3\ \mathrm{V}$，则$\mathrm{L}_2$两端的电压$U_2=U-U_1=8\ \mathrm{V}-3\ \mathrm{V}=5\ \mathrm{V}$。
【答案】
串；$\mathrm{L}_1$；3；5
【知识点】
串联电路、电压表使用、串联电压规律
【点评】
本题考查串联电路的判断、电压表测量对象的确定及串联电路电压规律的应用，属于电学基础题，需掌握电路分析的基本方法。
【难度系数】
0.3

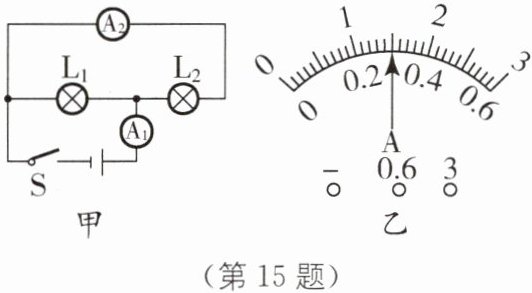

15 如图甲所示的电路中，闭合开关S后，两个灯泡都发光，电流表$\mathrm{A}_1$指针的位置与电流表$\mathrm{A}_2$指针偏转相同，如图乙所示，则通过$\mathrm{L}_1$的电流为A，通过$\mathrm{L}_2$的电流为A.

15.1.2 0.3 [解析]由题图可知，两灯并联，电流表A₁测量干路电流，电流表A₂测量通过L₂的电流。因为并联电路中干路电流等于各支路中的电流之和，且电流表A₁、A₂的指针位置相同，所以，电流表A₁选用大量程即0～3 A，分度值是0.1 A，由题图乙可知电流表A₁的示数是1.5 A，即电路的总电流$I=1.5\ \mathrm{A}$，电流表A₂选用小量程即0～0.6 A，分度值是0.02 A，则通过灯L₂的电流为$I_2=0.3\ \mathrm{A}$；故通过灯L₁的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$。

【分析】首先观察图甲，两灯泡L₁、L₂并联，电流表A₁测量干路电流，电流表A₂测量通过L₂的支路电流。根据并联电路电流规律：干路电流等于各支路电流之和，可知干路电流大于支路电流，结合两电流表指针偏转位置相同，可判断两表量程不同，A₁用大量程、A₂用小量程，据此读取电流表示数，再计算通过L₁的电流。
【解析】1. 确定电路与测量对象：由图甲可知，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流。
2. 判断电流表量程：并联电路中干路电流大于支路电流，两表指针位置相同，因此A₁选用0~3A量程，A₂选用0~0.6A量程。
3. 读取电流表示数：A₁量程0~3A，分度值0.1A，示数为1.5A（干路电流I=1.5A）；A₂量程0~0.6A，分度值0.02A，示数为0.3A（即通过L₂的电流I₂=0.3A）。
4. 计算L₁的电流：根据并联电流规律I=I₁+I₂，得I₁=I-I₂=1.5A-0.3A=1.2A。
【答案】1.2；0.3
【知识点】并联电路电流规律；电流表读数
【点评】本题考查并联电路电流规律与电流表读数，核心是根据干路和支路电流的大小关系判断电流表量程，易错点为量程区分，需明确指针位置相同时大量程读数是小量程的5倍。
【难度系数】0.5

三、作图与实验探究题(共44分)
16(6分)在圆圈内填上合适的电表，使开关闭合后两只灯泡成为并联且都能发光.

16.如图所示
