1 如图所示,收音机的音量旋钮实际上是一个电位器,调节音量旋钮能改变收音机的音量大小,这实质是改变了收音机接入电路中导体的（
A.长度
B.材料
C.横截面积
D.温度
音量旋钮
A
）A.长度
B.材料
C.横截面积
D.温度
音量旋钮
答案
1.A
解析
【分析】首先明确收音机的音量旋钮是电位器，电位器属于滑动变阻器的应用类型。滑动变阻器的工作原理是通过改变接入电路中导体的长度来改变电阻，进而调整电路电流以实现功能。解题时需结合滑动变阻器的原理，判断调节音量旋钮时改变的是接入导体的哪个物理量。
【解析】收音机的音量旋钮是电位器，本质为滑动变阻器。滑动变阻器的工作原理是：通过改变接入电路中导体（电阻丝）的长度来改变电阻大小，从而改变电路中的电流，以此调节音量。调节音量旋钮时，接入电路的电阻丝长度发生变化，因此实质是改变了接入电路中导体的长度，对应选项A。
【答案】A
【知识点】滑动变阻器原理、电阻的影响因素
【点评】本题结合生活中的收音机部件考查滑动变阻器的基础原理，属于物理知识在生活中的简单应用，难度较低，需要学生将物理概念与实际物品对应理解。
【难度系数】0.6
【解析】收音机的音量旋钮是电位器，本质为滑动变阻器。滑动变阻器的工作原理是：通过改变接入电路中导体（电阻丝）的长度来改变电阻大小，从而改变电路中的电流，以此调节音量。调节音量旋钮时，接入电路的电阻丝长度发生变化，因此实质是改变了接入电路中导体的长度，对应选项A。
【答案】A
【知识点】滑动变阻器原理、电阻的影响因素
【点评】本题结合生活中的收音机部件考查滑动变阻器的基础原理，属于物理知识在生活中的简单应用，难度较低，需要学生将物理概念与实际物品对应理解。
【难度系数】0.6
2 在如图所示的电路中，闭合开关，滑动变阻器的滑片向左移动时，若灯始终发光，则（
A.灯变亮，电流表的示数减小
B.灯变亮，电流表的示数增大
C.灯变暗，电流表的示数增大
D.灯变暗，电流表的示数减小
B
）A.灯变亮，电流表的示数减小
B.灯变亮，电流表的示数增大
C.灯变暗，电流表的示数增大
D.灯变暗，电流表的示数减小
答案
2.B
解析
【分析】
本题是串联电路的动态分析题，解题思路如下：1. 先确定电路连接方式：灯泡、滑动变阻器、电流表、开关串联，电流表测电路总电流；2. 分析滑动变阻器滑片移动时接入电阻的变化：滑片左移，滑动变阻器接入电路的电阻变小；3. 结合欧姆定律分析电流变化：电源电压不变，总电阻变小则电路电流变大，电流表示数增大；4. 根据电功率公式分析灯泡亮度：灯泡电阻不变，电流变大则实际功率变大，灯变亮，据此判断选项。
【解析】
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流。当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻减小，电路总电阻$R_{总}=R_{滑}+R_{灯}$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流增大，即电流表的示数增大；灯泡的电阻$R_{灯}$不变，由电功率公式$P=I^{2}R_{灯}$可知，灯泡的实际功率增大，因此灯变亮。综上，选项B正确。
【答案】
B
【知识点】
串联电路、欧姆定律、电功率
【点评】
本题考查串联电路的动态分析，需掌握滑动变阻器的变阻原理、欧姆定律及电功率与电流的关系，属于基础电路分析题，难度适中。
【难度系数】
0.3
本题是串联电路的动态分析题，解题思路如下：1. 先确定电路连接方式：灯泡、滑动变阻器、电流表、开关串联，电流表测电路总电流；2. 分析滑动变阻器滑片移动时接入电阻的变化：滑片左移，滑动变阻器接入电路的电阻变小；3. 结合欧姆定律分析电流变化：电源电压不变，总电阻变小则电路电流变大，电流表示数增大；4. 根据电功率公式分析灯泡亮度：灯泡电阻不变，电流变大则实际功率变大，灯变亮，据此判断选项。
【解析】
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流。当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻减小，电路总电阻$R_{总}=R_{滑}+R_{灯}$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流增大，即电流表的示数增大；灯泡的电阻$R_{灯}$不变，由电功率公式$P=I^{2}R_{灯}$可知，灯泡的实际功率增大，因此灯变亮。综上，选项B正确。
【答案】
B
【知识点】
串联电路、欧姆定律、电功率
【点评】
本题考查串联电路的动态分析，需掌握滑动变阻器的变阻原理、欧姆定律及电功率与电流的关系，属于基础电路分析题，难度适中。
【难度系数】
0.3
3 关于滑动变阻器，下列说法中错误的是（
A.要控制灯泡中的电流，滑动变阻器要与灯泡串联
B.滑动变阻器接入电路中要采用“一上一下”的连接方式才能调节电流的大小
C.在接通电路之前，滑动变阻器的滑片要移到滑动变阻器的中间位置
D.滑动变阻器在电路中既可以起调节作用，又可以起保护作用
C
）A.要控制灯泡中的电流，滑动变阻器要与灯泡串联
B.滑动变阻器接入电路中要采用“一上一下”的连接方式才能调节电流的大小
C.在接通电路之前，滑动变阻器的滑片要移到滑动变阻器的中间位置
D.滑动变阻器在电路中既可以起调节作用，又可以起保护作用
答案
3.C
解析
【分析】要判断关于滑动变阻器的错误说法，需回忆滑动变阻器的工作原理、连接规则、使用注意事项及作用：滑动变阻器通过改变接入电路的电阻丝长度调节电阻，进而改变电流，需结合各选项对应的知识点逐一分析。
【解析】逐一分析各选项：
A. 滑动变阻器只有与灯泡串联时，才能通过改变自身电阻调节电路电流，若并联则无法改变灯泡电流，该说法正确；
B. 滑动变阻器接入电路需采用“一上一下”接线方式，若接“两下”则为定值电阻，接“两上”则相当于导线，均无法调节电流，该说法正确；
C. 接通电路前，为保护电路，滑动变阻器的滑片应移到接入电阻最大的位置（离下接线柱最远的一端），而非中间位置，该说法错误；
D. 滑动变阻器可调节电路中的电流、电压，同时能限制电路最大电流，起到保护电路的作用，该说法正确。
综上，错误的说法是C选项。
【答案】C
【知识点】滑动变阻器的使用
【点评】本题考查滑动变阻器的基础使用规则，属于初中物理常考基础题，重点需牢记滑动变阻器的连接方式、使用前滑片的位置要求及作用，易错点为接通电路前滑片需移至最大阻值处而非中间位置。
【难度系数】0.7
【解析】逐一分析各选项：
A. 滑动变阻器只有与灯泡串联时，才能通过改变自身电阻调节电路电流，若并联则无法改变灯泡电流，该说法正确；
B. 滑动变阻器接入电路需采用“一上一下”接线方式，若接“两下”则为定值电阻，接“两上”则相当于导线，均无法调节电流，该说法正确；
C. 接通电路前，为保护电路，滑动变阻器的滑片应移到接入电阻最大的位置（离下接线柱最远的一端），而非中间位置，该说法错误；
D. 滑动变阻器可调节电路中的电流、电压，同时能限制电路最大电流，起到保护电路的作用，该说法正确。
综上，错误的说法是C选项。
【答案】C
【知识点】滑动变阻器的使用
【点评】本题考查滑动变阻器的基础使用规则，属于初中物理常考基础题，重点需牢记滑动变阻器的连接方式、使用前滑片的位置要求及作用，易错点为接通电路前滑片需移至最大阻值处而非中间位置。
【难度系数】0.7
4 下列是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（
A
）答案
4.A
解析
【分析】要判断滑动变阻器能否闭合开关，需掌握其使用规则：闭合开关前，滑动变阻器应调至最大阻值处，接法为“一上一下”接线，且滑片要位于接入电路电阻丝最长的位置（远离所接下接线柱）。逐一分析选项：A选项接一上一下，滑片在最左端，接入电阻丝最长，电阻最大；B选项滑片未在最大阻值处；C选项接两个下接线柱，相当于定值电阻，无法调节；D选项滑片在最小阻值处，不符合要求。
【解析】滑动变阻器闭合开关前需调至最大阻值处，接法为“一上一下”。A选项：接左上端和右下端，滑片在最左端，接入电路的电阻丝最长，电阻最大，符合实验要求；B选项：接线正确但滑片未在最大阻值处，错误；C选项：接两个下接线柱，电阻固定，无法调节，错误；D选项：接左下端和右上端，滑片在最右端，接入电阻丝最短，电阻最小，错误。
【答案】A
【知识点】滑动变阻器的使用
【点评】本题考查滑动变阻器的正确操作，核心是掌握闭合开关前滑片调至最大阻值的规则，属于基础实验题。
【难度系数】0.3
【解析】滑动变阻器闭合开关前需调至最大阻值处，接法为“一上一下”。A选项：接左上端和右下端，滑片在最左端，接入电路的电阻丝最长，电阻最大，符合实验要求；B选项：接线正确但滑片未在最大阻值处，错误；C选项：接两个下接线柱，电阻固定，无法调节，错误；D选项：接左下端和右上端，滑片在最右端，接入电阻丝最短，电阻最小，错误。
【答案】A
【知识点】滑动变阻器的使用
【点评】本题考查滑动变阻器的正确操作，核心是掌握闭合开关前滑片调至最大阻值的规则，属于基础实验题。
【难度系数】0.3

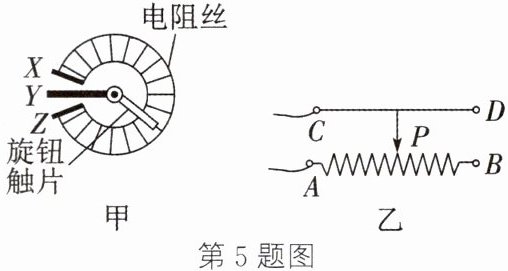

5 [2025 浙江期中]图甲为旋钮式变阻器示意图，图乙为滑动变阻器示意图，下列关于变阻器的说法正确的是（
A.为保证安全，旋钮触片和滑动变阻器的滑片应该用陶瓷制作
B.两种变阻器都是通过改变接入电路的电阻丝的长度来改变电阻
C.若连接图甲中X、Z两个接线柱，则顺时针转动旋钮触片，接入电路的电阻变小
D.若连接图乙中A、C两个接线柱，则向右移动滑片，接入电路的电阻变小
B
）A.为保证安全，旋钮触片和滑动变阻器的滑片应该用陶瓷制作
B.两种变阻器都是通过改变接入电路的电阻丝的长度来改变电阻
C.若连接图甲中X、Z两个接线柱，则顺时针转动旋钮触片，接入电路的电阻变小
D.若连接图乙中A、C两个接线柱，则向右移动滑片，接入电路的电阻变小
答案
5.B
解析
【分析】
要解答本题，需掌握旋钮式变阻器和滑动变阻器的结构、工作原理，以及导体和绝缘体的应用。逐个分析选项：A选项中，旋钮触片和滑动变阻器的滑片需传导电流，应使用导体材料，陶瓷是绝缘体，不符合要求；B选项，两种变阻器的工作原理均为改变接入电路的电阻丝长度来改变电阻；C选项，图甲接X、Z时，顺时针转旋钮触片，接入的电阻丝长度变长，电阻变大；D选项，图乙接A、C时，滑片右移，接入的电阻丝长度变长，电阻变大。由此确定正确选项。
【解析】
A选项：旋钮触片和滑动变阻器的滑片需要传导电流，应选用导体材料，陶瓷是绝缘体，无法导电，故A错误；
B选项：旋钮式变阻器和滑动变阻器的工作原理都是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电路中的电流，故B正确；
C选项：图甲连接X、Z接线柱时，顺时针转动旋钮触片，接入电路的电阻丝长度增加，电阻变大，故C错误；
D选项：图乙连接A、C接线柱时，接入电路的电阻丝是A到滑片P的部分，向右移动滑片P，A到P的电阻丝长度变长，接入电路的电阻变大，故D错误。
【答案】
B
【知识点】
变阻器的原理、导体与绝缘体
【点评】
本题考查两种常见变阻器的工作原理及结构特点，需明确变阻器的工作本质是改变接入电阻丝的长度，同时区分导体和绝缘体的应用，属于基础题型，需准确掌握各选项对应的知识点。
【难度系数】
0.7
要解答本题，需掌握旋钮式变阻器和滑动变阻器的结构、工作原理，以及导体和绝缘体的应用。逐个分析选项：A选项中，旋钮触片和滑动变阻器的滑片需传导电流，应使用导体材料，陶瓷是绝缘体，不符合要求；B选项，两种变阻器的工作原理均为改变接入电路的电阻丝长度来改变电阻；C选项，图甲接X、Z时，顺时针转旋钮触片，接入的电阻丝长度变长，电阻变大；D选项，图乙接A、C时，滑片右移，接入的电阻丝长度变长，电阻变大。由此确定正确选项。
【解析】
A选项：旋钮触片和滑动变阻器的滑片需要传导电流，应选用导体材料，陶瓷是绝缘体，无法导电，故A错误；
B选项：旋钮式变阻器和滑动变阻器的工作原理都是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电路中的电流，故B正确；
C选项：图甲连接X、Z接线柱时，顺时针转动旋钮触片，接入电路的电阻丝长度增加，电阻变大，故C错误；
D选项：图乙连接A、C接线柱时，接入电路的电阻丝是A到滑片P的部分，向右移动滑片P，A到P的电阻丝长度变长，接入电路的电阻变大，故D错误。
【答案】
B
【知识点】
变阻器的原理、导体与绝缘体
【点评】
本题考查两种常见变阻器的工作原理及结构特点，需明确变阻器的工作本质是改变接入电阻丝的长度，同时区分导体和绝缘体的应用，属于基础题型，需准确掌握各选项对应的知识点。
【难度系数】
0.7
6 新情境 生活实践 如图是某电子秤的结构示意图，电子秤的刻度表是一个
电流
表，它的示数越大说明所称物体的质量越大
；秤盘内不放物体时，刻度表无示数，说明与滑动变阻器的滑片P接触的A端的黑色部分是绝缘体
（填“导体”或“绝缘体”）。答案
6.电流 大 绝缘体
解析
【分析】
要解决这道题，需结合电路连接特点、欧姆定律以及导体和绝缘体的相关知识逐步推导：首先根据刻度表的连接方式判断其类型；再分析物体质量变化时滑动变阻器接入电阻的变化，结合欧姆定律明确电流与质量的关系；最后根据无示数的条件判断A端黑色部分的属性。
【解析】
1. 判断刻度表类型：电流表需串联在电路中，电压表需并联在电路中。由图可知，电子秤的刻度表与滑动变阻器、保护电阻$R_0$串联在电路里，因此它是电流表。
2. 分析电流与质量的关系：当秤盘内物体质量越大时，弹簧受到的压力越大，压缩量越大，滑片$P$向下移动，滑动变阻器接入电路的电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，电流变大，因此刻度表（电流表）的示数越大，说明所称物体的质量越大。
3. 判断A端黑色部分的属性：秤盘内不放物体时，刻度表无示数，说明电路中没有电流，电路处于断开状态。此时滑片$P$接触的A端黑色部分使电路断开，因此该部分是绝缘体（若为导体，电路会导通，刻度表会有示数，与题意不符）。
【答案】
电流；大；绝缘体
【知识点】
电流表的使用、欧姆定律的应用、导体与绝缘体
【点评】
本题结合电子秤的实际结构，将物理知识与生活实践结合，考查了电路元件判断、欧姆定律应用及导体绝缘体的区分，难度适中，能较好地考查学生对基础知识点的掌握情况。
【难度系数】
0.6
要解决这道题，需结合电路连接特点、欧姆定律以及导体和绝缘体的相关知识逐步推导：首先根据刻度表的连接方式判断其类型；再分析物体质量变化时滑动变阻器接入电阻的变化，结合欧姆定律明确电流与质量的关系；最后根据无示数的条件判断A端黑色部分的属性。
【解析】
1. 判断刻度表类型：电流表需串联在电路中，电压表需并联在电路中。由图可知，电子秤的刻度表与滑动变阻器、保护电阻$R_0$串联在电路里，因此它是电流表。
2. 分析电流与质量的关系：当秤盘内物体质量越大时，弹簧受到的压力越大，压缩量越大，滑片$P$向下移动，滑动变阻器接入电路的电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，电流变大，因此刻度表（电流表）的示数越大，说明所称物体的质量越大。
3. 判断A端黑色部分的属性：秤盘内不放物体时，刻度表无示数，说明电路中没有电流，电路处于断开状态。此时滑片$P$接触的A端黑色部分使电路断开，因此该部分是绝缘体（若为导体，电路会导通，刻度表会有示数，与题意不符）。
【答案】
电流；大；绝缘体
【知识点】
电流表的使用、欧姆定律的应用、导体与绝缘体
【点评】
本题结合电子秤的实际结构，将物理知识与生活实践结合，考查了电路元件判断、欧姆定律应用及导体绝缘体的区分，难度适中，能较好地考查学生对基础知识点的掌握情况。
【难度系数】
0.6
7 新趋势 教材 P122 思考与讨论改编 如图为旋转式变阻器的结构图，a、b、c 为变阻器的三个接线柱，d 为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱
b、c
（填“a、b”“b、c”或“a、c”）。答案
7.b、c
解析
【分析】要解决该问题，需明确旋转式变阻器的工作原理：它通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路电流，调节灯泡亮度。灯泡变亮说明电路电流变大，根据欧姆定律，电源电压不变时，电路电阻需变小，因此顺时针旋转旋钮触片时，接入的电阻丝长度应变短。
【解析】旋转式变阻器的黑色部分为电阻丝，d是旋钮触片。当顺时针旋转触片d时：
1. 若连接a、b：接入的电阻丝是a到b的部分，顺时针转d时，该部分电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，不符合要求；
2. 若连接b、c：接入的电阻丝是b到c的部分，顺时针转d时，该部分电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，符合要求；
3. 若连接a、c：整个电阻丝都接入电路，电阻不变，无法调节灯泡亮度，不符合要求。
【答案】b、c
【知识点】变阻器原理、电阻的变化
【点评】本题考查旋转式变阻器的工作原理，核心是理解电阻变化与电路电流、灯泡亮度的关联，属于基础应用类题目，需结合变阻器接线规则分析。
【难度系数】0.6
【解析】旋转式变阻器的黑色部分为电阻丝，d是旋钮触片。当顺时针旋转触片d时：
1. 若连接a、b：接入的电阻丝是a到b的部分，顺时针转d时，该部分电阻丝长度变长，电阻变大，电路电流变小，灯泡变暗，不符合要求；
2. 若连接b、c：接入的电阻丝是b到c的部分，顺时针转d时，该部分电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，符合要求；
3. 若连接a、c：整个电阻丝都接入电路，电阻不变，无法调节灯泡亮度，不符合要求。
【答案】b、c
【知识点】变阻器原理、电阻的变化
【点评】本题考查旋转式变阻器的工作原理，核心是理解电阻变化与电路电流、灯泡亮度的关联，属于基础应用类题目，需结合变阻器接线规则分析。
【难度系数】0.6
8 [2025 宁波江北期末]如图所示，用电池、小灯泡、甲、乙两根铅笔芯（做滑动变阻器，铅笔芯的长度都是17.5 cm，甲的电阻为20 Ω，乙的电阻为10 Ω）、金属回形针、开关、导线，设计制作一个模拟的调光灯。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节精度，回形针移动一定距离时，电阻变化越小调节精度越高。则铅笔芯甲和乙相比 （
A.甲的调节范围大，调节精度高
B.甲的调节范围大，调节精度低
C.甲的调节范围小，调节精度高
D.甲的调节范围小，调节精度低
B
）A.甲的调节范围大，调节精度高
B.甲的调节范围大，调节精度低
C.甲的调节范围小，调节精度高
D.甲的调节范围小，调节精度低
答案
8.B
解析
【分析】
要解决本题，需从调光灯的两个评价维度（亮度变化范围、调节精度）结合滑动变阻器的工作原理分析：
1. 小灯泡亮度由电路电流决定，电流由总电阻决定，铅笔芯接入电阻的变化范围越大，电流变化越大，亮度变化范围越大；
2. 调节精度指回形针移动相同距离时电阻变化的大小，电阻变化越小，调节精度越高。
已知甲、乙铅笔芯长度相同，甲电阻20Ω，乙电阻10Ω，据此分析两者的差异。
【解析】
1. 亮度变化范围分析：
铅笔芯作为滑动变阻器，接入电路的最大电阻越大，电阻变化范围越大。甲的最大电阻（20Ω）大于乙（10Ω），因此甲接入电路时，电阻的变化范围更大，电路电流的变化范围更大，小灯泡亮度的变化范围更大。
2. 调节精度分析：
甲、乙长度相同，总电阻越大则单位长度的电阻越大。甲单位长度电阻更大，回形针移动相同距离时，甲接入电路的电阻变化量更大，因此调节精度更低；乙单位长度电阻小，移动相同距离电阻变化小，精度更高。
综上，甲的调节范围大，调节精度低，对应选项B。
【答案】
B
【知识点】
滑动变阻器、电阻的影响因素
【点评】
本题结合实际调光灯设计，考查滑动变阻器的电阻变化与亮度、调节精度的关系，需理解电阻与长度的关联，结合电路电流变化分析，是对基础知识点的应用考查。
【难度系数】
0.5
要解决本题，需从调光灯的两个评价维度（亮度变化范围、调节精度）结合滑动变阻器的工作原理分析：
1. 小灯泡亮度由电路电流决定，电流由总电阻决定，铅笔芯接入电阻的变化范围越大，电流变化越大，亮度变化范围越大；
2. 调节精度指回形针移动相同距离时电阻变化的大小，电阻变化越小，调节精度越高。
已知甲、乙铅笔芯长度相同，甲电阻20Ω，乙电阻10Ω，据此分析两者的差异。
【解析】
1. 亮度变化范围分析：
铅笔芯作为滑动变阻器，接入电路的最大电阻越大，电阻变化范围越大。甲的最大电阻（20Ω）大于乙（10Ω），因此甲接入电路时，电阻的变化范围更大，电路电流的变化范围更大，小灯泡亮度的变化范围更大。
2. 调节精度分析：
甲、乙长度相同，总电阻越大则单位长度的电阻越大。甲单位长度电阻更大，回形针移动相同距离时，甲接入电路的电阻变化量更大，因此调节精度更低；乙单位长度电阻小，移动相同距离电阻变化小，精度更高。
综上，甲的调节范围大，调节精度低，对应选项B。
【答案】
B
【知识点】
滑动变阻器、电阻的影响因素
【点评】
本题结合实际调光灯设计，考查滑动变阻器的电阻变化与亮度、调节精度的关系，需理解电阻与长度的关联，结合电路电流变化分析，是对基础知识点的应用考查。
【难度系数】
0.5
