1. 在“用伏安法测量小灯泡的电功率”实验中,某同学连接好电路,闭合开关,当滑动变阻器连入电路中的电阻变大时,电压表的示数也随之变大；反之,随之变小。这是因为()。
A.电压表与滑动变阻器并联了
B.小灯泡被短路了
C.滑动变阻器的接线柱接错了
D.电压表的正、负接线柱接错了

A

【解析】
在“用伏安法测量小灯泡的电功率”实验中，正常操作时电压表应并联在小灯泡两端。当滑动变阻器连入电路的电阻变大时，电路总电阻变大，电流变小，根据$U=IR$，小灯泡两端电压会变小，电压表示数应变小。
选项A：若电压表与滑动变阻器并联，滑动变阻器电阻变大时，其两端电压$U_{滑}=U_{总}-U_{灯}$，$U_{灯}$变小，所以$U_{滑}$变大，电压表示数变大，符合题意；
选项B：若小灯泡被短路，电压表也会被短路，示数始终为0，不符合题意；
选项C：滑动变阻器接线柱接错（如接成下面两个或上面两个），接下面两个时电阻最大且不变，电压表示数不变；接上面两个时电阻为0，电压表示数为电源电压且不变，均不符合题意；
选项D：电压表正负接线柱接错，只会导致指针反向偏转，不会影响示数随滑动变阻器电阻变化的趋势，不符合题意。
综上，答案选A。
【答案】
A
【知识点】
伏安法测电功率、电路动态分析
【点评】
本题考查伏安法测小灯泡电功率实验中的电路故障分析，需结合串并联电路的电压、电流规律，理解各元件连接方式对电表示数的影响，明确电压表的正确使用方法是解题关键。
【难度系数】
0.6

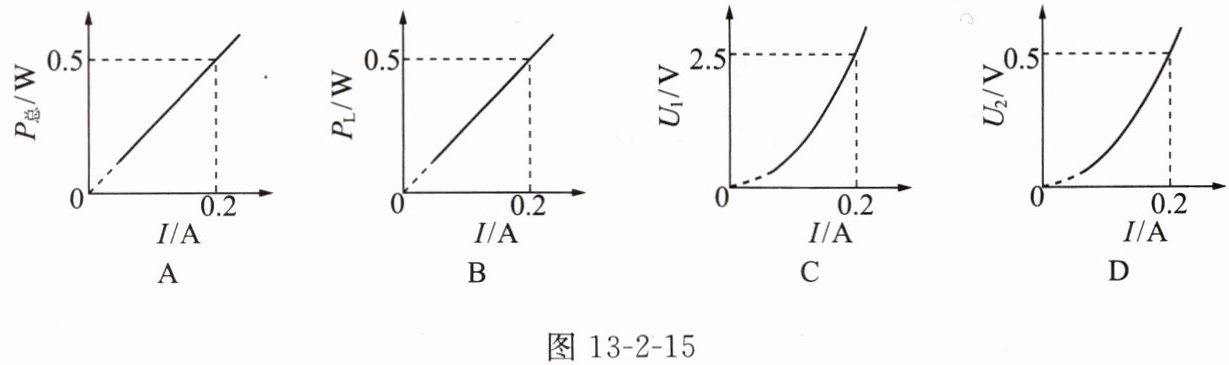

2. 小明利用如图13-2-14所示的电路测量小灯泡的电功率,其中小灯泡灯丝阻值会随着温度的变化而变化。小灯泡上标有“2.5 V 0.5 W”的字样,电源电压恒为3V,根据获得的实验数据绘制出电路总功率$P_{总}$、小灯泡电功率$P_{L}$、电压表$V_{1}的示数U_{1}和电压表V_{2}的示数U_{2}$随电路电流变化的关系图像,如图13-2-15所示,其中正确的是()。

C

【解析】
由电路图可知，小灯泡与滑动变阻器串联，电压表V₁测小灯泡两端电压，V₂测滑动变阻器两端电压，电源电压恒为3V。
1. 电路总功率$P_{总}=U_{总}I$，因$U_{总}=3V$恒定，故$P_{总}$与电流$I$成正比，对应过原点的倾斜直线；
2. 小灯泡的电功率$P_{L}=U_{L}I$，灯丝阻值随温度升高而增大，电流增大时，灯泡温度升高、阻值变大，由$U_{L}=IR_{L}$可知，$U_{L}$随$I$的增大而加快增大，因此$P_{L}$与$I$的关系为斜率逐渐增大的曲线；
3. 电压表V₁的示数$U_{1}$即小灯泡两端电压，因灯丝阻值随电流增大（温度升高）而增大，故$U_{1}-I$图像为斜率逐渐增大的曲线；
4. 电压表V₂的示数$U_{2}=U_{总}-U_{1}=3V-U_{1}$，由于$U_{1}$随$I$增大而加快增大，故$U_{2}$随$I$增大而加快减小，对应斜率绝对值逐渐增大的曲线。
综合上述分析，正确的是选项C。
【答案】
C
【知识点】
串联电路电压规律、电功率计算、灯丝电阻与温度的关系
【点评】
本题结合串联电路特点，考查电功率和电压随电流的变化规律，需考虑灯丝电阻随温度变化的特性，对图像分析和逻辑推理能力有一定要求。
【难度系数】
0.5

3. 图13-2-16是电学中常见的电路图,在A、B两点间分别接入下列选项中的元件并进行对应实验,其中描述正确的是()。

A.A、B两点间接入定值电阻,探究电流与电压的关系,要不断更换阻值不同的定值电阻
B.A、B两点间接入定值电阻,探究电流与电阻的关系,要保持定值电阻两端的电压不变
C.A、B两点间接入定值电阻,测量定值电阻的阻值,实验开始时电流表、电压表不需要试触
D.A、B两点间接入小灯泡,测量小灯泡的电功率,要多次测量求电功率的平均值

B

【解析】
逐一分析各选项：
A. 探究电流与电压的关系时，需控制电阻阻值不变，通过移动滑动变阻器改变定值电阻两端电压，不需要更换不同阻值的定值电阻，A错误；
B. 探究电流与电阻的关系时，要控制定值电阻两端的电压不变，更换不同阻值的定值电阻进行实验，B正确；
C. 测量定值电阻的阻值时，实验开始时电流表、电压表需要试触，以选择合适的量程，C错误；
D. 小灯泡的电功率随温度变化而变化，不同电压下小灯泡的实际电功率不同，测量小灯泡的电功率时，多次测量是为了探究不同电压下的电功率，不能求平均值，D错误。
【答案】
B
【知识点】
电流与电阻的关系；伏安法测电阻；伏安法测电功率
【点评】
本题考查电学实验的核心原理与操作要点，需明确不同实验的控制变量要求、操作规范及多次测量的目的，区分不同实验的本质差异。
【难度系数】
0.7
