9.如图所示，闭合开关S，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都能正常发光，两只电表都有示数，工作一段时间后，灯泡$\mathrm{L}_2$突然熄灭，$\mathrm{L}_1$仍然正常发光，两只电表均无示数，则故障可能是（
A.电压表短路
B.电流表断路
C.$\mathrm{L}_2$断路
D.$\mathrm{L}_2$短路
B
）A.电压表短路
B.电流表断路
C.$\mathrm{L}_2$断路
D.$\mathrm{L}_2$短路
答案
9.B 【点拨】如果电压表短路,整个电路短路,灯泡都不能发光,故A不符合题意;如果电流表断路则电流表无示数,L₂未接入电路不发光,电压表无示数,灯泡L₁不受影响仍然发光,故B符合题意;如果L₂断路不发光,L₁发光,电压表能够测量电源电压有示数,故C不符合题意;如果L₂短路,整个电路短路,灯泡都不能发光,故D不符合题意。故选B。
解析
【分析】
先明确电路结构：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$支路电流，电压表测$\mathrm{L}_2$支路两端电压。故障现象为$\mathrm{L}_2$熄灭、$\mathrm{L}_1$正常发光，两电表均无示数，需逐一分析各选项故障对电路的影响，匹配题目现象。
【解析】
1. 确定电路连接：$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}$测量$\mathrm{L}_2$支路电流，电压表$\mathrm{V}$测量$\mathrm{L}_2$支路两端电压（等于电源电压）。
2. 分析各选项：
A. 若电压表短路：整个电路短路，电源被短路，$\mathrm{L}_1$、$\mathrm{L}_2$均无法发光，不符合“$\mathrm{L}_1$仍然正常发光”，排除A。
B. 若电流表断路：$\mathrm{L}_2$支路断开，$\mathrm{L}_2$无电流熄灭；电流表断路，故电流表无示数；电压表所在支路因电流表断开，无法连接到电源两端，电压表无示数；$\mathrm{L}_1$支路不受影响，仍正常发光，完全符合题目现象，B正确。
C. 若$\mathrm{L}_2$断路：$\mathrm{L}_2$熄灭，但电压表会通过$\mathrm{L}_1$连接到电源两端，电压表有示数，不符合“两电表均无示数”，排除C。
D. 若$\mathrm{L}_2$短路：整个电路短路，电源被短路，$\mathrm{L}_1$也无法发光，不符合现象，排除D。
综上，故障为电流表断路。
【答案】
B
【知识点】
并联电路故障分析、电流表与电压表的使用
【点评】
本题考查并联电路的故障分析，需先明确电路结构和电表测量对象，再结合故障对电路的影响逐一判断，关键是理清各元件的连接关系，避免误判电表的示数变化。
【难度系数】
0.5
先明确电路结构：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$支路电流，电压表测$\mathrm{L}_2$支路两端电压。故障现象为$\mathrm{L}_2$熄灭、$\mathrm{L}_1$正常发光，两电表均无示数，需逐一分析各选项故障对电路的影响，匹配题目现象。
【解析】
1. 确定电路连接：$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}$测量$\mathrm{L}_2$支路电流，电压表$\mathrm{V}$测量$\mathrm{L}_2$支路两端电压（等于电源电压）。
2. 分析各选项：
A. 若电压表短路：整个电路短路，电源被短路，$\mathrm{L}_1$、$\mathrm{L}_2$均无法发光，不符合“$\mathrm{L}_1$仍然正常发光”，排除A。
B. 若电流表断路：$\mathrm{L}_2$支路断开，$\mathrm{L}_2$无电流熄灭；电流表断路，故电流表无示数；电压表所在支路因电流表断开，无法连接到电源两端，电压表无示数；$\mathrm{L}_1$支路不受影响，仍正常发光，完全符合题目现象，B正确。
C. 若$\mathrm{L}_2$断路：$\mathrm{L}_2$熄灭，但电压表会通过$\mathrm{L}_1$连接到电源两端，电压表有示数，不符合“两电表均无示数”，排除C。
D. 若$\mathrm{L}_2$短路：整个电路短路，电源被短路，$\mathrm{L}_1$也无法发光，不符合现象，排除D。
综上，故障为电流表断路。
【答案】
B
【知识点】
并联电路故障分析、电流表与电压表的使用
【点评】
本题考查并联电路的故障分析，需先明确电路结构和电表测量对象，再结合故障对电路的影响逐一判断，关键是理清各元件的连接关系，避免误判电表的示数变化。
【难度系数】
0.5

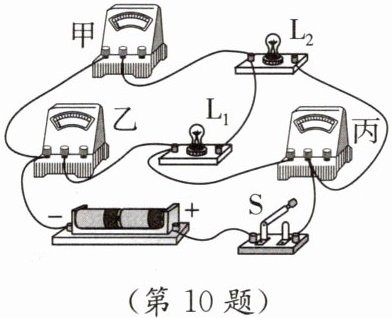

10. 如图所示的实物电路由电源、开关S、两个小灯泡L₁、L₂和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个小灯泡L₁、L₂均能发光。下列关于甲、乙、丙三个电表的判断,合理的一组是 (
A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表
(第10题) (第11题)
B
)A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表
(第10题) (第11题)
答案
10.B
解析
【分析】要判断电表类型，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。题目要求闭合开关后两灯均发光，需结合电路通路条件，分析各选项中电表是否能让两灯都有电流通过。
【解析】逐个分析选项：
选项A：甲是电压表，乙、丙是电流表。此时乙为电流表，会短路L1，只有L2发光，不符合两灯都亮的要求，错误。
选项B：乙是电压表，甲、丙是电流表。丙为电流表（导线），电流从电源正极经开关、丙后分为两支：一支经L1回负极；另一支经L2、甲电流表回负极，两灯并联，均有电流通过，都发光，符合要求，正确。
选项C：甲是电流表，乙、丙是电压表。丙为电压表（开路），整个电路断路，两灯都不发光，错误。
选项D：丙是电流表，甲、乙是电压表。甲、乙为电压表（开路），电路支路均断路，两灯都不发光，错误。
【答案】B
【知识点】电流表与电压表的使用、电路通路判断
【点评】本题考查电表类型的判断，核心是掌握电流表串联、电压表并联的特点，结合电路通路要求分析选项，属于中等难度题。
【难度系数】0.5
【解析】逐个分析选项：
选项A：甲是电压表，乙、丙是电流表。此时乙为电流表，会短路L1，只有L2发光，不符合两灯都亮的要求，错误。
选项B：乙是电压表，甲、丙是电流表。丙为电流表（导线），电流从电源正极经开关、丙后分为两支：一支经L1回负极；另一支经L2、甲电流表回负极，两灯并联，均有电流通过，都发光，符合要求，正确。
选项C：甲是电流表，乙、丙是电压表。丙为电压表（开路），整个电路断路，两灯都不发光，错误。
选项D：丙是电流表，甲、乙是电压表。甲、乙为电压表（开路），电路支路均断路，两灯都不发光，错误。
【答案】B
【知识点】电流表与电压表的使用、电路通路判断
【点评】本题考查电表类型的判断，核心是掌握电流表串联、电压表并联的特点，结合电路通路要求分析选项，属于中等难度题。
【难度系数】0.5
11.如图所示，若要使小灯泡$L_1$和$L_2$串联且电压表测小灯泡$L_1$两端的电压，应闭合的开关是
S₁、S₃
；若只有小灯泡$L_1$和电压表正常工作，应闭合的开关是S₁、S₂、S₃
。答案
11. S₁、S₃ ;S₁、S₂、S₃ 【点拨】由题图可知,若L₁、L₂串联,应闭合开关S₃,电压表测L₁两端电压,电压表应并联在L₁两端,因此再闭合开关S₁。若只有小灯泡L₁工作,电流从电源正极流出只经过灯泡L₁一个用电器,回到电源的负极,此时需要闭合开关S₁、S₂、S₃,灯泡L₂被短路,电压表与L₁并联。
解析
【分析】
要解决这道题，需结合串联电路的特点、短路的概念以及电压表的使用规则分析：
1. 对于“使L₁和L₂串联且电压表测L₁两端电压”：串联电路的电流只有一条路径，需让电流依次经过L₁和L₂，同时电压表要并联在L₁两端，因此需确定闭合的开关，保证电流路径符合要求。
2. 对于“只有小灯泡L₁和电压表正常工作”：需让L₂被短路，电流只经过L₁，同时电压表正常并联在L₁两端，据此确定闭合的开关。
【解析】
1. 使L₁、L₂串联且电压表测L₁两端电压：
串联电路电流只有一条路径，电流从电源正极出发，经开关S₃后，依次经过L₂、S₁、L₁，回到电源负极，此时L₁和L₂串联；电压表并联在L₁两端，测L₁电压，因此需闭合开关S₁、S₃，断开S₂。
2. 只有L₁和电压表正常工作：
需让L₂被短路，电流从电源正极出发，经S₃、S₂、S₁后，只经过L₁回到电源负极，此时L₂被短路，只有L₁接入电路，电压表并联在L₁两端，因此需闭合开关S₁、S₂、S₃。
【答案】
S₁、S₃；S₁、S₂、S₃
【知识点】
串联电路、短路、电压表的使用
【点评】
本题考查电路连接方式的判断，需结合串联电路特点、短路的概念分析电流路径，是电路部分的基础题型，需理清开关通断对电路的影响。
【难度系数】
0.5
要解决这道题，需结合串联电路的特点、短路的概念以及电压表的使用规则分析：
1. 对于“使L₁和L₂串联且电压表测L₁两端电压”：串联电路的电流只有一条路径，需让电流依次经过L₁和L₂，同时电压表要并联在L₁两端，因此需确定闭合的开关，保证电流路径符合要求。
2. 对于“只有小灯泡L₁和电压表正常工作”：需让L₂被短路，电流只经过L₁，同时电压表正常并联在L₁两端，据此确定闭合的开关。
【解析】
1. 使L₁、L₂串联且电压表测L₁两端电压：
串联电路电流只有一条路径，电流从电源正极出发，经开关S₃后，依次经过L₂、S₁、L₁，回到电源负极，此时L₁和L₂串联；电压表并联在L₁两端，测L₁电压，因此需闭合开关S₁、S₃，断开S₂。
2. 只有L₁和电压表正常工作：
需让L₂被短路，电流从电源正极出发，经S₃、S₂、S₁后，只经过L₁回到电源负极，此时L₂被短路，只有L₁接入电路，电压表并联在L₁两端，因此需闭合开关S₁、S₂、S₃。
【答案】
S₁、S₃；S₁、S₂、S₃
【知识点】
串联电路、短路、电压表的使用
【点评】
本题考查电路连接方式的判断，需结合串联电路特点、短路的概念分析电流路径，是电路部分的基础题型，需理清开关通断对电路的影响。
【难度系数】
0.5

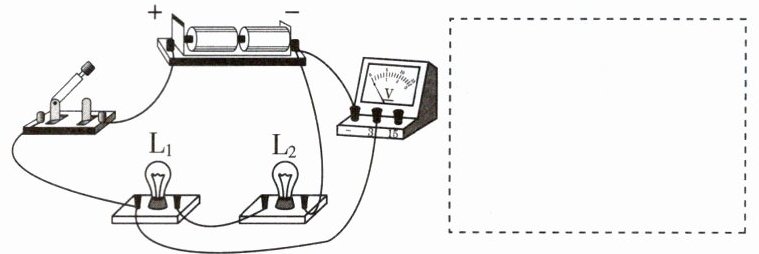

12. 如图所示的是小荣所连的电路，她要测量小灯泡$\mathrm{L}_{2}$两端的电压。
(1)请你找出连错的导线，在这根导线上画“×”，并画出正确连接的导线。
(2)在虚线框里画出正确连线后的电路图。
(1)请你找出连错的导线，在这根导线上画“×”，并画出正确连接的导线。
(2)在虚线框里画出正确连线后的电路图。
答案
12.【解】(1)如图甲所示。 (2)如图乙所示。
解析
【分析】要解决本题，需依据电压表的使用规则：电压表应并联在被测用电器两端，且电流从正接线柱流入、负接线柱流出。首先明确实物电路中L₁与L₂为串联关系，实验目的是测量L₂两端电压，因此需调整电压表的连接位置，使其并联在L₂两端，再根据正确连接画出对应电路图。
【解析】(1) 实物电路中，连接L₁左侧接线柱与电压表负接线柱的导线是错误的，在该导线上画“×”，将该导线的一端从L₁左接线柱改接到L₂的左接线柱，此时电压表并联在L₂两端，正负接线柱连接正确。(2) 画电路图时，按实物连接顺序，依次画出电源、开关、L₁、L₂的串联电路，再将电压表并联在L₂两端，得到的电路图如图乙所示。
【答案】(1) 实物图中错误导线打“×”，改接后如图甲；(2) 电路图如图乙。
【知识点】电压表的使用、串联电路、电路连接
【点评】本题考查电压表的正确使用和串联电路的连接，是电学基础题，需掌握电压表的并联接法及正负接线柱的连接要求。
【难度系数】0.6
【解析】(1) 实物电路中，连接L₁左侧接线柱与电压表负接线柱的导线是错误的，在该导线上画“×”，将该导线的一端从L₁左接线柱改接到L₂的左接线柱，此时电压表并联在L₂两端，正负接线柱连接正确。(2) 画电路图时，按实物连接顺序，依次画出电源、开关、L₁、L₂的串联电路，再将电压表并联在L₂两端，得到的电路图如图乙所示。
【答案】(1) 实物图中错误导线打“×”，改接后如图甲；(2) 电路图如图乙。
【知识点】电压表的使用、串联电路、电路连接
【点评】本题考查电压表的正确使用和串联电路的连接，是电学基础题，需掌握电压表的并联接法及正负接线柱的连接要求。
【难度系数】0.6

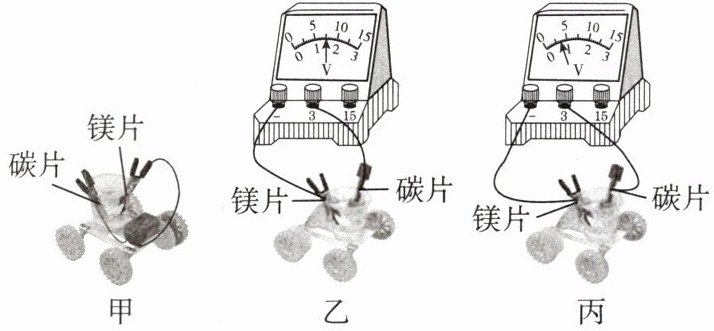

13. ★★（新考法 方案设计）如图甲所示的为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片。当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。
(1)当盐水的温度为$50\ °\mathrm{C}$时，小荣同学拆下与电动机相连的导线，换接电压表，元件正常，连接良好，如图乙所示，这个电池的正极是
(2)小荣同学继续观察发现，当盐水的温度降为$25\ °\mathrm{C}$时，电压表的示数如图丙所示，盐水电池两端电压减小，她猜想出现这个现象的原因有两个：
A:盐水电池在工作时，镁片逐渐被氧化消耗；
B:盐水电池在工作时，盐水温度降低。
你支持猜想
①实验所需增加的器材：
②实验步骤：
③换上新的镁片后，若电压
(1)当盐水的温度为$50\ °\mathrm{C}$时，小荣同学拆下与电动机相连的导线，换接电压表，元件正常，连接良好，如图乙所示，这个电池的正极是
碳片
（填“镁片”或“碳片”）。(2)小荣同学继续观察发现，当盐水的温度降为$25\ °\mathrm{C}$时，电压表的示数如图丙所示，盐水电池两端电压减小，她猜想出现这个现象的原因有两个：
A:盐水电池在工作时，镁片逐渐被氧化消耗；
B:盐水电池在工作时，盐水温度降低。
你支持猜想
A
（填“A”或“B”），请设计实验验证你支持的猜想。①实验所需增加的器材：
新的镁片
；②实验步骤：
保持其他条件不变,换上一片新的镁片
；③换上新的镁片后，若电压
重新变大
，则说明电压降低是镁片氧化消耗造成的。答案
13.(1)碳片 (2)A ①新的镁片
②保持其他条件不变,换上一片新的镁片 ③重新变大
②保持其他条件不变,换上一片新的镁片 ③重新变大
解析
【分析】
第(1)问需利用电压表的使用规则判断电池正极：电压表工作时，电流从正接线柱流入、负接线柱流出，指针正向偏转，据此可判断电极极性；第(2)问需通过控制变量法验证电压减小的原因，需保持温度等其他条件不变，仅改变镁片状态，对比电压变化，从而确定支持的猜想。
【解析】
(1) 电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转。观察图乙，电压表正接线柱连接碳片，负接线柱连接镁片，指针正向偏转，说明电流从碳片流向电压表正接线柱，因此该电池的正极是碳片。
(2) 若电压减小是镁片氧化消耗导致的，更换新镁片后电压应恢复；若为温度降低导致，更换镁片后电压仍小，故支持猜想A。
① 实验需增加新的镁片，用于替换原镁片；
② 实验步骤：保持盐水温度、浓度等其他条件不变，取下原镁片，换上一片新的镁片，再次测量盐水电池两端的电压；
③ 若电压重新变大，说明电压降低是镁片氧化消耗造成的。
【答案】
(1) 碳片；(2) A；① 新的镁片；② 保持其他条件不变，换上一片新的镁片；③ 重新变大
【知识点】
电压表的使用；实验探究（控制变量法）
【点评】
本题结合盐水动力玩具车的实际情境，考查电压表的使用和科学探究能力，需掌握电压表接线规则，理解控制变量法在验证猜想中的应用，体现了物理知识在生活中的实际运用，是典型的实验探究类题目。
【难度系数】
0.5
第(1)问需利用电压表的使用规则判断电池正极：电压表工作时，电流从正接线柱流入、负接线柱流出，指针正向偏转，据此可判断电极极性；第(2)问需通过控制变量法验证电压减小的原因，需保持温度等其他条件不变，仅改变镁片状态，对比电压变化，从而确定支持的猜想。
【解析】
(1) 电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转。观察图乙，电压表正接线柱连接碳片，负接线柱连接镁片，指针正向偏转，说明电流从碳片流向电压表正接线柱，因此该电池的正极是碳片。
(2) 若电压减小是镁片氧化消耗导致的，更换新镁片后电压应恢复；若为温度降低导致，更换镁片后电压仍小，故支持猜想A。
① 实验需增加新的镁片，用于替换原镁片；
② 实验步骤：保持盐水温度、浓度等其他条件不变，取下原镁片，换上一片新的镁片，再次测量盐水电池两端的电压；
③ 若电压重新变大，说明电压降低是镁片氧化消耗造成的。
【答案】
(1) 碳片；(2) A；① 新的镁片；② 保持其他条件不变，换上一片新的镁片；③ 重新变大
【知识点】
电压表的使用；实验探究（控制变量法）
【点评】
本题结合盐水动力玩具车的实际情境，考查电压表的使用和科学探究能力，需掌握电压表接线规则，理解控制变量法在验证猜想中的应用，体现了物理知识在生活中的实际运用，是典型的实验探究类题目。
【难度系数】
0.5
