2025年思维新观察九年级物理上册人教版第57页答案
1. (梁子湖期中)如图所示,a为一根铅笔芯,闭合开关后,小灯泡发光,说明铅笔芯是______(选填“导体”或“绝缘体”)。将夹子在铅笔芯上向左移动时,观察到小灯泡变______(选填“亮”或“暗”),说明铅笔芯电阻大小跟______有关。如果断开开关,铅笔芯的电阻阻值______(选填“等于”或“不等于”)零。通过观察小灯泡的亮度来反映电流的变化的方法称作______。

答案

导体　亮　长度　不等于　转换法
2. 如图所示,滑动变阻器是通过改变接入电路中电阻丝的______来改变电阻的大小,从而改变流过电路中的______；滑动变阻器铭牌上标有“20Ω 0.5A”字样,其中“20Ω”表示滑动变阻器的______是20Ω,“0.5A”表示滑动变阻器______是0.5A。

答案

长度　电流　最大阻值　允许通过的最大电流

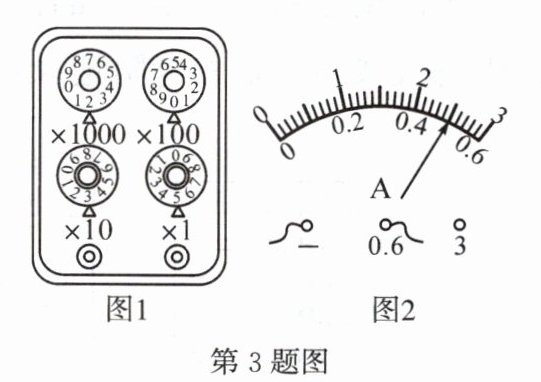

3. (北京中考)(1)如图1所示,电阻箱的示数为______Ω。
(2)如图2所示,电流表的示数为______A。

答案

(1)2035　(2)0.5
4. (2024·自贡)如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为()

A. A和B
B. B和C
C. B和D
D. A和D

答案

D

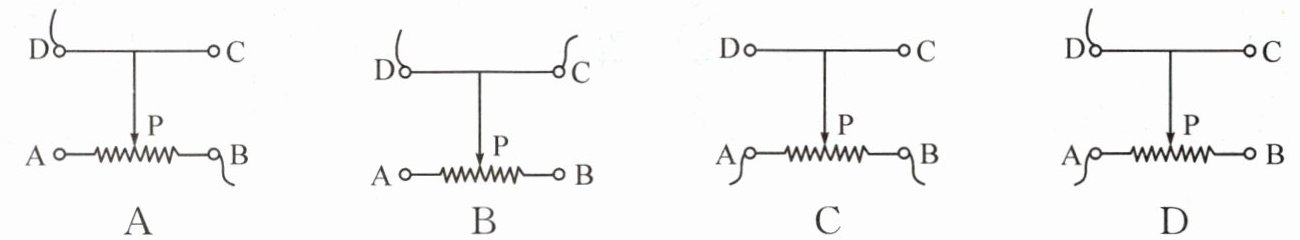

5. (武昌联考)下列各图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时,连入电路的电阻变小的是()

答案

A
6. (2024·吉林)某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向______端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器______。

答案

左　短路
7. (天津中考)电位器实质是一种变阻器,如图是电位器的结构和连入电路的示意图,A、B、C是接线柱。当滑片向A端旋转时,连入电路的电阻()

A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案

B
