4. (广州中考)小明测量不同型号铅笔在纸上涂划所得线条的电阻,实验步骤如下：
(1)用铅笔在纸上画出两段长为15cm的线条,在其中一段线条上重复涂划3次,另一段重复涂划6次；

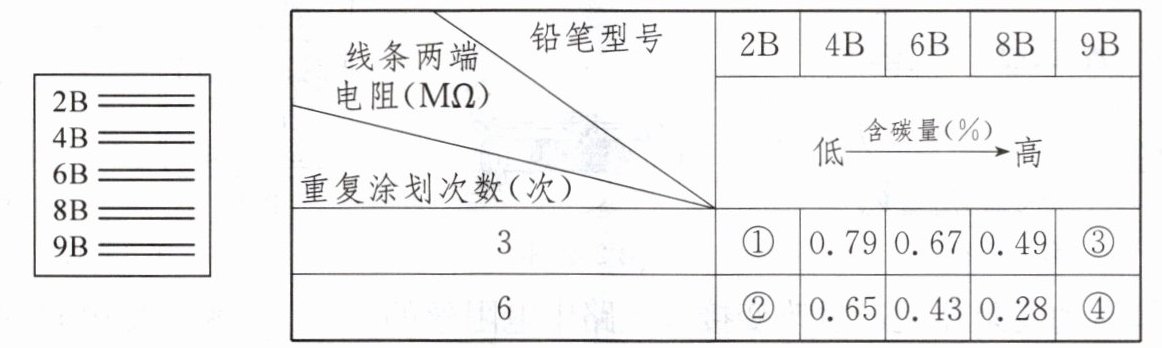

(2)换用不同型号铅笔重复(1)的操作,得到多组等长等宽的线条如图；
(3)测出每段线条两端的电阻记录在表中。

根据实验数据,可推测电阻最小的是()
A. ①
B. ②
C. ③
D. ④

D

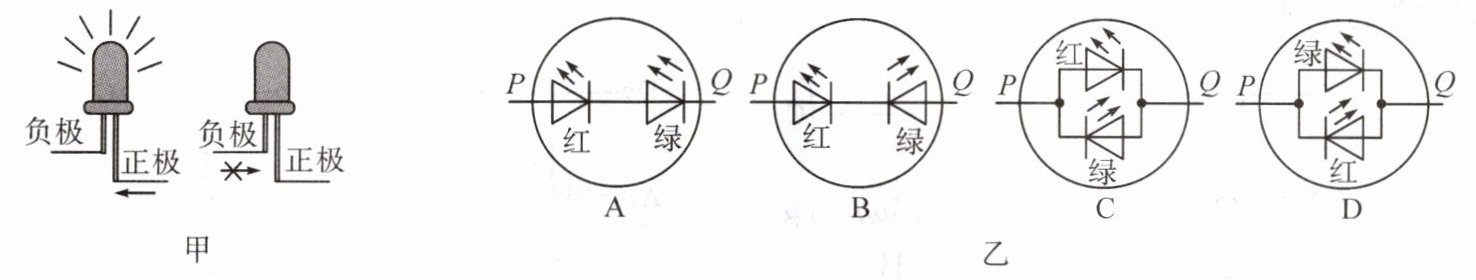

5. (江夏模拟)如图甲所示,发光二极管是一种电子元件,简称LED,它是由______材料制成。电流由正极经过LED灯流向负极时,LED灯发光,反之电流不能从负极流向正极,此时LED灯处于______(选填“通路”“断路”或“短路”)状态。该实验表明发光二极管具有______导电性。小明同学利用一红一绿两个发光二极管设计了一种变色二极管,电流从其P端流入时发红光,从其Q端流入时发绿光,则该变色二极管的内部结构可能是乙图中的______(选填字母代号)

半导体 断路 单向 C
