2025年思维新观察九年级物理上册人教版第58页答案

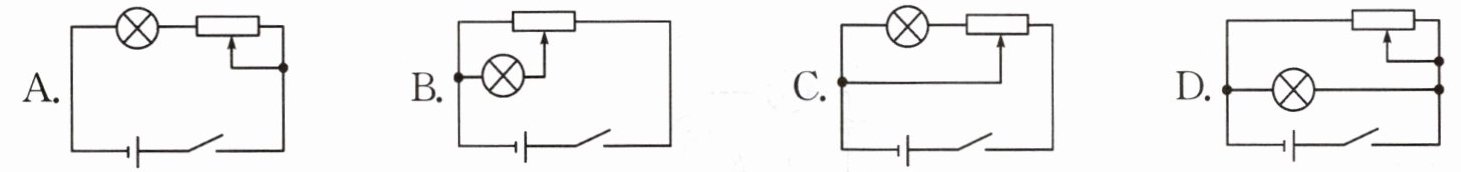

8. (咸宁模拟)下列各电路图中当开关闭合后,能利用滑动变阻器改变灯泡的亮度,直至完全熄灭,又不会造成事故的电路是()

答案

B

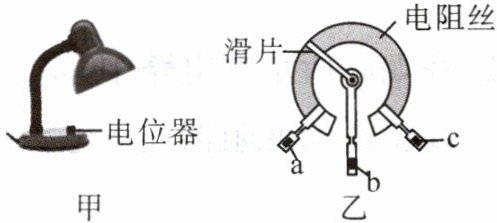

9. (阳新联考)图甲为某可调节亮度的台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度,下列分析错误的是()

A. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B. 若只将b、c接入电路,逆时针转动旋钮时灯泡变暗
C. 若将a、b接入电路中同一点,c接入电路另一点时,顺时针转动旋钮时灯泡变亮
D. 若只将a、b接入电路,顺时针转动旋钮时灯泡变亮

答案

D

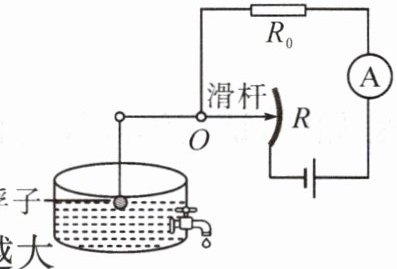

10. (教材改编)如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑杆可以绕固定轴O转动,另一端固定着一个浮子。油箱中油量减少时,油面下降,浮子随液面落下,带动滑杆使滑动变阻器滑片向上移动,从而改变了电路中电流表的示数。因此,电流表上的示数可以反映油箱中的油量。下列说法正确的是()

A. 油量减少,电流表示数不变
B. 油量越少,电流表示数越大
C. 油量越多,电流表示数越小
D. 油量越多,电流表示数越大

答案

D

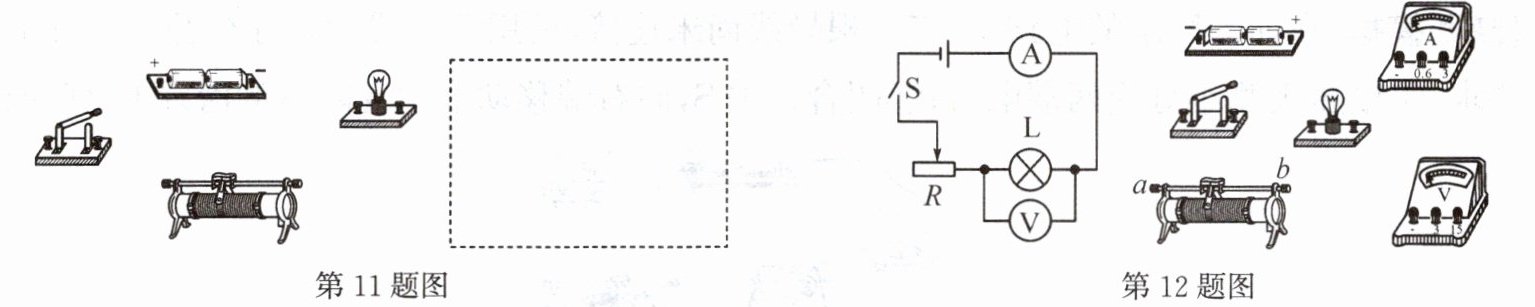

11. (教材改编)请用笔画线表示导线,连接如图所示的电路,使滑动变阻器能够控制灯泡的亮度,要求变阻器的滑片向右移动灯泡变亮,并在虚线框中画出你的实验电路图。

答案

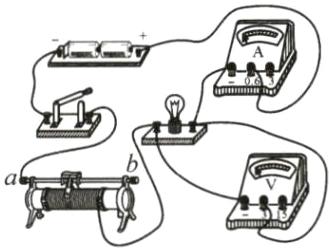

12. (2024·大庆)根据电路图,用笔画线代替导线连接实物图。要求：①电压表量程用0～3V,电流表量程用0～0.6A；②滑动变阻器的滑片置于a端时,接入电路的阻值最大。

答案


13. (京山联考)一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知：金属杆OC与圆弧形电阻AB组合在一起相当于一个______,观察小灯泡的______可以粗略地知道风力的大小,有人认为把图中的灯泡换成电流表更好,你的观点是______。

答案

滑动变阻器　亮度　这样不可以，因为若风力过大可能会导致电路发生短路
