1. 下列关于电压的说法不正确的是（
A.电源是提供电压的装置
B.电压是电路中形成电流的原因
C.电路两端有电压时，电路中一定有电流
D.电路中有电流时，电路两端就一定有电压
C
）A.电源是提供电压的装置
B.电压是电路中形成电流的原因
C.电路两端有电压时，电路中一定有电流
D.电路中有电流时，电路两端就一定有电压
答案
1.C
解析
【分析】本题考查电压与电流的相关概念，需明确电源的作用、电压与电流的关系，以及电流形成的条件。解题时逐个分析选项，判断每个说法的正误，找出不正确的选项。首先回忆：电源提供电压，电压是电路中形成电流的原因；而电路中产生电流需要两个条件：一是电路两端有电压，二是电路是通路，二者缺一不可。
【解析】对各选项逐一分析：
A选项：电源的功能就是为电路提供电压，该说法正确；
B选项：电压能使自由电荷发生定向移动，从而形成电流，因此电压是电路中形成电流的原因，该说法正确；
C选项：电路两端有电压时，若电路处于断路状态，电荷无法持续定向移动，电路中就不会有电流，因此“有电压就一定有电流”的说法错误；
D选项：电流形成的必要条件之一是电路两端有电压，所以电路中有电流时，两端一定有电压，该说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】电压的概念、电流形成的条件
【点评】本题属于初中物理电学基础概念题，重点考查电压、电流的基本关系，易错点在于混淆“有电压”和“有电流”的条件，需牢记电流形成需同时满足“有电压”和“电路通路”两个条件，整体难度不大，是对基础知识点的直接考查。
【难度系数】0.4
【解析】对各选项逐一分析：
A选项：电源的功能就是为电路提供电压，该说法正确；
B选项：电压能使自由电荷发生定向移动，从而形成电流，因此电压是电路中形成电流的原因，该说法正确；
C选项：电路两端有电压时，若电路处于断路状态，电荷无法持续定向移动，电路中就不会有电流，因此“有电压就一定有电流”的说法错误；
D选项：电流形成的必要条件之一是电路两端有电压，所以电路中有电流时，两端一定有电压，该说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】电压的概念、电流形成的条件
【点评】本题属于初中物理电学基础概念题，重点考查电压、电流的基本关系，易错点在于混淆“有电压”和“有电流”的条件，需牢记电流形成需同时满足“有电压”和“电路通路”两个条件，整体难度不大，是对基础知识点的直接考查。
【难度系数】0.4
2. 下列关于电压的数值说法正确的是 （
A.蓄电池的电压为1.5 V
B.我国家庭照明电路的电压约为380 V
C.手机电池的电压一般为6 V
D.发生闪电时云层间的电压可达 $10^{6}$ V
D
）A.蓄电池的电压为1.5 V
B.我国家庭照明电路的电压约为380 V
C.手机电池的电压一般为6 V
D.发生闪电时云层间的电压可达 $10^{6}$ V
答案
2.D
解析
【分析】本题考查常见电压值的识记，需逐一回忆各选项对应的电压常识，判断每个说法的正误，从而选出正确选项。
【解析】逐一分析各选项：
选项A：一节蓄电池的电压为2V，1.5V是一节干电池的电压，故A错误；
选项B：我国家庭照明电路的电压约为220V，380V是工业动力电路的电压，故B错误；
选项C：手机电池的电压一般为3.7V（或4.2V），并非6V，故C错误；
选项D：发生闪电时，云层间的电压可达$10^{6}$V，该说法正确。
【答案】D
【知识点】常见电压值的识记
【点评】本题属于物理常识类基础题，考查生活中常见的电压数值，需要准确记忆相关知识点，难度较低。
【难度系数】0.8
【解析】逐一分析各选项：
选项A：一节蓄电池的电压为2V，1.5V是一节干电池的电压，故A错误；
选项B：我国家庭照明电路的电压约为220V，380V是工业动力电路的电压，故B错误；
选项C：手机电池的电压一般为3.7V（或4.2V），并非6V，故C错误；
选项D：发生闪电时，云层间的电压可达$10^{6}$V，该说法正确。
【答案】D
【知识点】常见电压值的识记
【点评】本题属于物理常识类基础题，考查生活中常见的电压数值，需要准确记忆相关知识点，难度较低。
【难度系数】0.8
3. 电鳐，它可以产生200 V左右的电压用来自卫. 200 V=
0.2
kV=$2×10^{5}$
mV.答案
3. 0.2 $2×10^{5}$
解析
【分析】
要完成电压单位的换算，需先明确电压单位kV、V、mV之间的进率：1kV=1000V，1V=1000mV。将V换算为kV（小单位换大单位）时除以进率，换算为mV（大单位换小单位）时乘以进率，据此计算即可。
【解析】
根据电压单位进率：
1. 换算为kV：因为1kV=1000V，所以200V = 200÷1000 = 0.2kV；
2. 换算为mV：因为1V=1000mV，所以200V = 200×1000 = 2×10⁵ mV。
【答案】
0.2；2×10⁵
【知识点】
电压单位换算
【点评】
本题考查电压单位的基础换算，核心是掌握电压单位间的进率，属于物理电学的基础题型，难度较低。
【难度系数】
0.9
要完成电压单位的换算，需先明确电压单位kV、V、mV之间的进率：1kV=1000V，1V=1000mV。将V换算为kV（小单位换大单位）时除以进率，换算为mV（大单位换小单位）时乘以进率，据此计算即可。
【解析】
根据电压单位进率：
1. 换算为kV：因为1kV=1000V，所以200V = 200÷1000 = 0.2kV；
2. 换算为mV：因为1V=1000mV，所以200V = 200×1000 = 2×10⁵ mV。
【答案】
0.2；2×10⁵
【知识点】
电压单位换算
【点评】
本题考查电压单位的基础换算，核心是掌握电压单位间的进率，属于物理电学的基础题型，难度较低。
【难度系数】
0.9
4. 关于电压表的使用规则，下列说法中正确的是
A. 使用前应检查指针是否指在零刻度线处
B. 电压表应该与被测用电器串联
C. 若被测电压大约值未知，要先用大测量范围试触
D. 接入电路时，使电流经过电压表时“正进负出”
E. 不能直接接在电源的两端
ACD
（多选，填字母）.A. 使用前应检查指针是否指在零刻度线处
B. 电压表应该与被测用电器串联
C. 若被测电压大约值未知，要先用大测量范围试触
D. 接入电路时，使电流经过电压表时“正进负出”
E. 不能直接接在电源的两端
答案
4.ACD
解析
【分析】本题考查电压表的使用规则，需结合电压表的正确使用要点逐一分析选项：先回忆电压表的使用核心规则：使用前校零、与被测用电器并联、未知电压时用大量程试触、接线柱“正进负出”、可直接接电源测电压，再据此判断每个选项的对错，最终确定正确选项。
【解析】根据电压表的使用规则，逐一分析各选项：
1. 选项A：电压表使用前需检查指针是否指在零刻度线处，若指针未指零需调零，该说法正确；
2. 选项B：电压表内阻极大，应与被测用电器并联，若串联会导致电路电流极小，用电器无法正常工作，该说法错误；
3. 选项C：若未知被测电压大小，为避免电压超量程损坏电表，需先用大量程试触，该说法正确；
4. 选项D：电压表接入电路时，电流需从正接线柱流入、负接线柱流出（正进负出），否则指针反向偏转损坏电表，该说法正确；
5. 选项E：电压表内阻极大，可直接接在电源两端测量电源电压，该说法错误。
综上，正确选项为ACD。
【答案】ACD
【知识点】电压表的使用规则
【点评】本题为初中电学基础题，核心考查电压表的基本使用规范，需注意区分电压表与电流表的连接差异，是电学实验的常考知识点，难度较低。
【难度系数】0.3
【解析】根据电压表的使用规则，逐一分析各选项：
1. 选项A：电压表使用前需检查指针是否指在零刻度线处，若指针未指零需调零，该说法正确；
2. 选项B：电压表内阻极大，应与被测用电器并联，若串联会导致电路电流极小，用电器无法正常工作，该说法错误；
3. 选项C：若未知被测电压大小，为避免电压超量程损坏电表，需先用大量程试触，该说法正确；
4. 选项D：电压表接入电路时，电流需从正接线柱流入、负接线柱流出（正进负出），否则指针反向偏转损坏电表，该说法正确；
5. 选项E：电压表内阻极大，可直接接在电源两端测量电源电压，该说法错误。
综上，正确选项为ACD。
【答案】ACD
【知识点】电压表的使用规则
【点评】本题为初中电学基础题，核心考查电压表的基本使用规范，需注意区分电压表与电流表的连接差异，是电学实验的常考知识点，难度较低。
【难度系数】0.3
5. 如图所示的两个电压表，甲图所用的测量范围是
0～3 V
，其分度值是0.1
V，示数为2.5
V，乙图所用的测量范围为0～15 V
，示数为11
V.答案
5. 0～3 V 0.1 2.5 0～15 V 11
解析
【分析】
要解决电压表读数问题，需先根据接线柱确定量程，再明确对应量程的分度值，最后结合指针位置读数。步骤如下：1. 观察甲图接线柱，确定其量程；2. 根据量程计算分度值；3. 结合指针位置读取甲图电压；4. 同理确定乙图的量程和示数。
【解析】
甲图中，电压表接线柱接“-”和“3”，因此测量范围为0～3V；该量程下，每1V之间有10个小格，分度值为$\frac{1V}{10}=0.1V$；指针位于2V后第5个小格，示数为$2V + 5×0.1V=2.5V$。
乙图中，电压表接线柱接“-”和“15”，因此测量范围为0～15V；该量程下，每5V之间有10个小格，分度值为$\frac{5V}{10}=0.5V$；指针位于10V后第2个小格，示数为$10V + 2×0.5V=11V$。
【答案】
0～3 V；0.1；2.5；0～15 V；11
【知识点】
电压表读数；电压测量
【点评】
本题考查电压表的量程识别与读数，核心是掌握不同量程对应的分度值，属于电学基础题，难度较低。
【难度系数】
0.8
要解决电压表读数问题，需先根据接线柱确定量程，再明确对应量程的分度值，最后结合指针位置读数。步骤如下：1. 观察甲图接线柱，确定其量程；2. 根据量程计算分度值；3. 结合指针位置读取甲图电压；4. 同理确定乙图的量程和示数。
【解析】
甲图中，电压表接线柱接“-”和“3”，因此测量范围为0～3V；该量程下，每1V之间有10个小格，分度值为$\frac{1V}{10}=0.1V$；指针位于2V后第5个小格，示数为$2V + 5×0.1V=2.5V$。
乙图中，电压表接线柱接“-”和“15”，因此测量范围为0～15V；该量程下，每5V之间有10个小格，分度值为$\frac{5V}{10}=0.5V$；指针位于10V后第2个小格，示数为$10V + 2×0.5V=11V$。
【答案】
0～3 V；0.1；2.5；0～15 V；11
【知识点】
电压表读数；电压测量
【点评】
本题考查电压表的量程识别与读数，核心是掌握不同量程对应的分度值，属于电学基础题，难度较低。
【难度系数】
0.8
6. 下列电路图中，能正确测量出灯泡$\mathrm{L}_2$两端电压的是（
D
）答案
6.D
解析
【分析】要正确测量$\mathrm{L}_2$两端电压，需满足两个核心条件：①电压表并联在$\mathrm{L}_2$两端；②电压表正负接线柱接法正确，即电流从正接线柱流入、负接线柱流出（正接线柱靠近电源正极一侧，负接线柱靠近电源负极一侧）。首先根据电源符号判断正负极：电源长线段为正极，短线段为负极，本题电源正极在右侧，负极在左侧，因此电流路径为：电源正极（右）→开关→$\mathrm{L}_2$→$\mathrm{L}_1$→电源负极（左），故$\mathrm{L}_2$的右端电位高于左端电位。据此逐一分析选项。
【解析】
要测量$\mathrm{L}_2$两端电压，电压表需同时满足并联在$\mathrm{L}_2$两端、正负接线柱接法正确（电流正进负出）：
1. 选项A：电压表并联在$\mathrm{L}_1$两端，测量对象为$\mathrm{L}_1$，不符合要求，排除；
2. 选项B：电压表并联在$\mathrm{L}_2$两端，但正接线柱接$\mathrm{L}_2$左端（低电位），负接线柱接右端（高电位），正负接线柱接反，接法错误，排除；
3. 选项C：电压表并联在$\mathrm{L}_1$两端，测量对象错误，且正负接线柱接反，排除；
4. 选项D：电压表并联在$\mathrm{L}_2$两端，正接线柱接$\mathrm{L}_2$右端（高电位，靠近电源正极），负接线柱接$\mathrm{L}_2$左端（低电位，靠近电源负极），接法正确，能正确测量$\mathrm{L}_2$两端电压。
【答案】
D
【知识点】
电压表的使用、串联电路电压测量
【点评】
本题考查电压表的正确使用规则，需结合电路判断被测用电器的电位高低，确定接线柱接法是否正确，属于基础电路分析题，难度适中。
【难度系数】
0.5
【解析】
要测量$\mathrm{L}_2$两端电压，电压表需同时满足并联在$\mathrm{L}_2$两端、正负接线柱接法正确（电流正进负出）：
1. 选项A：电压表并联在$\mathrm{L}_1$两端，测量对象为$\mathrm{L}_1$，不符合要求，排除；
2. 选项B：电压表并联在$\mathrm{L}_2$两端，但正接线柱接$\mathrm{L}_2$左端（低电位），负接线柱接右端（高电位），正负接线柱接反，接法错误，排除；
3. 选项C：电压表并联在$\mathrm{L}_1$两端，测量对象错误，且正负接线柱接反，排除；
4. 选项D：电压表并联在$\mathrm{L}_2$两端，正接线柱接$\mathrm{L}_2$右端（高电位，靠近电源正极），负接线柱接$\mathrm{L}_2$左端（低电位，靠近电源负极），接法正确，能正确测量$\mathrm{L}_2$两端电压。
【答案】
D
【知识点】
电压表的使用、串联电路电压测量
【点评】
本题考查电压表的正确使用规则，需结合电路判断被测用电器的电位高低，确定接线柱接法是否正确，属于基础电路分析题，难度适中。
【难度系数】
0.5

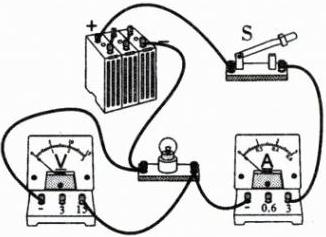

7. 如图所示,请根据电路图连接实物图,已知电源电压为6 V,通过小灯泡的电流为1 A.
2 能力在线 方法能力整合练
2 能力在线 方法能力整合练
答案
7.
解析
【分析】
要连接实物图，需先明确甲图的电路结构：灯泡与电流表串联，电压表并联在灯泡两端。连接时遵循“电流正进负出”的电表使用规则，结合已知条件选量程：电源电压6V，电压表选0~15V量程；小灯泡电流1A，电流表选0~3A量程。连接顺序为：从电源正极出发，依次连接开关、电流表、灯泡，回到电源负极，再将电压表并联在灯泡两端，注意电表正负接线柱不接反。
【解析】
1. 确定量程：电源电压6V，电压表选0~15V量程；通过小灯泡电流1A，电流表选0~3A量程。
2. 串联电路连接：从电源正极开始，连接开关S的一端，开关另一端连接电流表的正接线柱（3A接线柱），电流表负接线柱连接灯泡的一个接线柱，灯泡的另一个接线柱连接电源负极，完成串联电路。
3. 电压表并联：将电压表的正接线柱（15V接线柱）接灯泡靠近电流表的接线柱，电压表负接线柱接灯泡靠近电源负极的接线柱，保证电压表并联在灯泡两端，电流正进负出。
【答案】
【知识点】
电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，核心是掌握电流表、电压表的使用规则，明确串联电路的连接顺序，属于基础电路操作题，需注意电表量程和正负接线柱的选择。
【难度系数】
0.6
要连接实物图，需先明确甲图的电路结构：灯泡与电流表串联，电压表并联在灯泡两端。连接时遵循“电流正进负出”的电表使用规则，结合已知条件选量程：电源电压6V，电压表选0~15V量程；小灯泡电流1A，电流表选0~3A量程。连接顺序为：从电源正极出发，依次连接开关、电流表、灯泡，回到电源负极，再将电压表并联在灯泡两端，注意电表正负接线柱不接反。
【解析】
1. 确定量程：电源电压6V，电压表选0~15V量程；通过小灯泡电流1A，电流表选0~3A量程。
2. 串联电路连接：从电源正极开始，连接开关S的一端，开关另一端连接电流表的正接线柱（3A接线柱），电流表负接线柱连接灯泡的一个接线柱，灯泡的另一个接线柱连接电源负极，完成串联电路。
3. 电压表并联：将电压表的正接线柱（15V接线柱）接灯泡靠近电流表的接线柱，电压表负接线柱接灯泡靠近电源负极的接线柱，保证电压表并联在灯泡两端，电流正进负出。
【答案】
【知识点】
电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，核心是掌握电流表、电压表的使用规则，明确串联电路的连接顺序，属于基础电路操作题，需注意电表量程和正负接线柱的选择。
【难度系数】
0.6

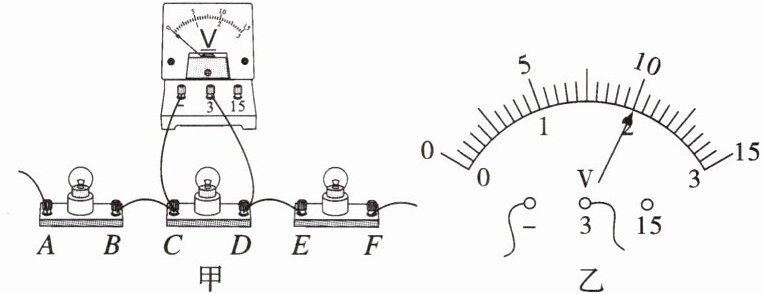

8. 如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压，电压表的示数如图乙所示，则下列说法不正确的是（
A.A端导线应与电源的负极相连
B.电流从D接线柱流入电压表“3”接线柱
C.C、D两接线柱间电压为2 V
D.若将CD间的小灯泡从灯座上取下来，电压表示数为零
D
）A.A端导线应与电源的负极相连
B.电流从D接线柱流入电压表“3”接线柱
C.C、D两接线柱间电压为2 V
D.若将CD间的小灯泡从灯座上取下来，电压表示数为零
答案
8.D
解析
【分析】
首先明确电路为三个规格相同的小灯泡串联，电压表并联在CD间的小灯泡两端，电压表选用0~3V量程，分度值为0.1V，读数为2V。接下来逐一分析选项：A选项根据电流路径判断电源连接；B选项依据电压表“正进负出”的接线规则判断；C选项根据电压表量程读数确定CD间电压；D选项分析取下灯泡后电压表的电路状态，判断示数是否为零，最终选出不正确的选项。
【解析】
1. 电路与电源连接：三个小灯泡串联，电流从电源正极流出，依次经过右侧、中间、左侧小灯泡，最终回到电源负极，因此A端应接电源负极，A选项正确。
2. 电压表接线规则：电压表使用时需满足“正进负出”，图中电压表“-”接线柱接C，“3”接线柱接D，故电流从D接线柱流入电压表“3”接线柱，B选项正确。
3. 电压读数：电压表选用0~3V量程，分度值为0.1V，指针指向2V刻度处，因此CD间电压为2V，C选项正确。
4. 取下灯泡后的电路状态：若取下CD间的小灯泡，电压表会串联在电路中，此时电压表相当于直接接在电源两端，测量电源电压，示数不为零，故D选项错误，符合题目要求。
【答案】
D
【知识点】
串联电路特点、电压表的使用
【点评】
本题结合串联电路考查电压表的使用和电路分析，需要掌握电压表的接线规则、读数方法，以及电路中元件变化后的状态分析，属于中等难度的电路基础题。
【难度系数】
0.5
首先明确电路为三个规格相同的小灯泡串联，电压表并联在CD间的小灯泡两端，电压表选用0~3V量程，分度值为0.1V，读数为2V。接下来逐一分析选项：A选项根据电流路径判断电源连接；B选项依据电压表“正进负出”的接线规则判断；C选项根据电压表量程读数确定CD间电压；D选项分析取下灯泡后电压表的电路状态，判断示数是否为零，最终选出不正确的选项。
【解析】
1. 电路与电源连接：三个小灯泡串联，电流从电源正极流出，依次经过右侧、中间、左侧小灯泡，最终回到电源负极，因此A端应接电源负极，A选项正确。
2. 电压表接线规则：电压表使用时需满足“正进负出”，图中电压表“-”接线柱接C，“3”接线柱接D，故电流从D接线柱流入电压表“3”接线柱，B选项正确。
3. 电压读数：电压表选用0~3V量程，分度值为0.1V，指针指向2V刻度处，因此CD间电压为2V，C选项正确。
4. 取下灯泡后的电路状态：若取下CD间的小灯泡，电压表会串联在电路中，此时电压表相当于直接接在电源两端，测量电源电压，示数不为零，故D选项错误，符合题目要求。
【答案】
D
【知识点】
串联电路特点、电压表的使用
【点评】
本题结合串联电路考查电压表的使用和电路分析，需要掌握电压表的接线规则、读数方法，以及电路中元件变化后的状态分析，属于中等难度的电路基础题。
【难度系数】
0.5
