1. 如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,在这个过程中发生转移的是
负
（填“正”或“负”）电荷,瞬间电流方向是由b流向a
（填“由a流向b”或“由b流向a”）.金属箔的张角变大
（填“变大”或“不变”）.答案
1.负 由b流向a 变大
解析
【分析】
要解决本题，需明确三个核心知识点：金属导体中可移动的电荷是自由电子（负电荷）、电流方向的规定（与负电荷定向移动方向相反）、验电器的工作原理（同种电荷相互排斥）。第一步，判断转移的电荷：金属中只有自由电子能移动，带负电的a接触b时，a上多余的负电荷（自由电子）会转移到b；第二步，判断电流方向：电流方向规定为正电荷移动的方向，与负电荷移动方向相反，负电荷从a流向b，故电流方向为b流向a；第三步，判断金属箔张角：验电器利用同种电荷排斥工作，b接触后带负电，金属箔两片均带负电，排斥使张角变大。
【解析】
1. 转移的电荷：金属导体中能自由移动的是带负电的自由电子，带负电的物体a接触不带电的验电器金属球b时，a上多余的自由电子（负电荷）会转移到b，因此发生转移的是负电荷。
2. 瞬间电流方向：物理学规定，正电荷定向移动的方向为电流方向，而自由电子（负电荷）的移动方向是从a流向b，所以电流方向与负电荷移动方向相反，即由b流向a。
3. 金属箔张角变化：验电器的工作原理是同种电荷相互排斥，原来b不带电，接触后b带上负电，金属箔两片均带负电，相互排斥，因此张角变大。
【答案】
负 由b流向a 变大
【知识点】
电荷转移、电流方向、验电器原理
【点评】
本题考查静电现象的基础知识点，结合电流方向的规定和验电器原理即可解答，属于基础题。
【难度系数】
0.6
要解决本题，需明确三个核心知识点：金属导体中可移动的电荷是自由电子（负电荷）、电流方向的规定（与负电荷定向移动方向相反）、验电器的工作原理（同种电荷相互排斥）。第一步，判断转移的电荷：金属中只有自由电子能移动，带负电的a接触b时，a上多余的负电荷（自由电子）会转移到b；第二步，判断电流方向：电流方向规定为正电荷移动的方向，与负电荷移动方向相反，负电荷从a流向b，故电流方向为b流向a；第三步，判断金属箔张角：验电器利用同种电荷排斥工作，b接触后带负电，金属箔两片均带负电，排斥使张角变大。
【解析】
1. 转移的电荷：金属导体中能自由移动的是带负电的自由电子，带负电的物体a接触不带电的验电器金属球b时，a上多余的自由电子（负电荷）会转移到b，因此发生转移的是负电荷。
2. 瞬间电流方向：物理学规定，正电荷定向移动的方向为电流方向，而自由电子（负电荷）的移动方向是从a流向b，所以电流方向与负电荷移动方向相反，即由b流向a。
3. 金属箔张角变化：验电器的工作原理是同种电荷相互排斥，原来b不带电，接触后b带上负电，金属箔两片均带负电，相互排斥，因此张角变大。
【答案】
负 由b流向a 变大
【知识点】
电荷转移、电流方向、验电器原理
【点评】
本题考查静电现象的基础知识点，结合电流方向的规定和验电器原理即可解答，属于基础题。
【难度系数】
0.6

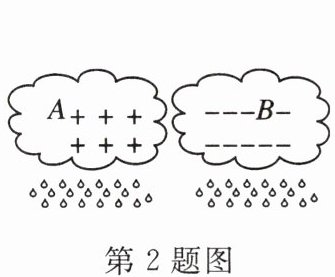

2. 人类从未停止过对自然现象的探索和思考.
《淮南子》中写道“阴阳相搏为雷,激扬为电”,
认为雷电是一种中和现象.现在我们知道,当
带有异种电荷的云层相互接触时,原本带
如图所示,雷电电流的方向为
“从A到B”或“从B到A”).
《淮南子》中写道“阴阳相搏为雷,激扬为电”,
认为雷电是一种中和现象.现在我们知道,当
带有异种电荷的云层相互接触时,原本带
负
(填“正”或“负”)电荷的云层会失去电子.如图所示,雷电电流的方向为
从A到B
(填“从A到B”或“从B到A”).
答案
2.负 从A到B
解析
【分析】
要解答本题，需结合电荷的性质和电流方向的规定分析：
1. 电荷的形成规律：物体失去电子带正电，得到电子带负电；当异种电荷的云层接触时，带负电的云层有多余电子，会向带正电的云层转移，因此带负电的云层会失去电子。
2. 电流方向的规定：正电荷定向移动的方向为电流方向，与负电荷（电子）的定向移动方向相反；图中A云层带正电，B云层带负电，电子从B向A移动，因此电流方向与电子移动方向相反。
【解析】
1. 确定失去电子的云层：带负电的云层是因为得到了多余电子，当与带正电的云层接触时，负电荷云层的多余电子会转移到正电荷云层，所以原本带负电荷的云层会失去电子，故第一空填“负”。
2. 确定雷电电流方向：电流方向规定为正电荷定向移动的方向，电子带负电，其移动方向与电流方向相反；图中电子从带负电的B云层向带正电的A云层移动，因此电流方向是从A到B，故第二空填“从A到B”。
【答案】
负；从A到B
【知识点】
电荷的性质；电流方向的规定
【点评】
本题结合雷电现象考查电荷与电流方向的基础知识点，属于物理学科的常规基础题，只要掌握电荷得失规律和电流方向的规定即可解答。
【难度系数】
0.3
要解答本题，需结合电荷的性质和电流方向的规定分析：
1. 电荷的形成规律：物体失去电子带正电，得到电子带负电；当异种电荷的云层接触时，带负电的云层有多余电子，会向带正电的云层转移，因此带负电的云层会失去电子。
2. 电流方向的规定：正电荷定向移动的方向为电流方向，与负电荷（电子）的定向移动方向相反；图中A云层带正电，B云层带负电，电子从B向A移动，因此电流方向与电子移动方向相反。
【解析】
1. 确定失去电子的云层：带负电的云层是因为得到了多余电子，当与带正电的云层接触时，负电荷云层的多余电子会转移到正电荷云层，所以原本带负电荷的云层会失去电子，故第一空填“负”。
2. 确定雷电电流方向：电流方向规定为正电荷定向移动的方向，电子带负电，其移动方向与电流方向相反；图中电子从带负电的B云层向带正电的A云层移动，因此电流方向是从A到B，故第二空填“从A到B”。
【答案】
负；从A到B
【知识点】
电荷的性质；电流方向的规定
【点评】
本题结合雷电现象考查电荷与电流方向的基础知识点，属于物理学科的常规基础题，只要掌握电荷得失规律和电流方向的规定即可解答。
【难度系数】
0.3

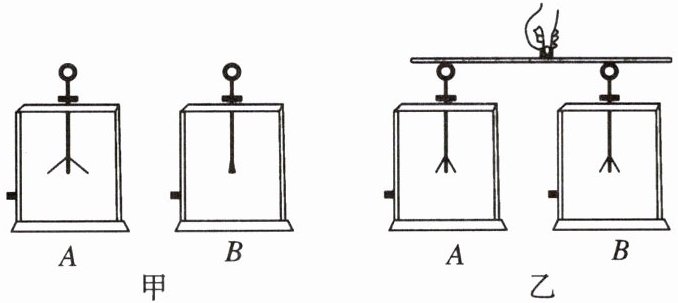

3. 如图甲所示，A验电器带有正电荷，B验电器不带电.现用一个带有绝缘柄的金属棒将A、B的金属球搭接，如图乙所示.则下列说法正确的是 （
A.负电荷从A到B，电流方向从B到A
B.负电荷从B到A，电流方向从A到B
C.正电荷从A到B，电流方向从A到B
D.正电荷从B到A，电流方向从B到A
B
）A.负电荷从A到B，电流方向从B到A
B.负电荷从B到A，电流方向从A到B
C.正电荷从A到B，电流方向从A到B
D.正电荷从B到A，电流方向从B到A
答案
3.B
解析
【分析】
要解决本题，需明确两个核心知识点：①金属导体中能自由移动的电荷是负电荷（自由电子），正电荷（原子核）无法定向移动；②电流方向的规定：正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反。解题时，先判断连接后移动的电荷种类和方向，再根据电流方向的规定确定电流方向，最终选出正确选项。
【解析】
A验电器带正电荷，说明A缺少电子；B验电器不带电，其内部存在等量的正电荷和自由电子（负电荷）。当用金属棒连接A、B的金属球时，金属导体中可定向移动的是自由电子（负电荷），因此B中的自由电子会向缺少电子的A移动，即负电荷从B到A。根据电流方向的规定：电流方向与负电荷定向移动的方向相反，所以电流方向是从A到B。综上，选项B正确。
【答案】
B
【知识点】
电流方向、电荷定向移动、验电器
【点评】
本题考查电荷的定向移动规律和电流方向的规定，属于电学基础题，需准确掌握金属导体中移动的电荷类型及电流方向的判断方法，难度适中。
【难度系数】
0.6
要解决本题，需明确两个核心知识点：①金属导体中能自由移动的电荷是负电荷（自由电子），正电荷（原子核）无法定向移动；②电流方向的规定：正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反。解题时，先判断连接后移动的电荷种类和方向，再根据电流方向的规定确定电流方向，最终选出正确选项。
【解析】
A验电器带正电荷，说明A缺少电子；B验电器不带电，其内部存在等量的正电荷和自由电子（负电荷）。当用金属棒连接A、B的金属球时，金属导体中可定向移动的是自由电子（负电荷），因此B中的自由电子会向缺少电子的A移动，即负电荷从B到A。根据电流方向的规定：电流方向与负电荷定向移动的方向相反，所以电流方向是从A到B。综上，选项B正确。
【答案】
B
【知识点】
电流方向、电荷定向移动、验电器
【点评】
本题考查电荷的定向移动规律和电流方向的规定，属于电学基础题，需准确掌握金属导体中移动的电荷类型及电流方向的判断方法，难度适中。
【难度系数】
0.6
4. 如图所示的电路，小灯泡、电铃都能正常工作，通过开关的闭合，下列分析正确的是 （
A.小灯泡亮、电铃一定响
B.小灯泡亮、电铃不一定响
C.小灯泡不亮、电铃一定不响
D.小灯泡和电铃不可以同时工作
A
）A.小灯泡亮、电铃一定响
B.小灯泡亮、电铃不一定响
C.小灯泡不亮、电铃一定不响
D.小灯泡和电铃不可以同时工作
答案
4.A
解析
【分析】
要判断各选项的正确性，需先分析不同开关状态下的电路通路情况：
1. 当S₁闭合、S₂断开时，电流路径为：电源→S₁→灯泡L→电铃→电源，此时灯泡和电铃串联，两者都工作，即小灯泡亮，电铃响；
2. 当S₁、S₂都闭合时，开关S₂与灯泡L并联，灯泡L被短路，电流路径为：电源→S₁→S₂→电铃→电源，此时灯泡不工作，电铃工作（响）。
据此逐一分析选项即可得出结论。
【解析】
分两种开关状态分析电路：
状态1：S₁闭合，S₂断开，灯泡L与电铃串联，电路导通，小灯泡亮，电铃响；
状态2：S₁、S₂都闭合，灯泡L被S₂短路，电路为电铃的简单通路，小灯泡不亮，电铃响。
对选项判断：
A选项：小灯泡亮时，说明S₂断开，电路为串联，电铃必然工作（响），该选项正确；
B选项：小灯泡亮时电铃一定响，“不一定”的表述错误；
C选项：小灯泡不亮时，是S₂闭合，此时电铃通路，电铃会响，“一定不响”错误；
D选项：当S₁闭合、S₂断开时，灯泡和电铃可同时工作，“不可以同时工作”错误。
【答案】
A
【知识点】
电路通路；短路；串并联电路
【点评】
本题是基础电路分析题，核心是明确开关闭合时的电路结构，通过分情况讨论开关状态判断用电器的工作状态，需注意短路对用电器的影响，难度适中。
【难度系数】
0.5
要判断各选项的正确性，需先分析不同开关状态下的电路通路情况：
1. 当S₁闭合、S₂断开时，电流路径为：电源→S₁→灯泡L→电铃→电源，此时灯泡和电铃串联，两者都工作，即小灯泡亮，电铃响；
2. 当S₁、S₂都闭合时，开关S₂与灯泡L并联，灯泡L被短路，电流路径为：电源→S₁→S₂→电铃→电源，此时灯泡不工作，电铃工作（响）。
据此逐一分析选项即可得出结论。
【解析】
分两种开关状态分析电路：
状态1：S₁闭合，S₂断开，灯泡L与电铃串联，电路导通，小灯泡亮，电铃响；
状态2：S₁、S₂都闭合，灯泡L被S₂短路，电路为电铃的简单通路，小灯泡不亮，电铃响。
对选项判断：
A选项：小灯泡亮时，说明S₂断开，电路为串联，电铃必然工作（响），该选项正确；
B选项：小灯泡亮时电铃一定响，“不一定”的表述错误；
C选项：小灯泡不亮时，是S₂闭合，此时电铃通路，电铃会响，“一定不响”错误；
D选项：当S₁闭合、S₂断开时，灯泡和电铃可同时工作，“不可以同时工作”错误。
【答案】
A
【知识点】
电路通路；短路；串并联电路
【点评】
本题是基础电路分析题，核心是明确开关闭合时的电路结构，通过分情况讨论开关状态判断用电器的工作状态，需注意短路对用电器的影响，难度适中。
【难度系数】
0.5
5. 如图所示的电路中，下列说法不正确的是（
A.只闭合开关$\mathrm{S}_{2}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，电流表测量的是串联电路的电流
B.只闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表测量的是并联电路的干路电流
C.只闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表测量的是灯$\mathrm{L}_{2}$的电流
D.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$，电流表和电源都可能被烧坏
C
）A.只闭合开关$\mathrm{S}_{2}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，电流表测量的是串联电路的电流
B.只闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表测量的是并联电路的干路电流
C.只闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表测量的是灯$\mathrm{L}_{2}$的电流
D.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$，电流表和电源都可能被烧坏
答案
5.C
解析
【分析】要判断各选项是否正确，需根据开关的闭合情况，逐一分析电路的电流路径，确定用电器的连接方式、电流表的测量对象，以及是否存在短路故障。具体步骤：1. 明确每个开关组合下的电流走向；2. 判断用电器是串联还是并联；3. 确定电流表测量的电流；4. 检查是否发生电源短路。
【解析】逐个分析选项：
选项A：只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开。电流路径为：电源正极→电流表→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→$\mathrm{S}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测量串联电路的电流，该选项正确。
选项B：只闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，$\mathrm{S}_{2}$断开。电流从电流表后分为两路：一路经$\mathrm{L}_{1}$，另一路经$\mathrm{S}_{3}$、$\mathrm{L}_{2}$，汇合后经$\mathrm{S}_{1}$回到电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表在干路，测量并联电路的总电流，该选项正确。
选项C：只闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，$\mathrm{S}_{3}$断开。此时$\mathrm{L}_{2}$的两端通过$\mathrm{S}_{1}$、$\mathrm{S}_{2}$直接连通电源两极，$\mathrm{L}_{2}$被短路，只有$\mathrm{L}_{1}$接入电路，电流表测量$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{2}$的电流，且$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并非并联，该选项错误。
选项D：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$，电流路径为：电源正极→电流表→$\mathrm{S}_{3}$→$\mathrm{S}_{2}$→电源负极，形成电源短路，电流表和电源都可能被烧坏，该选项正确。
题目要求选出不正确的选项，故答案为C。
【答案】C
【知识点】串联电路、并联电路、电流表使用
【点评】本题考查电路的动态分析，核心是准确判断不同开关组合下的电路结构，需注意短路的特殊情况，是电路分析的基础题型，需理清电流路径避免误判。
【难度系数】0.6
【解析】逐个分析选项：
选项A：只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开。电流路径为：电源正极→电流表→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→$\mathrm{S}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测量串联电路的电流，该选项正确。
选项B：只闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$，$\mathrm{S}_{2}$断开。电流从电流表后分为两路：一路经$\mathrm{L}_{1}$，另一路经$\mathrm{S}_{3}$、$\mathrm{L}_{2}$，汇合后经$\mathrm{S}_{1}$回到电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表在干路，测量并联电路的总电流，该选项正确。
选项C：只闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$，$\mathrm{S}_{3}$断开。此时$\mathrm{L}_{2}$的两端通过$\mathrm{S}_{1}$、$\mathrm{S}_{2}$直接连通电源两极，$\mathrm{L}_{2}$被短路，只有$\mathrm{L}_{1}$接入电路，电流表测量$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{2}$的电流，且$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并非并联，该选项错误。
选项D：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$，电流路径为：电源正极→电流表→$\mathrm{S}_{3}$→$\mathrm{S}_{2}$→电源负极，形成电源短路，电流表和电源都可能被烧坏，该选项正确。
题目要求选出不正确的选项，故答案为C。
【答案】C
【知识点】串联电路、并联电路、电流表使用
【点评】本题考查电路的动态分析，核心是准确判断不同开关组合下的电路结构，需注意短路的特殊情况，是电路分析的基础题型，需理清电流路径避免误判。
【难度系数】0.6

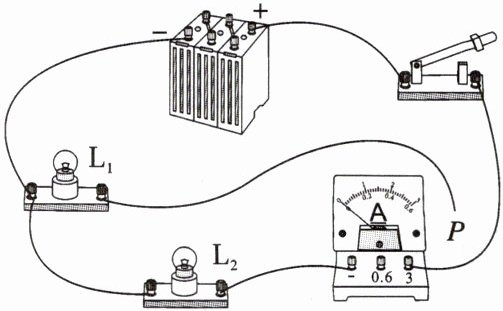

6. 如图所示，灯$\mathrm{L}_1$、$\mathrm{L}_2$并联，现要测$\mathrm{L}_2$支路中的电流，线头P应与电流表标有“
3
”的接线柱相连；若要测$\mathrm{L}_1$与$\mathrm{L}_2$并联后的总电流，线头P应与电流表标“−
”的接线柱相连。（均填“−”“0.6”或“3”）答案
6.3 −
解析
【分析】
要解决本题，需结合电流表的使用规则和串并联电路的电流特点分析：电流表需串联在被测电路中，且电流必须从正接线柱流入、负接线柱流出。测支路电流时，电流表与该支路串联；测干路总电流时，电流表需串联在干路中。
【解析】
1. 测$\mathrm{L}_2$支路电流：电流表要与$\mathrm{L}_2$串联，电流从电源正极流出，经开关、线头P后，需从电流表的正接线柱流入，因此线头P应接电流表的“3”接线柱，此时电流表串联在$\mathrm{L}_2$支路，测$\mathrm{L}_2$的电流。
2. 测$\mathrm{L}_1$与$\mathrm{L}_2$的总电流：电流表需串联在干路中，电流从电流表的正接线柱流入、负接线柱流出，因此线头P应接电流表的“−”接线柱，此时电流表串联在干路，测总电流。
【答案】
3；−
【知识点】
电流表的使用；串并联电路的电流特点
【点评】
本题考查电流表的正确使用，核心是明确电流表的串联要求和电流方向规则，结合串并联电路的电流路径分析接线柱选择，难度适中。
【难度系数】
0.5
要解决本题，需结合电流表的使用规则和串并联电路的电流特点分析：电流表需串联在被测电路中，且电流必须从正接线柱流入、负接线柱流出。测支路电流时，电流表与该支路串联；测干路总电流时，电流表需串联在干路中。
【解析】
1. 测$\mathrm{L}_2$支路电流：电流表要与$\mathrm{L}_2$串联，电流从电源正极流出，经开关、线头P后，需从电流表的正接线柱流入，因此线头P应接电流表的“3”接线柱，此时电流表串联在$\mathrm{L}_2$支路，测$\mathrm{L}_2$的电流。
2. 测$\mathrm{L}_1$与$\mathrm{L}_2$的总电流：电流表需串联在干路中，电流从电流表的正接线柱流入、负接线柱流出，因此线头P应接电流表的“−”接线柱，此时电流表串联在干路，测总电流。
【答案】
3；−
【知识点】
电流表的使用；串并联电路的电流特点
【点评】
本题考查电流表的正确使用，核心是明确电流表的串联要求和电流方向规则，结合串并联电路的电流路径分析接线柱选择，难度适中。
【难度系数】
0.5
