9. 将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成.当开关闭合后,会出现（
A.电压表示数为3 V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏
A
）A.电压表示数为3 V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏
答案
9.A
解析
【分析】要解决此题，需明确电流表和电压表的内阻特点及电路连接方式。图中电压表、电流表、小灯泡串联，电压表内阻极大，导致电路总电阻极大，根据欧姆定律，电路中电流极小，几乎为零。据此分析各选项是否正确。
【解析】电路中电压表、电流表、小灯泡串联，电压表内阻非常大，因此电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电路中的电流极小，几乎为0：
电流表因电流几乎为0，指针不会明显偏转，故B错误；
小灯泡中电流几乎为0，因此小灯泡不发光，故C错误；
电路电流极小，不会烧坏电池，故D错误；
电压表分得几乎全部电源电压，两节新干电池总电压为$1.5V×2=3V$，所以电压表示数为3V，故A正确。
【答案】A
【知识点】电压表的使用、欧姆定律、串联电路
【点评】本题考查电表的使用规则及电路分析，核心是理解电压表内阻极大的特性，属于基础电路题，需准确掌握电表的连接要求。
【难度系数】0.5
【解析】电路中电压表、电流表、小灯泡串联，电压表内阻非常大，因此电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电路中的电流极小，几乎为0：
电流表因电流几乎为0，指针不会明显偏转，故B错误；
小灯泡中电流几乎为0，因此小灯泡不发光，故C错误；
电路电流极小，不会烧坏电池，故D错误；
电压表分得几乎全部电源电压，两节新干电池总电压为$1.5V×2=3V$，所以电压表示数为3V，故A正确。
【答案】A
【知识点】电压表的使用、欧姆定律、串联电路
【点评】本题考查电表的使用规则及电路分析，核心是理解电压表内阻极大的特性，属于基础电路题，需准确掌握电表的连接要求。
【难度系数】0.5

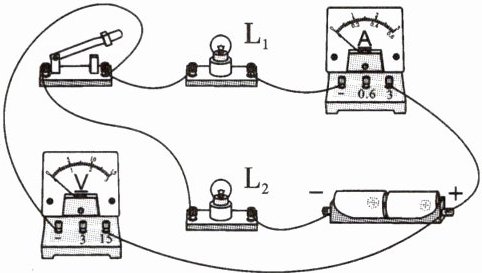

10. 关于如图所示的电路，下列说法正确的是
（
A.两灯并联，电流表测通过$\mathrm{L}_1$的电流
B.两灯串联，电压表测$\mathrm{L}_1$两端的电压
C.两灯串联，电压表测$\mathrm{L}_2$两端的电压
D.两灯并联，电流表测通过$\mathrm{L}_2$的电流
（
B
）A.两灯并联，电流表测通过$\mathrm{L}_1$的电流
B.两灯串联，电压表测$\mathrm{L}_1$两端的电压
C.两灯串联，电压表测$\mathrm{L}_2$两端的电压
D.两灯并联，电流表测通过$\mathrm{L}_2$的电流
答案
10.B
解析
【分析】
要解决本题，需先梳理电流路径判断电路连接方式，再根据电表的连接方式确定其测量对象：电流从电源正极出发，沿导线依次经过电流表、L₁、开关、L₂回到电源负极，仅一条路径，故两灯串联；再看电压表，其接线柱直接并联在L₁两端，电流表串联在电路中，据此分析选项。
【解析】
1. 判断电路连接：电流从电源正极出发，依次经过电流表、L₁、开关、L₂，回到电源负极，只有一条电流路径，因此两灯串联，排除A、D选项（A、D认为两灯并联，错误）。
2. 判断电压表测量对象：电压表的两个接线柱分别接在L₁的两端，因此电压表测L₁两端的电压，对应B选项；C选项认为电压表测L₂两端的电压，错误。
【答案】
B
【知识点】
串联电路、电流表使用、电压表使用
【点评】
本题考查电路连接方式判断和电表测量对象的确定，核心是理清电流路径、明确电表的连接规则，属于电路基础题，难度不大。
【难度系数】
0.5
要解决本题，需先梳理电流路径判断电路连接方式，再根据电表的连接方式确定其测量对象：电流从电源正极出发，沿导线依次经过电流表、L₁、开关、L₂回到电源负极，仅一条路径，故两灯串联；再看电压表，其接线柱直接并联在L₁两端，电流表串联在电路中，据此分析选项。
【解析】
1. 判断电路连接：电流从电源正极出发，依次经过电流表、L₁、开关、L₂，回到电源负极，只有一条电流路径，因此两灯串联，排除A、D选项（A、D认为两灯并联，错误）。
2. 判断电压表测量对象：电压表的两个接线柱分别接在L₁的两端，因此电压表测L₁两端的电压，对应B选项；C选项认为电压表测L₂两端的电压，错误。
【答案】
B
【知识点】
串联电路、电流表使用、电压表使用
【点评】
本题考查电路连接方式判断和电表测量对象的确定，核心是理清电流路径、明确电表的连接规则，属于电路基础题，难度不大。
【难度系数】
0.5
11.(中考·东营)如图所示,电源电压不变,闭合开关S,灯泡$L_1$、$L_2$都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断发生故障的原因可能是
$\mathrm{L}_2$断路
。答案
11.$\mathrm{L}_2$断路
解析
【分析】
首先明确电路结构：灯泡$L_1$与$L_2$并联，电流表$\mathrm{A}$测量通过$L_2$的电流，电压表$\mathrm{V}$测量电源电压。故障现象为“一个灯泡熄灭，电压表示数不变，电流表示数几乎为零”，需结合并联电路“各支路独立工作、互不影响”的特点，以及电流表、电压表的测量对象分析故障：电压表示数不变说明电压表仍与电源连通，电流表示数几乎为零说明电流表所在支路无电流，对应支路断路。
【解析】
1. 确定电路连接：由图可知，$L_1$与$L_2$并联，电压表并联在电源两端，因此电压表示数始终等于电源电压，正常情况下不会变化；电流表与$L_2$串联，测$L_2$支路的电流。
2. 排查故障：
若$L_2$断路：$L_2$所在支路断开，电流表示数几乎为零，$L_2$熄灭；而$L_1$支路不受影响，仍正常发光，电压表示数仍等于电源电压，完全符合题目描述的故障现象。
若$L_1$断路：$L_1$熄灭，$L_2$支路正常，电流表示数不为零，不符合“电流表示数几乎为零”的条件。
若电路发生短路：会造成电源短路，两灯均熄灭，电压表示数为零，电流表示数过大，不符合条件。
因此故障为$L_2$断路。
【答案】
$L_2$断路
【知识点】
并联电路故障分析、电流表与电压表的使用
【点评】
本题考查并联电路的故障分析，需先明确电路连接方式和电表测量对象，再结合故障现象逐一排查，是中考常见的电路故障题型，需掌握并联电路的特点。
【难度系数】
0.5
首先明确电路结构：灯泡$L_1$与$L_2$并联，电流表$\mathrm{A}$测量通过$L_2$的电流，电压表$\mathrm{V}$测量电源电压。故障现象为“一个灯泡熄灭，电压表示数不变，电流表示数几乎为零”，需结合并联电路“各支路独立工作、互不影响”的特点，以及电流表、电压表的测量对象分析故障：电压表示数不变说明电压表仍与电源连通，电流表示数几乎为零说明电流表所在支路无电流，对应支路断路。
【解析】
1. 确定电路连接：由图可知，$L_1$与$L_2$并联，电压表并联在电源两端，因此电压表示数始终等于电源电压，正常情况下不会变化；电流表与$L_2$串联，测$L_2$支路的电流。
2. 排查故障：
若$L_2$断路：$L_2$所在支路断开，电流表示数几乎为零，$L_2$熄灭；而$L_1$支路不受影响，仍正常发光，电压表示数仍等于电源电压，完全符合题目描述的故障现象。
若$L_1$断路：$L_1$熄灭，$L_2$支路正常，电流表示数不为零，不符合“电流表示数几乎为零”的条件。
若电路发生短路：会造成电源短路，两灯均熄灭，电压表示数为零，电流表示数过大，不符合条件。
因此故障为$L_2$断路。
【答案】
$L_2$断路
【知识点】
并联电路故障分析、电流表与电压表的使用
【点评】
本题考查并联电路的故障分析，需先明确电路连接方式和电表测量对象，再结合故障现象逐一排查，是中考常见的电路故障题型，需掌握并联电路的特点。
【难度系数】
0.5

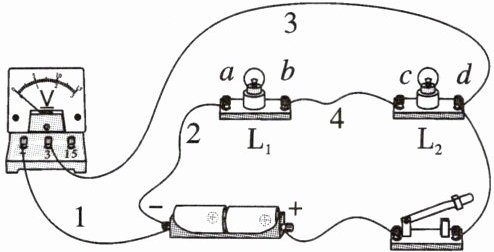

12. 如图所示的电路中，开关闭合后，电压表测量的是
电源
两端的电压.若要使电压表测量灯$\mathrm{L}_1$两端的电压，只需要将导线3
（填表示导线的数字）的右端改接到$b$
（填表示接线柱的字母）接线柱上即可.答案
12. 电源 3 $b$
解析
【分析】要确定电压表的测量对象，需判断电压表是否并联在被测元件两端（即电压表两个接线柱是否直接接在该元件两端，不经过电源）。原电路中，开关闭合后，电压表的负接线柱接电源负极，正接线柱（3接线柱）通过导线3连接到电源正极侧，因此电压表并联在电源两端；若要让电压表测L₁两端电压，需使电压表并联在L₁两端，调整导线3的连接位置即可实现。
【解析】原电路中，电流路径为：电源正极→开关→L₂→导线3→电压表→电源负极，此时电压表并联在电源两端，故测量电源电压。要使电压表测量灯L₁两端的电压，需将电压表并联在L₁两端，因此只需将导线3的右端（原接L₂的d接线柱）改接到L₁的b接线柱，这样电压表的两个接线柱就分别接在L₁的两端，即可测量L₁的电压。
【答案】电源；3；b
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的使用，核心是判断电压表的测量对象，需明确电压表应并联在被测用电器两端，属于基础电路分析题。
【难度系数】0.7
【解析】原电路中，电流路径为：电源正极→开关→L₂→导线3→电压表→电源负极，此时电压表并联在电源两端，故测量电源电压。要使电压表测量灯L₁两端的电压，需将电压表并联在L₁两端，因此只需将导线3的右端（原接L₂的d接线柱）改接到L₁的b接线柱，这样电压表的两个接线柱就分别接在L₁的两端，即可测量L₁的电压。
【答案】电源；3；b
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的使用，核心是判断电压表的测量对象，需明确电压表应并联在被测用电器两端，属于基础电路分析题。
【难度系数】0.7

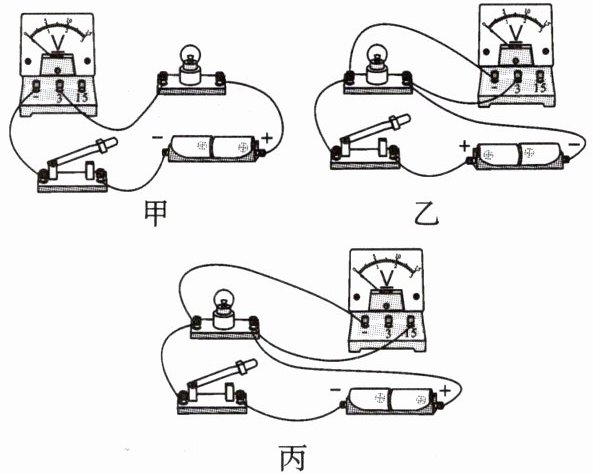

13.如图所示,用电压表测量小灯泡两端的电压,结合“电压表使用说明书”,指出甲、乙、丙三图中电压表的使用错误.
(1)甲图:
(2)乙图:
(3)丙图:
(1)甲图:
电压表串联在电路中
;(2)乙图:
电压表的正、负接线柱接反了
;(3)丙图:
电压表的测量范围选择太大
.答案
13.(1)电压表串联在电路中
(2)电压表的正、负接线柱接反了
(3)电压表的测量范围选择太大
(2)电压表的正、负接线柱接反了
(3)电压表的测量范围选择太大
解析
【分析】
要判断电压表的使用错误，需先明确电压表的正确使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出；③要选择与被测电压匹配的量程。接下来分别分析甲、乙、丙三图：甲图观察电压表与电路的连接方式，乙图看接线柱的电流方向，丙图对比电源电压和电压表量程，即可找出错误。
【解析】
(1) 电压表需并联在被测电路两端，甲图中电压表与小灯泡、开关串联在电路中，不符合并联要求，因此错误为电压表串联在电路中；
(2) 电压表接线时，电流应从正接线柱进、负接线柱出，乙图中电流从电压表的负接线柱流入，正接线柱流出，导致接线柱接反，错误为电压表的正、负接线柱接反了；
(3) 两节干电池的总电压为3V，电压表应选用0~3V量程，丙图中电压表选用了0~15V量程，测量范围选择过大，错误为电压表的测量范围选择太大。
【答案】
(1)电压表串联在电路中；(2)电压表的正、负接线柱接反了；(3)电压表的测量范围选择太大
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，是初中电学的基础知识点，需学生掌握电压表的使用规则，结合实物图分析连接错误，属于常见基础题型，难度适中。
【难度系数】
0.6
要判断电压表的使用错误，需先明确电压表的正确使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出；③要选择与被测电压匹配的量程。接下来分别分析甲、乙、丙三图：甲图观察电压表与电路的连接方式，乙图看接线柱的电流方向，丙图对比电源电压和电压表量程，即可找出错误。
【解析】
(1) 电压表需并联在被测电路两端，甲图中电压表与小灯泡、开关串联在电路中，不符合并联要求，因此错误为电压表串联在电路中；
(2) 电压表接线时，电流应从正接线柱进、负接线柱出，乙图中电流从电压表的负接线柱流入，正接线柱流出，导致接线柱接反，错误为电压表的正、负接线柱接反了；
(3) 两节干电池的总电压为3V，电压表应选用0~3V量程，丙图中电压表选用了0~15V量程，测量范围选择过大，错误为电压表的测量范围选择太大。
【答案】
(1)电压表串联在电路中；(2)电压表的正、负接线柱接反了；(3)电压表的测量范围选择太大
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，是初中电学的基础知识点，需学生掌握电压表的使用规则，结合实物图分析连接错误，属于常见基础题型，难度适中。
【难度系数】
0.6

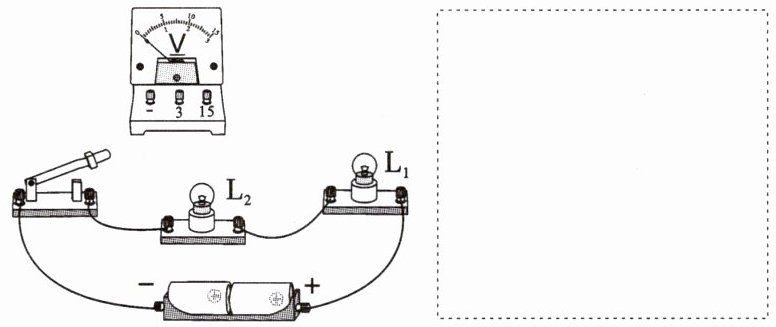

14.(泉州期中)如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:两灯串联,电压表测$\mathrm{L}_2$两端电压,要求电压表选用正确的测量范围.完成连接后,请在旁边的方框中画出对应的电路图.
3 拓展在线 学科素养提升练
3 拓展在线 学科素养提升练
答案
14. 实物连接如
所示，对应电路图如
所示解析
【分析】
要解决该题，需完成两部分操作：一是连接符合要求的实物电路，二是画出对应电路图。首先明确串联电路的电流路径，确保两灯依次连接；再根据电压表的使用规则，将电压表并联在被测用电器两端，且量程、接线柱选择正确；最后根据实物连接的结构绘制电路图。
【解析】
1. 实物电路连接：
串联电路连接：电流从电源正极出发，依次经过L₁、L₂、开关，最终回到电源负极，实现两灯串联。
电压表连接：电源为两节干电池，总电压约3V，因此电压表选用0~3V量程；电压表需并联在L₂两端，且电流从正接线柱流入、负接线柱流出，故将电压表负接线柱接L₂左端，3接线柱接L₂右端。
2. 电路图绘制：
按串联结构，依次画出电源、开关、L₁、L₂，组成串联回路；
将电压表并联在L₂两端，标注各元件符号。
【答案】
实物连接如题目中第二张图所示，对应电路图如题目中第三张图所示。
【知识点】
串联电路、电压表使用、电路图绘制
【点评】
本题考查电学基础操作，需掌握串联电路的连接方法、电压表的正确使用规则，以及电路图的规范绘制，是电学入门的核心题型。
【难度系数】
0.5
要解决该题，需完成两部分操作：一是连接符合要求的实物电路，二是画出对应电路图。首先明确串联电路的电流路径，确保两灯依次连接；再根据电压表的使用规则，将电压表并联在被测用电器两端，且量程、接线柱选择正确；最后根据实物连接的结构绘制电路图。
【解析】
1. 实物电路连接：
串联电路连接：电流从电源正极出发，依次经过L₁、L₂、开关，最终回到电源负极，实现两灯串联。
电压表连接：电源为两节干电池，总电压约3V，因此电压表选用0~3V量程；电压表需并联在L₂两端，且电流从正接线柱流入、负接线柱流出，故将电压表负接线柱接L₂左端，3接线柱接L₂右端。
2. 电路图绘制：
按串联结构，依次画出电源、开关、L₁、L₂，组成串联回路；
将电压表并联在L₂两端，标注各元件符号。
【答案】
实物连接如题目中第二张图所示，对应电路图如题目中第三张图所示。
【知识点】
串联电路、电压表使用、电路图绘制
【点评】
本题考查电学基础操作，需掌握串联电路的连接方法、电压表的正确使用规则，以及电路图的规范绘制，是电学入门的核心题型。
【难度系数】
0.5

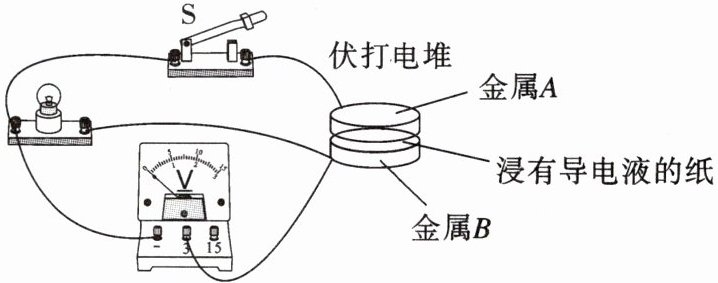

15.（苏州期中）小明自制“伏打电堆”并连接了如图所示电路.闭合开关S,小灯泡发光,电压表指针右偏,则（
A.金属B是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路,电压表仍有示数
D.若断开开关,A、B两金属间没有电压
C
）A.金属B是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路,电压表仍有示数
D.若断开开关,A、B两金属间没有电压
答案
15.C
解析
【分析】
要解决这道题，需结合电压表的使用规则、伏打电堆的能量转化、断路时的电路特点逐一分析选项：首先，电压表指针右偏，说明电流从电压表正接线柱流入、负接线柱流出，可据此判断电源正负极；其次，伏打电堆属于化学电源，能量转化形式需明确；再分析断路时电压表的工作情况，以及电源两极电压与开关的关系。
【解析】
选项A：电压表指针右偏，说明电流从电压表正接线柱（3接线柱）流入，负接线柱流出，因此金属B是电源正极，金属A是负极，A错误。
选项B：“伏打电堆”是利用化学反应产生电能，将化学能转化为电能，而非内能，B错误。
选项C：若小灯泡断路，电压表相当于串联在电路中，由于电压表内阻极大，此时电压表测量电源电压，仍有示数，C正确。
选项D：电源两极的电压是电源本身的性质，与开关是否断开无关，断开开关后，A、B两金属间仍有电压，D错误。
【答案】
C
【知识点】
电压表的使用、电路断路、电源电压
【点评】
本题结合自制伏打电堆考查电路相关基础知识，需掌握电压表接线规则、电源能量转化及断路时的电路特性，是对基础知识点的综合应用，难度适中。
【难度系数】
0.5
要解决这道题，需结合电压表的使用规则、伏打电堆的能量转化、断路时的电路特点逐一分析选项：首先，电压表指针右偏，说明电流从电压表正接线柱流入、负接线柱流出，可据此判断电源正负极；其次，伏打电堆属于化学电源，能量转化形式需明确；再分析断路时电压表的工作情况，以及电源两极电压与开关的关系。
【解析】
选项A：电压表指针右偏，说明电流从电压表正接线柱（3接线柱）流入，负接线柱流出，因此金属B是电源正极，金属A是负极，A错误。
选项B：“伏打电堆”是利用化学反应产生电能，将化学能转化为电能，而非内能，B错误。
选项C：若小灯泡断路，电压表相当于串联在电路中，由于电压表内阻极大，此时电压表测量电源电压，仍有示数，C正确。
选项D：电源两极的电压是电源本身的性质，与开关是否断开无关，断开开关后，A、B两金属间仍有电压，D错误。
【答案】
C
【知识点】
电压表的使用、电路断路、电源电压
【点评】
本题结合自制伏打电堆考查电路相关基础知识，需掌握电压表接线规则、电源能量转化及断路时的电路特性，是对基础知识点的综合应用，难度适中。
【难度系数】
0.5
