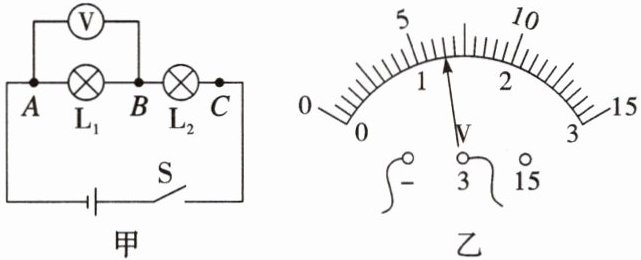

1.(武冈市期中)小明同学在进行探究“串联电路的电压规律”的实验中,采用的电路如图甲所示.

(1)为了使探究得出的结论具有普遍意义,$L_1$、$L_2$应该选择规格(填“相同”或“不同”)的小灯泡.
(2)小明某次测量A、B间电压时,电压表示数如图乙,此时灯$L_1$两端的电压为V.

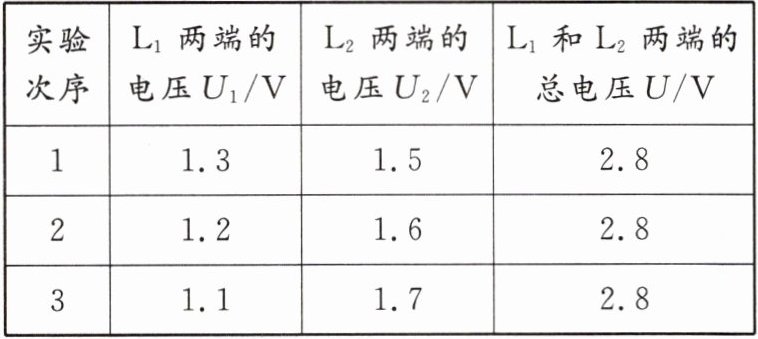

(3)小明将多次实验后得到的数据记录在下表中.通过分析表中的三次实验数据,可得出的结论为.(用表中字母写出表达式)

(4)进行多次实验的目的是.

1.(1)不同
(2)1.3
(3)$U=U_1+U_2$
(4)寻找普遍规律

【分析】
本题围绕“串联电路的电压规律”实验展开，需从实验设计、仪器读数、规律总结、实验目的四个角度思考：
1. 探究实验结论的普遍性，需避免特殊情况，因此小灯泡规格要不同；
2. 电压表读数需先确定量程和分度值，结合指针位置得出示数；
3. 分析实验数据，对比总电压与各部分电压的关系，总结串联电路电压规律；
4. 探究类实验多次实验的目的是寻找普遍规律，区别于测量类实验减小误差。
【解析】
(1) 为使探究结论具有普遍意义，需避免选用相同规格小灯泡导致的实验特殊性，因此应选择规格不同的小灯泡；
(2) 测量A、B间电压（即L₁两端电压）时，电压表选用0~3V量程，分度值为0.1V，示数为1.3V；
(3) 分析三次实验数据，总电压U等于L₁两端电压U₁与L₂两端电压U₂之和，因此结论为U=U₁+U₂；
(4) 本实验是探究串联电路电压规律的实验，多次实验的目的是寻找普遍规律，防止结论具有偶然性。
【答案】
(1)不同；(2)1.3；(3)U=U₁+U₂；(4)寻找普遍规律
【知识点】
串联电路电压规律、电压表读数、实验探究目的
【点评】
本题是电学基础实验题，考查串联电路电压规律探究的核心知识点，涵盖实验设计、仪器使用、规律总结和实验目的，属于期中常考基础题型，需掌握实验的普遍性原则与串联电路核心规律。
【难度系数】
0.7

2. 如图所示，电源由4节全新干电池串联组成，当S₁闭合、S₂断开时，电压表示数为2.5 V；则当S₁断开、S₂闭合时，电压表示数为 V，灯L₂两端的电压为 V.

2.6 3.5

3. 在探究“并联电路的电压规律”的实验中，小明使用了两个规格相同的灯泡完成实验.

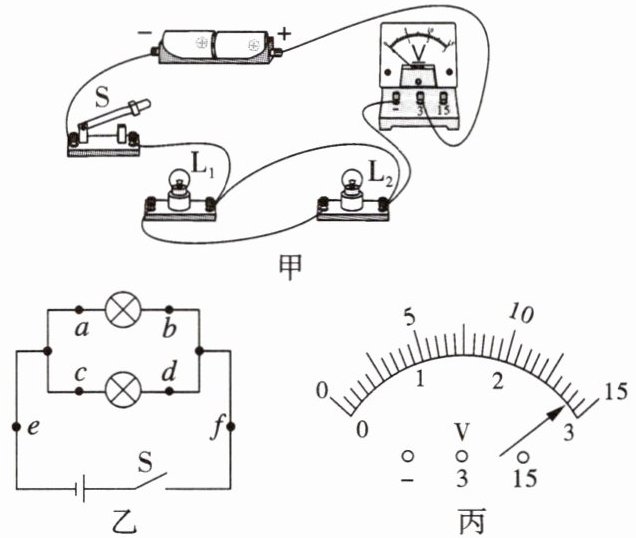

(1)在连接电路时，开关应该.图甲是小明已经完成一部分的实物电路图，请用笔画线代替导线在图中增加一条导线，使得电压表测量$\mathrm{L}_2$两端的电压.
(2)图乙所示的电路中，将电压表并联在$ab$之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为V.
(3)依次将电压表并联到电路中的$ab$、$cd$、$ef$之间，小明发现电压表示数相等.由此他得出结论：并联电路中，各支路两端的电压相等.此结论(填“科学”或“不科学”)，接下来应该进行的操作是.
A. 更换不同规格的灯泡，多次实验
B. 将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换，多次实验
C. 保持电源、灯泡不变，多测量几次电路中三处的电压

3.(1)断开
(2)2.8
(3)不科学 A

【分析】
连接电路时为避免短路等故障，开关需断开；要让电压表测$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端；读取电压表示数要先确定量程和分度值；探究实验结论需具有普遍性，要多次更换器材实验。
【解析】
(1) 连接电路时，为保护电路，开关应断开。要使电压表测量$\mathrm{L}_2$两端电压，需补充导线连接电压表的正接线柱（3接线柱）与$\mathrm{L}_2$的左接线柱（或$\mathrm{L}_1$与$\mathrm{L}_2$相连的接线柱），完成电压表并联在$\mathrm{L}_2$两端的连接。
(2) 电压表选用0~3V量程，分度值为0.1V，指针指向2.8V刻度处，故读数为$\boldsymbol{2.8}$V。
(3) 实验中使用规格相同的灯泡，得出的结论具有偶然性，因此结论不科学。为使结论具有普遍性，应更换不同规格的灯泡多次实验，故选A。
【答案】
3.(1)断开
(2)2.8
(3)不科学 A
【知识点】
并联电路电压规律、电压表使用、实验探究方法
【点评】
本题考查并联电路电压规律的基础实验，涵盖电路安全操作、电压表读数、实验结论的科学性判断，是电学核心基础题型。
【难度系数】
0.5

4. 如图所示的电路中，闭合开关后，电压表$\mathrm{V}_1$的示数为2.5 V，$\mathrm{V}_2$的示数应为V，$\mathrm{V}$的示数应为V.
2 能力在线 ＞＞＞ 方法能力整合练

4.2.5 2.5

【分析】首先判断电路中灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的连接方式为并联，再确定各电压表的测量对象：电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源电压。根据并联电路的电压规律，各支路电压相等且等于电源电压，由此可推导各电压表的示数。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压；电压表$\mathrm{V}$并联在电源两端，测量电源电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此$\mathrm{V}_1$、$\mathrm{V}_2$、$\mathrm{V}$的示数相等。已知$\mathrm{V}_1$的示数为2.5 V，所以$\mathrm{V}_2$的示数为2.5 V，$\mathrm{V}$的示数也为2.5 V。
【答案】2.5；2.5
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查并联电路的电压规律，解题关键是正确判断电路连接方式和电压表的测量对象，属于基础题型，难度较低。
【难度系数】0.8
