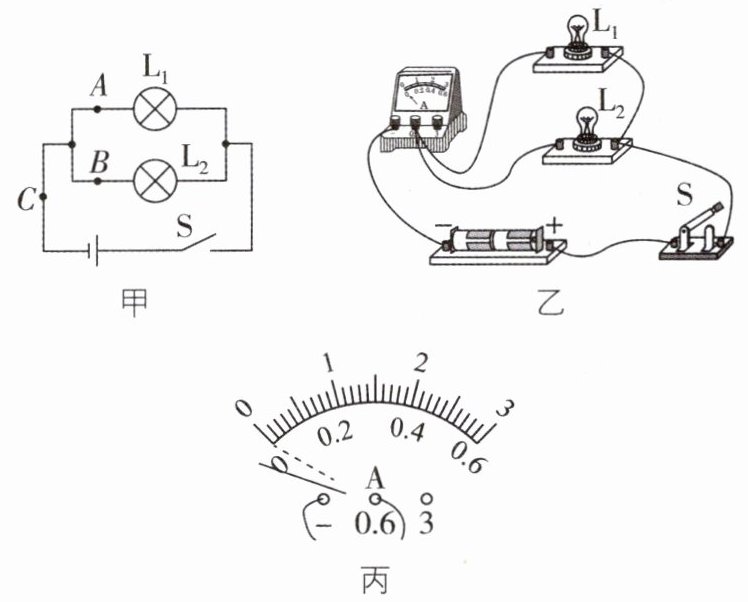

1[2026河北唐山质检,中]小明在“探究并联电路电流规律”的实验中,设计了如图甲所示的电路图。
(1)图乙是小明连接的实物电路,此时电流表测量的是
(2)请在图乙中移动一根导线,使电流表测量通过灯$L_1$的电流。在移动的导线上画“×”,并用笔画线代替导线按要求连接电路。
(3)若闭合开关后电流表如图丙所示,原因是:
(4)正确连接电路后在实验过程中,$L_2$突然熄灭,$L_1$亮度不变,电路可能出现的故障是$L_2$
(5)排除故障后,小明更换多组规格
(6)小明利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用改变电流表的位置,就可以直接测出A、B、C三处的电流,同样可得出三处电流的关系,请在虚线框中画出电路图。
(1)图乙是小明连接的实物电路,此时电流表测量的是
C
(填“A”“B”或“C”)处的电流。(2)请在图乙中移动一根导线,使电流表测量通过灯$L_1$的电流。在移动的导线上画“×”,并用笔画线代替导线按要求连接电路。
(3)若闭合开关后电流表如图丙所示,原因是:
电流表正负接线柱接反
。(4)正确连接电路后在实验过程中,$L_2$突然熄灭,$L_1$亮度不变,电路可能出现的故障是$L_2$
开路
。(5)排除故障后,小明更换多组规格
不同

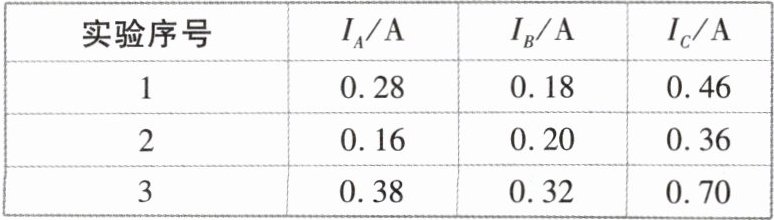

(填“相同”或“不同”)的灯泡重复实验,测量并记录了A、B、C三处的电流分别为$I_A$、$I_B$和$I_C$,部分实验数据如表所示。分析实验数据可得:在并联电路中,干路电流与各支路电流的关系是$I_A+I_B=I_C$
(用字母写出关系式)。(6)小明利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用改变电流表的位置,就可以直接测出A、B、C三处的电流,同样可得出三处电流的关系,请在虚线框中画出电路图。
答案
1.(1)C (2)如
所示 (3)电流表正负接线柱接反 (4)开路 (5)不同 $I_A+I_B=I_C$ (6)如
所示【解析】(1)由题图甲和题图乙可知,电流表串联在电路中测干路电流,测量的是C处的电流。(2)要使电流表测量通过灯$L_1$的电流,电流表应与灯$L_1$串联在支路中,如图1所示。(3)闭合开关后,图丙中电流表指针反偏,说明电流表正负接线柱接反了。(4)闭合开关S后,两灯并联,在实验过程中,$L_2$突然熄灭,$L_1$亮度不变,因此可能出现的故障是$L_2$开路。(5)为了避免偶然性,得出普遍结论,应该换用不同规格的灯泡多次实验;分析实验数据可得:在并联电路中,干路电流等于各支路电流之和,即:$I_A+I_B=I_C$。(6)因并联电路中各支路独立工作、互不影响,所以,在不改变电流表位置的情况下,在支路上各接一个开关即可满足实验要求,如图2所示。

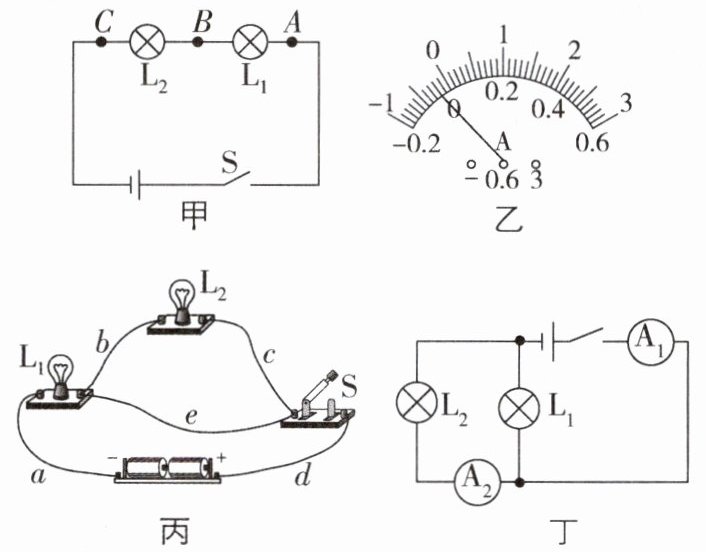

2[2025辽宁沈阳调研,中]"探究串联电路电流特点"时,小明选用两个规格相同的灯泡连接电路,电路图如图甲所示。
(1)闭合开关S后,发现灯L₁发光,L₂不发光。同学们有以下几种猜想:①L₂灯丝断了;②L₂短路;③灯L₂也工作,但通过L₂的电流比通过L₁的电流小。以上猜想中正确的是
(2)为了寻找"串联电路的电流关系",分别把三个电流表接到图甲中A、B、C三点处,闭合开关前,发现其中一个电流表指针如图乙所示,出现这种现象的原因是
(3)小明在实验结束后,在原电路中添加了一根导线,探究并联电路的电流特点,如图丙所示,在检查电路时,发现电路连接有问题,如果闭合开关,将出现
A.只有灯L₂亮 B.只有灯L₁亮 C.两个灯都亮 D.两个灯都不亮
(4)对于图丙这个电路,若只改动一根导线,使并联电路正确,可以改动导线
(5)将规格相同的两个小灯泡L₁和L₂按如图丁所示接入电路,闭合开关,两电流表指针偏转程度相同(不为0),造成这一实验现象的原因可能是
A.电流表A₁、A₂的测量范围不同
B.小灯泡L₁短路
C.小灯泡L₂短路
D.小灯泡L₁的灯丝断了
(6)为了得出普遍规律,应
(1)闭合开关S后,发现灯L₁发光,L₂不发光。同学们有以下几种猜想:①L₂灯丝断了;②L₂短路;③灯L₂也工作,但通过L₂的电流比通过L₁的电流小。以上猜想中正确的是
②
(填字母)。(2)为了寻找"串联电路的电流关系",分别把三个电流表接到图甲中A、B、C三点处,闭合开关前,发现其中一个电流表指针如图乙所示,出现这种现象的原因是
电流表没有调零
。(3)小明在实验结束后,在原电路中添加了一根导线,探究并联电路的电流特点,如图丙所示,在检查电路时,发现电路连接有问题,如果闭合开关,将出现
B
。(填序号)A.只有灯L₂亮 B.只有灯L₁亮 C.两个灯都亮 D.两个灯都不亮
(4)对于图丙这个电路,若只改动一根导线,使并联电路正确,可以改动导线
b
,还可以改动导线c
。(5)将规格相同的两个小灯泡L₁和L₂按如图丁所示接入电路,闭合开关,两电流表指针偏转程度相同(不为0),造成这一实验现象的原因可能是
D
。A.电流表A₁、A₂的测量范围不同
B.小灯泡L₁短路
C.小灯泡L₂短路
D.小灯泡L₁的灯丝断了
(6)为了得出普遍规律,应
换用不同规格的灯泡进行多次实验
。答案
2.(1)② (2)电流表没有调零 (3)B (4)b c (5)D (6)换用不同规格的灯泡进行多次实验
【解析】(1)闭合开关S后,发现灯$L_1$发光,$L_2$不发光,说明电路中没有开路,$L_2$不发光,说明故障是$L_2$短路,串联电路中电流处处相等,则通过两灯泡的电流相等,故①③错误,②正确。故选②。(2)闭合开关前,发现其中一个电流表指针如图乙所示,指针没有指在零刻度线上,出现这种现象的原因是电流表没有调零。(3)如图丙所示,闭合开关后,$L_2$被短路,电路为$L_1$的简单电路,所以闭合开关后只有灯$L_1$亮,故B符合题意,A、C、D不符合题意。故选B。(4)若只改动一根导线,使图丙并联电路正确,可以改动导线b,将导线b的左端接在$L_1$的左接线柱上;还可以改动导线c,使其右端接在$L_1$的左接线柱上。(5)由图丁可知,小灯泡$L_1$和$L_2$并联,电流表$A_1$测量干路电流,电流表$A_2$测量通过小灯泡$L_2$的电流;因为小灯泡$L_1$和$L_2$的规格相同,则通过两个小灯泡的电流大小相同,电流表$A_1$的示数应是电流表$A_2$示数的2倍,若两电流表的测量范围不同,电流表$A_1$指针偏转程度与$A_2$指针偏转程度也不相同,故A不符合题意;因为两灯并联,所以任何一个灯泡短路都会造成电源短路,两电流表都没有示数,故B、C不符合题意;若小灯泡$L_1$的灯丝断了,则电路为$L_2$的简单电路,两电流表都测通过$L_2$的电流,两电流表示数相同,故D符合题意。故选D。(6)为了得出普遍性的规律,应换用不同规格的灯泡进行多次实验。
