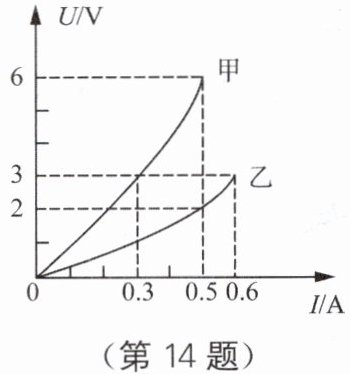

14. 已知甲、乙两灯正常工作电压分别是6 V和3 V，甲、乙两灯的U-I关系如图所示。将两灯串联使用，电路两端的最大电压是
8
V；将两灯并联使用，电路中最大电流是0.9
A。答案
14. 8；0.9
解析
【分析】
要解决两灯串联、并联的最大电压和最大电流问题，需结合串并联电路的电流、电压特点，从U-I图像中提取额定参数：串联时电流处处相等，最大电流由额定电流较小的用电器决定；并联时各支路电压相等，最大电压由额定电压较小的用电器决定，再据此计算总电压和总电流。
【解析】
1. 提取额定参数：
甲灯额定电压为6V，由U-I图像可知，当$ U_{甲额}=6V $时，额定电流$ I_{甲额}=0.5A $；
乙灯额定电压为3V，由U-I图像可知，当$ U_{乙额}=3V $时，额定电流$ I_{乙额}=0.6A $。
2. 串联使用时：
串联电路电流处处相等，为保证两灯安全，电路最大电流取较小的额定电流，即$ I_{串}=I_{甲额}=0.5A $；当电流为0.5A时，从图像读出乙灯的电压$ U_{乙}=2V $，因此电路两端最大电压$ U_{总}=U_{甲额}+U_{乙}=6V+2V=8V $。
3. 并联使用时：
并联电路各支路电压相等，为保证两灯安全，电路最大电压取较小的额定电压，即$ U_{并}=U_{乙额}=3V $；当电压为3V时，从图像读出甲灯电流$ I_{甲}=0.3A $、乙灯电流$ I_{乙}=0.6A $，因此电路最大电流$ I_{总}=I_{甲}+I_{乙}=0.3A+0.6A=0.9A $。
【答案】
8；0.9
【知识点】
U-I图像应用、串联电路规律、并联电路规律
【点评】
本题结合U-I图像考查串并联电路的核心规律，关键是明确串并联电路中电流、电压的特点，结合用电器的额定参数确定电路的安全阈值，需准确从图像中读取对应数据，是电路动态分析的典型题型。
【难度系数】
0.3
要解决两灯串联、并联的最大电压和最大电流问题，需结合串并联电路的电流、电压特点，从U-I图像中提取额定参数：串联时电流处处相等，最大电流由额定电流较小的用电器决定；并联时各支路电压相等，最大电压由额定电压较小的用电器决定，再据此计算总电压和总电流。
【解析】
1. 提取额定参数：
甲灯额定电压为6V，由U-I图像可知，当$ U_{甲额}=6V $时，额定电流$ I_{甲额}=0.5A $；
乙灯额定电压为3V，由U-I图像可知，当$ U_{乙额}=3V $时，额定电流$ I_{乙额}=0.6A $。
2. 串联使用时：
串联电路电流处处相等，为保证两灯安全，电路最大电流取较小的额定电流，即$ I_{串}=I_{甲额}=0.5A $；当电流为0.5A时，从图像读出乙灯的电压$ U_{乙}=2V $，因此电路两端最大电压$ U_{总}=U_{甲额}+U_{乙}=6V+2V=8V $。
3. 并联使用时：
并联电路各支路电压相等，为保证两灯安全，电路最大电压取较小的额定电压，即$ U_{并}=U_{乙额}=3V $；当电压为3V时，从图像读出甲灯电流$ I_{甲}=0.3A $、乙灯电流$ I_{乙}=0.6A $，因此电路最大电流$ I_{总}=I_{甲}+I_{乙}=0.3A+0.6A=0.9A $。
【答案】
8；0.9
【知识点】
U-I图像应用、串联电路规律、并联电路规律
【点评】
本题结合U-I图像考查串并联电路的核心规律，关键是明确串并联电路中电流、电压的特点，结合用电器的额定参数确定电路的安全阈值，需准确从图像中读取对应数据，是电路动态分析的典型题型。
【难度系数】
0.3

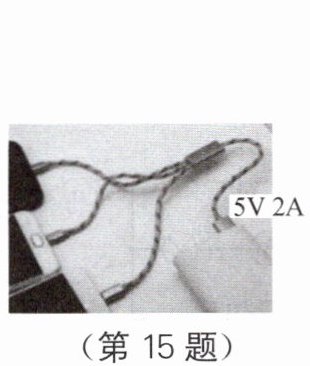

15. 如图所示是使用一根三合一充电线同时给三部手机充电的情景。正在充电的三台手机是
并联
（选填“串联”或“并联”）的，拔掉两部手机，剩下的那一部正在充电的手机获得的电压不变
（选填“变高”“不变”或“变低”）、电流不变
（选填“变大”“不变”或“变小”）。答案
15. 并联；不变；不变
解析
【分析】要判断三部手机的连接方式，需依据串并联电路的特点：串联电路中各用电器工作时互相影响，并联电路中各用电器工作时互不影响，拔掉一部手机后其他仍能充电，说明是并联。并联电路各支路电压等于电源电压，因此拔掉两部后，剩下手机的电压不变；再根据欧姆定律，手机电阻不变，电压不变时电流也不变。
【解析】1. 连接方式判断：串联电路中用电器工作相互影响，并联电路中用电器工作互不影响。三合一充电线给三部手机充电时，拔掉其中一部，另外两部仍能正常充电，故三部手机是并联的。2. 电压分析：并联电路各支路两端电压相等，等于电源电压，拔掉两部手机后，剩下的手机两端电压仍等于电源电压，因此电压不变。3. 电流分析：根据欧姆定律$I=\frac{U}{R}$，手机的电阻$R$是自身属性，不随电压变化，由于电压$U$不变，所以电流$I$也不变。
【答案】并联；不变；不变
【知识点】并联电路特点；欧姆定律
【点评】本题考查串并联电路的判断及并联电路的电压、电流规律，属于基础知识点的应用，难度较低。
【难度系数】0.8
【解析】1. 连接方式判断：串联电路中用电器工作相互影响，并联电路中用电器工作互不影响。三合一充电线给三部手机充电时，拔掉其中一部，另外两部仍能正常充电，故三部手机是并联的。2. 电压分析：并联电路各支路两端电压相等，等于电源电压，拔掉两部手机后，剩下的手机两端电压仍等于电源电压，因此电压不变。3. 电流分析：根据欧姆定律$I=\frac{U}{R}$，手机的电阻$R$是自身属性，不随电压变化，由于电压$U$不变，所以电流$I$也不变。
【答案】并联；不变；不变
【知识点】并联电路特点；欧姆定律
【点评】本题考查串并联电路的判断及并联电路的电压、电流规律，属于基础知识点的应用，难度较低。
【难度系数】0.8
16. 如图甲所示的电路图，电源电压恒为2.8 V，开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，则电流表A₁（图乙）的示数是
1
A；通过灯L₂的电流大小是600
mA，灯L₂两端的电压是2.8
V。答案
16. 1；600；2.8
解析
【分析】
首先分析电路连接方式：由图甲可知，灯L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此A₁的示数应大于A₂的示数，可据此判断电流表量程。接着读取电流表数值，再结合并联电路电压规律得出L₂两端电压。
【解析】
1. 电路分析：由电路图可知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₂支路电流。
2. 电流表读数：根据并联电路电流规律，干路电流大于支路电流，故A₁选用0~3A量程，分度值0.1A，示数为1A；A₂选用0~0.6A量程，分度值0.02A，示数为0.6A，换算为mA是600mA。
3. 电压计算：并联电路各支路两端电压等于电源电压，已知电源电压为2.8V，因此L₂两端电压为2.8V。
【答案】
1；600；2.8
【知识点】
并联电路电流规律、并联电路电压规律、电流表读数
【点评】
本题结合并联电路的电流、电压规律考查电流表的读数，需先明确电流表测量对象及量程，再运用相关规律计算，属于基础题，考查学生的电路分析能力和基本规律的应用能力。
【难度系数】
0.5
首先分析电路连接方式：由图甲可知，灯L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此A₁的示数应大于A₂的示数，可据此判断电流表量程。接着读取电流表数值，再结合并联电路电压规律得出L₂两端电压。
【解析】
1. 电路分析：由电路图可知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₂支路电流。
2. 电流表读数：根据并联电路电流规律，干路电流大于支路电流，故A₁选用0~3A量程，分度值0.1A，示数为1A；A₂选用0~0.6A量程，分度值0.02A，示数为0.6A，换算为mA是600mA。
3. 电压计算：并联电路各支路两端电压等于电源电压，已知电源电压为2.8V，因此L₂两端电压为2.8V。
【答案】
1；600；2.8
【知识点】
并联电路电流规律、并联电路电压规律、电流表读数
【点评】
本题结合并联电路的电流、电压规律考查电流表的读数，需先明确电流表测量对象及量程，再运用相关规律计算，属于基础题，考查学生的电路分析能力和基本规律的应用能力。
【难度系数】
0.5
17. 如图所示的电路，电源电压不变，闭合开关S，电流表$\textcircled{A}_1$、$\textcircled{A}_2$的示数分别为0.2 A和0.5 A，电压表的示数为3.0 V。下列说法不正确的是（
A.电压表能测量出$\mathrm{L}_1$两端的电压
B.电源电压为3.0 V
C.通过$\mathrm{L}_1$的电流为0.2 A
D.通过$\mathrm{L}_2$的电流为0.5 A
D
）A.电压表能测量出$\mathrm{L}_1$两端的电压
B.电源电压为3.0 V
C.通过$\mathrm{L}_1$的电流为0.2 A
D.通过$\mathrm{L}_2$的电流为0.5 A
答案
17. D
解析
【分析】
首先分析电路结构：闭合开关后，L₁与L₂并联。电流表A₂在干路，测量电路总电流；电流表A₁与L₁串联，测量L₁支路的电流；电压表并联在电源两端（同时并联在L₁、L₂两端），测量电源电压（即各支路两端的电压）。根据并联电路“各支路电压等于电源电压，干路电流等于各支路电流之和”的规律，结合电表示数逐一分析选项，找出不正确的结论。
【解析】
1. 电路与电表示数对应：
电流表A₁测L₁的电流，示数为0.2 A，故通过L₁的电流I₁=0.2 A；
电流表A₂测干路总电流，示数为0.5 A，故干路电流I=0.5 A；
电压表测电源电压，示数为3.0 V，故电源电压U=3.0 V，也等于L₁、L₂两端的电压。
2. 计算L₂的电流：根据并联电路电流规律，通过L₂的电流I₂=I - I₁=0.5 A - 0.2 A=0.3 A。
3. 选项判断：
A选项：电压表测电源电压，并联电路中电源电压等于L₁两端电压，说法正确；
B选项：电压表的示数为电源电压，即3.0 V，说法正确；
C选项：通过L₁的电流等于A₁的示数0.2 A，说法正确；
D选项：通过L₂的电流为0.3 A，不是0.5 A，说法错误。
【答案】
D
【知识点】
并联电路电流规律、并联电路电压规律、电表的使用
【点评】
本题考查并联电路的电流、电压规律，核心是正确分析电路，明确各电表的测量对象，属于基础题，难度适中。
【难度系数】
0.6
首先分析电路结构：闭合开关后，L₁与L₂并联。电流表A₂在干路，测量电路总电流；电流表A₁与L₁串联，测量L₁支路的电流；电压表并联在电源两端（同时并联在L₁、L₂两端），测量电源电压（即各支路两端的电压）。根据并联电路“各支路电压等于电源电压，干路电流等于各支路电流之和”的规律，结合电表示数逐一分析选项，找出不正确的结论。
【解析】
1. 电路与电表示数对应：
电流表A₁测L₁的电流，示数为0.2 A，故通过L₁的电流I₁=0.2 A；
电流表A₂测干路总电流，示数为0.5 A，故干路电流I=0.5 A；
电压表测电源电压，示数为3.0 V，故电源电压U=3.0 V，也等于L₁、L₂两端的电压。
2. 计算L₂的电流：根据并联电路电流规律，通过L₂的电流I₂=I - I₁=0.5 A - 0.2 A=0.3 A。
3. 选项判断：
A选项：电压表测电源电压，并联电路中电源电压等于L₁两端电压，说法正确；
B选项：电压表的示数为电源电压，即3.0 V，说法正确；
C选项：通过L₁的电流等于A₁的示数0.2 A，说法正确；
D选项：通过L₂的电流为0.3 A，不是0.5 A，说法错误。
【答案】
D
【知识点】
并联电路电流规律、并联电路电压规律、电表的使用
【点评】
本题考查并联电路的电流、电压规律，核心是正确分析电路，明确各电表的测量对象，属于基础题，难度适中。
【难度系数】
0.6

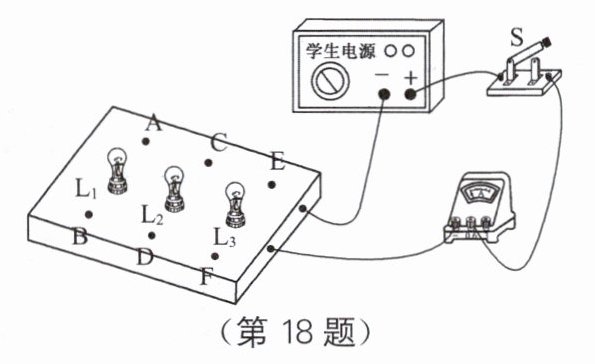

18. 小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡$\mathrm{L}_1$的接线柱，C、D是小灯泡$\mathrm{L}_2$的接线柱，E、F是小灯泡$\mathrm{L}_3$的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是 （

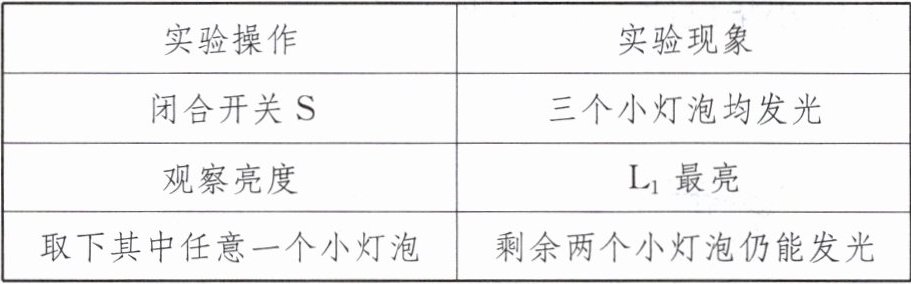

（第18题）
| 实验操作 | 实验现象 |
| --- | --- |
| 闭合开关S | 三个小灯泡均发光 |
| 观察亮度 | $\mathrm{L}_1$最亮 |
| 取下其中任意一个小灯泡 | 剩余两个小灯泡仍能发光 |
A.暗箱中的三个小灯泡并联
B.暗箱中的三个小灯泡规格相同
C.取下小灯泡$\mathrm{L}_1$，电流表示数不变
D.若用电压表分别测量三个小灯泡两端的电压，$\mathrm{L}_1$两端电压最大
A
）（第18题）| 实验操作 | 实验现象 |
| --- | --- |
| 闭合开关S | 三个小灯泡均发光 |
| 观察亮度 | $\mathrm{L}_1$最亮 |
| 取下其中任意一个小灯泡 | 剩余两个小灯泡仍能发光 |
A.暗箱中的三个小灯泡并联
B.暗箱中的三个小灯泡规格相同
C.取下小灯泡$\mathrm{L}_1$，电流表示数不变
D.若用电压表分别测量三个小灯泡两端的电压，$\mathrm{L}_1$两端电压最大
答案
18. A
解析
【分析】首先根据实验中“取下任意一个小灯泡，剩余两个仍能发光”的关键现象，判断电路连接方式；再结合并联电路特点、电功率与亮度的关系，逐一分析各选项，排除错误选项得出正确答案。
【解析】
1. 判断电路连接：取下任意一个小灯泡，剩余两个仍能发光，说明各用电器工作互不影响，因此三个小灯泡为并联关系，A选项正确。
2. 分析B选项：灯泡亮度由实际功率决定，并联电路各支路电压相等（$U$相同），根据$P=\frac{U^2}{R}$，$L_1$最亮说明其实际功率最大，故$L_1$电阻最小，三个小灯泡规格不同，B选项错误。
3. 分析C选项：若电流表测干路电流，取下$L_1$后，干路电流为$L_2$和$L_3$的电流之和，比原来总电流小，电流表示数减小，C选项错误。
4. 分析D选项：并联电路各支路电压相等，三个小灯泡两端电压相同，D选项错误。
【答案】A
【知识点】并联电路特点、电功率与亮度的关系
【点评】本题通过实验现象判断电路连接方式，结合并联电路规律和电功率公式分析选项，考查学生对基础电路知识的应用能力。
【难度系数】0.6
【解析】
1. 判断电路连接：取下任意一个小灯泡，剩余两个仍能发光，说明各用电器工作互不影响，因此三个小灯泡为并联关系，A选项正确。
2. 分析B选项：灯泡亮度由实际功率决定，并联电路各支路电压相等（$U$相同），根据$P=\frac{U^2}{R}$，$L_1$最亮说明其实际功率最大，故$L_1$电阻最小，三个小灯泡规格不同，B选项错误。
3. 分析C选项：若电流表测干路电流，取下$L_1$后，干路电流为$L_2$和$L_3$的电流之和，比原来总电流小，电流表示数减小，C选项错误。
4. 分析D选项：并联电路各支路电压相等，三个小灯泡两端电压相同，D选项错误。
【答案】A
【知识点】并联电路特点、电功率与亮度的关系
【点评】本题通过实验现象判断电路连接方式，结合并联电路规律和电功率公式分析选项，考查学生对基础电路知识的应用能力。
【难度系数】0.6
