1.如图所示，小点把电压表当作电流表串联在了电路中，闭合开关，由于电压表可以等效为（填“导线”或“断路”），小灯泡（填“亮”或“不亮”），电源（填“会”或“不会”）被损坏。

1.断路；不亮；不会

【分析】要解决这个问题，需回忆电压表的使用特性：电压表的内阻非常大，当它串联接入电路时，会对电路的电流产生极大的阻碍作用。解题思路是：先判断电压表串联时对电路的影响，再分析小灯泡的工作情况，最后判断电源是否损坏。
【解析】电压表的内阻极大，当将其串联在电路中时，电路的总电阻会变得非常大，根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路中的电流会极小，几乎为零，因此电压表等效为断路；小灯泡的亮度由实际功率决定，实际功率$P=I^2R$，电流几乎为零，所以小灯泡的实际功率几乎为零，因此小灯泡不亮；由于电路中的电流极小，不会超过电源的额定电流，所以电源不会被损坏。
【答案】断路；不亮；不会
【知识点】电压表的使用、电路的电流特点
【点评】本题考查电压表的特性，属于基础题型，需要明确电压表内阻大的特点，理解其串联接入电路时的电路变化，是对基础知识点的常规考查。
【难度系数】0.3

2.如图所示,小点把电流表当作电压表并联在了电路中,闭合开关,由于电流表可以等效为(填“导线”或“断路”),小灯泡(填“亮”或“不亮”),电源被损坏,电流表被损坏。(后两空均填“可能”或“不可能”)

2.导线；不亮；可能；可能

【分析】首先明确电流表的电路等效特性：电流表内阻极小，分析时可等效为导线；再观察电路连接方式，电流表与小灯泡并联，结合等效特性判断小灯泡的工作状态；最后根据电路是否短路，判断电源和电流表是否可能损坏。
【解析】1. 电流表内阻很小，在电路分析中可等效为导线；2. 图中电流表与小灯泡并联，由于电流表相当于导线，小灯泡被短路，几乎没有电流通过，因此小灯泡不亮；3. 此时电流表直接连接电源两极，形成电源短路，短路时电路中电流极大，所以电源可能被损坏；4. 短路时大电流会通过电流表，电流表也可能被损坏。
【答案】导线；不亮；可能；可能
【知识点】电流表的使用；电路短路
【点评】本题考查电流表的等效特性及短路的危害，属于基础电路分析题，需掌握电流表的特点和短路的影响。
【难度系数】0.5

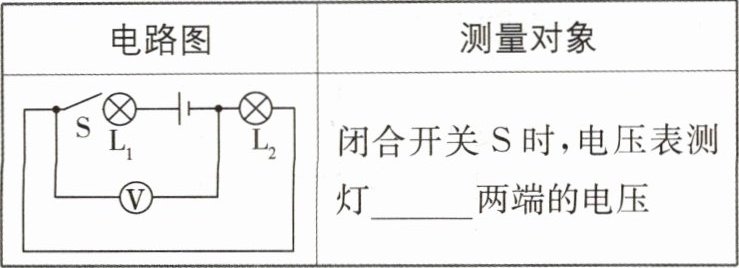

3.分析如图所示的电路图,并写出电压表分别测量哪个用电器两端的电压。
电路图 测量对象
合开关S时,电压表测灯两端的电压
续表
电路图 测量对象

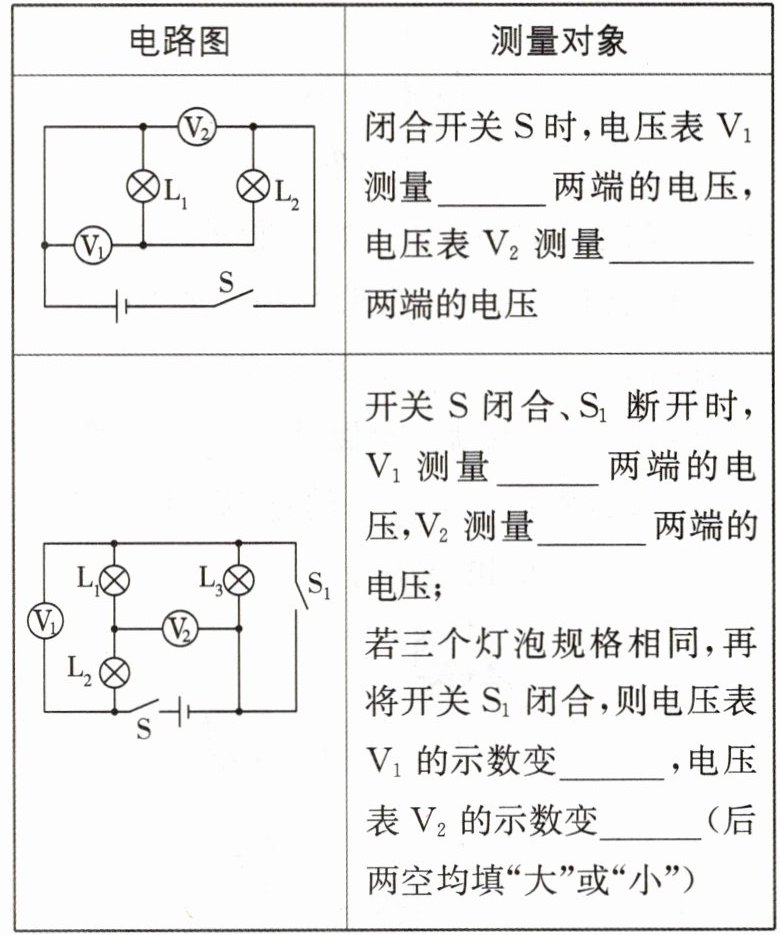

闭合开关S时,电压表V₁测量两端的电压,电压表V₂测量两端的电压
开关S闭合、S₁断开时, V₁测量两端的电压,V₂测量两端的电压;若三个灯泡规格相同,再将开关S₁闭合,则电压表V₁的示数变,电压表V₂的示数变(后两空均填“大”或“小”)

3.L₂；L₁；电源；L₁ 和 L₂；L₁ 和 L₃；大；小

【分析】
要判断电压表测量的用电器两端电压，需依据电压表的使用规则：电压表并联在被测电路两端，因此只需看电压表的两个接线柱直接并联在哪个用电器（或电源）的两端，即可确定测量对象；再结合串联电路的电压规律分析电压变化。
【解析】
1. 合开关S时，电压表并联在L₂两端，因此测L₂两端的电压；
2. 闭合开关S时，电压表V₁并联在L₁两端，测L₁两端的电压；电压表V₂并联在电源两端，测电源两端的电压；
3. 开关S闭合、S₁断开时，三个灯泡串联，电压表V₁并联在L₁和L₂的两端，测L₁和L₂两端的总电压；电压表V₂并联在L₁和L₃的两端，测L₁和L₃两端的总电压；
若三个灯泡规格相同，设每个灯泡电阻为R，电源电压为U：
S₁断开时，总电阻为3R，电流I=U/(3R)，V₁示数为I×(R+R)=2U/3；
S₁闭合后，L₂被短路，电路为L₁与L₃串联，总电阻为2R，电流I'=U/(2R)，此时V₁并联在电源两端，示数为U，比原来的2U/3大；V₂并联在L₃两端，示数为I'×R=U/2，比原来的2U/3小。
【答案】
L₂；L₁；电源；L₁ 和 L₂；L₁ 和 L₃；大；小
【知识点】
电压表的使用；串联电路的电压规律
【点评】
本题核心是掌握电压表测量对象的判断方法，需准确分析电路结构，结合串联电路电压特点分析电压变化，属于基础电路分析题。
【难度系数】
0.5

4.在如图所示的电路中，开关S断开，要使电阻$R_1$、$R_2$并联，甲处应该接入，乙处应该接入。（均填“电压表”或“电流表”）

4.电流表；电流表

【分析】
要使电阻$R_1$、$R_2$并联，需让电流从电源正极流出后分成两条独立支路，分别通过$R_1$和$R_2$，再汇合回到电源负极。电流表相当于导线，可导通电流；电压表相当于开路，会阻断电流，据此分析电表的接入类型。
【解析】
开关S断开时，要实现$R_1$、$R_2$并联，电流需形成两条路径：
1. 路径1：电源正极→$R_1$→中间节点→乙处电表→开关S→电源负极；
2. 路径2：电源正极→甲处电表→$R_2$→中间节点→乙处电表→开关S→电源负极。
若甲处接电流表，可连通$R_2$所在支路，让电流通过$R_2$；若乙处接电流表，可让两条支路的电流都能回到电源负极。若甲或乙接电压表，会造成某条支路开路，无法形成并联电路。
【答案】
电流表；电流表
【知识点】
并联电路；电流表使用；电压表使用
【点评】
本题结合电路连接方式考查电表的作用，核心是理解电流表相当于导线、电压表相当于开路，需结合并联电路的电流特点分析，难度中等。
【难度系数】
0.5

[变式]闭合开关S，要使电阻$R_1$、$R_2$串联，甲处应该接入，乙处应该接入。

[变式]电压表；电压表

【分析】
要使电阻$R_1$、$R_2$串联，需保证电流只有一条路径，依次经过$R_1$和$R_2$。首先明确电表的特性：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。若甲或乙处接入电流表，会造成电阻短路或电源短路，因此甲、乙处需接入相当于开路的电压表，避免电流分流，确保电流依次经过$R_1$、$R_2$形成串联。
【解析】
串联电路的电流特点是电流仅一条路径，依次经过所有用电器。电流表电阻极小，相当于导线，若接入甲或乙处，会将对应电阻短路，无法实现串联；电压表电阻极大，相当于开路，接入后不改变电流路径。因此，甲、乙两处均应接入电压表，此时电流路径为：电源正极→$R_1$→$R_2$→电源负极，满足$R_1$、$R_2$串联的要求。
【答案】
电压表；电压表
【知识点】
串联电路特点；电流表与电压表的使用
【点评】
本题考查串联电路连接及电表使用，核心是理解电流表（导线）和电压表（开路）的作用，需结合串联电路电流路径分析电表接入，属于基础电路题，需掌握电表使用规则。
【难度系数】
0.4
