6.如图所示，电源电压为3 V，闭合开关S后，电流表A的示数为0.54 A，电流表A₁的示数为0.2 A，则通过小灯泡L₁的电流为
0.2
A，通过小灯泡L₂的电流为0.34
A，电压表V的示数为3
V。答案
6.0.2；0.34；3
解析
【分析】首先分析电路结构：小灯泡L₁与L₂为并联关系，电流表A₁与L₁串联，测量L₁支路的电流；电流表A接在干路，测量电路的总电流；电压表V并联在电源两端，测量电源电压。结合并联电路的电流、电压规律，即可计算出对应物理量。
【解析】1. 求通过L₁的电流：电流表A₁测量L₁支路的电流，因此通过L₁的电流等于A₁的示数，即I₁=0.2A；
2. 求通过L₂的电流：并联电路中干路电流等于各支路电流之和，即I=I₁+I₂，已知干路电流I=0.54A，所以通过L₂的电流I₂=I - I₁=0.54A -0.2A=0.34A；
3. 求电压表的示数：并联电路各支路两端电压相等，且等于电源电压，电压表V测电源电压，电源电压为3V，因此电压表示数为3V。
【答案】0.2；0.34；3
【知识点】并联电路电流规律；并联电路电压规律；电流表、电压表的使用
【点评】本题考查并联电路的电流、电压规律的应用，核心是正确分析电路，明确各电表的测量对象，属于初中物理电学基础题型，难度较低。
【难度系数】0.7
【解析】1. 求通过L₁的电流：电流表A₁测量L₁支路的电流，因此通过L₁的电流等于A₁的示数，即I₁=0.2A；
2. 求通过L₂的电流：并联电路中干路电流等于各支路电流之和，即I=I₁+I₂，已知干路电流I=0.54A，所以通过L₂的电流I₂=I - I₁=0.54A -0.2A=0.34A；
3. 求电压表的示数：并联电路各支路两端电压相等，且等于电源电压，电压表V测电源电压，电源电压为3V，因此电压表示数为3V。
【答案】0.2；0.34；3
【知识点】并联电路电流规律；并联电路电压规律；电流表、电压表的使用
【点评】本题考查并联电路的电流、电压规律的应用，核心是正确分析电路，明确各电表的测量对象，属于初中物理电学基础题型，难度较低。
【难度系数】0.7
7.新考法 如图所示的是某电路中的一部分，图中已标明了电流方向，若b、c、d中的电流大小分别为0.3 A、0.6 A、0.2 A，则a中的电流大小为
0.1
A。答案
7.0.1
解析
【分析】
要计算a中的电流，需运用基尔霍夫节点电流定律：电路中任一节点，流入该节点的电流之和等于流出该节点的电流之和。首先确定节点处各电流的方向，判断流入、流出节点的电流，再通过等式计算a的电流。
【解析】
以图中的节点为研究对象，根据电流方向：电流c向左流入节点，电流b向右、d向右、a向左均流出节点。根据节点电流定律，流入节点的电流等于流出节点的电流，即：$ I_c = I_a + I_b + I_d $。代入已知电流大小：$ 0.6\ \mathrm{A} = I_a + 0.3\ \mathrm{A} + 0.2\ \mathrm{A} $，解得 $ I_a = 0.6 - 0.3 - 0.2 = 0.1\ \mathrm{A} $。
【答案】
0.1
【知识点】
节点电流定律、电流的计算
【点评】
本题考查节点电流定律的应用，关键是明确电流的流入流出方向，属于电路基础计算类题目，难度较低。
【难度系数】
0.3
要计算a中的电流，需运用基尔霍夫节点电流定律：电路中任一节点，流入该节点的电流之和等于流出该节点的电流之和。首先确定节点处各电流的方向，判断流入、流出节点的电流，再通过等式计算a的电流。
【解析】
以图中的节点为研究对象，根据电流方向：电流c向左流入节点，电流b向右、d向右、a向左均流出节点。根据节点电流定律，流入节点的电流等于流出节点的电流，即：$ I_c = I_a + I_b + I_d $。代入已知电流大小：$ 0.6\ \mathrm{A} = I_a + 0.3\ \mathrm{A} + 0.2\ \mathrm{A} $，解得 $ I_a = 0.6 - 0.3 - 0.2 = 0.1\ \mathrm{A} $。
【答案】
0.1
【知识点】
节点电流定律、电流的计算
【点评】
本题考查节点电流定律的应用，关键是明确电流的流入流出方向，属于电路基础计算类题目，难度较低。
【难度系数】
0.3

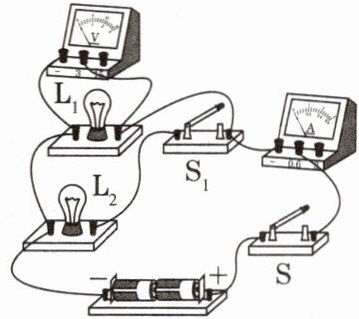

8.［2026合肥期中改编］如图所示，先闭合开关S，灯泡$\mathrm{L}_{1}$
发光
（填“发光”或“不发光”），灯泡$\mathrm{L}_{2}$不发光
（填“发光”或“不发光”）；再闭合开关$\mathrm{S}_{1}$后，电路为并
联电路，电流表测量干路
的电流，电压表测量电源
两端的电压。答案
8.发光；不发光；并；干路；电源
解析
【分析】
要判断灯泡是否发光，需看所在电路是否形成通路；分析电路连接方式要梳理电流的路径；确定电表测量对象需看其连接位置。当只闭合开关S时，电流从电源正极出发，经开关S、电流表、灯泡L₁后回到电源负极，形成完整通路，因此L₁发光；而灯泡L₂所在的支路因开关S₁断开，电路处于断路状态，无电流通过，所以L₂不发光。当再闭合开关S₁后，电流从电流表流出，经过S₁后分为两条独立支路，一条支路经过L₁，另一条支路经过L₂，最终共同回到电源负极，因此电路为并联电路；电流表串联在干路中，测量干路的总电流；电压表并联在L₁两端，由于并联电路各支路电压等于电源电压，所以电压表测量电源两端的电压。
【解析】
1. 只闭合开关S时：电流路径为电源正极→S→电流表→L₁→电源负极，L₁所在电路为通路，故L₁发光；L₂所在支路因S₁断开，电路断路，无电流，故L₂不发光。
2. 同时闭合开关S和S₁时：电流经电流表、S₁后分为两支，分别通过L₁和L₂，汇合后回到电源负极，因此电路为并联电路；电流表串联在干路，测量干路电流；电压表并联在L₁两端，即并联在电源两端，测量电源电压。
【答案】
发光；不发光；并；干路；电源
【知识点】
电路通路判断；并联电路；电表测量对象
【点评】
本题考查简单电路的分析，核心是理清开关通断时的电流路径，判断电路连接方式和电表的测量对象，属于初中物理基础题，难度适中。
【难度系数】
0.5
要判断灯泡是否发光，需看所在电路是否形成通路；分析电路连接方式要梳理电流的路径；确定电表测量对象需看其连接位置。当只闭合开关S时，电流从电源正极出发，经开关S、电流表、灯泡L₁后回到电源负极，形成完整通路，因此L₁发光；而灯泡L₂所在的支路因开关S₁断开，电路处于断路状态，无电流通过，所以L₂不发光。当再闭合开关S₁后，电流从电流表流出，经过S₁后分为两条独立支路，一条支路经过L₁，另一条支路经过L₂，最终共同回到电源负极，因此电路为并联电路；电流表串联在干路中，测量干路的总电流；电压表并联在L₁两端，由于并联电路各支路电压等于电源电压，所以电压表测量电源两端的电压。
【解析】
1. 只闭合开关S时：电流路径为电源正极→S→电流表→L₁→电源负极，L₁所在电路为通路，故L₁发光；L₂所在支路因S₁断开，电路断路，无电流，故L₂不发光。
2. 同时闭合开关S和S₁时：电流经电流表、S₁后分为两支，分别通过L₁和L₂，汇合后回到电源负极，因此电路为并联电路；电流表串联在干路，测量干路电流；电压表并联在L₁两端，即并联在电源两端，测量电源电压。
【答案】
发光；不发光；并；干路；电源
【知识点】
电路通路判断；并联电路；电表测量对象
【点评】
本题考查简单电路的分析，核心是理清开关通断时的电流路径，判断电路连接方式和电表的测量对象，属于初中物理基础题，难度适中。
【难度系数】
0.5

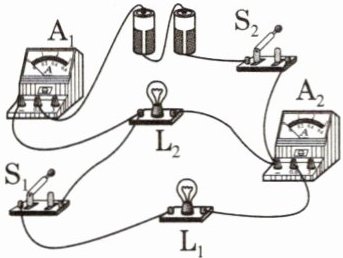

9.如图所示,闭合开关$S_1$、$S_2$,小灯泡$L_1$和$L_2$均正常发光,两电表都有示数,下列判断正确的是 (
A.电流表$A_1$只测量通过灯$L_2$的电流
B.电流表$A_2$的示数比$A_1$的示数大
C.灯$L_1$被短路时,$L_2$正常发光
D.仅断开$S_1$,只有一个表有示数
D
)A.电流表$A_1$只测量通过灯$L_2$的电流
B.电流表$A_2$的示数比$A_1$的示数大
C.灯$L_1$被短路时,$L_2$正常发光
D.仅断开$S_1$,只有一个表有示数
答案
9.D
解析
【分析】首先分析电路结构：闭合开关$S_1$、$S_2$时，小灯泡$L_1$和$L_2$并联，电流表$A_1$测量干路电流，电流表$A_2$测量$L_1$支路的电流。再逐一分析各选项，结合并联电路的特点、电流表的使用规则判断正误。
【解析】闭合$S_1$、$S_2$时，电流从电源正极流出，经$S_2$后分为两条支路：一条支路经$A_2$、$L_1$、$S_1$回到电源负极；另一条支路经$L_2$回到电源负极，干路电流经电流表$A_1$回到电源负极。
选项A：电流表$A_1$测量干路总电流，并非只测$L_2$的电流，A错误；
选项B：$A_2$测$L_1$的电流，$A_1$测干路总电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此$A_2$的示数比$A_1$的示数小，B错误；
选项C：若灯$L_1$被短路，会造成电源短路，整个电路电流过大，$L_2$也无法正常发光，C错误；
选项D：仅断开$S_1$，$L_1$所在支路断开，电流路径变为：电源正极→$S_2$→$A_2$→$L_2$→$A_1$→电源负极，此时$A_1$有示数，$A_2$所在支路断开无示数，因此只有一个表有示数，D正确。
【答案】D
【知识点】并联电路的电流规律、电流表的使用
【点评】本题需正确分析并联电路的连接方式，明确各电流表的测量对象，结合电路故障的特点逐一判断选项，重点考查对电路的分析能力。
【难度系数】0.5
【解析】闭合$S_1$、$S_2$时，电流从电源正极流出，经$S_2$后分为两条支路：一条支路经$A_2$、$L_1$、$S_1$回到电源负极；另一条支路经$L_2$回到电源负极，干路电流经电流表$A_1$回到电源负极。
选项A：电流表$A_1$测量干路总电流，并非只测$L_2$的电流，A错误；
选项B：$A_2$测$L_1$的电流，$A_1$测干路总电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此$A_2$的示数比$A_1$的示数小，B错误；
选项C：若灯$L_1$被短路，会造成电源短路，整个电路电流过大，$L_2$也无法正常发光，C错误；
选项D：仅断开$S_1$，$L_1$所在支路断开，电流路径变为：电源正极→$S_2$→$A_2$→$L_2$→$A_1$→电源负极，此时$A_1$有示数，$A_2$所在支路断开无示数，因此只有一个表有示数，D正确。
【答案】D
【知识点】并联电路的电流规律、电流表的使用
【点评】本题需正确分析并联电路的连接方式，明确各电流表的测量对象，结合电路故障的特点逐一判断选项，重点考查对电路的分析能力。
【难度系数】0.5
10.如图所示，若要求闭合开关后，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都能发光，且小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，则$a$处应为
电流表
，$b$处应为电源
。（均填“电流表”“电压表”或“电源”）答案
10.电流表；电源
解析
【分析】要使小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联且都发光，需结合电流表相当于导线、电压表相当于开路的特点分析：并联电路中电流有两条独立路径，分别通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$。若$b$处为电流表，会直接连通电源两极造成短路；若$a$处为电压表，$\mathrm{L}_{1}$所在支路会断开，无法发光，据此判断元件类型。
【解析】1. 确定$b$处：若$b$为电流表，会形成电源短路，损坏电路，因此$b$处应为电源，为电路提供电能；2. 确定$a$处：若$a$为电压表，电压表内阻极大，$\mathrm{L}_{1}$所在支路几乎无电流，无法发光，故$a$处应为电流表，使$\mathrm{L}_{1}$所在支路导通，与$\mathrm{L}_{2}$支路形成并联电路，满足两灯都发光的要求。
【答案】电流表；电源
【知识点】并联电路、电流表的使用、电压表的使用
【点评】本题结合并联电路特点考查电表的正确选择，需理解电流表和电压表在电路中的作用，难度适中，属于基础电路分析题。
【难度系数】0.5
【解析】1. 确定$b$处：若$b$为电流表，会形成电源短路，损坏电路，因此$b$处应为电源，为电路提供电能；2. 确定$a$处：若$a$为电压表，电压表内阻极大，$\mathrm{L}_{1}$所在支路几乎无电流，无法发光，故$a$处应为电流表，使$\mathrm{L}_{1}$所在支路导通，与$\mathrm{L}_{2}$支路形成并联电路，满足两灯都发光的要求。
【答案】电流表；电源
【知识点】并联电路、电流表的使用、电压表的使用
【点评】本题结合并联电路特点考查电表的正确选择，需理解电流表和电压表在电路中的作用，难度适中，属于基础电路分析题。
【难度系数】0.5
11. [2025芜湖期末]在如图所示的电路中，当断开开关S时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，则甲表为
电压表
；当闭合开关S时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，则乙表为电压表
。（均填“电压表”或“电流表”）答案
11.电压表；电压表
解析
【分析】要确定电表类型，需结合电流表相当于导线、电压表相当于开路的特点，根据开关断开和闭合时的串并联电路要求分析电流路径：当开关S断开时，需让L₁、L₂串联，电流只有一条路径；当开关S闭合时，需让L₁、L₂并联，电流分为两条支路，据此判断电表类型。
【解析】
1. 当开关S断开时，要使L₁、L₂串联，电流需依次经过L₂、L₁形成唯一路径：若甲表为电流表，会造成电路短路；若乙表为电流表，会短路L₁，因此甲表和乙表都应为电压表，保证电流仅通过L₁、L₂串联。
2. 当开关S闭合时，要使L₁、L₂并联，电流需分为两条独立支路：若乙表为电流表，会直接短路电源，因此乙表应为电压表；甲表同样为电压表，避免短路，保证并联电路正常工作。
【答案】电压表；电压表
【知识点】串联电路、并联电路、电表的使用
【点评】本题考查串并联电路的判断及电表的使用，核心是理解电流表和电压表在电路中的作用，结合开关状态分析电流路径，属于基础电路分析题。
【难度系数】0.5
【解析】
1. 当开关S断开时，要使L₁、L₂串联，电流需依次经过L₂、L₁形成唯一路径：若甲表为电流表，会造成电路短路；若乙表为电流表，会短路L₁，因此甲表和乙表都应为电压表，保证电流仅通过L₁、L₂串联。
2. 当开关S闭合时，要使L₁、L₂并联，电流需分为两条独立支路：若乙表为电流表，会直接短路电源，因此乙表应为电压表；甲表同样为电压表，避免短路，保证并联电路正常工作。
【答案】电压表；电压表
【知识点】串联电路、并联电路、电表的使用
【点评】本题考查串并联电路的判断及电表的使用，核心是理解电流表和电压表在电路中的作用，结合开关状态分析电流路径，属于基础电路分析题。
【难度系数】0.5
12. [2026阜阳模拟]如图所示，甲、乙位置接的是电压表或电流表，要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，则图中乙的位置接的是
电压表
（填“电流表”或“电压表”）。答案
12.电压表
解析
【分析】
要使$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。并联电路的核心是电流从电源正极流出后，分为两条独立路径分别经过两个用电器，再汇合回到电源负极。需通过分析电流路径，判断甲、乙的元件类型，避免短路情况。
【解析】
1. 假设乙接电流表：电流表相当于导线，会直接连通节点3和节点4，导致$\mathrm{L}_2$被短路，无法形成并联电路，不符合要求。
2. 假设乙接电压表：电压表相当于开路，此时甲需接电流表（相当于导线），电流路径为：电源正极→节点1，分为两路：①节点1→$\mathrm{L}_1$→节点2→节点4→开关→电源负极；②节点1→甲（电流表）→节点3→$\mathrm{L}_2$→节点2→节点4→开关→电源负极。此时$\mathrm{L}_1$和$\mathrm{L}_2$的两端均分别接电源正负极，形成并联电路，符合要求。因此乙应接电压表。
【答案】
电压表
【知识点】
并联电路、电流表和电压表的使用
【点评】
本题考查并联电路的判断及电流表、电压表的作用，解题关键是理解电流表串联、电压表并联的特点，通过分析电流路径判断元件类型，需注意排查短路故障，属于电路基础应用题型。
【难度系数】
0.5
要使$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。并联电路的核心是电流从电源正极流出后，分为两条独立路径分别经过两个用电器，再汇合回到电源负极。需通过分析电流路径，判断甲、乙的元件类型，避免短路情况。
【解析】
1. 假设乙接电流表：电流表相当于导线，会直接连通节点3和节点4，导致$\mathrm{L}_2$被短路，无法形成并联电路，不符合要求。
2. 假设乙接电压表：电压表相当于开路，此时甲需接电流表（相当于导线），电流路径为：电源正极→节点1，分为两路：①节点1→$\mathrm{L}_1$→节点2→节点4→开关→电源负极；②节点1→甲（电流表）→节点3→$\mathrm{L}_2$→节点2→节点4→开关→电源负极。此时$\mathrm{L}_1$和$\mathrm{L}_2$的两端均分别接电源正负极，形成并联电路，符合要求。因此乙应接电压表。
【答案】
电压表
【知识点】
并联电路、电流表和电压表的使用
【点评】
本题考查并联电路的判断及电流表、电压表的作用，解题关键是理解电流表串联、电压表并联的特点，通过分析电流路径判断元件类型，需注意排查短路故障，属于电路基础应用题型。
【难度系数】
0.5
13. [科学推理]在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4(单位是A或V)，则通过灯$L_1$的电流为
1.1
A，$L_2$两端的电压为3
V，a是电压表
(填“电流表”或“电压表”)。答案
13.1.1；3；电压表
解析
【分析】
要解决此题，需先明确电流表、电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。首先判断电路为L₁与L₂并联，再根据电表连接位置确定各电表类型，结合并联电路的电流、电压规律计算对应物理量。
步骤1：判断电表类型：若a为电流表，会直接短路电源，因此a只能是电压表；b串联在干路中，是电流表，测干路总电流；c与L₂串联，是电流表，测L₂支路的电流。
步骤2：根据并联电路电流规律：干路电流等于各支路电流之和，结合电表的示数，总电流（b的示数）为3A，L₂的电流（c的示数）为1.4A，由此计算L₁的电流。
步骤3：根据并联电路电压规律：各支路电压等于电源电压，a是电压表测电源电压，示数为3V，因此L₂两端电压等于电源电压。
【解析】
1. 确定电表类型：电流表需串联，电压表需并联。若a为电流表，会造成电源短路，故a是电压表；b在干路，为电流表，测干路电流；c与L₂串联，为电流表，测L₂的电流。
2. 计算通过L₁的电流：并联电路中，干路电流等于各支路电流之和，即$I_{总}=I_1+I_2$。已知干路电流（b的示数）$I_{总}=3A$，L₂的电流（c的示数）$I_2=1.4A$，因此$I_1=I_{总}-I_2=3A-1.4A=1.1A$。
3. 计算L₂两端电压：并联电路各支路电压相等，等于电源电压，a为电压表测电源电压，示数为3V，故L₂两端电压$U_2=U=3V$。
【答案】
1.1；3；电压表
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压规律及电表的判断，核心是先根据电路结构判断电表类型，再结合并联规律计算，需牢记电流表、电压表的使用规则，避免短路或开路错误，属于中等难度的电路分析题。
【难度系数】
0.5
要解决此题，需先明确电流表、电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。首先判断电路为L₁与L₂并联，再根据电表连接位置确定各电表类型，结合并联电路的电流、电压规律计算对应物理量。
步骤1：判断电表类型：若a为电流表，会直接短路电源，因此a只能是电压表；b串联在干路中，是电流表，测干路总电流；c与L₂串联，是电流表，测L₂支路的电流。
步骤2：根据并联电路电流规律：干路电流等于各支路电流之和，结合电表的示数，总电流（b的示数）为3A，L₂的电流（c的示数）为1.4A，由此计算L₁的电流。
步骤3：根据并联电路电压规律：各支路电压等于电源电压，a是电压表测电源电压，示数为3V，因此L₂两端电压等于电源电压。
【解析】
1. 确定电表类型：电流表需串联，电压表需并联。若a为电流表，会造成电源短路，故a是电压表；b在干路，为电流表，测干路电流；c与L₂串联，为电流表，测L₂的电流。
2. 计算通过L₁的电流：并联电路中，干路电流等于各支路电流之和，即$I_{总}=I_1+I_2$。已知干路电流（b的示数）$I_{总}=3A$，L₂的电流（c的示数）$I_2=1.4A$，因此$I_1=I_{总}-I_2=3A-1.4A=1.1A$。
3. 计算L₂两端电压：并联电路各支路电压相等，等于电源电压，a为电压表测电源电压，示数为3V，故L₂两端电压$U_2=U=3V$。
【答案】
1.1；3；电压表
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压规律及电表的判断，核心是先根据电路结构判断电表类型，再结合并联规律计算，需牢记电流表、电压表的使用规则，避免短路或开路错误，属于中等难度的电路分析题。
【难度系数】
0.5
