10. (2024·凉山州)如图所示的电路中$R_{1}:R_{2}= 1:2$,当开关S闭合,甲、乙两表均为电压表时,两电压表示数之比为____;当开关S断开,甲、乙两表均为电流表时,两电流表示数之比为____。
答案
$ 3:2 $ $ 1:3 $

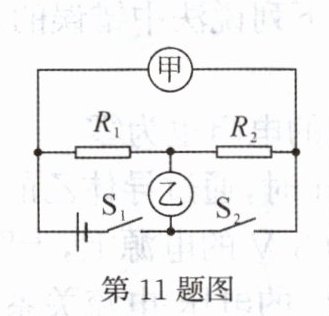

11. (南充中考)如图所示的电路中,电源两端电压不变,当甲、乙都为电流表时,只闭合开关$S_{1}$,$R_{1}与R_{2}$两个电阻____(选填“串”或“并”)联,此时甲、乙两表的示数比是$2:3$;如果把甲、乙全部换成电压表,再闭合开关$S_{1}和S_{2}$,则甲、乙两表示数之比是____。
答案
并 $ 3:1 $

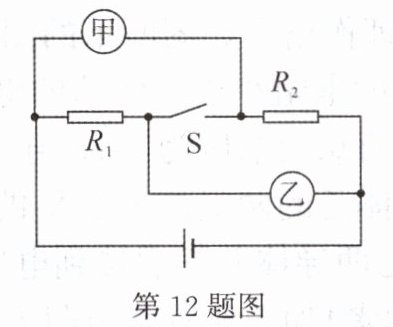

12. (2024·新洲联考)如图所示电路,电源电压U保持不变,在甲、乙两处分别接入电压表,闭合开关S,测得$U_{甲}:U_{乙}= 2:1$;断开开关S,拆去电压表,并在甲、乙两处分别接入电流表,此时$I_{甲}:I_{乙}$为()
A.$3:1$
B.$2:1$
C.$1:2$
D.$1:3$
A.$3:1$
B.$2:1$
C.$1:2$
D.$1:3$
答案
B

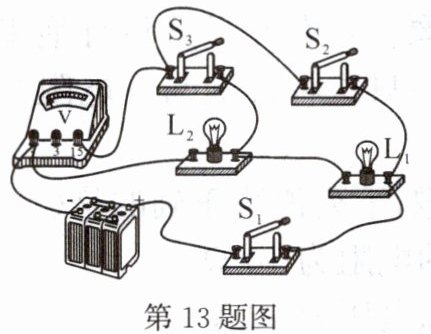

13. (福建中考)如图所示电路,电源电压不变,灯$L_{1}$、$L_{2}$完全相同。闭合开关$S_{1}$,断开$S_{2}$、$S_{3}$,灯$L_{1}$、$L_{2}$是____联的。闭合开关$S_{1}$、$S_{2}$,断开$S_{3}$,电压表示数为$U_{1}$;闭合开关$S_{1}$、$S_{3}$,断开$S_{2}$,电压表示数为$U_{2}$,则$U_{1}:U_{2}= $____。
答案
串 $ 2:1 $

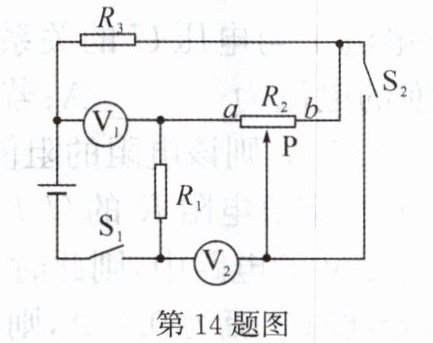

14. 如图所示电路,电源电压$U_{总}$保持不变。只闭合开关$S_{1}$,滑片P在a端时,电路总电流为$I_{1}$,$R_{2}$两端电压为2V,电压表$V_{2}$的示数为3V;闭合开关$S_{1}和S_{2}$,滑片P仍在a端时,电路总电流为$I_{2}$,再将滑片P移到中点时,电压表$V_{1}与V_{2}的示数分别为U_{1}和U_{2}$。若$I_{2}-I_{1}= \frac {1}{6}A,U_{1}:U_{2}= 1:2$,则以下判断正确的是()
A.$U_{总}= 9V$
B.$R_{3}= 9Ω$
C.$I_{1}= \frac {1}{2}A$
D.$U_{1}+U_{2}= 7.2V$
A.$U_{总}= 9V$
B.$R_{3}= 9Ω$
C.$I_{1}= \frac {1}{2}A$
D.$U_{1}+U_{2}= 7.2V$
答案
D
15. 某电阻两端电压由2V增加到4V时,通过该电阻的电流增大了0.5A,则该电阻阻值为____Ω。
答案
4

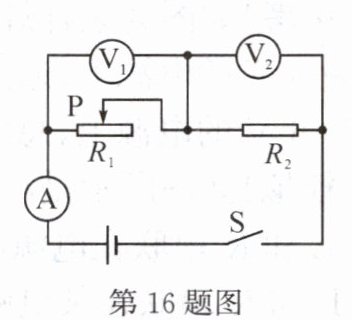

16. 如图所示电路中,闭合开关S,当滑动变阻器的滑片P向右滑动时,电流表A、电压表$V_{1}和V_{2}$的示数分别用I、$U_{1}和U_{2}$表示,这三个电表示数变化量的大小分别用$\Delta I$、$\Delta U_{1}和\Delta U_{2}$表示。则下列比值正确的是()
A.$\frac {U_{1}}{I}$变大,$\frac {\Delta U_{1}}{\Delta I}$变大
B.$\frac {U_{2}}{I}$不变,$\frac {\Delta U_{2}}{\Delta I}$变大
C.$\frac {U_{1}}{I}$变大,$\frac {\Delta U_{1}}{\Delta I}$不变
D.$\frac {U_{2}}{I}$变大,$\frac {\Delta U_{2}}{\Delta I}$不变
A.$\frac {U_{1}}{I}$变大,$\frac {\Delta U_{1}}{\Delta I}$变大
B.$\frac {U_{2}}{I}$不变,$\frac {\Delta U_{2}}{\Delta I}$变大
C.$\frac {U_{1}}{I}$变大,$\frac {\Delta U_{1}}{\Delta I}$不变
D.$\frac {U_{2}}{I}$变大,$\frac {\Delta U_{2}}{\Delta I}$不变
答案
C
