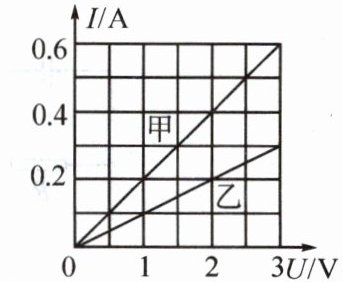

1. (2024·汕尾联考)小华在探究通过导体的电流与其两端电压的关系时,根据记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是()
A. 导体甲的电阻小于导体乙的电阻
B. 导体乙两端的电压为零时,导体乙的电阻也为零
C. 当在导体乙的两端加上3V的电压时,通过导体乙的电流为0.3A
D. 将甲、乙两导体并联后接到电压为3V的电源上,干路电流为0.9A
A. 导体甲的电阻小于导体乙的电阻
B. 导体乙两端的电压为零时,导体乙的电阻也为零
C. 当在导体乙的两端加上3V的电压时,通过导体乙的电流为0.3A
D. 将甲、乙两导体并联后接到电压为3V的电源上,干路电流为0.9A
答案
B

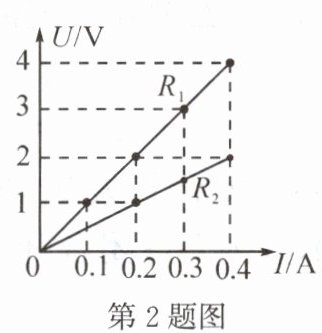

2. (哈尔滨中考)如图所示是电阻$R_{1}$、$R_{2}$的电压-电流关系图像,下列说法正确的是()
A. 电阻$R_{1}$两端电压为4V时,通过$R_{1}$的电流是0.3A
B. 电阻$R_{1}$、$R_{2}$串联,当电流为0.2A时,$R_{1}$、$R_{2}$两端总电压为3V
C. 电阻$R_{1}$、$R_{2}$并联到2V电压下,干路中的电流是0.3A
D. 电阻$R_{1}和R_{2}的阻值之比是1:2$
A. 电阻$R_{1}$两端电压为4V时,通过$R_{1}$的电流是0.3A
B. 电阻$R_{1}$、$R_{2}$串联,当电流为0.2A时,$R_{1}$、$R_{2}$两端总电压为3V
C. 电阻$R_{1}$、$R_{2}$并联到2V电压下,干路中的电流是0.3A
D. 电阻$R_{1}和R_{2}的阻值之比是1:2$
答案
B

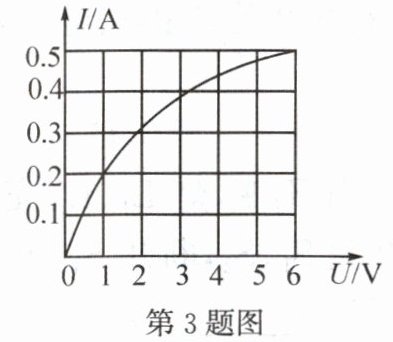

3. (福建中考)如图为某种灯泡的电流I与电压U的关系图像。若有6只这种灯泡串联接在电压为6V的电源上,通过灯泡的电流为______A;若把一只这种灯泡与一电阻并联接在电压为6V的电源上,总电流为1.5A,则该电阻的阻值为______。
答案
0.2 6Ω

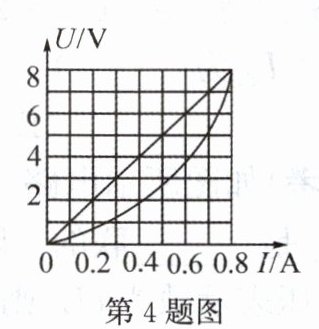

4. (江岸模拟)如图所示是小灯泡L和定值电阻R的U-I图像,下列说法正确的是()
A. 将L和R串联在电源电压为6V的电路中,则此时L的电阻为10Ω
B. 将L和R串联在某电路中,若此时电流为0.7A,则电源电压为12V
C. 将L和R并联在电源电压为5V的电路中,则此时干路电流为0.7A
D. 将L和R并联在电源电压为2V的电路中,则此时R的电阻为5Ω
A. 将L和R串联在电源电压为6V的电路中,则此时L的电阻为10Ω
B. 将L和R串联在某电路中,若此时电流为0.7A,则电源电压为12V
C. 将L和R并联在电源电压为5V的电路中,则此时干路电流为0.7A
D. 将L和R并联在电源电压为2V的电路中,则此时R的电阻为5Ω
答案
B

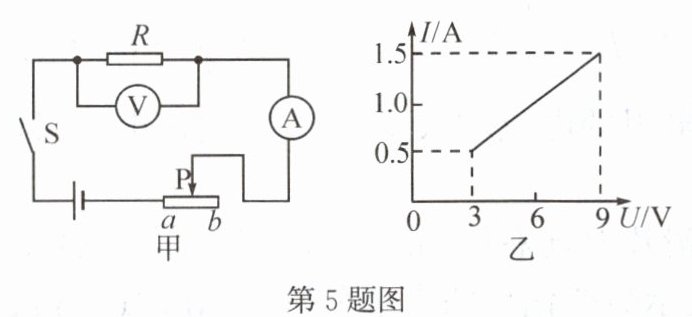

5. 如图甲电路中,电源电压保持不变,闭合开关后,滑片P由b端移到a端,电流表示数I与电压表示数U的变化关系如图乙所示,则可判断电源电压是______V,滑动变阻器的最大阻值是______Ω。
答案
9 12

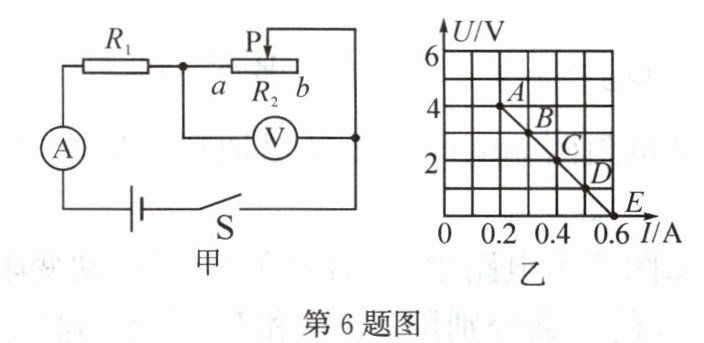

6. (多选)(江岸模拟)如图甲电路中,电源电压不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。闭合开关S,滑片P从a端向b端移动过程中,电压表和电流表示数变化情况如图乙所示,则()
A. 电源电压为6V
B. P在中点时,两电表示数对应乙图的B点
C. $R_{1}$的阻值为20Ω
D. P在中点时,两电表示数对应乙图的C点
A. 电源电压为6V
B. P在中点时,两电表示数对应乙图的B点
C. $R_{1}$的阻值为20Ω
D. P在中点时,两电表示数对应乙图的C点
答案
AB
