1. 将$R_{1}= 5Ω和R_{2}= 10Ω$的两个电阻串联后接到6V的电源上,则$R_{1}两端的电压U_{1}$为____V,$R_{2}两端的电压U_{2}$为____V,$U_{1}:U_{2}= $____。
答案
2 4 $ 1:2 $
2. 将$R_{1}= 10Ω和R_{2}= 15Ω$的两个电阻并联起来接在电路中,总电阻是____Ω;通过$R_{1}$的电流与干路的电流之比是____。
答案
6 $ 3:5 $
3. (2023·眉山)如图所示电路中,电源电压保持不变,已知$R_{1}:R_{2}= 2:3$。当开关S闭合时$R_{1}$、$R_{2}$两端的电压之比为____,电流表$A_{1}和A_{2}$的示数之比为____。
答案
$ 1:1 $ $ 5:2 $
4. 如图所示,电源电压保持不变。当开关$S_{1}$闭合、$S_{2}$断开时,电流表的示数为0.2A;当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为0.8A。则电阻$R_{1}与R_{2}$的比值为()
A.$1:3$
B.$3:1$
C.$2:3$
D.$3:2$
A.$1:3$
B.$3:1$
C.$2:3$
D.$3:2$
答案
A

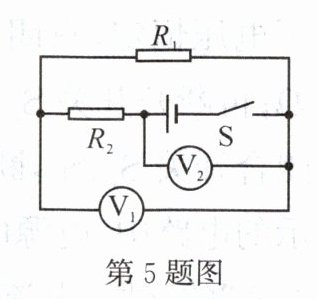

5. 如图所示电路中,$R_{1}= 10Ω,R_{2}= 20Ω$,闭合开关S,电压表$V_{1}与V_{2}$的示数之比是()
A.$1:2$
B.$1:3$
C.$2:1$
D.$2:3$
A.$1:2$
B.$1:3$
C.$2:1$
D.$2:3$
答案
B

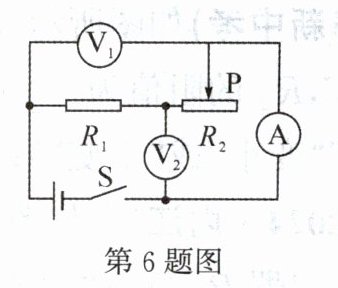

6. 如图所示的电路中,$R_{1}= 10Ω,R_{2}$接入电路中的阻值为20Ω,闭合开关S后,电压表$V_{1}与V_{2}$示数之比为()
A.$3:2$
B.$3:1$
C.$2:1$
D.$1:1$
A.$3:2$
B.$3:1$
C.$2:1$
D.$1:1$
答案
A
7. (黔西南州中考)电阻$R_{1}$、$R_{2}$阻值相等,连接在如图所示电路中。当开关S闭合时,电阻$R_{1}与R_{2}$两端的电压之比为____,电流表$A_{1}与A_{2}$的示数之比为____。
答案
$ 1:1 $ $ 2:1 $
8. 如图所示,电源电压不变,当开关S闭合时,电流表的示数为0.8A。开关S断开后,电流表的示数改变了0.5A。则$R_{1}与R_{2}$的阻值之比为()
A.$13:5$
B.$3:5$
C.$5:3$
D.$5:13$
A.$13:5$
B.$3:5$
C.$5:3$
D.$5:13$
答案
C
9. (郴州中考)如图所示电路,电源电压恒定,$R_{1}$、$R_{2}$、$R_{3}$均为定值电阻。当开关S闭合,$S_{1}$、$S_{2}$断开时,电流表A的示数为0.2A;当开关S、$S_{1}$闭合,$S_{2}$断开时,电流表A的示数为0.4A;当开关S、$S_{1}$、$S_{2}$都闭合时,电流表A的示数为0.5A,则()
A.$R_{1}:R_{2}= 2:1$
B.$R_{1}:R_{3}= 1:1$
C.$R_{2}:R_{3}= 1:2$
D.$R_{1}:R_{2}:R_{3}= 2:2:1$
A.$R_{1}:R_{2}= 2:1$
B.$R_{1}:R_{3}= 1:1$
C.$R_{2}:R_{3}= 1:2$
D.$R_{1}:R_{2}:R_{3}= 2:2:1$
答案
B
