2025年思维新观察九年级物理上册人教版第86页答案

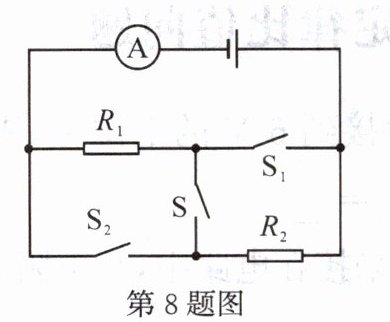

8. (黔东南州中考)如图所示,电源电压为12V保持不变,$R_{1}= 10Ω$。只闭合开关S时,电流表的示数为0.3A,则$R_{1}两端的电压U_{1}= $V,$R_{2}= $Ω；当断开开关S,闭合$S_{1}$、$S_{2}$时,则电流表的示数为A。

答案

3 30 1.6

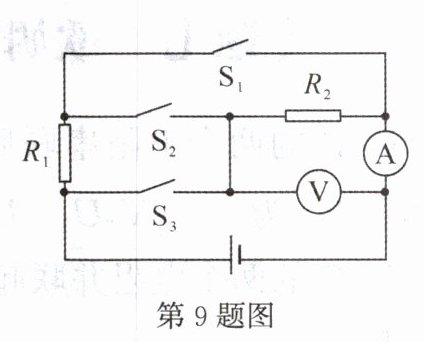

9. (阜新中考)如图所示,电源电压恒定,只闭合开关$S_{2}$,电流表示数为0.3A,电压表示数为3V,$R_{2}$的阻值为Ω；再断开开关$S_{2}$,闭合开关$S_{1}$、$S_{3}$,电流表示数(选填“变大”“变小”或“不变”)；当闭合开关$S_{1}$、$S_{2}$,断开开关$S_{3}$时,电压表示数为V。

答案

10 变大 0
10. (2024·内江)在如图所示的电路中,电源电压恒为12V,定值电阻$R_{1}$的阻值为5Ω,滑动变阻器$R_{2}$标有“50Ω 2A”的字样,电流表的量程为0~3A。闭合开关S,滑动变阻器的滑片P从最右端($R_{2}= 50Ω$)移动到连入电路中的电阻值为20Ω处,电流表的示数从$I_{1}变为I_{2}$,则$I_{2}与I_{1}$之差为()

A. 2.40A
B. 2.64A
C. 0.36A
D. 4.40A

答案

C

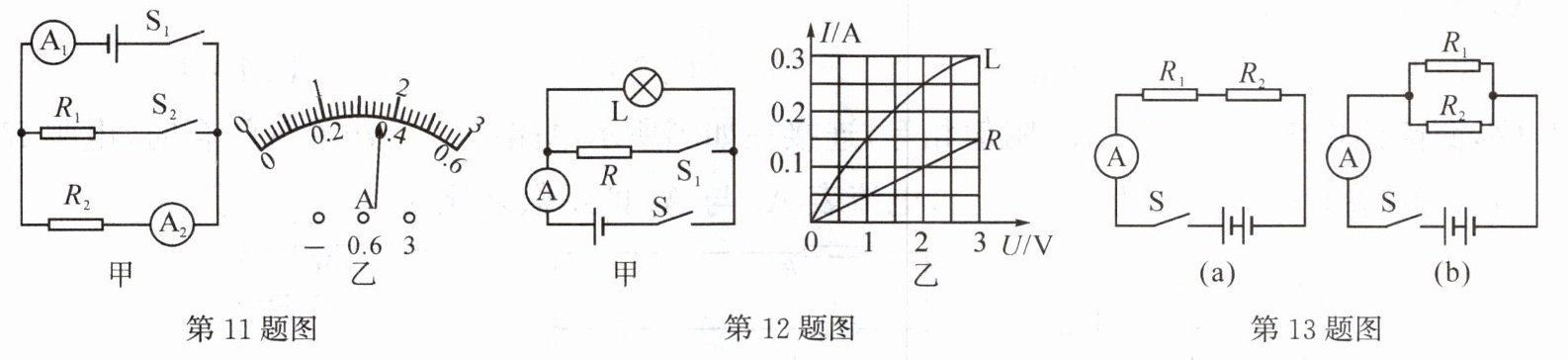

11. (泰州中考)如图甲所示电路,开关$S_{1}$、$S_{2}$闭合后两电流表的指针均指在同一位置,示数如图乙所示,则通过$R_{1}$的电流为A,两电阻之比$R_{1}:R_{2}= $；只断开开关$S_{2}$,电流表$A_{1}$的示数将(选填“变大”“变小”或“不变”)。

答案

1.44 $ 1:4 $ 变小
12. (青山期中)如图所示,甲图是小灯泡L和电阻R连接的电路图,乙图是小灯泡L和电阻R中电流随电压变化的图像,当开关S和$S_{1}$都闭合时,电流表的示数为0.2A,此时()

A. 灯L两端的电压为2V
B. 通过R的电流为0.15A
C. R的电阻为10Ω
D. 电路的总电阻为5Ω

答案

D
13. (黄冈模拟)将两只不同阻值的电阻$R_{1}$、$R_{2}$连成如图(a)所示的电路,当闭合开关S后,电流表示数为0.5A,现将图(a)中的电阻改接成如图(b)所示的电路,则闭合开关S后,电流表中的示数()
A. 一定大于2A
B. 一定小于0.5A
C. 一定大于0.5A,但小于1A
D. 一定大于1A,但小于2A

答案

A
