1.[厦门期中]灯$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{L}_1$较亮，$\mathrm{L}_2$较暗，测得通过$\mathrm{L}_2$的电流是0.3 A，则通过$\mathrm{L}_1$的电流是（
A.0.2 A
B.0.3 A
C.0.5 A
D.0.8 A
B
）A.0.2 A
B.0.3 A
C.0.5 A
D.0.8 A
答案
1.B
解析
【分析】本题考查串联电路的电流规律，解题时需注意：灯泡的亮度由实际功率决定，与电流大小无直接关系，串联电路的核心特点是各处电流相等，不要被“L₁较亮”的条件干扰。
【解析】已知灯L₁、L₂串联，根据串联电路的电流规律：串联电路中各处的电流都相等，因此通过L₁的电流等于通过L₂的电流，即I₁=I₂=0.3A，对应选项B。
【答案】B
【知识点】串联电路的电流规律、实际功率与电流的区别
【点评】本题为基础概念题，重点考察串联电路电流的基本规律，易错点是混淆灯泡亮度与电流的关系，需明确亮度由实际功率决定，与串联电路的电流大小无关。
【难度系数】0.8
【解析】已知灯L₁、L₂串联，根据串联电路的电流规律：串联电路中各处的电流都相等，因此通过L₁的电流等于通过L₂的电流，即I₁=I₂=0.3A，对应选项B。
【答案】B
【知识点】串联电路的电流规律、实际功率与电流的区别
【点评】本题为基础概念题，重点考察串联电路电流的基本规律，易错点是混淆灯泡亮度与电流的关系，需明确亮度由实际功率决定，与串联电路的电流大小无关。
【难度系数】0.8
2.如图所示，电源电压为3 V，闭合开关，电压表示数为0.5 V，则灯泡$\mathrm{L}_2$两端的电压为 （
A.3 V
B.2.5 V
C.0.5 V
D.3.5 V
B
）A.3 V
B.2.5 V
C.0.5 V
D.3.5 V
答案
2.B
解析
【分析】首先判断电路连接方式：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压。根据串联电路的电压规律：总电压等于各串联用电器两端电压之和，即$U = U_1 + U_2$，已知电源总电压和$\mathrm{L}_1$两端的电压，即可计算$\mathrm{L}_2$两端的电压。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端的电压，因此$\mathrm{L}_1$两端的电压$U_1=0.5\ \mathrm{V}$。电源电压（总电压）$U=3\ \mathrm{V}$，根据串联电路电压规律$U = U_1 + U_2$，可得$\mathrm{L}_2$两端的电压$U_2 = U - U_1 = 3\ \mathrm{V} - 0.5\ \mathrm{V} = 2.5\ \mathrm{V}$。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，难度较低。
【难度系数】0.6
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端的电压，因此$\mathrm{L}_1$两端的电压$U_1=0.5\ \mathrm{V}$。电源电压（总电压）$U=3\ \mathrm{V}$，根据串联电路电压规律$U = U_1 + U_2$，可得$\mathrm{L}_2$两端的电压$U_2 = U - U_1 = 3\ \mathrm{V} - 0.5\ \mathrm{V} = 2.5\ \mathrm{V}$。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，难度较低。
【难度系数】0.6

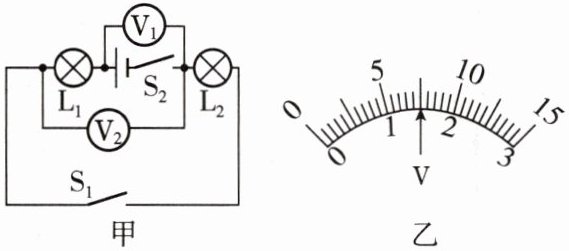

3.[镇江模拟] 在如图甲所示的电路中,当闭合开关$S_1$和$S_2$后,两个电压表的指针指示的位置均如图乙所示,则灯泡$L_1$和$L_2$两端的电压分别为
6
V和1.5
V;若断开开关$S_1$,则灯$L_1$不能
(选填“不能”或“仍能”)发光,电压表$V_2$的示数将变大
(选填“变大”“变小”或“不变”)。答案
3.6;1.5;不能;变大 【点拨】由图甲可知，当闭合开关S₁和S₂后，灯泡L₁和L₂串联，电压表V₁测电源电压，电压表V₂测灯泡L₂两端的电压。两个电压表的指针偏转角度相同，由于串联电路两端的电压等于各部分电路两端的电压之和，则电压表V₁的示数大于电压表V₂的示数，所以电压表V₁选择的是大量程，分度值为0.5 V，示数U=7.5 V，电压表V₂选择的是小量程，分度值为0.1 V，示数U₂=1.5 V，则L₁两端的电压U₁=U-U₂=7.5 V-1.5 V=6 V；若断开开关S₁，电路断开，灯L₁熄灭，不发光。此时电压表V₂与L₁、电源串联，相当于测电源电压，故电压表V₂的示数将变大。
解析
【分析】
首先分析电路：闭合开关$S_1$和$S_2$时，灯泡$L_1$与$L_2$串联，电压表$\mathrm{V}_1$并联在电源两端，测电源总电压；电压表$\mathrm{V}_2$并联在$L_2$两端，测$L_2$的电压。根据串联电路电压规律，总电压等于各部分电路电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。两表指针位置相同，说明二者量程不同，需先判断量程再读数，最后计算$L_1$两端电压；断开$S_1$后，分析电路通断情况，判断$L_1$是否发光，以及$\mathrm{V}_2$的测量对象变化，进而判断其示数变化。
【解析】
1. 电路状态与测量对象：闭合$S_1$、$S_2$时，$L_1$与$L_2$串联，$\mathrm{V}_1$测电源电压，$\mathrm{V}_2$测$L_2$两端电压。
2. 电压表量程与读数：串联电路总电压大于各部分电压，故$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数。两表指针位置相同，说明$\mathrm{V}_1$选用$0∼15\,\mathrm{V}$大量程（分度值$0.5\,\mathrm{V}$），读数为$7.5\,\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\,\mathrm{V}$小量程（分度值$0.1\,\mathrm{V}$），读数为$1.5\,\mathrm{V}$。
3. 计算$L_1$两端电压：根据串联电压规律，$U_1 = U_{\mathrm{总}} - U_2 = 7.5\,\mathrm{V} - 1.5\,\mathrm{V} = 6\,\mathrm{V}$。
4. 断开$S_1$的变化：断开$S_1$后，电路断路，无电流通过，灯$L_1$不能发光；此时$\mathrm{V}_2$通过$L_1$、$S_2$连接到电源两端，相当于测电源电压，原来$\mathrm{V}_2$测$L_2$的电压（$1.5\,\mathrm{V}$），因此示数变大。
【答案】
6；1.5；不能；变大
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压特点和电压表的读数，核心是判断电压表的测量对象与量程，需结合电路变化分析电压表示数，是电学基础题型，需注意量程区分的易错点。
【难度系数】
0.5
首先分析电路：闭合开关$S_1$和$S_2$时，灯泡$L_1$与$L_2$串联，电压表$\mathrm{V}_1$并联在电源两端，测电源总电压；电压表$\mathrm{V}_2$并联在$L_2$两端，测$L_2$的电压。根据串联电路电压规律，总电压等于各部分电路电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。两表指针位置相同，说明二者量程不同，需先判断量程再读数，最后计算$L_1$两端电压；断开$S_1$后，分析电路通断情况，判断$L_1$是否发光，以及$\mathrm{V}_2$的测量对象变化，进而判断其示数变化。
【解析】
1. 电路状态与测量对象：闭合$S_1$、$S_2$时，$L_1$与$L_2$串联，$\mathrm{V}_1$测电源电压，$\mathrm{V}_2$测$L_2$两端电压。
2. 电压表量程与读数：串联电路总电压大于各部分电压，故$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数。两表指针位置相同，说明$\mathrm{V}_1$选用$0∼15\,\mathrm{V}$大量程（分度值$0.5\,\mathrm{V}$），读数为$7.5\,\mathrm{V}$；$\mathrm{V}_2$选用$0∼3\,\mathrm{V}$小量程（分度值$0.1\,\mathrm{V}$），读数为$1.5\,\mathrm{V}$。
3. 计算$L_1$两端电压：根据串联电压规律，$U_1 = U_{\mathrm{总}} - U_2 = 7.5\,\mathrm{V} - 1.5\,\mathrm{V} = 6\,\mathrm{V}$。
4. 断开$S_1$的变化：断开$S_1$后，电路断路，无电流通过，灯$L_1$不能发光；此时$\mathrm{V}_2$通过$L_1$、$S_2$连接到电源两端，相当于测电源电压，原来$\mathrm{V}_2$测$L_2$的电压（$1.5\,\mathrm{V}$），因此示数变大。
【答案】
6；1.5；不能；变大
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压特点和电压表的读数，核心是判断电压表的测量对象与量程，需结合电路变化分析电压表示数，是电学基础题型，需注意量程区分的易错点。
【难度系数】
0.5
4.[福州期中]如图所示,闭合开关,灯泡$L_2$比$L_1$亮,电压表V示数为4.5 V,下列说法正确的是(
A.$V_1$示数大于4.5 V
B.$V_1$示数等于4.5 V
C.$V_2$示数小于4.5 V
D.$V_2$示数大于4.5 V
B
)A.$V_1$示数大于4.5 V
B.$V_1$示数等于4.5 V
C.$V_2$示数小于4.5 V
D.$V_2$示数大于4.5 V
答案
4.B
解析
【分析】首先观察电路图，判断灯泡$L_1$与$L_2$的连接方式为并联；再确定各电压表的测量对象：电压表$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$L_1$两端电压，$\mathrm{V}_2$测$L_2$两端电压。结合并联电路的电压规律，即可判断各电压表示数，排除干扰项（灯泡亮度由实际功率决定，与本题电压判断无关），选出正确选项。
【解析】由电路图可知，闭合开关后，灯泡$L_1$与$L_2$并联；电压表$\mathrm{V}$并联在电源两端，测电源电压，示数为$4.5\ \mathrm{V}$；电压表$\mathrm{V}_1$并联在$L_1$两端，测$L_1$两端的电压；电压表$\mathrm{V}_2$并联在$L_2$两端，测$L_2$两端的电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此$\mathrm{V}_1$的示数等于电源电压$4.5\ \mathrm{V}$，$\mathrm{V}_2$的示数也等于$4.5\ \mathrm{V}$。对照选项，只有B选项符合结论。
【答案】B
【知识点】并联电路电压规律；电压表的使用
【点评】本题为基础电路题，核心是判断电路连接方式和电压表测量对象，利用并联电路电压规律即可快速解题，灯泡亮度为干扰项，不影响电压判断。
【难度系数】0.7
【解析】由电路图可知，闭合开关后，灯泡$L_1$与$L_2$并联；电压表$\mathrm{V}$并联在电源两端，测电源电压，示数为$4.5\ \mathrm{V}$；电压表$\mathrm{V}_1$并联在$L_1$两端，测$L_1$两端的电压；电压表$\mathrm{V}_2$并联在$L_2$两端，测$L_2$两端的电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此$\mathrm{V}_1$的示数等于电源电压$4.5\ \mathrm{V}$，$\mathrm{V}_2$的示数也等于$4.5\ \mathrm{V}$。对照选项，只有B选项符合结论。
【答案】B
【知识点】并联电路电压规律；电压表的使用
【点评】本题为基础电路题，核心是判断电路连接方式和电压表测量对象，利用并联电路电压规律即可快速解题，灯泡亮度为干扰项，不影响电压判断。
【难度系数】0.7
5.[连云港模拟] 如图所示的为家用插线板示意图。图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，通过A、B、C三处的电流分别为$I_A$、$I_B$、$I_C$，则它们的大小关系正确的是（
A.$I_A=I_B$
B.$I_C=I_A+I_B$
C.$I_A=I_B+I_C$
D.$I_A=I_C$
C
）A.$I_A=I_B$
B.$I_C=I_A+I_B$
C.$I_A=I_B+I_C$
D.$I_A=I_C$
答案
5.C
解析
【分析】本题需结合家庭电路中用电器的连接方式，利用并联电路的电流规律判断电流大小关系。首先明确：插线板上的台灯和取暖器是并联在电路中的，A线处于干路，B、C线分别处于两条支路上，再根据并联电路干路电流与支路电流的关系推导结论。
【解析】家庭电路中，各用电器独立工作，连接方式为并联。由图可知，A线在干路，B线接的台灯和C线接的取暖器是两条支路。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_A = I_B + I_C$。逐一分析选项：A选项$I_A=I_B$不符合规律，错误；B选项$I_C=I_A+I_B$不符合规律，错误；C选项$I_A=I_B+I_C$符合规律，正确；D选项$I_A=I_C$不符合规律，错误。
【答案】C
【知识点】并联电路电流规律；家庭电路连接
【点评】本题考查并联电路电流规律的实际应用，结合家庭电路的连接特点判断干路与支路电流关系，属于基础应用类题目，难度较低。
【难度系数】0.7
【解析】家庭电路中，各用电器独立工作，连接方式为并联。由图可知，A线在干路，B线接的台灯和C线接的取暖器是两条支路。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_A = I_B + I_C$。逐一分析选项：A选项$I_A=I_B$不符合规律，错误；B选项$I_C=I_A+I_B$不符合规律，错误；C选项$I_A=I_B+I_C$符合规律，正确；D选项$I_A=I_C$不符合规律，错误。
【答案】C
【知识点】并联电路电流规律；家庭电路连接
【点评】本题考查并联电路电流规律的实际应用，结合家庭电路的连接特点判断干路与支路电流关系，属于基础应用类题目，难度较低。
【难度系数】0.7
6.[汕头期末]如图所示,当开关S闭合后,电流表$A_1$、$A_2$、$A_3$的示数分别为1.2 A、1 A、0.6 A,则通过$L_1$的电流为
0.2
A,通过$L_2$的电流为0.4
A,通过$L_3$的电流为0.6
A。答案
6.0.2;0.4;0.6 【点拨】由电路图可知，三个灯泡并联，电流表A₁测干路电流，电流表A₂测流过灯L₂与L₃的电流，电流表A₃测流过灯L₃的电流，由电流表A₃的示数可知，通过灯L₃的电流I₃=I_A3=0.6 A，因并联电路中干路电流等于各支路电流之和，所以，通过灯L₂的电流I₂=I_A2-I_A3=1 A-0.6 A=0.4 A，通过灯L₁的电流I₁=I_A1-I_A2=1.2 A-1 A=0.2 A。
解析
【分析】
要解决本题，需先明确电路连接方式为并联，再判断各电流表的测量对象，最后依据并联电路的电流规律计算各灯泡的电流。步骤如下：1. 分析电路图，确定L₁、L₂、L₃为并联关系；2. 明确电流表A₁测干路总电流，A₂测L₂和L₃的总电流，A₃测L₃的电流；3. 根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值计算各灯泡的电流。
【解析】
由电路图可知，L₁、L₂、L₃并联。电流表A₁测干路电流，即总电流I总=1.2A；电流表A₂测L₂和L₃的总电流，即I₂₃=1A；电流表A₃测L₃的电流，即I₃=0.6A。根据并联电路电流规律：
通过L₃的电流：I₃=I_A3=0.6A；
通过L₂的电流：I₂=I_A2 - I₃=1A - 0.6A=0.4A；
通过L₁的电流：I₁=I_A1 - I_A2=1.2A - 1A=0.2A。
【答案】
0.2；0.4；0.6
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路电流规律的应用，核心是正确分析电流表测量的支路，属于基础题型，需熟练掌握并联电路电流特点。
【难度系数】
0.6
要解决本题，需先明确电路连接方式为并联，再判断各电流表的测量对象，最后依据并联电路的电流规律计算各灯泡的电流。步骤如下：1. 分析电路图，确定L₁、L₂、L₃为并联关系；2. 明确电流表A₁测干路总电流，A₂测L₂和L₃的总电流，A₃测L₃的电流；3. 根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值计算各灯泡的电流。
【解析】
由电路图可知，L₁、L₂、L₃并联。电流表A₁测干路电流，即总电流I总=1.2A；电流表A₂测L₂和L₃的总电流，即I₂₃=1A；电流表A₃测L₃的电流，即I₃=0.6A。根据并联电路电流规律：
通过L₃的电流：I₃=I_A3=0.6A；
通过L₂的电流：I₂=I_A2 - I₃=1A - 0.6A=0.4A；
通过L₁的电流：I₁=I_A1 - I_A2=1.2A - 1A=0.2A。
【答案】
0.2；0.4；0.6
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路电流规律的应用，核心是正确分析电流表测量的支路，属于基础题型，需熟练掌握并联电路电流特点。
【难度系数】
0.6
7.某间多媒体教室安装有20盏“220 V 0.18 A”规格相同的护眼灯，全部同时正常工作时，通过门边总控开关的电流是（
A.0.18 A
B.1.8 A
C.3.6 A
D.0.36 A
C
）A.0.18 A
B.1.8 A
C.3.6 A
D.0.36 A
答案
7.C 【点拨】教室里的灯是并联的，灯正常工作时的电流相等都为0.18 A，由并联电路的电流规律可得，通过门边的总控开关的电流I=20×0.18 A=3.6 A。故选C。
解析
【分析】首先，教室中的护眼灯属于家庭电路用电器，它们采用并联连接（并联电路中各用电器工作互不影响，且能在额定电压下正常工作）。并联电路的核心电流规律是：干路电流等于各支路电流之和。总控开关在干路上，因此通过总控开关的电流等于所有护眼灯正常工作时的电流总和，只需用灯的数量乘以单盏灯正常工作的电流即可。
【解析】解：教室中护眼灯为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和。已知每盏灯正常工作的电流为0.18A，共20盏灯，因此通过总控开关的电流：
$ I = 20 × 0.18\ \mathrm{A} = 3.6\ \mathrm{A} $
【答案】C
【知识点】并联电路的电流规律、家庭电路的连接
【点评】本题结合生活实际场景，考查并联电路电流规律的基础应用，难度较低，需要学生掌握家庭电路用电器的连接特点及并联电路电流的计算方法。
【难度系数】0.3
【解析】解：教室中护眼灯为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和。已知每盏灯正常工作的电流为0.18A，共20盏灯，因此通过总控开关的电流：
$ I = 20 × 0.18\ \mathrm{A} = 3.6\ \mathrm{A} $
【答案】C
【知识点】并联电路的电流规律、家庭电路的连接
【点评】本题结合生活实际场景，考查并联电路电流规律的基础应用，难度较低，需要学生掌握家庭电路用电器的连接特点及并联电路电流的计算方法。
【难度系数】0.3

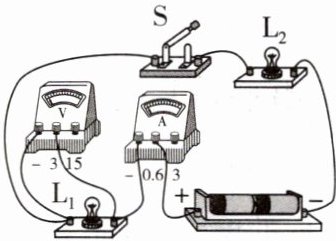

8.[滁州期中]如图所示，电源电压保持3 V不变，闭合开关S后，电压表的示数为1.4 V，电流表的示数为0.26 A，下列说法正确的是（
A.小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联
B.通过小灯泡$\mathrm{L}_2$的电流为0.52 A
C.小灯泡$\mathrm{L}_1$两端的电压为3 V
D.小灯泡$\mathrm{L}_2$两端的电压为1.6 V
D
）A.小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联
B.通过小灯泡$\mathrm{L}_2$的电流为0.52 A
C.小灯泡$\mathrm{L}_1$两端的电压为3 V
D.小灯泡$\mathrm{L}_2$两端的电压为1.6 V
答案
8.D
解析
【分析】首先根据电流路径判断电路连接方式，确定是串联电路；再明确电压表测量的是哪个用电器的电压，结合串联电路的电流、电压规律分析各选项：串联电路电流处处相等，总电压等于各部分电压之和，据此逐一判断选项正误。
【解析】由实物图可知，电流从电源正极出发，依次经过电流表、开关S、灯泡$\mathrm{L}_2$、灯泡$\mathrm{L}_1$，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，故A错误；串联电路中电流处处相等，电流表的示数为0.26 A，所以通过$\mathrm{L}_2$的电流也为0.26 A，故B错误；电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压，示数为1.4 V，即$\mathrm{L}_1$两端电压为1.4 V，故C错误；电源电压为3 V，根据串联电路总电压等于各部分电压之和，$\mathrm{L}_2$两端的电压$U_2=U - U_1=3\ \mathrm{V} -1.4\ \mathrm{V}=1.6\ \mathrm{V}$，故D正确。
【答案】D
【知识点】串联电路的电压规律、串联电路的电流规律、电压表的使用
【点评】本题考查串联电路的特点，核心是判断电路连接方式和电压表的测量对象，属于基础应用类题目，难度适中。
【难度系数】0.5
【解析】由实物图可知，电流从电源正极出发，依次经过电流表、开关S、灯泡$\mathrm{L}_2$、灯泡$\mathrm{L}_1$，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，故A错误；串联电路中电流处处相等，电流表的示数为0.26 A，所以通过$\mathrm{L}_2$的电流也为0.26 A，故B错误；电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压，示数为1.4 V，即$\mathrm{L}_1$两端电压为1.4 V，故C错误；电源电压为3 V，根据串联电路总电压等于各部分电压之和，$\mathrm{L}_2$两端的电压$U_2=U - U_1=3\ \mathrm{V} -1.4\ \mathrm{V}=1.6\ \mathrm{V}$，故D正确。
【答案】D
【知识点】串联电路的电压规律、串联电路的电流规律、电压表的使用
【点评】本题考查串联电路的特点，核心是判断电路连接方式和电压表的测量对象，属于基础应用类题目，难度适中。
【难度系数】0.5
