9.[平顶山期末] 在如图所示的电路中，当开关S闭合后，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数之比是$3:5$，则通过灯$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比为（
A.$2:3$
B.$3:2$
C.$5:3$
D.$3:5$
A
）A.$2:3$
B.$3:2$
C.$5:3$
D.$3:5$
答案
9.A 【点拨】由图可知，两灯并联，电流表A₂测量干路中的电流，电流表A₁测量通过灯L₂的电流；若电流表A₁、A₂的示数之比是3:5，即I₂:I总=3:5=3I:5I；根据并联电路中干路电流等于各支路电流之和，可得通过灯L₁、L₂的电流之比I₁:I₂=(I总-I₂):I₂=(5I-3I):3I=2:3。故选A。
解析
【分析】首先分析电路结构，确定$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系；接着判断电流表$\mathrm{A}_1$测量通过$\mathrm{L}_2$的电流，电流表$\mathrm{A}_2$测量干路的总电流；最后利用并联电路中干路电流等于各支路电流之和的规律，结合已知的电流表示数之比，计算出通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_2$测干路电流。已知电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数之比为$3:5$，即$I_2:I_{\mathrm{总}}=3:5$。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_{\mathrm{总}}=I_1+I_2$，因此通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2$。设$I_2=3k$，$I_{\mathrm{总}}=5k$，则$I_1=5k-3k=2k$，所以通过灯$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比$I_1:I_2=2k:3k=2:3$。
【答案】A
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流规律，核心是正确判断电流表的测量对象，属于电路基础题型，需掌握电路分析方法和电流规律的应用。
【难度系数】0.6
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_2$测干路电流。已知电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数之比为$3:5$，即$I_2:I_{\mathrm{总}}=3:5$。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_{\mathrm{总}}=I_1+I_2$，因此通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2$。设$I_2=3k$，$I_{\mathrm{总}}=5k$，则$I_1=5k-3k=2k$，所以通过灯$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比$I_1:I_2=2k:3k=2:3$。
【答案】A
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流规律，核心是正确判断电流表的测量对象，属于电路基础题型，需掌握电路分析方法和电流规律的应用。
【难度系数】0.6
10.[眉山中考] 在如图所示的电路中,电源电压恒为6 V。闭合开关S,电路正常工作,电压表的示数为3 V。一段时间后,电压表的示数由3 V变为6 V,电流表示数增大。若电路中仅有一处故障,且只发生在$R_1$、$R_2$上,则电路的故障是 (
A.$R_1$ 开路
B.$R_2$ 开路
C.$R_1$ 短路
D.$R_2$ 短路
(第 10 题)
(第 11 题)
C
)A.$R_1$ 开路
B.$R_2$ 开路
C.$R_1$ 短路
D.$R_2$ 短路
(第 10 题)
(第 11 题)
答案
10.C 【点拨】由图可知，闭合开关S，两定值电阻串联，电压表测量R₂两端的电压，电流表测量电路中的电流；已知工作一段时间后，电压表的示数由3 V变为6 V，则电压表测量的是电源电压，此时的故障可能为R₂开路或R₁短路；因电流表示数增大，说明电路是通路，则电路的故障是R₁短路，故ABD错误，C正确。故选C。
解析
【分析】首先明确电路结构：闭合开关S后，$R_1$与$R_2$串联，电压表测量$R_2$两端的电压，电流表测量电路中的总电流。初始时电压表示数为3V，故障后电压表示数变为6V（等于电源电压），且电流表示数增大。需结合串联电路故障（开路/短路）的特点，先根据“电流增大”判断电路为通路，排除开路故障，再结合电压变化确定具体故障。
【解析】1. 确定电路连接：$R_1$、$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流，电源电压$U=6V$。
2. 分析故障现象：故障后电压表示数为6V（等于电源电压），电流表示数增大，说明电路为通路（若开路则电流为0，不符合“电流增大”），故故障为短路。
3. 逐一验证选项：
A. $R_1$开路：电路断路，电流为0，电流表不会增大，排除。
B. $R_2$开路：电路断路，电流为0，电流表不会增大，排除。
C. $R_1$短路：此时电路仅$R_2$接入，总电阻变小，电流$I=\frac{U}{R_2}$，比原来$I=\frac{U}{R_1+R_2}$大，电流表示数增大；电压表测电源电压，示数为6V，符合条件，正确。
D. $R_2$短路：电压表测短路的$R_2$，示数为0，不符合“电压表示数6V”，排除。
【答案】C
【知识点】串联电路故障分析、欧姆定律、电表的使用
【点评】本题是串联电路故障分析的典型题，核心是通过“电流增大”判断电路为通路（排除开路），再结合电压等于电源电压的条件，确定短路故障的位置，需熟练掌握开路、短路对电路的影响。
【难度系数】0.5
【解析】1. 确定电路连接：$R_1$、$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流，电源电压$U=6V$。
2. 分析故障现象：故障后电压表示数为6V（等于电源电压），电流表示数增大，说明电路为通路（若开路则电流为0，不符合“电流增大”），故故障为短路。
3. 逐一验证选项：
A. $R_1$开路：电路断路，电流为0，电流表不会增大，排除。
B. $R_2$开路：电路断路，电流为0，电流表不会增大，排除。
C. $R_1$短路：此时电路仅$R_2$接入，总电阻变小，电流$I=\frac{U}{R_2}$，比原来$I=\frac{U}{R_1+R_2}$大，电流表示数增大；电压表测电源电压，示数为6V，符合条件，正确。
D. $R_2$短路：电压表测短路的$R_2$，示数为0，不符合“电压表示数6V”，排除。
【答案】C
【知识点】串联电路故障分析、欧姆定律、电表的使用
【点评】本题是串联电路故障分析的典型题，核心是通过“电流增大”判断电路为通路（排除开路），再结合电压等于电源电压的条件，确定短路故障的位置，需熟练掌握开路、短路对电路的影响。
【难度系数】0.5
11. ★★（科学推理）[沈阳期中，多选]在如图所示的电路中，开关S闭合时，规格相同的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了0.3、0.6和1.2三个数字，则下列说法中正确的是（
A.$\mathrm{L}_1$和$\mathrm{L}_2$并联，甲、乙、丙示数可能分别为0.3 V、1.2 A、0.6 A
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联，电源电压为1.2 V，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为0.3 A、0.6 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联，甲、乙、丙示数可能分别为0.6 A、0.3 V、1.2 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$串联，甲、乙、丙示数可能分别为0.3 A、0.6 V、1.2 V
AD
）A.$\mathrm{L}_1$和$\mathrm{L}_2$并联，甲、乙、丙示数可能分别为0.3 V、1.2 A、0.6 A
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联，电源电压为1.2 V，通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为0.3 A、0.6 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联，甲、乙、丙示数可能分别为0.6 A、0.3 V、1.2 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$串联，甲、乙、丙示数可能分别为0.3 A、0.6 V、1.2 V
答案
11.AD 【点拨】开关S闭合，规格相同的灯泡L₁、L₂均能发光时，它们的连接方式要么是串联、要么是并联。L₁和L₂并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分为两路，一路经灯泡L₁回到电源的负极，一路经灯泡L₂、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L₂支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，因两灯的规格相同，则通过两灯的电流相等，干路电流是L₂支路电流的两倍；由题中数据可知，乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；或乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，即电源电压为1.2 V，通过L₁、L₂的电流均为0.3 A，故A正确，B错误。两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L₂、灯泡L₁回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L₂两端的电压，丙为电压表测电源的电压；因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，则电源的电压是L₂两端电压的2倍，即丙的示数是乙示数的2倍，由题中数据可知，丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；或丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L₁、L₂两端的电压均为0.3 V，故C错误，D正确。故选AD。
解析
【分析】
要解决此题，需分两种情况分析：L₁和L₂并联、L₁和L₂串联，先判断甲、乙、丙分别是电流表还是电压表，再结合串并联电路的电流、电压规律，结合给出的三个数字（0.3、0.6、1.2）验证各选项是否正确。
1. 并联情况：电流有两条路径，乙在干路（电流表），丙在L₂支路（电流表），甲并联在电源两端（电压表）；并联电路中干路电流等于各支路电流之和，规格相同的灯泡支路电流相等，故干路电流是支路电流的2倍，电源电压等于支路电压。
2. 串联情况：电流只有一条路径，甲在电路中（电流表），乙并联在L₂两端（电压表），丙并联在电源两端（电压表）；串联电路中各处电流相等，规格相同的灯泡两端电压相等，故电源电压是每个灯泡两端电压的2倍。
【解析】
情况1：L₁和L₂并联
电流路径：电源正极→乙→分为两路，一路经L₁回到负极，另一路经L₂、丙回到负极。因此：
甲为电压表，测电源电压；
乙为电流表，测干路电流；
丙为电流表，测L₂支路电流。
根据并联电路规律：干路电流=支路电流之和，且两灯规格相同，故通过L₁、L₂的电流相等，即干路电流=2×支路电流。
结合数据：
选项A：甲（电压）=0.3V，乙（干路电流）=1.2A，丙（L₂电流）=0.6A，1.2A=2×0.6A，符合规律，A正确；
选项B：通过L₁、L₂的电流分别为0.3A、0.6A，不相等，不符合“规格相同的灯泡并联时支路电流相等”，B错误。
情况2：L₁和L₂串联
电流路径：电源正极→甲→L₂→L₁→负极。因此：
甲为电流表，测串联电路的电流；
乙为电压表，测L₂两端电压；
丙为电压表，测电源电压。
根据串联电路规律：电流处处相等，且两灯规格相同，故L₁、L₂两端电压相等，电源电压=2×单个灯泡电压。
结合数据：
选项C：乙（L₂电压）=0.3V，丙（电源电压）=1.2V，1.2V≠2×0.3V，不符合规律，C错误；
选项D：甲（电流）=0.3A，乙（L₂电压）=0.6V，丙（电源电压）=1.2V，1.2V=2×0.6V，符合规律，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
串并联电流规律、串并联电压规律、电表的使用
【点评】
本题需分串并联两种电路状态分析，先判断电表类型，再结合串并联电路的电流、电压特点验证数据，考查了电路分析和规律应用能力，是电学中等难度的典型题。
【难度系数】
0.5
要解决此题，需分两种情况分析：L₁和L₂并联、L₁和L₂串联，先判断甲、乙、丙分别是电流表还是电压表，再结合串并联电路的电流、电压规律，结合给出的三个数字（0.3、0.6、1.2）验证各选项是否正确。
1. 并联情况：电流有两条路径，乙在干路（电流表），丙在L₂支路（电流表），甲并联在电源两端（电压表）；并联电路中干路电流等于各支路电流之和，规格相同的灯泡支路电流相等，故干路电流是支路电流的2倍，电源电压等于支路电压。
2. 串联情况：电流只有一条路径，甲在电路中（电流表），乙并联在L₂两端（电压表），丙并联在电源两端（电压表）；串联电路中各处电流相等，规格相同的灯泡两端电压相等，故电源电压是每个灯泡两端电压的2倍。
【解析】
情况1：L₁和L₂并联
电流路径：电源正极→乙→分为两路，一路经L₁回到负极，另一路经L₂、丙回到负极。因此：
甲为电压表，测电源电压；
乙为电流表，测干路电流；
丙为电流表，测L₂支路电流。
根据并联电路规律：干路电流=支路电流之和，且两灯规格相同，故通过L₁、L₂的电流相等，即干路电流=2×支路电流。
结合数据：
选项A：甲（电压）=0.3V，乙（干路电流）=1.2A，丙（L₂电流）=0.6A，1.2A=2×0.6A，符合规律，A正确；
选项B：通过L₁、L₂的电流分别为0.3A、0.6A，不相等，不符合“规格相同的灯泡并联时支路电流相等”，B错误。
情况2：L₁和L₂串联
电流路径：电源正极→甲→L₂→L₁→负极。因此：
甲为电流表，测串联电路的电流；
乙为电压表，测L₂两端电压；
丙为电压表，测电源电压。
根据串联电路规律：电流处处相等，且两灯规格相同，故L₁、L₂两端电压相等，电源电压=2×单个灯泡电压。
结合数据：
选项C：乙（L₂电压）=0.3V，丙（电源电压）=1.2V，1.2V≠2×0.3V，不符合规律，C错误；
选项D：甲（电流）=0.3A，乙（L₂电压）=0.6V，丙（电源电压）=1.2V，1.2V=2×0.6V，符合规律，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
串并联电流规律、串并联电压规律、电表的使用
【点评】
本题需分串并联两种电路状态分析，先判断电表类型，再结合串并联电路的电流、电压特点验证数据，考查了电路分析和规律应用能力，是电学中等难度的典型题。
【难度系数】
0.5

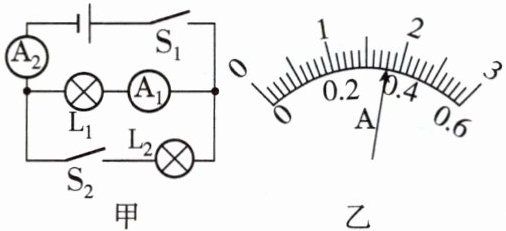

12. 在如图甲所示的电路中，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，小灯泡$\mathrm{L}_1$正常发光，电流表$\mathrm{A}_1$与$\mathrm{A}_2$指针指示的位置均如图乙所示，电流表$\mathrm{A}_2$所使用的量程是
0~3 A
，通过$\mathrm{L}_1$的电流为0.36
$\mathrm{A}$，通过$\mathrm{L}_2$的电流为1.44
$\mathrm{A}$；仅断开$\mathrm{S}_2$时，灯$\mathrm{L}_1$能
（选填“能”或“不能”）正常发光。答案
12.0~3 A;0.36;1.44;能 【点拨】如图甲所示电路中，闭合开关S₁、S₂，L₁和L₂并联，L₁正常发光，电流表A₂测干路电流，电流表A₁测通过小灯泡L₁的电流，电流表A₁与A₂指针指示的位置均如图乙所示，则电流表A₂所使用的量程是0~3 A，示数为1.8 A，通过L₁的电流为0.36 A，通过L₂的电流为1.8 A-0.36 A=1.44 A；在并联电路中，各支路用电器互不影响，仅断开S₂时，灯L₁能正常发光。
解析
【分析】
先分析电路连接：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，明确电流表测量对象：$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测干路电流。根据并联电路“干路电流大于支路电流”的规律，结合两表指针位置相同，判断量程差异，再读取示数计算电流；最后分析断开$\mathrm{S}_2$时电路变化，判断$\mathrm{L}_1$的工作状态。
【解析】
1. 电路与电流表测量对象：闭合$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$的电流，$\mathrm{A}_2$测干路电流，因此干路电流（$\mathrm{A}_2$示数）大于支路电流（$\mathrm{A}_1$示数）。
2. 电流表量程判断：两表指针位置相同，说明量程不同。电流表$0∼3\mathrm{A}$量程的读数是$0∼0.6\mathrm{A}$量程的5倍，故$\mathrm{A}_2$用$0∼3\mathrm{A}$量程，$\mathrm{A}_1$用$0∼0.6\mathrm{A}$量程。
3. 电流读数：$\mathrm{A}_2$量程$0∼3\mathrm{A}$，分度值$0.1\mathrm{A}$，示数为$1.8\mathrm{A}$；$\mathrm{A}_1$量程$0∼0.6\mathrm{A}$，分度值$0.02\mathrm{A}$，示数为$0.36\mathrm{A}$，即$\mathrm{L}_1$的电流$I_1=0.36\mathrm{A}$。
4. $\mathrm{L}_2$的电流：根据并联电路电流规律，$I_2=I - I_1=1.8\mathrm{A}-0.36\mathrm{A}=1.44\mathrm{A}$。
5. 断开$\mathrm{S}_2$的情况：并联电路各支路独立工作，仅断开$\mathrm{S}_2$时，$\mathrm{L}_1$支路仍正常接通，两端电压不变，故$\mathrm{L}_1$能正常发光。
【答案】
0~3 A；0.36；1.44；能
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，核心是明确电流表测量对象，利用干路与支路电流关系判断量程，需掌握并联电路“各支路独立工作”的特点，难度适中。
【难度系数】
0.5
先分析电路连接：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，明确电流表测量对象：$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测干路电流。根据并联电路“干路电流大于支路电流”的规律，结合两表指针位置相同，判断量程差异，再读取示数计算电流；最后分析断开$\mathrm{S}_2$时电路变化，判断$\mathrm{L}_1$的工作状态。
【解析】
1. 电路与电流表测量对象：闭合$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$的电流，$\mathrm{A}_2$测干路电流，因此干路电流（$\mathrm{A}_2$示数）大于支路电流（$\mathrm{A}_1$示数）。
2. 电流表量程判断：两表指针位置相同，说明量程不同。电流表$0∼3\mathrm{A}$量程的读数是$0∼0.6\mathrm{A}$量程的5倍，故$\mathrm{A}_2$用$0∼3\mathrm{A}$量程，$\mathrm{A}_1$用$0∼0.6\mathrm{A}$量程。
3. 电流读数：$\mathrm{A}_2$量程$0∼3\mathrm{A}$，分度值$0.1\mathrm{A}$，示数为$1.8\mathrm{A}$；$\mathrm{A}_1$量程$0∼0.6\mathrm{A}$，分度值$0.02\mathrm{A}$，示数为$0.36\mathrm{A}$，即$\mathrm{L}_1$的电流$I_1=0.36\mathrm{A}$。
4. $\mathrm{L}_2$的电流：根据并联电路电流规律，$I_2=I - I_1=1.8\mathrm{A}-0.36\mathrm{A}=1.44\mathrm{A}$。
5. 断开$\mathrm{S}_2$的情况：并联电路各支路独立工作，仅断开$\mathrm{S}_2$时，$\mathrm{L}_1$支路仍正常接通，两端电压不变，故$\mathrm{L}_1$能正常发光。
【答案】
0~3 A；0.36；1.44；能
【知识点】
并联电路电流规律；电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，核心是明确电流表测量对象，利用干路与支路电流关系判断量程，需掌握并联电路“各支路独立工作”的特点，难度适中。
【难度系数】
0.5

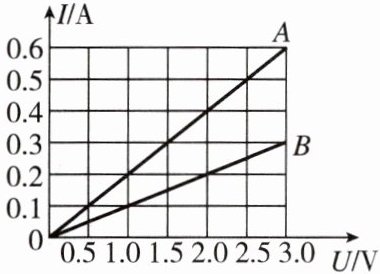

13.[厦门期中]如图所示的是电路元件A、B的I-U图像。由图可知,将元件A、B串联后接入电路,当通过A的电流为0.2 A时,B两端的电压是
2.0
V,将元件A、B并联后接入同一电路,通过干路的电流是0.9
A。答案
13.2.0;0.9 【点拨】因串联电路中各处的电流相等，所以两元件串联时，通过A的电流为0.2 A时，通过B的电流也为0.2 A，由图像可知，此时A、B两端的电压分别为U_A=1.0 V，U_B=2.0 V，因串联电路中总电压等于各分电压之和，所以，A和B两端的总电压U_AB=U_A+U_B=1.0 V+2.0 V=3.0 V；因并联电路中各支路两端的电压相等，所以将元件A、B并联后接入同一电路时，它们两端的电压相等，都等于电源电压为3.0 V，由图像可知，此时通过A的电流I_A=0.6 A，通过B的电流I_B=0.3 A，干路电流I=I_A+I_B=0.6 A+0.3 A=0.9 A。
解析
【分析】
这道题需结合串并联电路的电流、电压规律，利用I-U图像读取对应电压或电流值。首先，串联电路电流处处相等，当通过A的电流为0.2A时，通过B的电流也为0.2A，据此在图像中找到B对应的电压；其次，并联电路各支路电压相等，干路电流等于各支路电流之和，需从图像中确定并联时的电压，再读取A、B对应的电流并求和得到干路电流。
【解析】
1. 串联分析：串联电路中各处电流相等，因此当通过A的电流为0.2A时，通过B的电流也为0.2A。观察I-U图像，纵坐标为电流I，横坐标为电压U，找到I=0.2A时，元件B对应的横坐标（电压）为2.0V，即B两端的电压是2.0V。
2. 并联分析：并联电路中各支路两端电压相等，干路电流等于各支路电流之和。观察图像，当元件两端电压为3.0V时，通过A的电流为0.6A，通过B的电流为0.3A，因此干路电流I=I_A + I_B = 0.6A + 0.3A = 0.9A。
【答案】
2.0；0.9
【知识点】
I-U图像应用；串联电路电流规律；并联电路电流规律
【点评】
本题考查串并联电路特点与I-U图像的结合应用，关键是能准确从图像中读取对应电压、电流值，需掌握串并联电路的基本规律，属于基础应用类题目。
【难度系数】
0.5
这道题需结合串并联电路的电流、电压规律，利用I-U图像读取对应电压或电流值。首先，串联电路电流处处相等，当通过A的电流为0.2A时，通过B的电流也为0.2A，据此在图像中找到B对应的电压；其次，并联电路各支路电压相等，干路电流等于各支路电流之和，需从图像中确定并联时的电压，再读取A、B对应的电流并求和得到干路电流。
【解析】
1. 串联分析：串联电路中各处电流相等，因此当通过A的电流为0.2A时，通过B的电流也为0.2A。观察I-U图像，纵坐标为电流I，横坐标为电压U，找到I=0.2A时，元件B对应的横坐标（电压）为2.0V，即B两端的电压是2.0V。
2. 并联分析：并联电路中各支路两端电压相等，干路电流等于各支路电流之和。观察图像，当元件两端电压为3.0V时，通过A的电流为0.6A，通过B的电流为0.3A，因此干路电流I=I_A + I_B = 0.6A + 0.3A = 0.9A。
【答案】
2.0；0.9
【知识点】
I-U图像应用；串联电路电流规律；并联电路电流规律
【点评】
本题考查串并联电路特点与I-U图像的结合应用，关键是能准确从图像中读取对应电压、电流值，需掌握串并联电路的基本规律，属于基础应用类题目。
【难度系数】
0.5

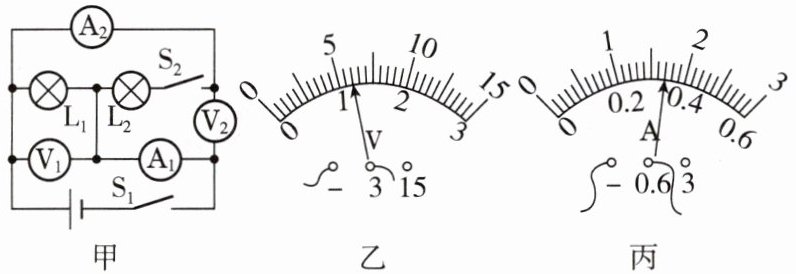

14.[南京期中]如图甲所示的电路电源电压恒定，仅闭合开关$\mathrm{S}_1$，此时电压表$\mathrm{V}_1$示数如图乙所示，电流表$\mathrm{A}_1$的示数如图丙所示；再闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数变化了0.2 A，此时通过$\mathrm{L}_1$的电流为
0.34
A，通过$\mathrm{L}_2$的电流为0.2
A，电压表$\mathrm{V}_2$的示数不变
(选填“变大”“变小”或“不变”)。答案
14.0.34;0.2;不变 【点拨】仅闭合开关S₁，此时只有灯泡L₁接入电路，电压表测量电源电压；电压表V₁示数如图乙所示为1.2 V，电流表A₁的示数如图丙所示为0.34 A；再闭合S₂，此时两个灯泡并联，电流表A₁的示数变化了0.2 A，则干路中的电流为0.34 A+0.2 A=0.54 A，此时通过L₁的电流不变，仍为0.34 A，通过L₂的电流为0.2 A，电压表V₂测电源电压，示数不变。
解析
【分析】
首先分析仅闭合$\mathrm{S}_1$时的电路：此时只有$\mathrm{L}_1$接入电路，电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，电压表$\mathrm{V}_1$测电源电压。接着读取电表：电压表乙图选用0~3V量程，分度值0.1V，示数为1.2V；电流表丙图选用0~0.6A量程，分度值0.02A，示数为0.34A，即此时$\mathrm{L}_1$的电流为0.34A。再分析闭合$\mathrm{S}_2$后的电路：此时$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，并联电路中各支路独立工作，所以$\mathrm{L}_1$的电流不变；电流表$\mathrm{A}_1$的示数变化量就是$\mathrm{L}_2$的电流；电压表$\mathrm{V}_2$测电源电压，电源电压恒定，所以示数不变。
【解析】
1. 仅闭合开关$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路：
电压表$\mathrm{V}_1$测电源电压，由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为$1.2\ \mathrm{V}$；
电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流，由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为$0.34\ \mathrm{A}$，即此时通过$\mathrm{L}_1$的电流为$0.34\ \mathrm{A}$。
2. 再闭合$\mathrm{S}_2$后，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
并联电路中各支路独立工作、互不影响，所以通过$\mathrm{L}_1$的电流不变，仍为$0.34\ \mathrm{A}$；
电流表$\mathrm{A}_1$测干路电流，其示数变化量等于通过$\mathrm{L}_2$的电流，即通过$\mathrm{L}_2$的电流为$0.2\ \mathrm{A}$；
电压表$\mathrm{V}_2$测电源电压，电源电压恒定，所以$\mathrm{V}_2$的示数不变。
【答案】
0.34；0.2；不变
【知识点】
并联电路电流规律；电流表读数；电压表读数
【点评】
本题考查并联电路的特点、电流表与电压表的读数，解题关键是正确分析开关闭合前后的电路结构，明确电表测量对象，结合并联电路规律分析。
【难度系数】
0.6
首先分析仅闭合$\mathrm{S}_1$时的电路：此时只有$\mathrm{L}_1$接入电路，电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，电压表$\mathrm{V}_1$测电源电压。接着读取电表：电压表乙图选用0~3V量程，分度值0.1V，示数为1.2V；电流表丙图选用0~0.6A量程，分度值0.02A，示数为0.34A，即此时$\mathrm{L}_1$的电流为0.34A。再分析闭合$\mathrm{S}_2$后的电路：此时$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，并联电路中各支路独立工作，所以$\mathrm{L}_1$的电流不变；电流表$\mathrm{A}_1$的示数变化量就是$\mathrm{L}_2$的电流；电压表$\mathrm{V}_2$测电源电压，电源电压恒定，所以示数不变。
【解析】
1. 仅闭合开关$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路：
电压表$\mathrm{V}_1$测电源电压，由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为$1.2\ \mathrm{V}$；
电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流，由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为$0.34\ \mathrm{A}$，即此时通过$\mathrm{L}_1$的电流为$0.34\ \mathrm{A}$。
2. 再闭合$\mathrm{S}_2$后，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
并联电路中各支路独立工作、互不影响，所以通过$\mathrm{L}_1$的电流不变，仍为$0.34\ \mathrm{A}$；
电流表$\mathrm{A}_1$测干路电流，其示数变化量等于通过$\mathrm{L}_2$的电流，即通过$\mathrm{L}_2$的电流为$0.2\ \mathrm{A}$；
电压表$\mathrm{V}_2$测电源电压，电源电压恒定，所以$\mathrm{V}_2$的示数不变。
【答案】
0.34；0.2；不变
【知识点】
并联电路电流规律；电流表读数；电压表读数
【点评】
本题考查并联电路的特点、电流表与电压表的读数，解题关键是正确分析开关闭合前后的电路结构，明确电表测量对象，结合并联电路规律分析。
【难度系数】
0.6
15. （分类讨论）如图所示，某电子线路板上有一个由三只灯$\mathrm{L}_1$、$\mathrm{L}_2$和$\mathrm{L}_3$构成的局部电路。已知通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别为4 mA和10 mA，则通过$\mathrm{L}_3$的电流可能是（
A.4 mA
B.8 mA
C.10 mA
D.14 mA
D
）A.4 mA
B.8 mA
C.10 mA
D.14 mA
答案
15.D 【点拨】由题图可知，L₁、L₂、L₃的连接方式有以下几种可能：①L₁和L₂并联后，再和L₃串联，此时通过L₃的电流I₃=4 mA+10 mA=14 mA；②L₁和L₃并联后，再和L₂串联，此时通过L₃的电流I₃'=10 mA-4 mA=6 mA；③L₂和L₃并联后，再和L₁串联，此时通过L₁的电流应该大于通过L₂的电流，而题中通过L₂的电流10 mA大于通过L₁的电流4 mA，故这种情况是不存在的。故通过L₃的电流可能是6 mA或14 mA。
解析
【分析】
要解决本题，需根据电路图中节点O的连接结构，对三只灯的连接方式进行分类讨论，结合串并联电路的电流规律（并联电路干路电流等于各支路电流之和，串联电路电流处处相等），判断每种情况的合理性，进而确定通过$\mathrm{L}_3$的电流可能值。
【解析】
根据节点O的支路连接，分三种情况讨论：
1. 若$\mathrm{L}_1$和$\mathrm{L}_2$并联后，再与$\mathrm{L}_3$串联，$\mathrm{L}_3$在干路，其电流为两支路电流之和：$I_3 = I_1 + I_2 = 4\ \mathrm{mA} + 10\ \mathrm{mA} = 14\ \mathrm{mA}$；
2. 若$\mathrm{L}_1$和$\mathrm{L}_3$并联后，再与$\mathrm{L}_2$串联，$\mathrm{L}_2$在干路，其电流等于两支路电流之和，因此$I_3 = I_2 - I_1 = 10\ \mathrm{mA} - 4\ \mathrm{mA} = 6\ \mathrm{mA}$；
3. 若$\mathrm{L}_2$和$\mathrm{L}_3$并联后，再与$\mathrm{L}_1$串联，需满足干路电流$I_1 = I_2 + I_3$，但题目中$I_1=4\ \mathrm{mA} ＜ I_2=10\ \mathrm{mA}$，该情况不可能，排除。
综上，通过$\mathrm{L}_3$的电流可能是6 mA或14 mA，结合选项，只有14 mA符合，故选D。
【答案】
D
【知识点】
并联电路电流规律，串联电路电流规律，分类讨论思想
【点评】
本题结合电路图考查串并联电路的电流规律，要求学生通过分类讨论分析电流流向，排除不合理情况，重点考查对电流规律的理解和逻辑分析能力，是典型的电路电流分析题。
【难度系数】
0.5
要解决本题，需根据电路图中节点O的连接结构，对三只灯的连接方式进行分类讨论，结合串并联电路的电流规律（并联电路干路电流等于各支路电流之和，串联电路电流处处相等），判断每种情况的合理性，进而确定通过$\mathrm{L}_3$的电流可能值。
【解析】
根据节点O的支路连接，分三种情况讨论：
1. 若$\mathrm{L}_1$和$\mathrm{L}_2$并联后，再与$\mathrm{L}_3$串联，$\mathrm{L}_3$在干路，其电流为两支路电流之和：$I_3 = I_1 + I_2 = 4\ \mathrm{mA} + 10\ \mathrm{mA} = 14\ \mathrm{mA}$；
2. 若$\mathrm{L}_1$和$\mathrm{L}_3$并联后，再与$\mathrm{L}_2$串联，$\mathrm{L}_2$在干路，其电流等于两支路电流之和，因此$I_3 = I_2 - I_1 = 10\ \mathrm{mA} - 4\ \mathrm{mA} = 6\ \mathrm{mA}$；
3. 若$\mathrm{L}_2$和$\mathrm{L}_3$并联后，再与$\mathrm{L}_1$串联，需满足干路电流$I_1 = I_2 + I_3$，但题目中$I_1=4\ \mathrm{mA} ＜ I_2=10\ \mathrm{mA}$，该情况不可能，排除。
综上，通过$\mathrm{L}_3$的电流可能是6 mA或14 mA，结合选项，只有14 mA符合，故选D。
【答案】
D
【知识点】
并联电路电流规律，串联电路电流规律，分类讨论思想
【点评】
本题结合电路图考查串并联电路的电流规律，要求学生通过分类讨论分析电流流向，排除不合理情况，重点考查对电流规律的理解和逻辑分析能力，是典型的电路电流分析题。
【难度系数】
0.5
