7.下列关于电流和电压的估测正确的是 （
A.家用空调正常工作时的电流约为5 A
B.看电视时，电视机中的电流为10 A
C.我国家庭电路的电压为110 V
D.一节普通干电池的电压为2 V
A
）A.家用空调正常工作时的电流约为5 A
B.看电视时，电视机中的电流为10 A
C.我国家庭电路的电压为110 V
D.一节普通干电池的电压为2 V
答案
7.A
解析
【分析】本题考查对常见用电器电流、电压的估测，需结合生活常识和相关公式（如$I=\frac{P}{U}$），逐一分析每个选项的合理性，排除错误选项后确定正确答案。
【解析】逐个分析选项：
A. 家用空调的功率约为1000W~1500W，家庭电路电压为220V，根据公式$I=\frac{P}{U}$，计算得电流约为$\frac{1000W}{220V}\approx4.5A$，接近5A，该选项正确；
B. 电视机的功率约为100W，电流约为$\frac{100W}{220V}\approx0.45A$，远小于10A，该选项错误；
C. 我国家庭电路的标准电压为220V，不是110V，该选项错误；
D. 一节普通干电池的电压为1.5V，不是2V，该选项错误。
综上，正确答案为A。
【答案】A
【知识点】电流估测、电压估测
【点评】本题属于初中物理基础题，考查生活中常见的电流、电压数值的识记与简单计算，难度较低，需牢记常见用电器的参数和电路电压值。
【难度系数】0.7
【解析】逐个分析选项：
A. 家用空调的功率约为1000W~1500W，家庭电路电压为220V，根据公式$I=\frac{P}{U}$，计算得电流约为$\frac{1000W}{220V}\approx4.5A$，接近5A，该选项正确；
B. 电视机的功率约为100W，电流约为$\frac{100W}{220V}\approx0.45A$，远小于10A，该选项错误；
C. 我国家庭电路的标准电压为220V，不是110V，该选项错误；
D. 一节普通干电池的电压为1.5V，不是2V，该选项错误。
综上，正确答案为A。
【答案】A
【知识点】电流估测、电压估测
【点评】本题属于初中物理基础题，考查生活中常见的电流、电压数值的识记与简单计算，难度较低，需牢记常见用电器的参数和电路电压值。
【难度系数】0.7
8.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（
A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了
A
）A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了
答案
8.A
解析
【分析】
要解决这道题，需结合电压表的使用规则、自制电池的正负极判断以及导体的概念分析：首先，电压表的使用规则是电流从正接线柱流入、负接线柱流出时，指针正向偏转；其次，金属活动性中，锌比铜活泼，盐水电池里活动性弱的金属为正极；另外盐水是电解质溶液，属于导体。观察题图，电压表指针正向偏转，说明接线正确，电压表正接线柱（接“3”）连铜片，负接线柱（接“-”）连锌片，据此判断选项。
【解析】
1. 电压表使用：题图中电压表指针正向偏转，说明电流从正接线柱流入、负接线柱流出，即电压表“3”接线柱（正接线柱）接的是电池正极，“-”接线柱（负接线柱）接的是电池负极，因此铜片是电池正极，锌片是负极，A正确，B、D错误；
2. 盐水的导电性：盐水是电解质溶液，能够导电，C错误。
【答案】
A
【知识点】
电压表使用、电池正负极判断、导体
【点评】
本题结合自制盐水电池考查基础电学知识，需掌握电压表的使用规则和电池正负极的判断方法，属于基础题，难度适中。
【难度系数】
0.6
要解决这道题，需结合电压表的使用规则、自制电池的正负极判断以及导体的概念分析：首先，电压表的使用规则是电流从正接线柱流入、负接线柱流出时，指针正向偏转；其次，金属活动性中，锌比铜活泼，盐水电池里活动性弱的金属为正极；另外盐水是电解质溶液，属于导体。观察题图，电压表指针正向偏转，说明接线正确，电压表正接线柱（接“3”）连铜片，负接线柱（接“-”）连锌片，据此判断选项。
【解析】
1. 电压表使用：题图中电压表指针正向偏转，说明电流从正接线柱流入、负接线柱流出，即电压表“3”接线柱（正接线柱）接的是电池正极，“-”接线柱（负接线柱）接的是电池负极，因此铜片是电池正极，锌片是负极，A正确，B、D错误；
2. 盐水的导电性：盐水是电解质溶液，能够导电，C错误。
【答案】
A
【知识点】
电压表使用、电池正负极判断、导体
【点评】
本题结合自制盐水电池考查基础电学知识，需掌握电压表的使用规则和电池正负极的判断方法，属于基础题，难度适中。
【难度系数】
0.6

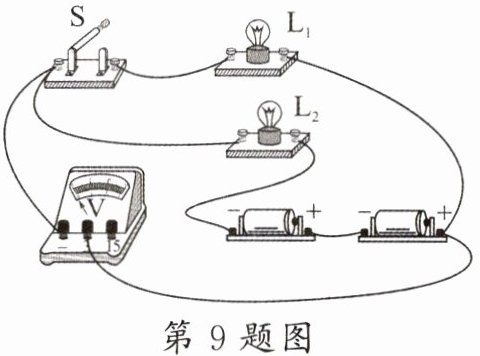

9.(菏泽期中)如图所示的电路中,将开关S闭合,灯$\mathrm{L}_1$和$\mathrm{L}_2$均发光,下列说法中正确的是(
A.灯$\mathrm{L}_1$和$\mathrm{L}_2$是并联的
B.电压表测的是电源两端的电压
C.若灯$\mathrm{L}_1$发生断路,灯$\mathrm{L}_2$将熄灭
D.若开关S断开,电压表示数为零
C
)A.灯$\mathrm{L}_1$和$\mathrm{L}_2$是并联的
B.电压表测的是电源两端的电压
C.若灯$\mathrm{L}_1$发生断路,灯$\mathrm{L}_2$将熄灭
D.若开关S断开,电压表示数为零
答案
9.C
解析
【分析】
要解决本题，需先理清电流路径判断电路连接方式，再确定电压表的测量对象，最后分析电路故障的影响：首先看电流从电源正极出发的路径，判断$\mathrm{L}_1$和$\mathrm{L}_2$是串联还是并联；再看电压表并联在哪个用电器两端，确定其测量的电压；接着根据串联电路的特点分析断路故障的影响；最后分析开关断开时电压表的连接情况，判断其示数。
【解析】
1. 电路连接方式判断：电流从电源正极出发，依次经过灯$\mathrm{L}_1$、开关$\mathrm{S}$、灯$\mathrm{L}_2$，回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$和$\mathrm{L}_2$是串联，故A选项错误。
2. 电压表测量对象判断：电压表并联在灯$\mathrm{L}_2$的两端，测量的是$\mathrm{L}_2$两端的电压，并非电源两端的电压，故B选项错误。
3. 断路故障分析：串联电路中各用电器相互影响，若灯$\mathrm{L}_1$发生断路，整个电路断开，无电流通过，灯$\mathrm{L}_2$将熄灭，故C选项正确。
4. 开关断开时的电压分析：开关$\mathrm{S}$断开后，电压表的负接线柱通过$\mathrm{L}_1$连接到电源正极，电压表的正接线柱通过$\mathrm{L}_2$连接到电源负极，电压表串联在电路中，测电源电压，示数不为零，故D选项错误。
【答案】
C
【知识点】
串联电路、电压表使用、电路故障分析
【点评】
本题结合实物电路考查串联电路的判断、电压表的测量对象及电路故障分析，需先明确电流路径确定电路连接方式，再逐一分析各选项，是电路部分的基础题型。
【难度系数】
0.5
要解决本题，需先理清电流路径判断电路连接方式，再确定电压表的测量对象，最后分析电路故障的影响：首先看电流从电源正极出发的路径，判断$\mathrm{L}_1$和$\mathrm{L}_2$是串联还是并联；再看电压表并联在哪个用电器两端，确定其测量的电压；接着根据串联电路的特点分析断路故障的影响；最后分析开关断开时电压表的连接情况，判断其示数。
【解析】
1. 电路连接方式判断：电流从电源正极出发，依次经过灯$\mathrm{L}_1$、开关$\mathrm{S}$、灯$\mathrm{L}_2$，回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$和$\mathrm{L}_2$是串联，故A选项错误。
2. 电压表测量对象判断：电压表并联在灯$\mathrm{L}_2$的两端，测量的是$\mathrm{L}_2$两端的电压，并非电源两端的电压，故B选项错误。
3. 断路故障分析：串联电路中各用电器相互影响，若灯$\mathrm{L}_1$发生断路，整个电路断开，无电流通过，灯$\mathrm{L}_2$将熄灭，故C选项正确。
4. 开关断开时的电压分析：开关$\mathrm{S}$断开后，电压表的负接线柱通过$\mathrm{L}_1$连接到电源正极，电压表的正接线柱通过$\mathrm{L}_2$连接到电源负极，电压表串联在电路中，测电源电压，示数不为零，故D选项错误。
【答案】
C
【知识点】
串联电路、电压表使用、电路故障分析
【点评】
本题结合实物电路考查串联电路的判断、电压表的测量对象及电路故障分析，需先明确电流路径确定电路连接方式，再逐一分析各选项，是电路部分的基础题型。
【难度系数】
0.5
10.如图所示电路，若将电流表与电压表位置互换，当开关S闭合后，造成的后果是（
A.电源短路，电流表会烧坏
B.小灯泡被短接，电流表有示数
C.电路断路，灯不亮，两电表不工作
D.灯不亮，电流表指针不转，电压表仍有示数
D
）A.电源短路，电流表会烧坏
B.小灯泡被短接，电流表有示数
C.电路断路，灯不亮，两电表不工作
D.灯不亮，电流表指针不转，电压表仍有示数
答案
10.D
解析
【分析】要解决此题，需先明确电流表和电压表的特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当电流表与电压表位置互换后，分析电路连接：此时电压表串联在电路中，电流表与小灯泡并联。由于电压表内阻极大，电路中电流会极小，据此判断各元件的工作状态，再结合选项得出结论。
【解析】电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。两表互换位置后，电压表串联在电路中，电流表与小灯泡并联。根据欧姆定律$I=\frac{U}{R}$，电路总电阻极大，导致电路中电流几乎为零，因此小灯泡中无电流，灯不亮；电流表中也几乎无电流，指针不转动；电压表两端通过电流表（相当于导线）连接电源正负极，测量电源电压，故电压表有示数。逐一分析选项：A选项不会造成电源短路，错误；B选项小灯泡未被短接，电流表无明显示数，错误；C选项电路不是断路，错误；D选项符合分析结果，正确。
【答案】D
【知识点】电流表、电压表的使用；电路分析
【点评】本题考查电流表和电压表的特性应用，核心是理解电表内阻对电路的影响，需掌握电路分析的基本方法，难度适中，适合中等水平学生解答。
【难度系数】0.5
【解析】电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。两表互换位置后，电压表串联在电路中，电流表与小灯泡并联。根据欧姆定律$I=\frac{U}{R}$，电路总电阻极大，导致电路中电流几乎为零，因此小灯泡中无电流，灯不亮；电流表中也几乎无电流，指针不转动；电压表两端通过电流表（相当于导线）连接电源正负极，测量电源电压，故电压表有示数。逐一分析选项：A选项不会造成电源短路，错误；B选项小灯泡未被短接，电流表无明显示数，错误；C选项电路不是断路，错误；D选项符合分析结果，正确。
【答案】D
【知识点】电流表、电压表的使用；电路分析
【点评】本题考查电流表和电压表的特性应用，核心是理解电表内阻对电路的影响，需掌握电路分析的基本方法，难度适中，适合中等水平学生解答。
【难度系数】0.5

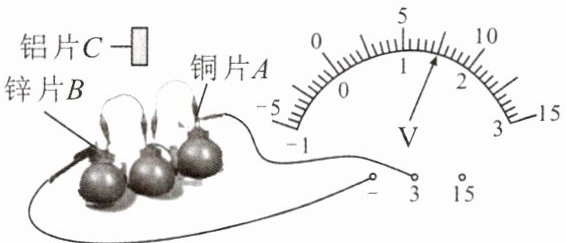

11.(汕头期末)小明制作的水果电池工作时将化学能转化为
电
能，对外供电。用电压表测得该水果电池电压如图所示，则其大小为1.5
V。若小明用铝片C代替铜片A接入电路，发现电压表指针偏至“0”刻度线左侧。据此你能提出的猜想是水果电池的正、负极和金属电极的材料有关
。答案
11.电 1.5 水果电池的正、负极和金属电极的材料有关
解析
【分析】
要解决本题，需分三步思考：首先明确水果电池的能量转化类型；其次掌握电压表的读数方法，确定量程和分度值后读取示数；最后根据更换电极后电压表指针反向偏转的现象，分析电池正负极的影响因素，进而提出合理猜想。
【解析】
1. 能量转化：水果电池是利用化学反应产生电能的装置，工作时将化学能转化为电能，对外供电。
2. 电压读数：电压表接线柱接“-”和“3”，选用0~3V量程，该量程下每大格代表1V，每大格分10小格，分度值为0.1V；指针指向1.5V刻度处，因此水果电池电压为1.5V。
3. 猜想：用铝片代替铜片接入电路后，电压表指针偏至“0”刻度线左侧，说明电压表正负接线柱接反，即水果电池正负极发生改变，由此可猜想水果电池的正、负极和金属电极的材料有关。
【答案】
电；1.5；水果电池的正、负极和金属电极的材料有关
【知识点】
能量转化；电压表读数；水果电池
【点评】
本题结合水果电池考查能量转化、电压表读数及实验猜想能力，属于基础题型，需掌握电压表读数方法，能根据实验现象合理分析。
【难度系数】
0.5
要解决本题，需分三步思考：首先明确水果电池的能量转化类型；其次掌握电压表的读数方法，确定量程和分度值后读取示数；最后根据更换电极后电压表指针反向偏转的现象，分析电池正负极的影响因素，进而提出合理猜想。
【解析】
1. 能量转化：水果电池是利用化学反应产生电能的装置，工作时将化学能转化为电能，对外供电。
2. 电压读数：电压表接线柱接“-”和“3”，选用0~3V量程，该量程下每大格代表1V，每大格分10小格，分度值为0.1V；指针指向1.5V刻度处，因此水果电池电压为1.5V。
3. 猜想：用铝片代替铜片接入电路后，电压表指针偏至“0”刻度线左侧，说明电压表正负接线柱接反，即水果电池正负极发生改变，由此可猜想水果电池的正、负极和金属电极的材料有关。
【答案】
电；1.5；水果电池的正、负极和金属电极的材料有关
【知识点】
能量转化；电压表读数；水果电池
【点评】
本题结合水果电池考查能量转化、电压表读数及实验猜想能力，属于基础题型，需掌握电压表读数方法，能根据实验现象合理分析。
【难度系数】
0.5
12.如图所示电路，开关闭合后两灯都发光，若电路中的a、b是电流表或电压表，则a是
电流
表，b是电压
表。答案
12.电流 电压
解析
【分析】要判断a、b是电流表还是电压表，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。要使两灯都发光，需让L₁和L₂都有电流通过，形成合理的电流路径。若a为电流表、b为电压表，电流从电源正极流出后，分为两条支路：一条经L₂，另一条经L₁，汇合后通过a表，再经开关回到电源负极，此时两灯并联，均有电流通过，都发光；若a为电压表，电路会因开路而不通；若b为电流表，会短路L₁，只有L₂发光，不符合要求，因此a是电流表，b是电压表。
【解析】根据电流表和电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。要使两灯都发光，需保证两灯都有电流通过。当a为电流表时，相当于导线，能让电流通过；b为电压表时，相当于开路，不会造成短路。此时电流路径为：电源正极→分为两路，一路经L₂，另一路经L₁→汇合后经a表→开关→电源负极，两灯并联，均发光。若a为电压表，电路断路，灯不亮；若b为电流表，会短路L₁，只有L₂发光，不符合题意，故a是电流表，b是电压表。
【答案】电流 电压
【知识点】电流表的使用；电压表的使用；电路连接
【点评】本题考查电流表和电压表的正确使用，核心是理解电流表串联、电压表并联的特点，结合电路通断和用电器工作情况分析，属于电路基础题，需掌握串并联电路的判断方法。
【难度系数】0.6
【解析】根据电流表和电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。要使两灯都发光，需保证两灯都有电流通过。当a为电流表时，相当于导线，能让电流通过；b为电压表时，相当于开路，不会造成短路。此时电流路径为：电源正极→分为两路，一路经L₂，另一路经L₁→汇合后经a表→开关→电源负极，两灯并联，均发光。若a为电压表，电路断路，灯不亮；若b为电流表，会短路L₁，只有L₂发光，不符合题意，故a是电流表，b是电压表。
【答案】电流 电压
【知识点】电流表的使用；电压表的使用；电路连接
【点评】本题考查电流表和电压表的正确使用，核心是理解电流表串联、电压表并联的特点，结合电路通断和用电器工作情况分析，属于电路基础题，需掌握串并联电路的判断方法。
【难度系数】0.6

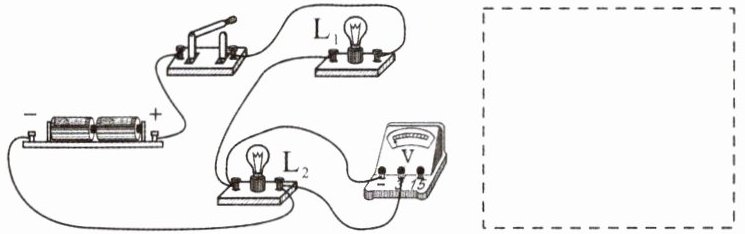

13.一位同学用灯泡$\mathrm{L}_1$和$\mathrm{L}_2$组成了串联电路，他连接的电路如图所示。
(1)闭合开关，观察到的现象是。
(2)请你在实物图中只改动一根导线，使电压表能够测出$\mathrm{L}_1$两端电压，并在虚线框内画出对应的电路图。(要求：在需要改动的导线上打“×”，用笔将改动后的导线画出，导线不许交叉)
(3)在(2)中测$\mathrm{L}_1$两端电压时，若两灯都不亮，但电压表有示数，其故障可能是。
(1)闭合开关，观察到的现象是。
(2)请你在实物图中只改动一根导线，使电压表能够测出$\mathrm{L}_1$两端电压，并在虚线框内画出对应的电路图。(要求：在需要改动的导线上打“×”，用笔将改动后的导线画出，导线不许交叉)
(3)在(2)中测$\mathrm{L}_1$两端电压时，若两灯都不亮，但电压表有示数，其故障可能是。
答案
13.(1)灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，电压表的指针反偏
(2)
(3)灯$\mathrm{L}_1$断路(答案不唯一，合理即可)
解析
【分析】
首先观察原实物电路，判断电流路径为串联，因此两灯发光；但电压表正负接线柱接反，导致指针反偏。第(2)问需让电压表并联在$\mathrm{L}_1$两端且正负接线柱正确，改动一根导线即可。第(3)问两灯不亮为断路，电压表有示数说明电压表与电源连通，故故障为$\mathrm{L}_1$断路。
【解析】
(1) 原电路中，电流从电源正极出发，经开关、$\mathrm{L}_1$、$\mathrm{L}_2$回到负极，形成串联通路，因此$\mathrm{L}_1$、$\mathrm{L}_2$发光；但电压表的正负接线柱接反，闭合开关后指针反偏，故观察到的现象是灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，电压表的指针反偏。

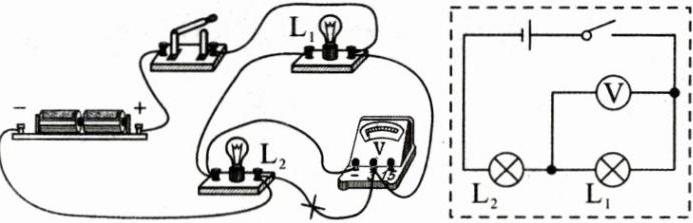

(2) 改动导线：在实物图中，将连接电压表负接线柱与$\mathrm{L}_2$左端的导线打“×”，改接到$\mathrm{L}_1$的右端接线柱，使电压表并联在$\mathrm{L}_1$两端且正负接线柱正确；对应的电路图为。
(3) 两灯都不亮说明电路发生断路，电压表有示数表明电压表两端能与电源正负极连通，因此故障可能是灯$\mathrm{L}_1$断路（此时电压表串联在电路中，测电源电压）。
【答案】
(1)灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，电压表的指针反偏；(2)；(3)灯$\mathrm{L}_1$断路
【知识点】
串联电路、电压表使用、电路故障分析
【点评】
本题综合考查串联电路连接、电压表正确使用及电路故障判断，是电学基础题，需掌握电压表使用规则和断路故障的分析方法。
【难度系数】
0.5
首先观察原实物电路，判断电流路径为串联，因此两灯发光；但电压表正负接线柱接反，导致指针反偏。第(2)问需让电压表并联在$\mathrm{L}_1$两端且正负接线柱正确，改动一根导线即可。第(3)问两灯不亮为断路，电压表有示数说明电压表与电源连通，故故障为$\mathrm{L}_1$断路。
【解析】
(1) 原电路中，电流从电源正极出发，经开关、$\mathrm{L}_1$、$\mathrm{L}_2$回到负极，形成串联通路，因此$\mathrm{L}_1$、$\mathrm{L}_2$发光；但电压表的正负接线柱接反，闭合开关后指针反偏，故观察到的现象是灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，电压表的指针反偏。
(2) 改动导线：在实物图中，将连接电压表负接线柱与$\mathrm{L}_2$左端的导线打“×”，改接到$\mathrm{L}_1$的右端接线柱，使电压表并联在$\mathrm{L}_1$两端且正负接线柱正确；对应的电路图为
。(3) 两灯都不亮说明电路发生断路，电压表有示数表明电压表两端能与电源正负极连通，因此故障可能是灯$\mathrm{L}_1$断路（此时电压表串联在电路中，测电源电压）。
【答案】
(1)灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，电压表的指针反偏；(2)
；(3)灯$\mathrm{L}_1$断路【知识点】
串联电路、电压表使用、电路故障分析
【点评】
本题综合考查串联电路连接、电压表正确使用及电路故障判断，是电学基础题，需掌握电压表使用规则和断路故障的分析方法。
【难度系数】
0.5
14.如图所示，当开关S闭合后，要使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联，甲表是
电压表
，乙表是电流表
（前两空均选填“电流表”或“电压表”）。若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的是灯L₁
，另一只灯不能发光的原因是灯L₂短路
。答案
14.电压表 电流表 $\mathrm{L}_1$ 灯$\mathrm{L}_2$短路
解析
【分析】
要解决此题，需明确电流表相当于导线、电压表相当于开路的特性，结合并联电路的电流路径分析：
1. 开关S闭合后，要使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流需从电源正极流出后分为两条独立支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合回到电源负极。
2. 分析甲表位置：甲表接在电源正极与$\mathrm{L}_2$右侧节点之间，若甲为电流表，会直接连通电源正极和$\mathrm{L}_2$右侧节点，导致$\mathrm{L}_2$支路短路，因此甲需为电压表（相当于开路，不影响支路）。
3. 分析乙表位置：乙表接在$\mathrm{L}_1$左侧节点与$\mathrm{L}_2$右侧节点之间，若乙为电压表，$\mathrm{L}_1$的支路无法形成回路，因此乙需为电流表（相当于导线，让$\mathrm{L}_1$的电流能回到负极）。
4. 调换甲、乙位置后，甲为电流表、乙为电压表：此时$\mathrm{L}_1$的支路可形成通路，而$\mathrm{L}_2$两端都接在电源正极侧，导致$\mathrm{L}_2$被短路，无法发光。
【解析】
1. 判断甲、乙表类型：
开关S闭合，要使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流路径为：电源正极→开关S→$\mathrm{L}_1$→电源负极；电源正极→开关S→$\mathrm{L}_2$→乙表→电源负极。因此甲表不能是电流表（否则短路$\mathrm{L}_2$），故甲为电压表；乙表需为电流表，才能让$\mathrm{L}_2$支路导通。
2. 调换甲、乙表后的情况：
甲为电流表、乙为电压表时，$\mathrm{L}_1$的通路：电源正极→开关S→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$发光；
$\mathrm{L}_2$的两端分别通过开关S和甲电流表连接到电源正极，两端电压为0，被短路，故$\mathrm{L}_2$不能发光。
【答案】
电压表；电流表；$\mathrm{L}_1$；灯$\mathrm{L}_2$短路
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查电流表和电压表在电路中的作用，需结合并联电路特点分析电表类型，调换电表后需判断电路通路、短路情况，是电路基础题，需掌握电表的特性。
【难度系数】
0.5
要解决此题，需明确电流表相当于导线、电压表相当于开路的特性，结合并联电路的电流路径分析：
1. 开关S闭合后，要使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流需从电源正极流出后分为两条独立支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合回到电源负极。
2. 分析甲表位置：甲表接在电源正极与$\mathrm{L}_2$右侧节点之间，若甲为电流表，会直接连通电源正极和$\mathrm{L}_2$右侧节点，导致$\mathrm{L}_2$支路短路，因此甲需为电压表（相当于开路，不影响支路）。
3. 分析乙表位置：乙表接在$\mathrm{L}_1$左侧节点与$\mathrm{L}_2$右侧节点之间，若乙为电压表，$\mathrm{L}_1$的支路无法形成回路，因此乙需为电流表（相当于导线，让$\mathrm{L}_1$的电流能回到负极）。
4. 调换甲、乙位置后，甲为电流表、乙为电压表：此时$\mathrm{L}_1$的支路可形成通路，而$\mathrm{L}_2$两端都接在电源正极侧，导致$\mathrm{L}_2$被短路，无法发光。
【解析】
1. 判断甲、乙表类型：
开关S闭合，要使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流路径为：电源正极→开关S→$\mathrm{L}_1$→电源负极；电源正极→开关S→$\mathrm{L}_2$→乙表→电源负极。因此甲表不能是电流表（否则短路$\mathrm{L}_2$），故甲为电压表；乙表需为电流表，才能让$\mathrm{L}_2$支路导通。
2. 调换甲、乙表后的情况：
甲为电流表、乙为电压表时，$\mathrm{L}_1$的通路：电源正极→开关S→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$发光；
$\mathrm{L}_2$的两端分别通过开关S和甲电流表连接到电源正极，两端电压为0，被短路，故$\mathrm{L}_2$不能发光。
【答案】
电压表；电流表；$\mathrm{L}_1$；灯$\mathrm{L}_2$短路
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查电流表和电压表在电路中的作用，需结合并联电路特点分析电表类型，调换电表后需判断电路通路、短路情况，是电路基础题，需掌握电表的特性。
【难度系数】
0.5
