1.串联电路的电压规律:串联电路两端的总电压等于各部分电路两端电压
之和
。表达式:$U=U_1+U_2+\dots+U_n$
。答案
1.之和 表达式：$U=U_1+U_2+\dots+U_n$
解析
【分析】本题考查串联电路的电压规律，属于电学基础识记类题目。解题时需回忆串联电路电压的核心规律，明确总电压与各部分电路电压的关系，再对应写出表达式即可。
【解析】根据串联电路的电压规律，串联电路两端的总电压等于各部分电路两端电压之和，对应的表达式为总电压等于各部分电路电压的和，即$U=U_1+U_2+\dots+U_n$。
【答案】之和；$U=U_1+U_2+\dots+U_n$
【知识点】串联电路电压规律，电学基本概念
【点评】本题是电学中串联电路的基础知识点，属于识记型题目，主要考察学生对基本规律的记忆，是电学入门阶段必须掌握的内容。
【难度系数】0.9
【解析】根据串联电路的电压规律，串联电路两端的总电压等于各部分电路两端电压之和，对应的表达式为总电压等于各部分电路电压的和，即$U=U_1+U_2+\dots+U_n$。
【答案】之和；$U=U_1+U_2+\dots+U_n$
【知识点】串联电路电压规律，电学基本概念
【点评】本题是电学中串联电路的基础知识点，属于识记型题目，主要考察学生对基本规律的记忆，是电学入门阶段必须掌握的内容。
【难度系数】0.9
2.并联电路的电压规律:并联电路两端的电压与各支路两端的电压
【特别提醒】(1)并联电路中各支路两端的电压相等,但同一电路中两端电压相等的用电器却不一定并联,也可能是相同规格的用电器串联。(2)实验中应换用不同规格的灯泡进行多次实验,目的是避免偶然因素对实验结论的影响,使得出的结论具有客观性和普遍性。
相等
。表达式：$U=U_1=U_2=\dots=U_n$
。【特别提醒】(1)并联电路中各支路两端的电压相等,但同一电路中两端电压相等的用电器却不一定并联,也可能是相同规格的用电器串联。(2)实验中应换用不同规格的灯泡进行多次实验,目的是避免偶然因素对实验结论的影响,使得出的结论具有客观性和普遍性。
答案
2.相等 表达式：$U=U_1=U_2=\dots=U_n$
解析
【分析】
本题考查并联电路的电压规律，属于电学基础知识点。解题时需回忆课本中并联电路的电压特点：并联电路中，各支路两端的电压与电路两端的总电压相等，据此填写第一个空；再用总电压和各支路电压的符号关系写出对应表达式即可，同时可结合题目特别提醒明确易混点，辅助作答。
【解析】
根据并联电路的电压规律，并联电路两端的电压与各支路两端的电压相等；用$U$表示并联电路两端的总电压，$U_1、U_2、\dots、U_n$分别表示各支路两端的电压，因此表达式为$U=U_1=U_2=\dots=U_n$。
【答案】
相等；$U=U_1=U_2=\dots=U_n$
【知识点】
并联电路的电压规律
【点评】
本题为初中物理电学的基础概念题，直接考查并联电路的核心电压规律，要求学生准确记忆课本知识点，同时需注意题目特别提醒的易混点，避免错误判断电压相等的电路连接方式。
【难度系数】
0.8
本题考查并联电路的电压规律，属于电学基础知识点。解题时需回忆课本中并联电路的电压特点：并联电路中，各支路两端的电压与电路两端的总电压相等，据此填写第一个空；再用总电压和各支路电压的符号关系写出对应表达式即可，同时可结合题目特别提醒明确易混点，辅助作答。
【解析】
根据并联电路的电压规律，并联电路两端的电压与各支路两端的电压相等；用$U$表示并联电路两端的总电压，$U_1、U_2、\dots、U_n$分别表示各支路两端的电压，因此表达式为$U=U_1=U_2=\dots=U_n$。
【答案】
相等；$U=U_1=U_2=\dots=U_n$
【知识点】
并联电路的电压规律
【点评】
本题为初中物理电学的基础概念题，直接考查并联电路的核心电压规律，要求学生准确记忆课本知识点，同时需注意题目特别提醒的易混点，避免错误判断电压相等的电路连接方式。
【难度系数】
0.8
1.小希用如图所示电路“探究串联电路的电压特点”。
(1)在连接电路时，开关S必须。
(2)实验中最好选择规格（选填“相同”或“不同”）的小灯泡。
(3)测出灯$L_1$两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是。

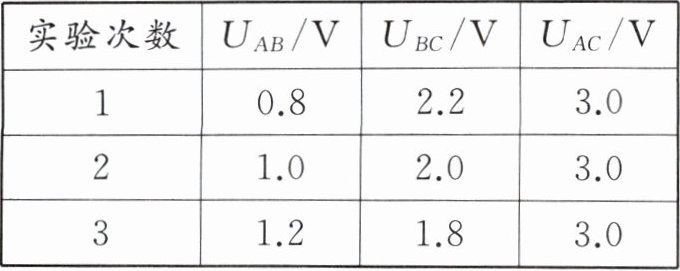

(4)经过多次实验，将得到的数据记录在表中，分析实验数据，可得到串联电路的电压特点是（用公式表示）。
实验次数 $U_{AB}/V$ $U_{BC}/V$ $U_{AC}/V$
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(5)小希进行多次实验的目的是。
。
(1)在连接电路时，开关S必须。
(2)实验中最好选择规格（选填“相同”或“不同”）的小灯泡。
(3)测出灯$L_1$两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是。
(4)经过多次实验，将得到的数据记录在表中，分析实验数据，可得到串联电路的电压特点是（用公式表示）。
实验次数 $U_{AB}/V$ $U_{BC}/V$ $U_{AC}/V$
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(5)小希进行多次实验的目的是。
。
答案
1.(1)断开 (2)不同 (3)电压表的正、负接线柱接反了 (4)$U_{AC}=U_{AB}+U_{BC}$ (5)避免偶然性，便于找到普遍规律
解析
【分析】
本题围绕“探究串联电路的电压特点”实验展开，需结合电学实验操作规范、电压表使用规则、实验设计目的逐一分析：
1. 连接电路时，开关状态是为保护电路，防止短路损坏元件；
2. 小灯泡规格选择需避免实验结果的特殊性，保证结论普遍；
3. 电压表使用需遵循“正进负出”，改接线后会破坏这一规则；
4. 分析实验数据可推导串联电路电压规律；
5. 多次实验的目的是避免偶然性，获取普遍规律。
【解析】
(1) 连接电路时，为防止电路连接过程中出现短路，损坏电路元件，开关S必须断开；
(2) 选择不同规格的小灯泡，可使各部分电路电压不同，避免实验结果的特殊性，便于得出普遍规律；
(3) 电压表使用要求电流从正接线柱流入、负接线柱流出。将A点导线改接到C点后，电压表正接线柱接B点、负接线柱接C点，正负接线柱接反，无法正确测量电压；
(4) 分析表格数据：每次实验中$U_{AC}$均等于$U_{AB}$与$U_{BC}$之和，因此串联电路总电压等于各部分电压之和，公式为$U_{AC}=U_{AB}+U_{BC}$；
(5) 多次实验可避免单次实验的偶然性，确保结论具有普遍性，便于找到串联电路电压的普遍规律。
【答案】
1.(1)断开 (2)不同 (3)电压表的正、负接线柱接反了 (4)$U_{AC}=U_{AB}+U_{BC}$ (5)避免偶然性，便于找到普遍规律
【知识点】
串联电路电压特点、电路连接操作、电压表使用
【点评】
本题是初中电学基础实验题，考查实验操作规范、电压表使用、规律推导等核心知识点，需学生掌握实验的基本要求与结论推导逻辑，属于电学实验的常规考点。
【难度系数】
0.6
本题围绕“探究串联电路的电压特点”实验展开，需结合电学实验操作规范、电压表使用规则、实验设计目的逐一分析：
1. 连接电路时，开关状态是为保护电路，防止短路损坏元件；
2. 小灯泡规格选择需避免实验结果的特殊性，保证结论普遍；
3. 电压表使用需遵循“正进负出”，改接线后会破坏这一规则；
4. 分析实验数据可推导串联电路电压规律；
5. 多次实验的目的是避免偶然性，获取普遍规律。
【解析】
(1) 连接电路时，为防止电路连接过程中出现短路，损坏电路元件，开关S必须断开；
(2) 选择不同规格的小灯泡，可使各部分电路电压不同，避免实验结果的特殊性，便于得出普遍规律；
(3) 电压表使用要求电流从正接线柱流入、负接线柱流出。将A点导线改接到C点后，电压表正接线柱接B点、负接线柱接C点，正负接线柱接反，无法正确测量电压；
(4) 分析表格数据：每次实验中$U_{AC}$均等于$U_{AB}$与$U_{BC}$之和，因此串联电路总电压等于各部分电压之和，公式为$U_{AC}=U_{AB}+U_{BC}$；
(5) 多次实验可避免单次实验的偶然性，确保结论具有普遍性，便于找到串联电路电压的普遍规律。
【答案】
1.(1)断开 (2)不同 (3)电压表的正、负接线柱接反了 (4)$U_{AC}=U_{AB}+U_{BC}$ (5)避免偶然性，便于找到普遍规律
【知识点】
串联电路电压特点、电路连接操作、电压表使用
【点评】
本题是初中电学基础实验题，考查实验操作规范、电压表使用、规律推导等核心知识点，需学生掌握实验的基本要求与结论推导逻辑，属于电学实验的常规考点。
【难度系数】
0.6
2.在“探究并联电路电压的特点”实验中，小明同学按如图所示电路图连接电路时，开关应处于
断开
（选填“断开”或“闭合”）状态，应将电压表并联
（选填“并联”或“串联”）接入电路中。实验中应选择规格不同

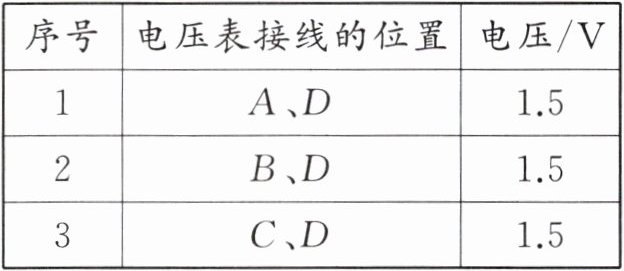

（选填“相同”或“不同”）的两只小灯泡。下表为小明同学记录的实验数据，分析比较实验数据及相关条件，可得出的初步结论是并联电路中的总电压与各并联支路的电压相等
。答案
2.断开 并联 不同 并联电路中的总电压与各并联支路的电压相等
解析
【分析】
首先，连接电路时，为避免接线过程中出现短路损坏元件，开关需处于断开状态，这是电学实验的基本安全操作要求；其次，电压表的使用规则是并联在被测电路两端，以此测量被测部分的电压，电流表则需串联，因此电压表应并联接入；实验中选择不同规格的小灯泡，是为了避免实验偶然性，使得出的规律更具普遍性；最后分析实验数据，总结并联电路的电压特点。
【解析】
1. 连接电路时开关的状态：电学实验中，连接电路时开关断开，可防止接线短路损坏电源或用电器，故填“断开”；
2. 电压表的连接方式：电压表需并联在被测电路两端，才能准确测量被测部分的电压，故填“并联”；
3. 小灯泡规格的选择：选择不同规格的小灯泡，能避免实验结果的偶然性，使结论更具普遍性，故填“不同”；
4. 实验结论：分析实验数据可知，各支路电压相等，总电压与各支路电压也相等，因此得出结论：并联电路中的总电压与各并联支路的电压相等。
【答案】
断开 并联 不同 并联电路中的总电压与各并联支路的电压相等
【知识点】
电路连接的基本操作、电压表的使用、并联电路电压特点
【点评】
本题为电学基础实验题，考察实验基本操作、仪器使用及实验规律总结，属于常规基础题型，注重对实验过程和结论的理解。
【难度系数】
0.6
首先，连接电路时，为避免接线过程中出现短路损坏元件，开关需处于断开状态，这是电学实验的基本安全操作要求；其次，电压表的使用规则是并联在被测电路两端，以此测量被测部分的电压，电流表则需串联，因此电压表应并联接入；实验中选择不同规格的小灯泡，是为了避免实验偶然性，使得出的规律更具普遍性；最后分析实验数据，总结并联电路的电压特点。
【解析】
1. 连接电路时开关的状态：电学实验中，连接电路时开关断开，可防止接线短路损坏电源或用电器，故填“断开”；
2. 电压表的连接方式：电压表需并联在被测电路两端，才能准确测量被测部分的电压，故填“并联”；
3. 小灯泡规格的选择：选择不同规格的小灯泡，能避免实验结果的偶然性，使结论更具普遍性，故填“不同”；
4. 实验结论：分析实验数据可知，各支路电压相等，总电压与各支路电压也相等，因此得出结论：并联电路中的总电压与各并联支路的电压相等。
【答案】
断开 并联 不同 并联电路中的总电压与各并联支路的电压相等
【知识点】
电路连接的基本操作、电压表的使用、并联电路电压特点
【点评】
本题为电学基础实验题，考察实验基本操作、仪器使用及实验规律总结，属于常规基础题型，注重对实验过程和结论的理解。
【难度系数】
0.6
3.在如图所示电路中，闭合开关后，电压表$\mathrm{V}_1$的示数为2.5 V，$\mathrm{V}$的示数为4.5 V，则电路的电源电压为
4.5
V，灯$\mathrm{L}_2$两端电压为2
V。答案
3.4.5 2
解析
【分析】
首先观察电路，确定L₁与L₂为串联连接；接着判断各电压表的测量对象：电压表V并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁的电压；最后根据串联电路的电压规律（总电压等于各部分电路两端电压之和），即可计算出L₂两端的电压。
【解析】
由电路图可知，L₁与L₂串联，电压表V测电源电压，电压表V₁测L₁两端的电压。根据串联电路的电压规律：总电压等于各部分电路两端电压之和，因此电源电压等于电压表V的示数，即U = 4.5 V；灯L₂两端的电压U₂ = U - U₁ = 4.5 V - 2.5 V = 2 V。
【答案】
4.5；2
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题是串联电路电压规律的基础应用题，解题关键是正确判断各电压表的测量对象，结合串联电压公式即可快速解答，难度较低。
【难度系数】
0.8
首先观察电路，确定L₁与L₂为串联连接；接着判断各电压表的测量对象：电压表V并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁的电压；最后根据串联电路的电压规律（总电压等于各部分电路两端电压之和），即可计算出L₂两端的电压。
【解析】
由电路图可知，L₁与L₂串联，电压表V测电源电压，电压表V₁测L₁两端的电压。根据串联电路的电压规律：总电压等于各部分电路两端电压之和，因此电源电压等于电压表V的示数，即U = 4.5 V；灯L₂两端的电压U₂ = U - U₁ = 4.5 V - 2.5 V = 2 V。
【答案】
4.5；2
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题是串联电路电压规律的基础应用题，解题关键是正确判断各电压表的测量对象，结合串联电压公式即可快速解答，难度较低。
【难度系数】
0.8
4.如图所示电路中，闭合开关S后，电压表$\mathrm{V}_1$的示数为4.5 V，则电压表$\mathrm{V}_2$的示数是
4.5
V，电源电压是4.5
V。答案
4.4.5 4.5
解析
【分析】首先判断电路连接方式：闭合开关S后，灯泡L₁和L₂为并联关系；再确定电压表的测量对象：电压表V₁并联在L₁两端，测量L₁两端的电压；电压表V₂并联在L₂两端，测量L₂两端的电压。根据并联电路的电压规律，各支路两端电压相等，且等于电源电压，即可得出结果。
【解析】闭合开关S后，L₁与L₂并联，电压表V₁测L₁两端电压，示数为4.5V；电压表V₂测L₂两端电压，根据并联电路电压规律，U₂=U₁=4.5V；电源电压等于各支路电压，故电源电压U=U₁=4.5V。
【答案】4.5；4.5
【知识点】并联电路电压规律、电压表的使用
【点评】本题是并联电路电压规律的基础应用题，核心是正确判断电路连接方式和电压表的测量对象，难度较低，属于易得分题。
【难度系数】0.3
【解析】闭合开关S后，L₁与L₂并联，电压表V₁测L₁两端电压，示数为4.5V；电压表V₂测L₂两端电压，根据并联电路电压规律，U₂=U₁=4.5V；电源电压等于各支路电压，故电源电压U=U₁=4.5V。
【答案】4.5；4.5
【知识点】并联电路电压规律、电压表的使用
【点评】本题是并联电路电压规律的基础应用题，核心是正确判断电路连接方式和电压表的测量对象，难度较低，属于易得分题。
【难度系数】0.3
